数字万用表的测量过程由转换电路将被测量转换成直流电压信号,再由模/数(A/D)转换器将电压模拟量转换成数字量,然后通过电子计数器计数,最后把测量结果用数字直接显示在显示屏上。

万用表测量电压、电流和电阻功能是通过转换电路部分实现的,而电流、电阻的测量都是基于电压的测量,也就是说数字万用表是在数字直流电压表的基础上扩展而成的。

数字直流电压表A/D转换器将随时间连续变化的模拟电压量变换成数字量,再由电子计数器对数字量进行计数得到测量结果,再由译码显示电路将测量结果显示出来。逻辑控制电路控制电路的协调工作,在时钟的作用下按顺序完成整个测量过程。

如何用万用表测电压

1、万用表是我们常用的测试工具

主要用来测试电压、电阻、电流等参数,在电子产品的测试、维修及产品制作上起到很大的作用。万用表的主要组成是由电流表、刻度盘、量程选择开关、表笔组成的。万用表的型号众多,但基本上使用方法是相同的。下面我们介绍一下用万用表测电源方法以及万用表测电压原理。

2、万用表测电压方法

万用表测电压方法首先要将量程开关对准标有V的五档范围内(测试交流电压要对准交流电压的档位,测试直流电压时要对准直流电压的档位)。测量电压时,要把电表表笔并接在被测电路上。根据被测电路的大约数值,选择一个合适的量程位置。干电池每节最大值为1.5V,所以可放在5V量程档。这时在面板上表针满刻度读数的500应作5来读数。即缩小100倍。如果表针指在300刻度处,则读为3V。注意量程开关尖头所指数值即为表头上表针满刻度读数的对应值,读表时只要据此折算,即可读出实值。除了电阻档外,量程开关所有档均按此方法读测量结果。在实际测量中,遇到不能确定被测电压的大约数值时,可以把开关先拨到最大量程档,再逐档减小量程到合适的位置。测量直流电压时应注意正、负极性,若表笔接反了,表针会反打。如果不知遭电路正负极性,可以把万田表量程放在最大档,在被测电路上很快试一下,看笔针怎么偏转,就可以判断出正、负极性。

3、测220V交流电

把量程开关拨到交流500V档。这时满刻度为500V,读数按照刻度1:1来读。将两表笔插入供电插座内,表针所指刻度处即为测得的电压值。测量交流电压时,表笔没有正负之分。

4、万用表测电压原理

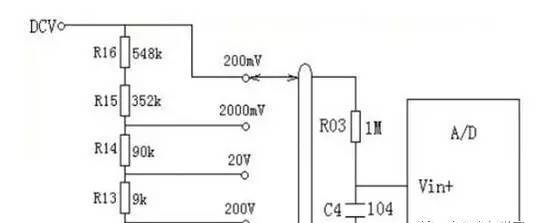

1、直流电压转换电路

2、交流电压转换电路

5、万用表的使用的注意事项

(1)在使用万用表之前,应先进行“机械调零”,即在没有被测电量时,使万用表指针指在零电压或零电流的位置上。

(2)在使用万用表过程中,不能用手去接触表笔的金属部分,这样一方面可以保证测量的准确,另一方面也可以保证人身安全。

(3)在测量某一电量时,不能在测量的同时换档,尤其是在测量高电压或大电流时 ,更应注意。否则,会使万用表毁坏。如需换挡,应先断开表笔,换挡后再去测量。

(4)万用表在使用时,必须水平放置,以免造成误差。同时,还要注意到避免外界磁场对万用表的影响。

(5)万用表使用完毕,应将转换开关置于交流电压的最大挡。如果长期不使用,还应将万用表内部的电池取出来,以免电池腐蚀表内其它器件。

万用表的使用方法

1、使用前应熟悉万用表各项功能,根据被测量的对象,正确选用档位、量程及表笔插孔。

2、在对被测数据大小不明时,应先将量程开关,置于最大值,而后由大量程往小量程档处切换,使仪表指针指示在满刻度的1/2以上处即可。

3、测量电阻时,在选择了适当倍率档后,将两表笔相碰使指针指在零位,如指针偏离零位,应调节“调零”旋钮,使指针归零,以保证测量结果准确。如不能调零或数显表发出低电压报警,应及时检查。

4、在测量某电路电阻时,必须切断被测电路的电源,不得带电测量。

5、使用万用表进行测量时,要注意人身和仪表设备的安全,测试中不得用手触摸表笔的金属部份,不允许带电切换档位开关,以确保测量准确,避免发生触电和烧毁仪表等事故。
