铸铁井盖 铸铁井盖和球墨铸铁井盖的区别

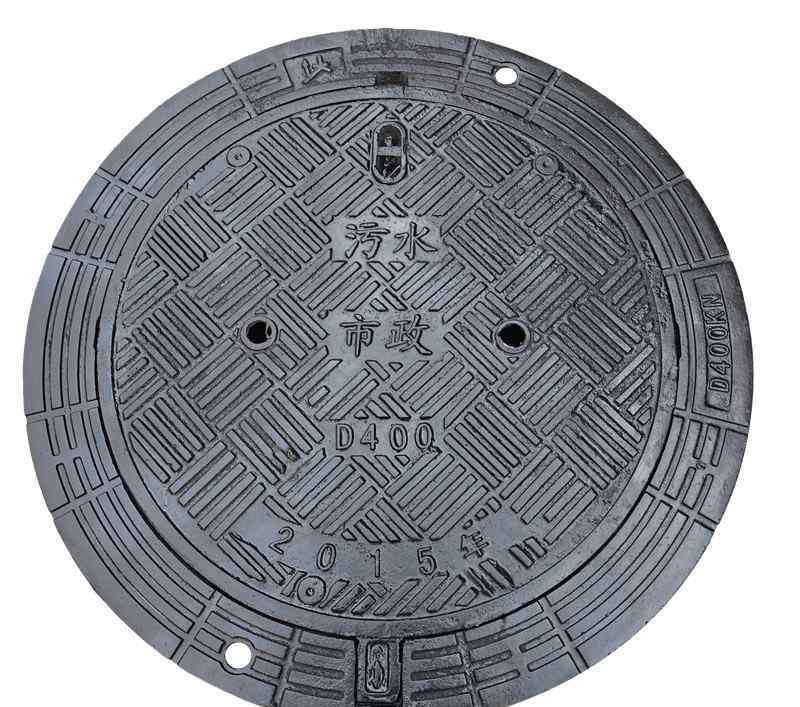

球墨铸铁井盖主要由球墨铸铁制成，这种井盖的质量与球化率有关。处理铸件常用的涂料是防锈沥青漆。当然球墨铸铁井盖表面也是喷涂防锈沥青漆处理的。球墨铸铁井盖的一个优点是，由于强度高、韧性好，比同类型灰铸铁井盖轻30%左右。与现有的市场需求相比，球墨铸铁井盖需求量很大，因为它们的性能比铸铁好得多，所以许多排水工程将优先考虑球墨铸铁井盖。

1.铸铁井盖和球墨铸铁井盖的区别在于:

1.灰铸铁的石墨是扁平的，而球墨铸铁的石墨是球形的。如果敲击球墨铸铁发出类似敲击碳钢的声音，说明球墨铸铁球化良好。而灰铁敲击的声音听起来很无聊。

2.关于球化率，同样的球墨铸铁产品球化率不同，质量和价格也不同。普通工厂有合格产品，球化率达到85%。球化率低于85%的原因是铸造时球化不良导致铁水温度低，制造出来的产品承压达不到要求。

3.从断口的外观(不是机加工的外观)可以简单地区分球墨铸铁和灰铸铁。肉眼观察，灰铁断口颗粒较粗，灰白色，晶面有金属光泽。球墨铸铁的断口颗粒很小，呈黑灰色。如果球化好，就没有金属光泽。如果有白色光泽，一般情况是呈现白色质感。

4.就熔炼方法而言，球墨铸铁是通过在熔炼过程中向灰铸铁中加入孕育剂和球化剂，使石墨从弥散的絮状变为球状，从而减少铁素体的析出，提高强度，改善性能。

5.灰铁井盖是在不添加任何辅助原料的情况下，将生铁直接冶炼成铁水，然后倒入井盖中制成的。但是球墨铸铁井盖是通过添加球化剂、稀土镁等金属合金制成的，所以现在市场和相关部门要求使用球墨铸铁井盖。球墨铸铁井盖的承载力远远超过灰铁井盖。

6.球墨铸铁强度高，韧性好，所以球墨铸铁井盖比同类型灰铸铁井盖轻30%左右。球墨铸铁牌号为QT500-7，铁水温度不低于1456℃。球化处理时，加入稀土硅铁镁合金，选用低硫含量的焦炭，球化等级在三级以上。

二、球墨铸铁井盖的特点:

1.韧性好。冲击值与中碳钢相近，是灰铸铁的10倍以上。

2.耐腐蚀性强。喷水腐蚀试验表明，90天内腐蚀量仅为钢管的1/40，灰铸铁管的1/10。它的使用寿命是灰铸铁管的两倍，是普通钢管的五倍。

3.可塑性好。延伸率≥7%，与高碳钢相似，而灰铁材料延伸率为零。

4.高强度。抗拉强度ób≥420MPa，屈服强度ós≥300MPa，与低碳钢相同，是灰铁材料的3倍。

三.球墨铸铁防沉淀井盖

由于球墨铸铁的球墨微观结构，球墨铸铁在降低振动能力方面优于铸钢，因此更有利于降低应力。选择球墨铸铁的一个重要原因是球墨铸铁比铸钢成本低。球墨铸铁的低成本使这种材料更受欢迎，具有更高的铸造效率，降低了球墨铸铁的加工成本。球墨铸铁的强度与铸钢相当。球墨铸铁的屈服强度较高，最低屈服强度为40k，而铸钢的屈服强度仅为36k。在大多数市政应用中，如水、盐水、蒸汽等。球墨铸铁的耐腐蚀性和抗氧化性优于铸钢。

随着时间的推移，车轮的不断滚动和向下的作用力，整个井盖圈逐渐下沉，形成难看的路“肚脐眼”和“黑眼圈”。球墨铸铁防沉降井盖采用球墨铸铁制作，井盖与井身的连接方式改为承插式；荷载从上部分散到道路结构层；减轻井身负荷80%以上，防止沉降；防盗；防噪音；防异味；防止井盖跳动、晃动和移位；防止意外开启；防止意外关闭；防滑效果显著；易于打开和清洁。球墨铸铁防沉井盖与左静连接，左静有支撑作用，分散压力。井盖就像戴在井座上的帽子。车辆滚动时，井盖可以将外力传递到周边，从而分散压力，防止井盖下沉。
