一、前言

(1)施工中扣件式钢管外脚手架的搭设和施工管理体现了企业鲜明的外脚手架形象和标准化施工能力。本标准根据国家和地方有关安全技术规范，编制了《建筑工程外脚手架内部标准》。

(2)本标准对外脚手架的立面形象、结构要求、搭设与拆除、检查验收、管理要求作了具体说明，并对一些特殊部位的构造做法进行了细化，主要包括:阳台、凸窗、外部电梯卸载平台、电梯井和照明井、建筑物外角等。

(3)本标准具体内容与国家和地方有关安全技术规范要求不一致的，以国家和地方有关安全技术规范为准。

二、基本参数要求

(1)钢管材质要求:采用国标GB/T13793或GB/T3091规定的Q235普通钢管，型号为φ48.3×3.6mm(方案中按φ48×3.0mm计算)。材料应提供产品合格证，并在投入使用前验收。

(2)紧固件进入施工现场时，应检查产品合格证，并进行抽样复检。技术性能应符合国家标准《钢管脚手架扣件》。紧固件外观检查无裂纹。当螺栓拧紧力矩达到65N·m时，不应出现损坏。

(3)架外手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。

(4)木脚手板型号为3000(6000)×200(250)×50，两端用1.6mm镀锌铁丝绑扎；钢筋网脚手架由hpb235 φ 6钢筋制成，截面间距40mm，用1.6mm镀锌铁丝固定在小横杆上。

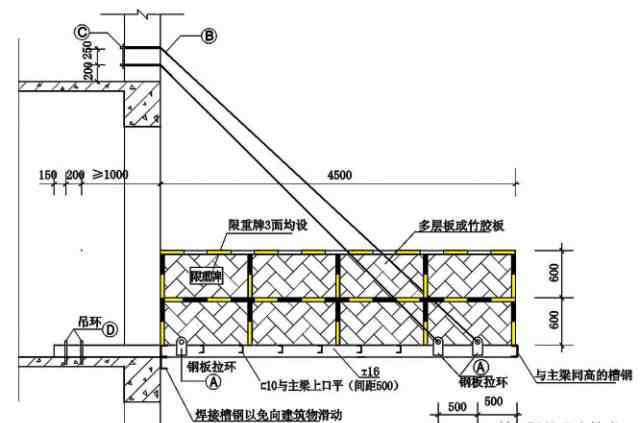

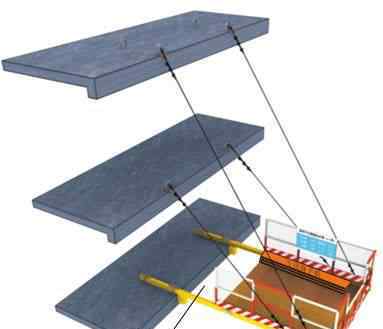

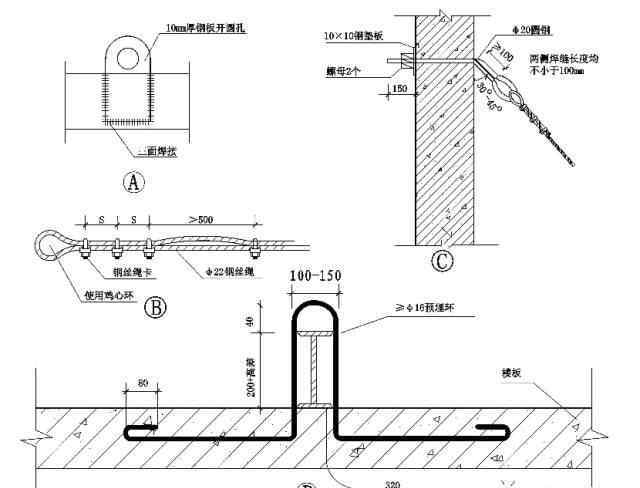

(5)卸料平台应独立设置，平台支撑点和上拉节点必须牢固固定在建筑结构上，严禁设置在脚手架等施工设施上。

(6)卸料平台底部应采用花纹钢板焊接固定，卸料平台与外框之间的缝隙应封闭良好。(或平台上覆盖有厚度不小于5cm的木板或模板，必须固定牢固。)平台两侧和正面用模板垂直封闭，防止杂物掉落。

(7)卸料平台两侧设有固定防护栏杆，立杆与主提升梁焊接固定。防护栏杆高度不小于1.5m，踢脚板高180mm，平台两侧和正面用硬质材料密封。

(8)防护栏杆表面刷黄黑色，踢脚板刷红白警示漆，间距300-400mm。

(9)卸货平台应悬挂限载标志，严禁超载。平台前段可设置长度不小于1m的外伸部分，挂安全网运输长钢管。

(10)每次安装后，卸载平台应进行验收并记录。验收后，挂验收卡，挂限载标志。

这是脚手架空文件。使用时，应悬挂安全平网，平网上部应铺设专用防滑脚手板，可随楼层周转使用。

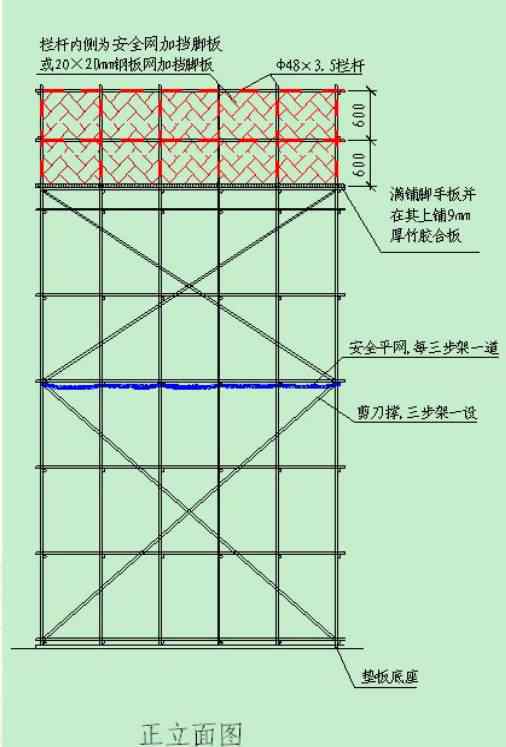

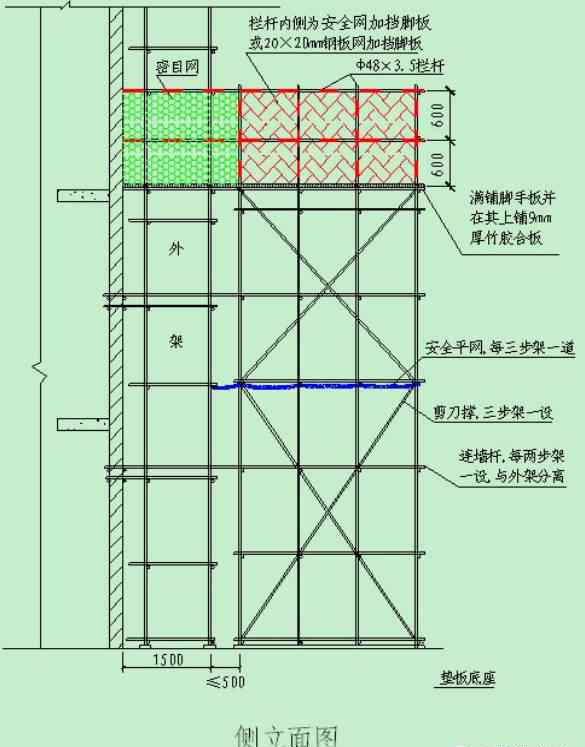

15.2落地式卸料平台

(1)落地式卸料平台基础应预先夯实或硬化，以满足承载力要求。立柱底部应设置木底板或钢底座，并增加纵横扫地杆。平台应沿圆周充分配备支撑。

(2)落地式卸料平台的搭设高度不应超过20m。

(3)钢管扣件落地式卸料平台的立杆间距、步距和搭设高度应通过计算确定，并应符合脚手架规范的要求。严禁与外框和模板支撑架连接。

(4)临边设置防护栏杆，悬挂安全警示牌和限载标志。平台板铺设严密，不留空缝隙。

(5)落地式卸载平台应在每次安装后进行验收，并做好记录。

16脚手架施工

16.1安装

(1)脚手架立杆的搭设高度应超过操作层1.2m

(2)脚手架立杆顶部栏杆应高出女儿墙1米，高出檐口1.5米。

(3)单排脚手架搭设高度不得超过24m；双排脚手架搭设高度不得超过50m，高度超过50m的双排脚手架应采取搭设双管立柱或分段卸载等措施。

(4)每节悬挑脚手架的搭设高度不超过20m。

(5)脚手架开始设置立杆时，每隔6跨设置一个抛撑，待墙体部位安装稳定后，方可根据情况拆除。

(6)脚手架应根据施工进度搭设，一次搭设高度不得超过相邻墙片以上两步。如果相邻墙体连接件有两个以上台阶，无法设置墙体连接件时，应采取剪刀撑、拉线、固定等措施与建筑结构进行绑扎。

16.2脚手架拆除

(1)脚手架拆除施工过程应划分区域，四周有围栏和警示标志，设专人指挥。非脚手架工人禁止进入安全警戒区，安全员或警戒员中途离开禁止施工。

(2)脚手架拆除工作必须自上而下逐级进行，严禁上下同时作业；连墙片都要用脚手架一步一步拆除。拆除脚手架前，严禁拆除整层或几层墙片。当分段拆除高差大于两步时，应加设连墙件加固。

(3)所有拆除的钢筋和附件必须在拆除时用绳索系紧，或用垂直运输机械吊下。严禁往下扔。装运的棒材应随时整齐包装。

17脚手架检查和验收

(1)外部脚手架、工具脚手架、卸载平台等。由总工程师和项目经理组织，方案编制员、技术负责人、安全员和安装队参加验收。验收合格后，悬挂验收卡(安装地点、安装人、验收人、验收日期、验收标志)方可使用。

(2)脚手架应有两种颜色。蓝色表示脚手架已经过检查，符合设计要求，可以使用。红色表示脚手架未完成或不合格，不得使用；此外，在特殊情况下，如天气，禁止攀爬，也使用此卡。

18脚手架管理要求

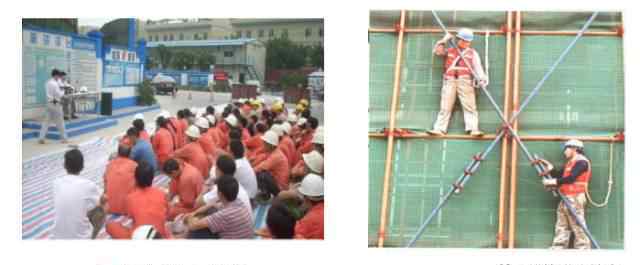

(1)架体架设前，项目应编制专项施工方案，并报上级审批。项目总工程师组织方案交底并做好交底记录，现场操作人员严格按方案进行。

(2)在施工现场从事钢管脚手架搭设的分包单位，必须具备《脚手架分包企业资质》和建设行政主管部门颁发的《安全生产许可证》，严禁超越资质许可范围承接业务或进行资质出借、挂靠等违法活动。

(3)脚手架安装和拆除人员必须是合格的专业架子工。架子工应持证上岗。

(4)脚手架人员必须戴安全帽、系安全带、穿防滑鞋。

(5)严格控制施工荷载。脚手架不得集中堆放。结构阶段施工荷载不大于3KN/㎡，装修阶段不大于2KN/㎡。

(6)脚手架在使用过程中，严禁拆除主节点的纵横水平杆、纵横扫地杆和墙片。

(7)严禁脚手架作为起吊重物的支撑点。严禁在施工脚手架上固定缆风绳、泵送混凝土输送管、电缆等设施设备。

(8)六级以上大风、浓雾、雨雪天气时，应停止脚手架的搭设和拆除。雨雪后上架应采取防滑措施，并清除积雪。

(9)因施工需要临时拆除安全网时，应在作业完成后及时恢复，经检查后方可使用。
