新国家标准解读
1.术语和定义的更新
添加合成材料面层、现浇面层、预制面层、透水面层、不透水面层、运动用人造草、冲击吸收、垂直变形、拉伸强度、断裂伸长率、抗滑值、耐老化性、阻燃性、厚度、挥发性有机化合物、总挥发性有机化合物、非固体原料、固体原料的术语和定义。
删除了合成表层、压缩回复率、一级阻燃剂等术语和定义。
2.合成材料表面运动场的分类和定义
使用功能和材料形式分类定义:
4.1合成材料表面运动场馆按使用功能分为田径场馆、球类场馆和其他活动场馆。
4.2合成材料面层按材料形式分为现浇面层、预制面层和人工草面层。
3.增加了新的摊铺要求
环境和场地基本原材料评估:
5.1.1合成材料面层的铺装应综合评价场地及其周边的通风扩散情况，有利于挥发性有机化合物的排放，避免铺装过程中废气、废水、固体废弃物对场地及其周边环境的污染。
5.1.2摊铺前，应提供按照GB/T 16483编制的原材料清单(包括名称和数量)、化学安全技术规范和型式检验报告。在正常和预期使用条件下，使用的原材料和铺设的运动场地不得对人体健康和生态环境造成危害。
5.1.3煤焦油沥青不应用作现场基础材料。

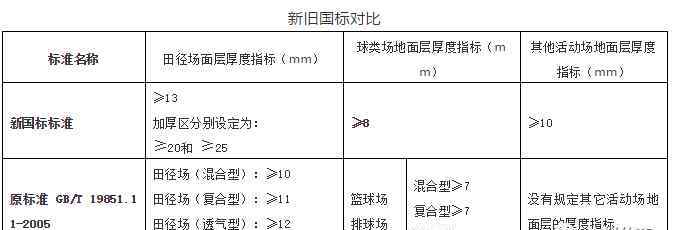

4.修改了厚度要求

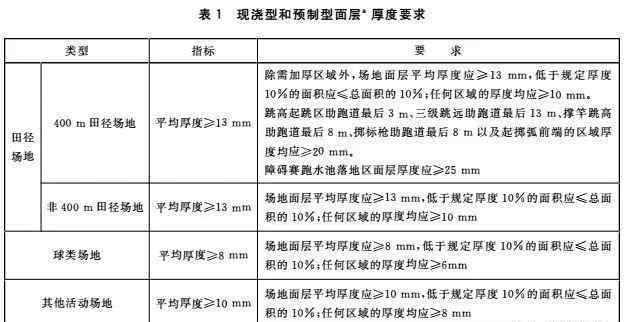

删除了外观和规格、划线和平整度的要求。使用平均厚度来控制最终产品。

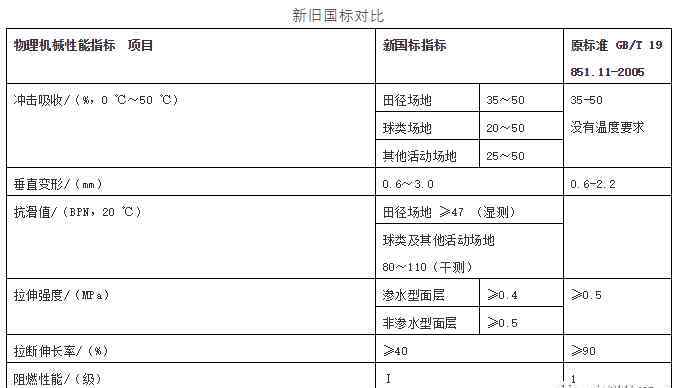

5.更新物理和机械性能指标
增加物理力学性能中的冲击吸收、垂直变形、抗滑值项目和指标要求；
冲击吸收:田径35~50%，球类20~50%
垂直变形:田径≥47(湿试)，球类等80~110(干试)
删除硬度(邵A)、压缩回复率、回弹值等性能要求；
对拉伸强度项目和指标要求、断裂伸长率及其指标要求进行了修改。
塑胶跑道的冲击吸收值在35%以上，在运动中能有效吸收冲击，保护儿童脚踝和膝盖。三元乙丙橡胶颗粒铺设缓冲层可以有效提高冲击吸收性能，避免运动损伤。有效提高冲击吸收性能，避免运动时受伤。
6.更新性能指标的测试方法
对厚度、拉伸强度、断裂伸长率和阻燃性的测试方法进行了改进
增加了冲击吸收、竖向变形和抗滑值的测试方法；

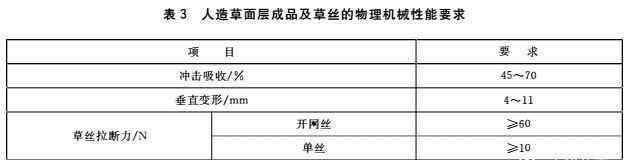

增加了人工草面层的物理力学性能要求和试验方法；
增加了合成运动地面的抗老化性能要求和测试方法；

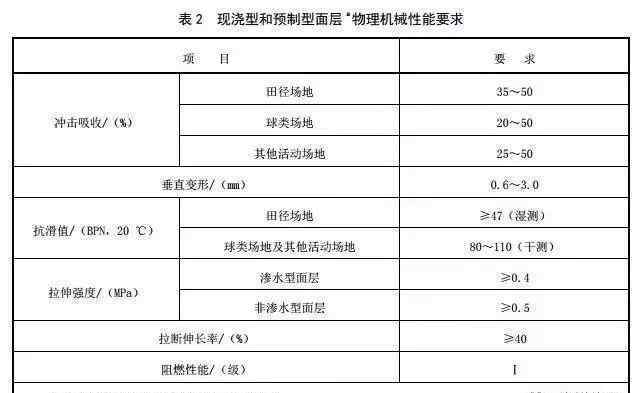

5.4.1加速老化500小时后，现浇和预制表面的抗拉强度和断裂伸长率应符合表2的要求。
5.4.2加速老化500 h后，人工草表层的草丝拉力应不小于加速老化前实测值的80%。
增加了合成材料表面防滑胶粒和人造草填充合成材料颗粒中高聚物总量的要求和测试方法；
5.5.1除人工草面外，无机填料的含量应≤65%。
5.5.2合成材料表面防滑胶粒和填充人工草面的合成材料颗粒中的聚合物总量应≥20%。

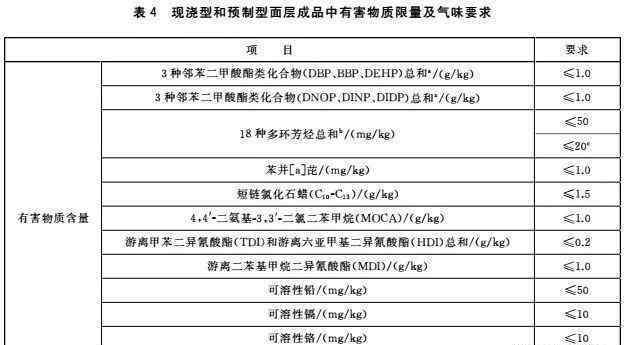

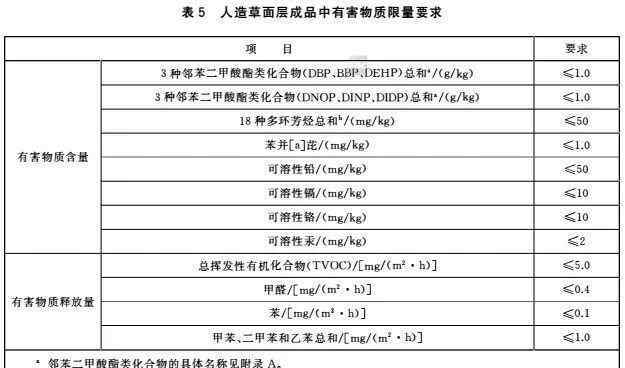

增加了合成材料表面运动场成品和原材料中有害物质的限量要求、气味要求和检测方法。
气味等级应≤3级(1级无气味，2级有轻微气味，3级有气味但无不适，4级有强烈气味和轻微不适，5级有强烈气味和强烈不适)
7.增加了新的取样要求
增加了现浇型、预制型、人工草面层原材料的取样要求；
7.3.2在现场铺设合成材料面层的同时，应平行制备测试物理力学性能和无机填料含量的样品。平行样品的制备配方、工艺和厚度应与现场施工相同:样品数量不少于3个，其中一个作为测试样品，其余用于复验。如有必要，可从铺砌场地挖掘样品。
合成材料铺设后14天~ 28天内，直接从操场上采集一份有害物质限量和气味检测样品。
7.4应防止样品的物理或化学完整性因运输过程中的变形、挤压、潮湿、化学污染或高温而改变。样品送至实验室后，应包装并储存在温度为(20~30℃)的室内环境中。原材料应在交付实验室后14天内进行测试，成品样品应在铺在合成材料表面后14d~60d内进行测试。
8.添加了检验规则
抽样调查
抽样检验标准主要满足以下条件:1。厚度要求；2.物理和机械性能要求；3.合成运动场表层对无机填料和聚合物的限制要求；4.合成材料表面成品和原料中有害物质的限量及气味要求。
类型检查
型式试验标准的主要条件包括:1 .物理和机械性能要求；2.合成运动场地表层的耐老化要求；3.合成运动场表层对无机填料和聚合物的限制要求；4.合成材料成品表面有害物质和气味要求限值；5.厚度要求。
另外需要注意的是，型式检验应该是合成材料表面的成品，并且出现以下任何一种情况:a)新产品定型时；b)停产六个月时；c)原材料和生产工艺发生重大变化，可能影响产品性能时；d)正常生产期间，每年一次；e)质量主管部门监督抽查期间。
新国家标准概述
新国标共增加了以下内容:
01现场基础要求
02厚度要求
03物理性能(6项)
04抗老化
05无机填料含量要求
06防滑胶粒聚合物含量要求
07表面成品有害物质限量(18项)

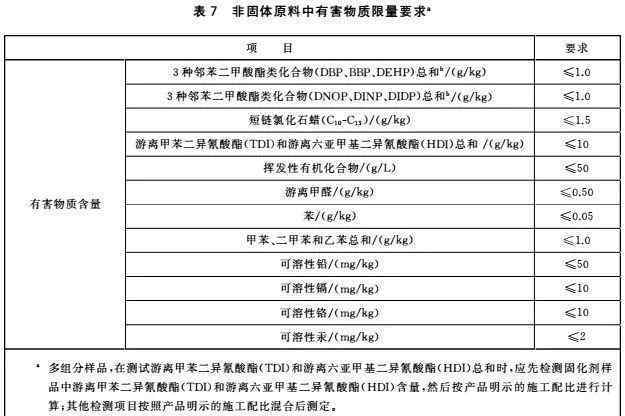

08非固体原料中有害物质限量(12项)
09固体原料中有害物质的限量(7项)
10 . MSDS对原材料的评价(化学安全技术规范)
11采样要求
12检查规则
13个决策规则
其中，最重要的项目是固体和非固体原料中有害物质的增加项目:可溶性铅、镉、铬、汞、6种邻苯二甲酸酯类增塑剂之和、18种多环芳烃和苯并[a]芘之和、短链氯化石蜡(C10-C13)、4，4'-二氨基-3，3'-二氯二苯甲烷(MOCA)
并且:增加对合成材料体育场馆铺装面层的原材料施工方法、技术要求、质量标准和检测方法的要求，增加设计、施工、环保和验收
从原材料、施工、现场验收等。，它是由戒指控制的。
对跑道材料最严格、最科学的要求，会提出更全面、更苛刻的要求。
点击左下角获取最新版本的新国家标准GB36246-2018
链接:https://pan.baidu.com/s/1GgESeJeZb-c00V-CyCFL4w提取代码:89rn
1.《新国标 新国标GB36246-2018解读》援引自互联网，旨在传递更多网络信息知识，仅代表作者本人观点，与本网站无关，侵删请联系页脚下方联系方式。
2.《新国标 新国标GB36246-2018解读》仅供读者参考，本网站未对该内容进行证实，对其原创性、真实性、完整性、及时性不作任何保证。
3.文章转载时请保留本站内容来源地址，https://www.lu-xu.com/caijing/1357975.html
