什么是EtherCAT？EtherCAT是一种直接I/O级的实时以太网，代表以太网控制自动化技术，全称以太网控制自动化技术。它最初是由贝克霍夫公司开发的。EtherCAT协议已纳入IEC-61158和SEMI E54.20标准，目前已被大多数欧洲国家/地区、中国和韩国设定为国家标准。
"
EtherCAT由于其极短的周期时间(最小值为12.5 μs)、低抖动和全双工模式(100 Mbps)，可以实现精确同步(≤1 μs)和低硬件成本。虽然EtherCAT(0x88A4)属于自己的协议，但第1层与以太网(0x8000)非常相似。
此外，以太网技术是发展最快的工业协议，它通过优化每个以太网帧中的消息传输来实现网络性能的新维度。它采用硬件驱动的体系结构，对软件协议栈的性能依赖性最小。目前，全球60个国家/地区有4100多个EtherCAT协会成员。
微芯片的LAN9252是一个2/3端口以太网从控制器，具有双集成以太网物理层。每个以太网物理层包含一个全双工发送收发器，支持100 Mbps(100BASE-TX)操作。LAN9252支持惠普自动MDIX，允许使用直接或交叉局域网电缆。100BASE-FX由外部光纤收发器支持。也可以通过附加的MII端口连接到外部PHY，将其配置为3端口从设备。支持菊花链拓扑作为三通阀或连接到另一个LAN9252，形成4端口解决方案。
主要特性
2/3端口EtherCAT从控制器
3个现场总线内存管理单元
4个同步管理器
与大多数8/16/32位嵌入式控制器接口
SPI/SQI
集成了两个10/100 PHY
自动MDIX
低功耗模式
1.6v至3.6V可变输入/输出电压
Ieee 802.3u 100base-FX光纤接口
电缆诊断(开路、短路和电缆长度检测)
集成1.2V调节器，支持单个3.3V电源
Lan9252: 64引脚QFN/TQFP封装

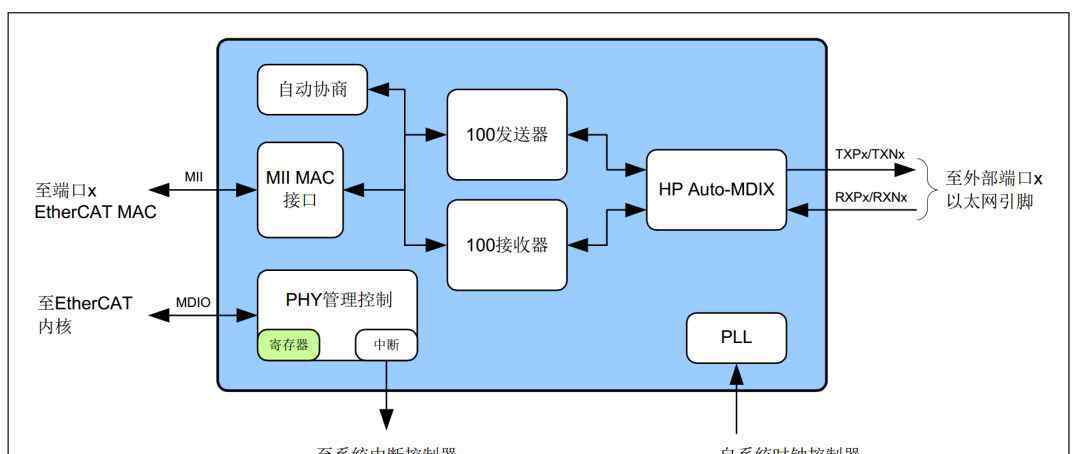

LAN9252内部框图

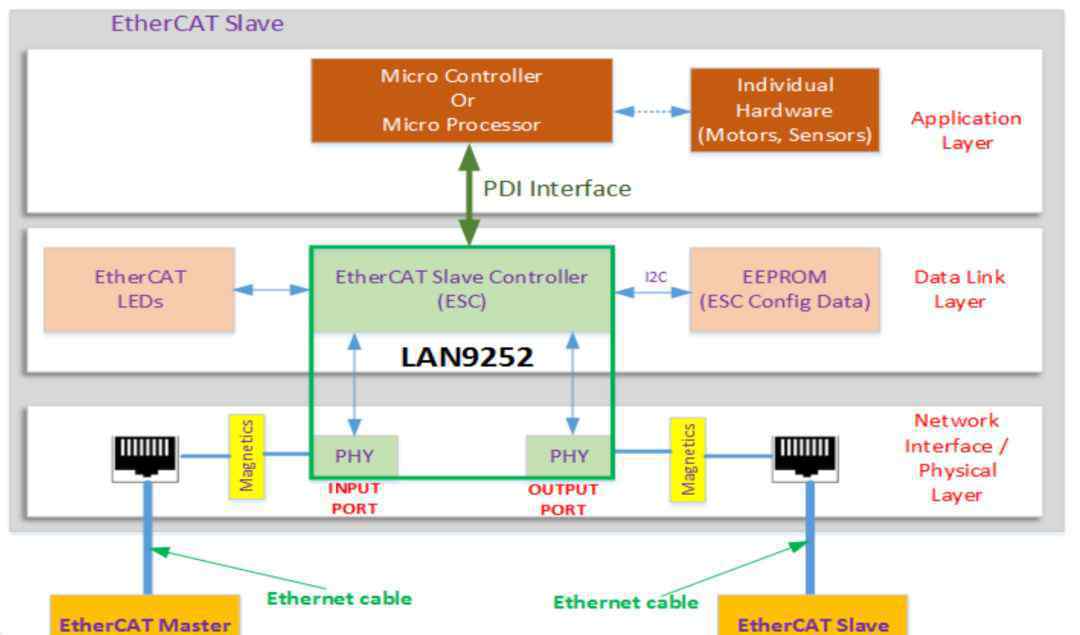

LAN9252应用框图
目标应用
电机运动控制
过程/工厂自动化
通信模块
传感器

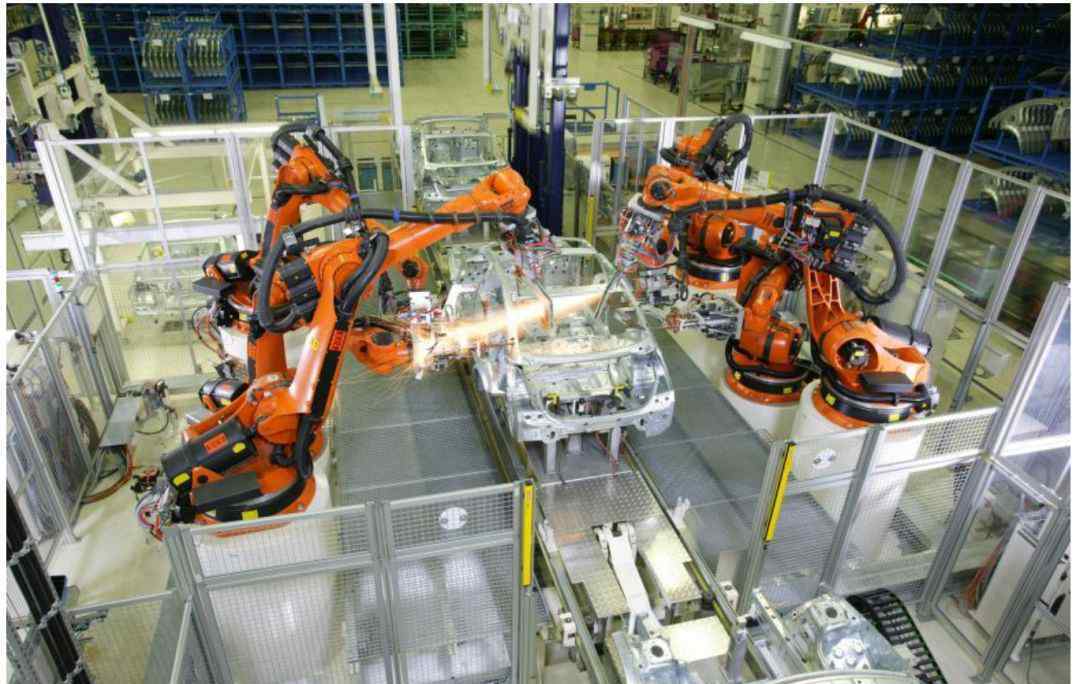

机器人
