丙纶布防水做法步骤 聚乙烯丙纶施工按这个步骤来，保你不漏

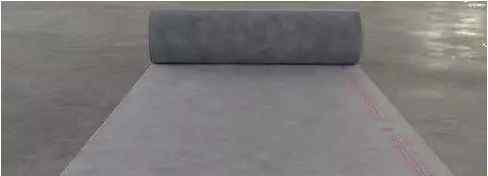

聚乙烯-聚丙烯复合防水卷材是一种多层聚合物合成片材，是以聚丙烯无纺布和聚乙烯为主要原料，通过添加添加剂来提高性能，具有增强保护层、抗老化层和增强层的复合防水材料。它具有抗拉强度高、抗渗性强、低温柔韧性好、膨胀系数小、温升效应低、变形适应性强、摩擦系数大等优点。特别是产品单独设有抗老化层，大大延长了产品的使用寿命，可达50年以上。

但由于施工不规范、技术不达标等原因。由于这样好的材料，泄漏率一直很高。本文将向您展示聚乙烯丙纶的施工步骤，希望对您今后的施工有所帮助。

一、主要机器和工具

电动搅拌机、铁棒、滚筒、刮刀、铁桶、扫帚、网线、钢卷尺和剪刀

二、经营状况

1.卷材防水层的基层表面应平整，无开裂、起砂等缺陷。管子的根部和阴阳角应画成圆弧或八字角。

2.基层表面要有一定的实力，不得受上面人的践踏。浸水应符合设计要求，施工环境温度不应低于5℃。

3.由找平层连接的地漏、管根、出水口、卫生洁具根部边缘应封闭平整，构件安装牢固，用密封胶密封，隐蔽工程检查验收。

4.在通风条件差、光线不足、操作困难的地方施工，应采取通风采光措施。

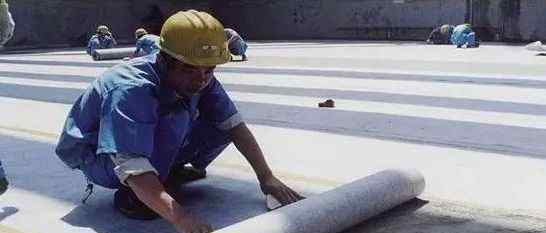

三、操作流程

工艺流程:基层清理→细部检查处理→细部附加层→防水层→蓄水试验→保护层抹灰

1.基层表面必须光滑牢固，不得有砂光、空鼓包、开裂等缺陷。

2.防水层施工应按先低后高、先细部后整体的顺序进行。

3.卷材搭接长度不小于100mm，短边搭接长度不小于150mm，不得有翘边、空鼓等缺陷。

4.卷材的标高应不少于250毫米。

5.粘结层的水泥砂浆应搅拌均匀，卷材应与基层粘结牢固。

6.聚丙烯防水层按设计要求施工，水泥砂浆硬化达到一定强度后，进行蓄水试验。最浅处水深不小于100mm，24小时后防水底面合格无渗漏。测试合格后，即可施工保护层。如有泄漏，应进行修复。保护层完成后，应进行第二次水测试。相关人员验收合格后，方可进行下一道工序的施工。

四.质量标准

1.主控项目:

1.所用聚乙烯聚丙烯防水卷材的技术性能必须符合设计要求和相关标准。每批产品应附有出厂合格证和防水材料质量证明书，经复试合格并经检验合格后方可使用，否则不得使用。

2.防水层及其细部等。，必须符合设计要求和施工规范，且不得有渗漏现象。

2.一般项目:

1.基层应坚实，表面洁净光滑，阴阳角处呈圆弧形或钝角。

2.粘结层、附加层及其铺设方法、搭接、收线等做法应符合规定，粘结牢固、严密，接缝严密，无空鼓包、破损等缺陷。

3.防水层表面平整，保护层与防水层结合牢固、紧密，不得有破损、空鼓、脱落、张口、翘边等缺陷。

3.允许偏差项目:

防水层的搭接宽度为100毫米。

动词 （verb的缩写）成品保护

1.已经施工的防水层要及时保护。保护层完成前，不允许穿钉鞋进入室内或在地面堆放硬物，以免损坏防水层。

2.突出地面管道根部、地漏、排水管、卫生洁具等周围的防水层。，并注意穿越施工过程中对地面接缝的保护，防止移位造成后患。

3.地漏、排水沟等处应保持畅通。施工过程中，应防止杂物掉入，并在试验和验收后清理干净。

4.在施工过程中，水泥砂浆凝固前，任何人不得行走，以免损坏防水层，造成不应有的损坏。

六、应注意的质量问题

1.空鼓:防水层空鼓一般出现在找平层与涂膜防水层的接缝处。原因是卷材下面没有水泥砂浆，形成气泡。施工中应控制水泥砂浆的应用范围和用量。

2.渗漏:防水层漏水多发生在管道根部、地漏、卫生洁具、阴阳角等处。原因是管根、地漏、转角等部位的细部处理不符合要求。未粘结、翘曲、水泥砂浆涂刷不均匀或防水材料铺设不均匀，造成空缝隙，或在水泥砂浆凝固前被人踩踏。防水层施工前，应仔细检查和修补。
