男式大衣(风衣)结构图

1、男士标准身材:

G=170,B*=88cm

2.规格设计:

前腰关节长度=人体腰关节+2 = 0.2g+9+2 = 0.2 * 170+11 = 45;

l = 0.6G+20 = 0.6 * 170+20 = 122;

B=(B*+内衣)+34 = 96+34 = 130;

袖窿深度= 0.2 * 130+3+> 4 = 26+4 = 30;

SH = 0.3 * 130+12 = 51;

n基数=0.25(B*+内衣)+18 = 0.25 * 96+18 = 42;

SL=0.3*G+9+1(垫肩)= 0.3 * 170+10 = 61;CW = 18

实际前浮动余量= b */40-0.7 * 1-0.05(42-16)= 2.2-0.7-1.3 = 0.2;

实际浮动余量=理论浮动-0.7 * 1-0.05(42-16)= b */40-0.5-0.7-1.3 = 0

3.绘画要领

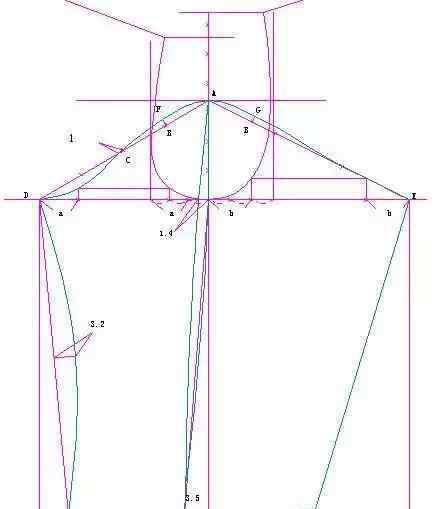

AB=AD/4,BF,BG为前后袖弧线变化,见表2。c指AD中点向下偏离1cm。

袖子袖膘减少1.4cm,前后袖侧缝有差异,需要退拉。

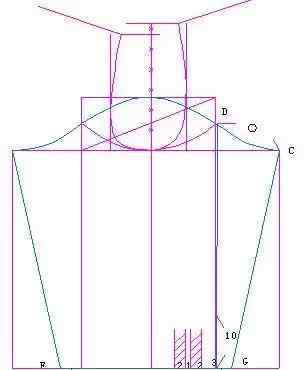

套筒结构图▲

衬衫结构图

1.规格设计

前腰关节长度=人体腰关节+1=0.2G=9=1=44

L=1.7前腰椎关节= 1.7 * 44 = 75;B = B *+> 25 = 88+28 = 116;

袖窿深度= 0.2 b+3 = 0.2 * 116+3 = 25.6;N=0.25*88+18=40

SH = 0.3 * 116+12 = 34.8+12 = 47;SL = 0.3 * 170+9 = 60;CW=11.5~12.5

Nb=3.5,nf=2.5,mb=4.2,mf=6,Kev宽度=6

实际向前浮动= 2.2-0.05(28-20)= 2.2-0.05 * 8 = 1.8

实际回浮= 1.6-0.05(28-20)= 1.6-0.05 * 8 = 1.2

2.结构制图要领

下摆= 90°(收到橡皮筋后);112(打开后)

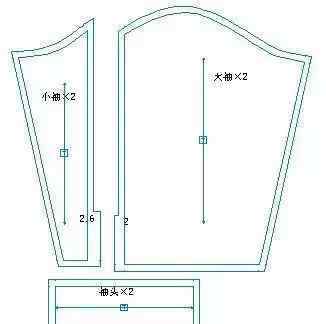

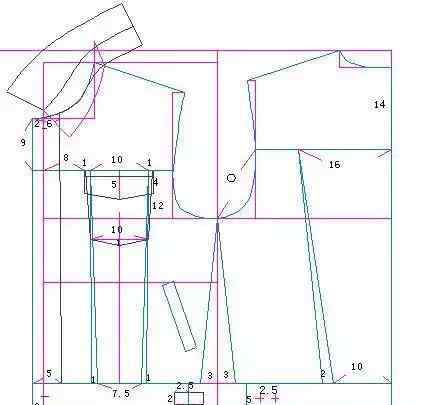

2.表面织物结构图

(2)BL=0.2*120+5=29(根据袖膘略作调整)

(3)下摆比胸围小20厘米,所以前片5厘米,后片5厘米。

(4)袖段根据后身分割线定位。

(5)衣领为折叠衣领,前高1cm的底领,折叠线平直。

(6)挂面顶部6厘米宽,底部5厘米宽。

(7)压线处的接缝面积为1.3厘米,其余为1厘米。

3.衬里结构图

衬布不需要分割,缝份1.2cm。

宽松夹克结构图

套筒结构图
