ups电源离线和在线 UPS电源与EPS电源的工作原理及区别

电场越来越广。虽然不是每个知识都会用到，但是知道总比不知道好。很多人都不熟悉EPS和UPS。在工厂、商场、通信部门配电室工作的朋友，应该对这类东西比较熟悉。EPS和UPS都叫电气柜，所以很多新手电工很困惑。其实他们的全名不一样。UPS叫不间断电源，EPS叫应急电源。具体工作原理和它们的区别，往下看！！！

UPS电源是不间断电源的简称，其主要功能是通过将电池与主机连接，为计算机或一些电子设备提供稳定、不间断的电源。主要用于为重要负载提供功率保护，包括消除电网中的各种功率扰动，如停电、电压波动、频率波动、谐波、电压畸变、电噪声、尖脉冲等。是国际国内公认的保护重要载荷的产品，具有严格的国际和国家标准。

1.不间断电源的分类和工作原理

不间断电源的工作原理是利用电池的化学能作为备用能量。当交流电发生故障时，不间断电源可以不断地为设备提供电能，设备一般由整流器、逆变器、静态开关和蓄电池组成。

2.不间断电源的分类:

根据工作原理，可分为离线式和在线式。

根据供电方式分为单相输入单相输出、三相输入单相输出和三相输入三相输出。

按功率分为:10kva的小型机，10kva-100kva的中型机，100kva以上的大型机。

根据输出波形，可分为方波、梯形波和正弦波。

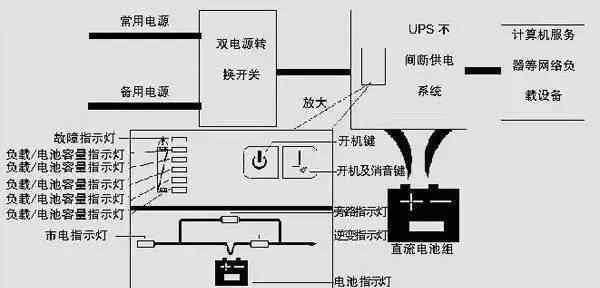

3.备份和在线不间断电源的工作原理

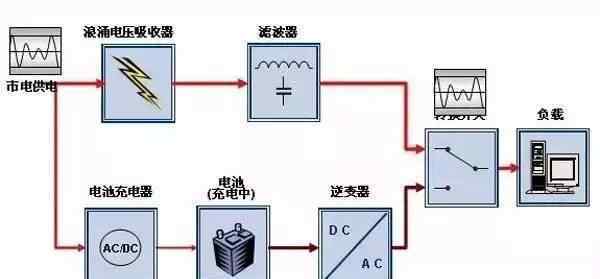

1)备用不间断电源

市电正常时，设备直接由市电供电，市电断开时，电池逆变电源。

它具有结构简单、体积小、成本低的特点，但输入电压范围和开关时间窄，不适合电能质量要求高的设备，通常用于个人电脑。

2)在线互动不间断电源

市电正常时，市电通过整流器向逆变器提供直流电，逆变器直接向设备提供交流电。同时充电器给电池充电，保持电池的满容量。变频器始终处于工作状态，保证不间断输出，无切换时间。适用于对电能质量要求高的设备。

其特点是结构简单，体积小，成本低，但输入电压范围窄，输出电压稳定性差，有开关时间，输出波形一般为方波。因此，备用不间断电源不适合对电能质量要求高的设备，一般用于个人电脑系统。

EPS电源是应急电源的简称，通常用于应急和应急照明。它主要是在市电停电后给负载提供一定的供电时间，所以从市电停电到重新输出是间歇性的。市电正常时给负载供电，但不处理市电中的各种电能质量问题，有点像备用的UPS电源。而我国《消防法》中只有一个定义，国际上也没有类似的产品，所以没有相应的国际标准。

1.电动助力转向系统的分类和工作原理

EPS的工作原理类似于备用UPS，一般由充电器、逆变器、蓄电池、自动切换装置和控制系统组成，具有结构简单、无噪音、使用寿命长的特点。适用于感性、容性和综合负载。

2.发泡聚苯乙烯的分类

根据荷载类型，可分为:

1)应急照明类型

2)应急照明和电源混合

3)权力

很多人认为EPS是从UPS的应用发展而来的，不确切。不间断电源和电动助力转向电源没有区别，在使用中可以相互通信，但实际上两种电源有一些区别。

1、设计指标的差异

两种器件均采用IGBT逆变技术和脉宽调制技术，可为电源提供两种选择性输出。但两者在逆变控制系统上有很大的区别:UPS是带电压反馈的单闭环控制系统，所以其输出电压的正弦波波形和电压的动态调节精度较好；电动助力转向系统的逆变器控制系统是由电压和电流反馈组成的多闭环控制系统，输出功率过载能力强，负载适应性强，可靠性高。

2.产出差异

UPS的供电对象是计算机和网络设备，负载质量差别不大，所以国家标准规定UPS的输出功率因数为0.8。EPS主要用作电源的紧急保护，负载性质为感性、容性、整流性负载。有些负载在市电断电后才投入运行，因此要求EPS提供较大的冲击电流。一般EPS在120%额定负载下仍能正常运行10min以上，因此EPS需要有较好的输出动态特性和较强的抗过载能力。UPS的额定容量以视在功率为单位，EPS的额定容量以有功功率为单位。为了保证不间断的输出电源和高质量的供电，在线式UPS首先选择逆变器；为了保证紧急使用EPS电源，优先选用市电。

3.适用范围不同

在国内，EPS主要用于消防负荷和一些对供电质量要求不高但需要保证持续供电的电气设备，只强调持续供电的功能。EPS用于火灾荷载时，其产品技术通过公安部消防认证。UPS一般用于计算机和数字信息系统，对电源质量要求高的负载，主要强调逆变器开关时间、输出电压、频率稳定性、输出波形纯净、无*变化等。

4.两者之间的功能差异

两者都有市电旁路和逆变电路，但EPS只有连续供电的功能，一般不需要很高的逆变器切换时间，可以有多个输出。有些EPS还配有电池监控功能。市电正常时EPS旁路供电；市电中断时转换成逆变电源，功率利用率高，而UPS一般强调三大功能:稳压稳频；开关时间要求极高的不间断电源；净化商业力量。强调整流/逆变的双转换电路日常供电，在逆变器出现故障或过载时切换到旁路供电，电能利用率不高。不间断电源只有在市电中断时才起作用。当市电电压过低或过高，线路浪涌时，不间断电源可以输出高质量的电力，保证电气设备的正常运行。

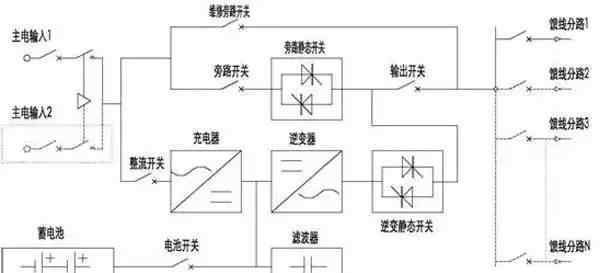

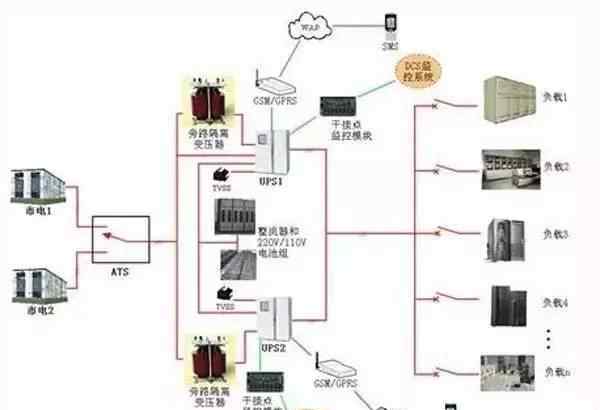

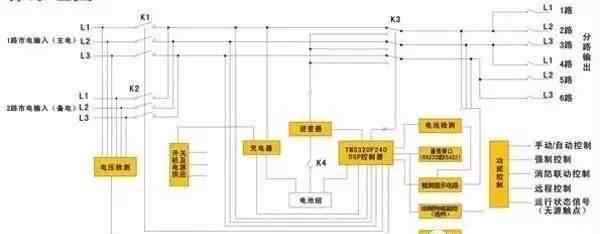

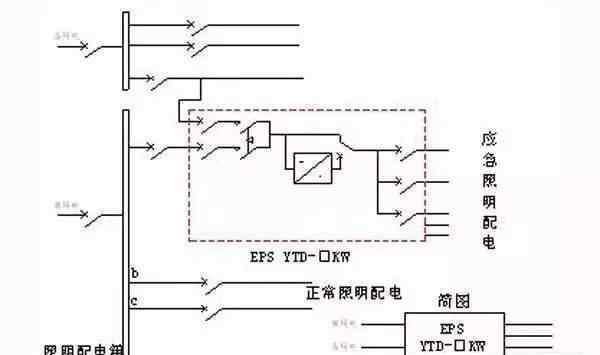

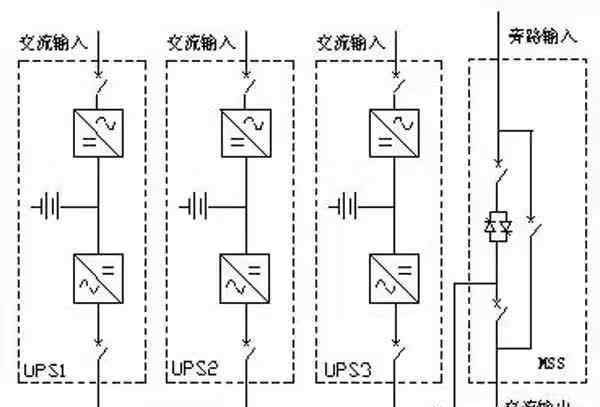

不间断电源和电动助力转向电源内部结构

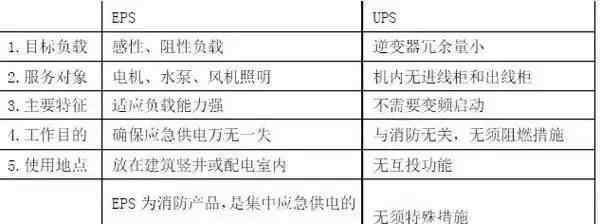

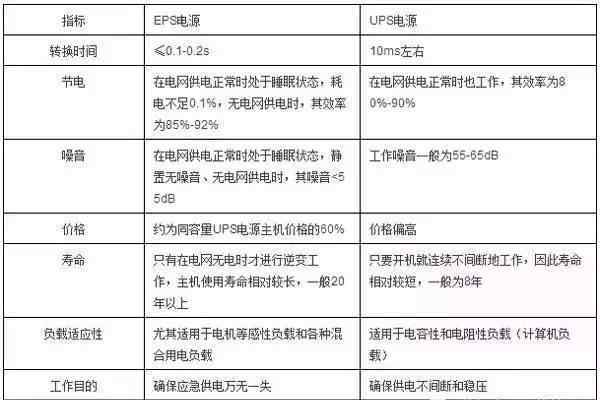

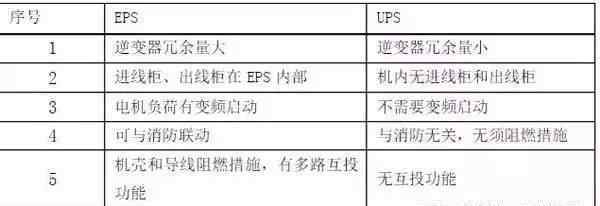

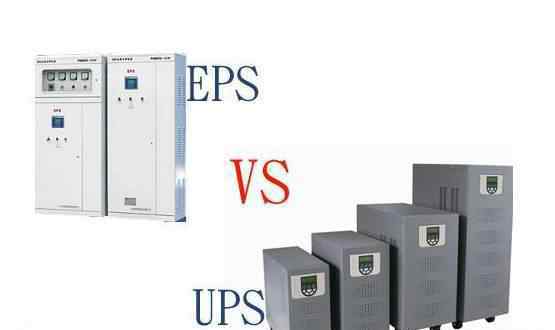

不间断电源与电动助力转向电源的比较

U Zhi得出结论，在选择UPS和EPS时，要区分使用性质、场合和用途，合理选择。千万不要认为EPS比UPS好或者UPS比EPS好。他们有自己的用途和设计理念。通过长期对DC电源的设计和生产以及不间断电源和电动助力转向系统的应用的了解和认识，结合电动助力转向系统设计、制造和应用的实践经验，探讨了不间断电源和电动助力转向系统的原理、性能特点和适用领域，希望能帮助大家更好地理解和应用不间断电源和电动助力转向系统。
