幅值 Abaqus幅值曲线介绍

在abaqus中，位移、荷载等参数随时间或频率的变化是可以定义的，即在Abaqus中由振幅来定义。通过环境栏进入加载模块或交互模块。通过菜单栏工具→振幅，在弹出的对话框中有11种方式定义振幅曲线。本文主要介绍表格振幅曲线，

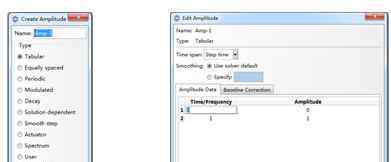

输入曲线的名称，在“类型”列中选择“表格”，然后单击“继续”进入“编辑振幅曲线”对话框，其中有相应的名称和选定的类型。

时间跨度包括阶跃时间和总时间，是加载曲线的作用跨度或时域长度。Step是振幅函数在每个分析步骤中的作用时间范围；Total是左右分析步骤的总时间范围内的动作。如果total是50s，并且有五个分析步骤，那么如果选择step，则曲线将在所有五个步骤中起作用，如果选择total，则曲线将在整个分析中起作用。

平滑称为曲线平滑，因为定义的曲线通过每一点给出一个特定的值，点连接后就变成了折点，是每一条直线的交点处的突变。在计算中，在寻找时间的指导方针时存在不连续性。从上图中，我们可以看到平滑设置有两个选项，即规划求解默认和用户指定。意味着对分段曲线的尖点进行光化学处理。

当指定平滑值时，需要光化学处理的区间可以由水平轴上的尖点两侧的直线段的投影长度来确定，在这个区间内进行二次差分。下图显示了设定平滑值或不设定平滑值时，给定偏移曲线后获得的速度和加速度曲线之间的差异。

插值以2t为间隔进行，其中t =平滑*min。abaqus中平滑的取值范围为，标准的默认值为0.25，显式的默认值为0。当时间间隔较大时，即T1或t2都较大时，建议取平滑=0.05。
