基础梁 基础联系梁是基础梁吗？

先问你个问题。图纸中基础层的梁都是基础梁吗？

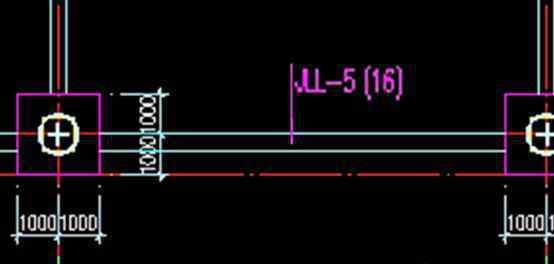

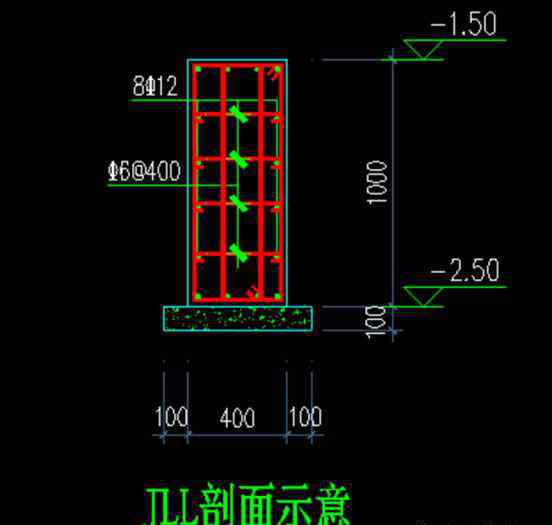

如下图所示，“JLL”是由基础梁定义的吗？

答:这不是基础梁，是基础连梁，应该用梁来定义。

前不久有同学联系我，说他把一个工程基础层的所有梁都定义为基础梁。结果最后差了十几吨钢筋，模板都错了。后来没休息就改图了。

这也是很多新手比较困惑的地方:当你画基础层的梁的时候，你以为都是基础梁，特别是遇到JLL，JKL，DKL，分不清，最后做错了。

一、认识基础梁

错误的原因是概念不清，基础不扎实。我们先来看看什么是正经的基础梁。

1.什么是基础梁

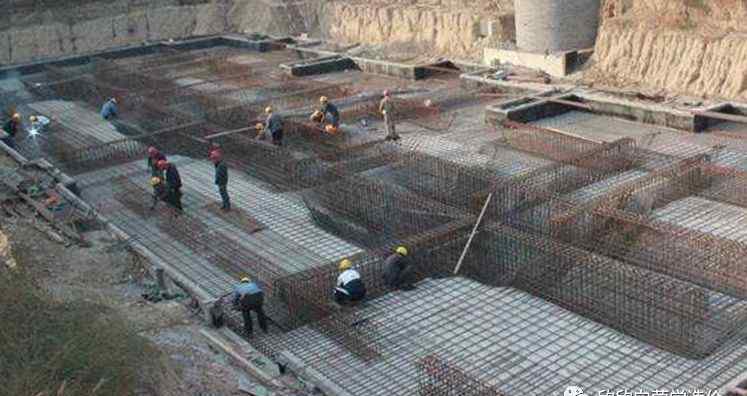

基础梁一般用于框架结构和框架剪力墙结构，框架柱落在基础梁或基础梁的交叉处。

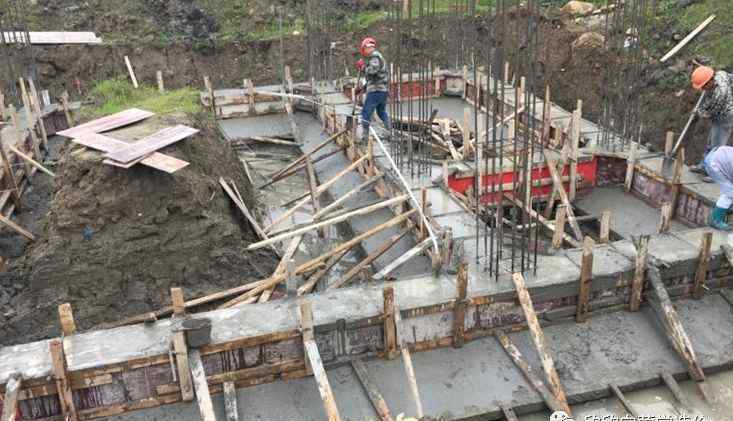

基础梁要承受荷载，放置在基础上，受基础反力影响。基础梁底标高与基础底标高相同，基础梁一般设置在筏板基础或钢筋混凝土条形基础上。

2.Atlas规格

地图识别

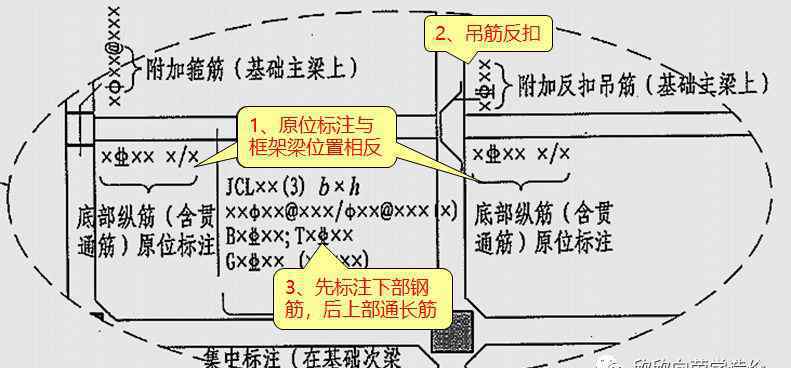

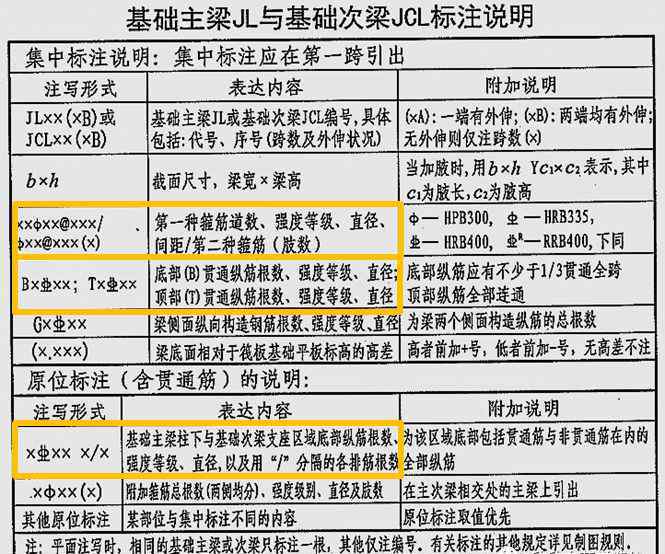

16G101-3图集规定，图中基础梁注释包括基础主梁和基础次梁，详细注释见图5。

从结构原理的角度来看，基础梁的受力与框架梁的受力是相反的，这一点就很好理解了，从上图的注解中可以看出端倪。

1、先标注底部通长筋，后标注上通长筋（框架梁是先注上部，后下部）2、基础梁的支座负筋是在底部（框架梁是在梁的上部）3、基础梁箍筋有不同间距的布置范围（框架梁分加密和非加密）

钢筋结构

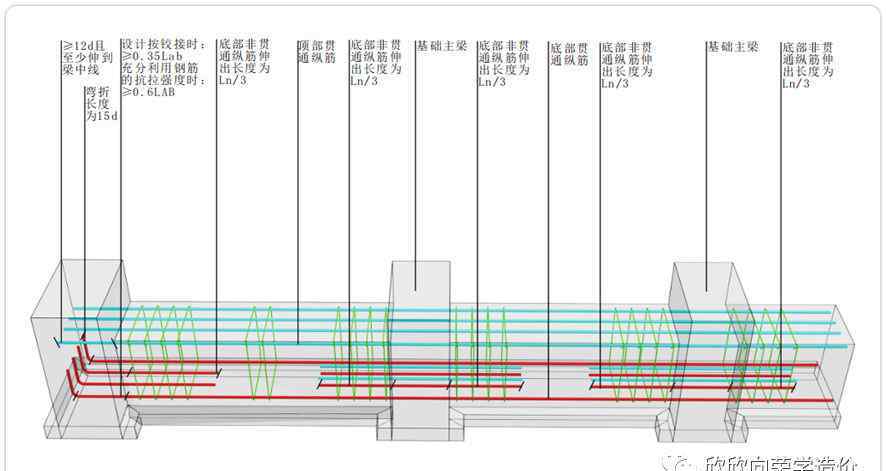

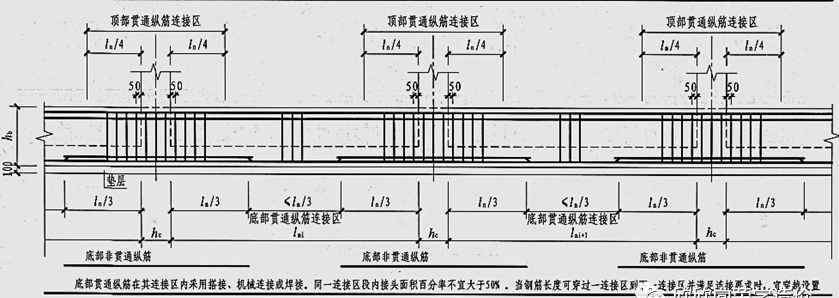

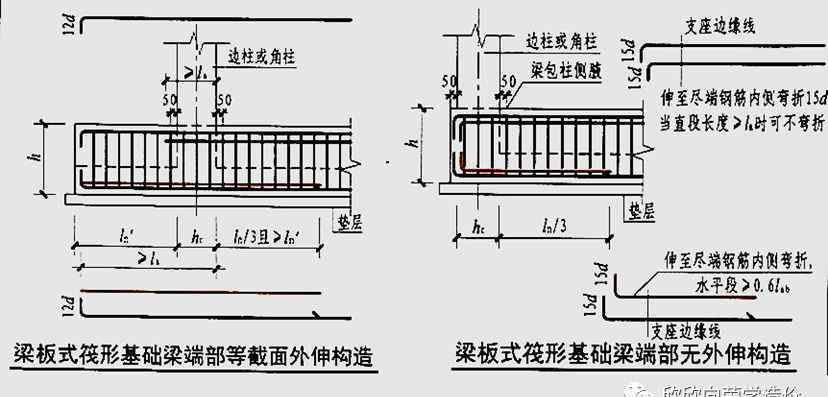

我们来看看钢筋的结构，如图7所示。

钢筋在端部弯曲，是12d还是15d取决于基础梁是否伸出。

三维效果如图9所示。

3.如何定义软件

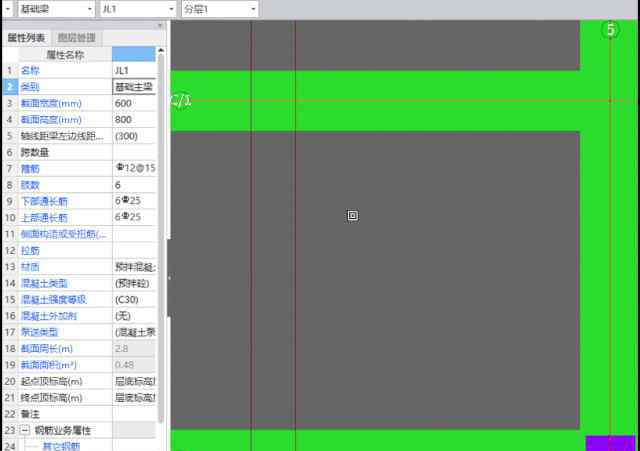

基础梁的定义在软件基础选项基础梁中定义，如图10所示。

二、了解基本联系梁

1.什么是连接梁

连梁是连接构件之间的系梁，其作用是增加结构的整体性，以增加建筑物的横向或纵向刚度；连接梁除了承受自身重力荷载和上部隔墙荷载外，不再承受其他荷载。

另一个功能是增加基础设施的完整性。如单向柱下的独立基础或条形基础，为了增加基础的整体刚度，减少不均匀沉降，在基础之间增加基础连接梁，使之连成一体。

地图识别

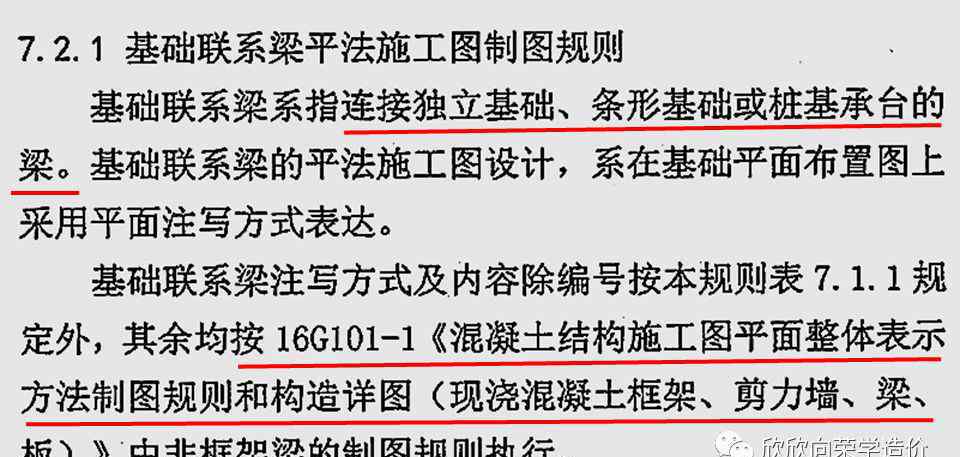

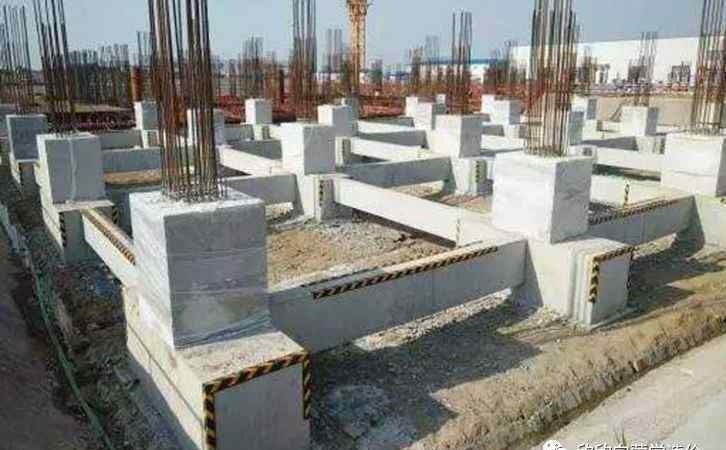

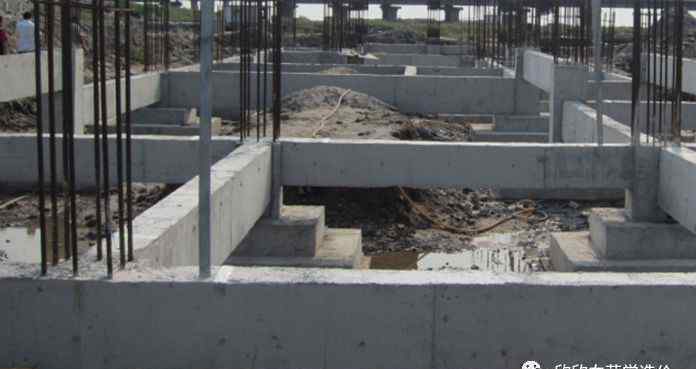

基础连梁是连接独立基础、条形基础和承台的梁，如图13所示。

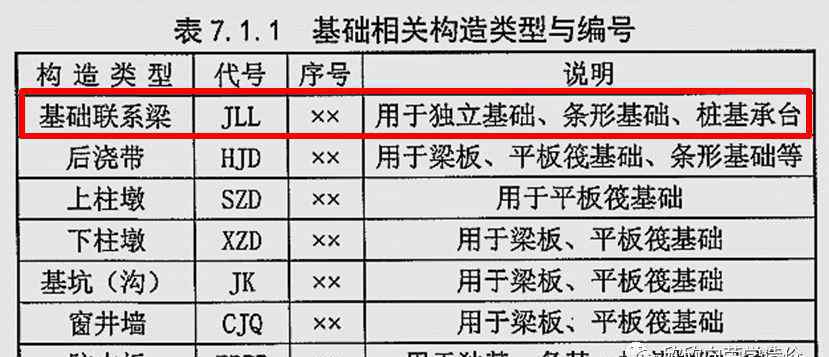

除了基础连接梁的名称用“JLL”表示外，基础连接梁的平面图都有标注，加固结构采用非框架梁，如图14所示。

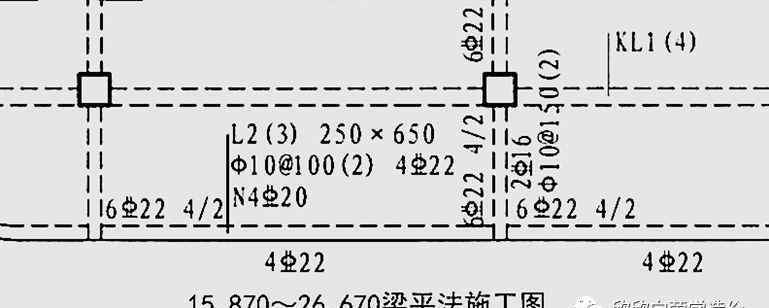

标记方法是按照大家都熟悉的框架梁规则，如图15所示。

钢筋结构

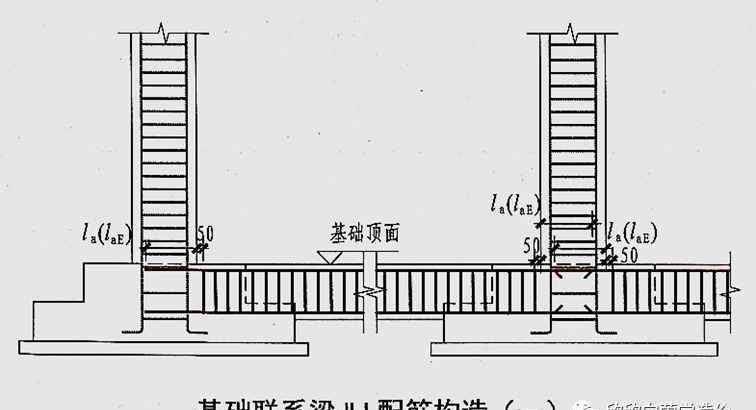

基础连接梁连接基础的结构如图16所示。

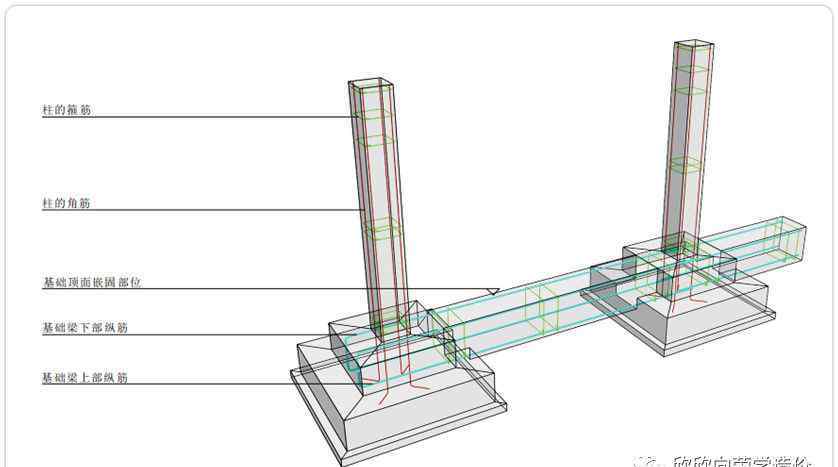

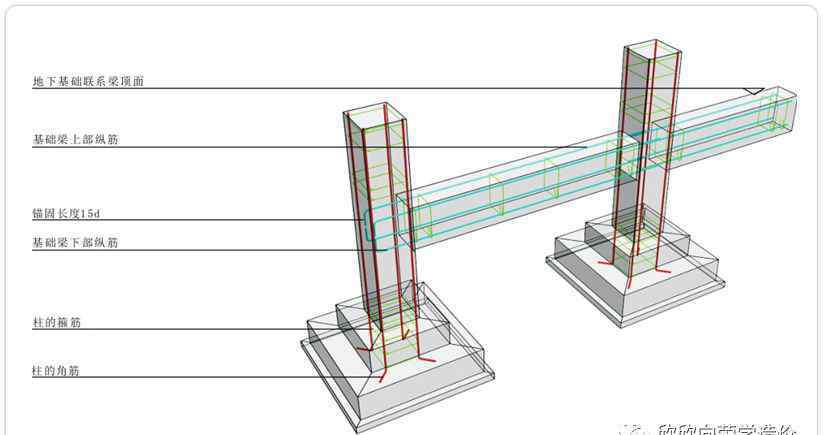

其三维结构如图17所示。

基础连接梁的连接柱结构如图18所示。

其三维结构如图19所示。

3.如何定义软件

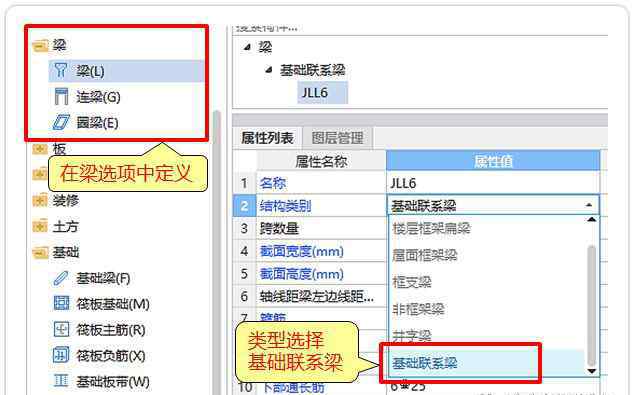

基础连接梁在软件的梁中定义，选择结构类型作为基础连接梁，如图20所示。

首先要理解一个概念，就是不在地下或者不在基础层的梁是基础梁，要具体分析。

1、压力和功能

如果此梁受力或承受板壁压力，则应在相应的广联达处设置为基础梁。

如果这个梁是受拉结构，不承重，只是为了加强各个构件的整体性，在广联达软件中应该设置为基本连接梁。

2.海拔

基础梁底标高为基础底标高，基础系梁底标高高于基础底标高。

3.加固和标记

我们前面知道，基础梁也叫“反梁”，其受力形式和标注与框架梁相反，基础连梁属于框架梁。

力没有明显区分的时候，也可以根据标记的位置来区分。

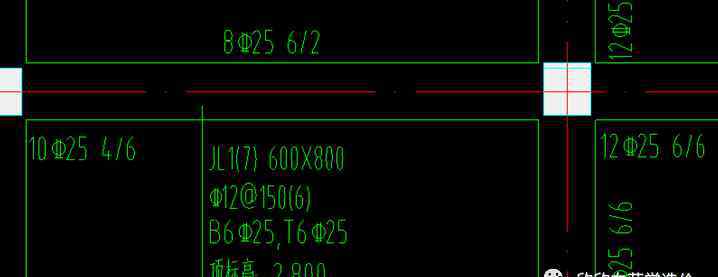

标记的信息是基础梁，属于基础梁，在基础梁中定义，如图21所示。

图21

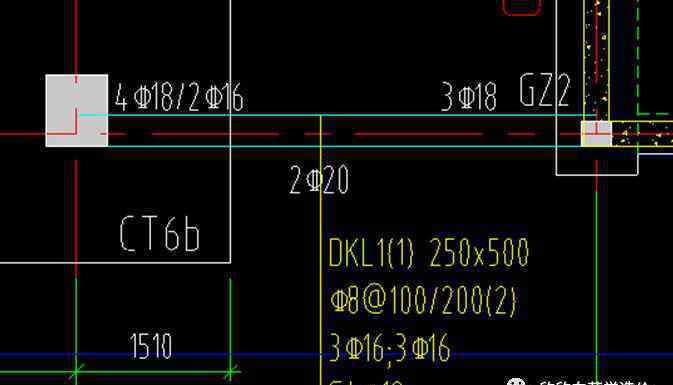

如图22所示，可以区分其他光束。原地划线与框架梁位置相同，在梁中定义为地面框架梁。

图22

原位标记，与框架梁位置相同，是基本框架梁，属于框架梁，在梁中定义。

图23

4、根据轴承不同

以地基为支座和基础梁

以柱为支撑，楼板/屋顶框架梁或楼板框架梁

以横梁为支撑，非框架梁

基础连梁以单基础、条形基础和桩基础为基础

以承台为承重，盖梁直接代替桩上部的承台构件

具体也可以根据图纸综合考虑，比如DL，一些设计为基础梁、支撑框架柱、墙体等的图纸。如果有力，定义为基础梁。

还有图纸，是连接构件，加强基础的整体性，由梁定义。

第四，如果画错了，怎么改？

如果发现绘图错误，不要惊慌。您可以使用软件中的组件来转换功能，如图24所示。

图24

主要讲基础梁和基础连梁的区别，教大家认识和区分。虽然“JL”和“JLL”只差一个字，但它们是不同的部件，根据这种方法可以区分出其他形式的梁，希望对大家有所帮助。
