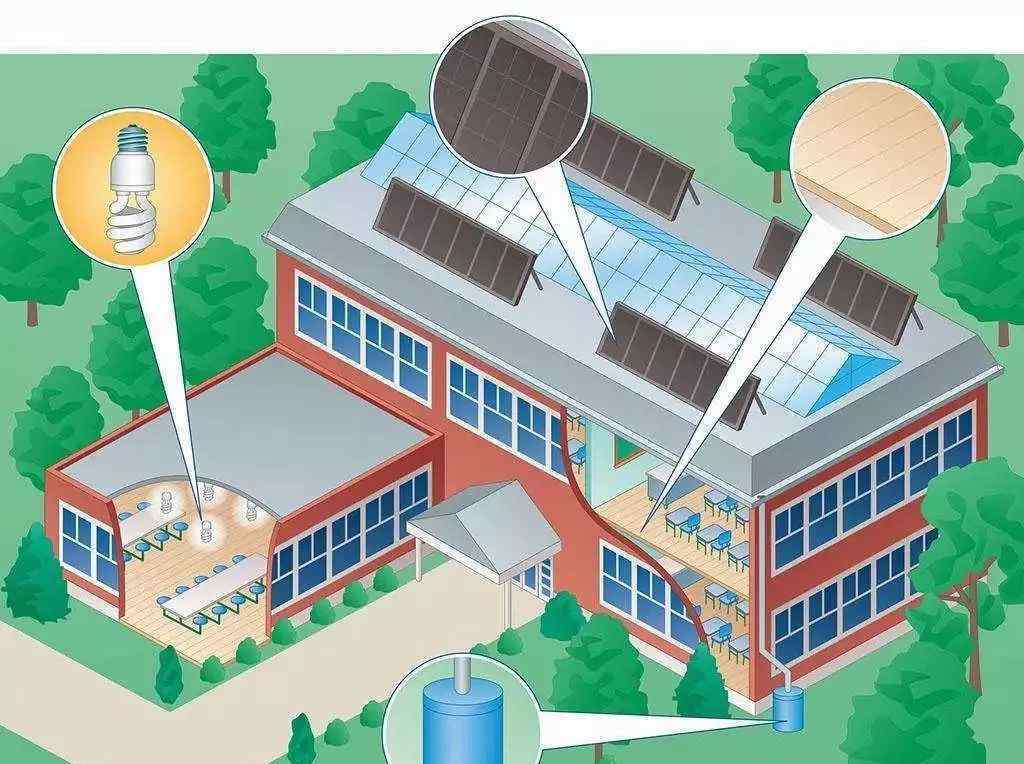

随着节能环保理念深入人心，节能成为各行各业的目标，建筑行业也不例外。建筑节能管理在许多国家已经成为一个硬性指标，对建筑领域的许多专业人员产生了很大的影响。如何减少建筑的能量损失

红外热像仪能够在没有任何破坏性检测手段的情况下准确定位能量损失的具体位置，判断建筑物的能量损失，是建筑物诊断的理想工具，已经成为建筑领域亟待解决的问题。

基本上

红外热像仪可以作为一种极好的工具来检测建筑缺陷，如隔热失效、石膏分层、冷凝问题和“检查”能量损失。热成像也有助于评估平屋顶的隔热损伤和含水率。

程序

要求

数据

方案目标

红外热像仪作为绘制建筑能耗的独特工具，是检测建筑能耗的一种方便有效的方法。红外热像仪采集的红外图像能够很好地反映建筑的温度、湿度等参数信息，为建筑领域的工程师提供重要的能耗信息。

方案要求

建筑领域不同于其他行业

当热像仪拍摄红外图像时，

会受到很多因素的干扰

影响红外图像的参数信息。

只有了解不同的建筑材料和结构

充分了解影响表面温度和图案的各种因素

可以有效避免

建筑中各种因素的干扰

拍摄精确的红外图像

概观

干扰

因素

1.建筑材料的影响

有些材料热敏性低，温度变化非常慢。其他材料，如大多数金属，可以迅速改变温度。为了正确解释结果，热像仪必须知道前外壁或内壁是否有过大的温度变化，因为这会影响温度读数。

2.施工方法的影响

外墙外表面与其他构筑物之间可能有空气体夹层。这种结构不适合外部控制。从内部来看，墙内所有框架结构的温度都会较低。从温度较低的一方来看，情况正好相反。这些都是预期的特征图，一切正常。

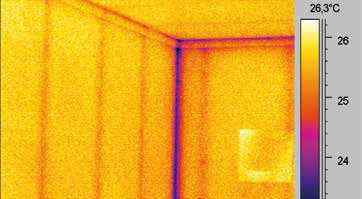

▲从内部拍摄的红外图像。框架是可见的，装配盖板和框架的螺钉也是可见的。角落里的温度明显更低，这叫角落效应，但这里没有问题。

3.室内外温度的影响

只有当墙体内外两侧稳定温差大于等于10°C时，保温失效、损坏或保温不良的现象才会清晰地显示在热像仪上。根据建筑材料的热容量，通常允许较小的温差。一般内壁和外壁都检查是可行的。最好的测试结果往往是从内壁获得的，因为影响因素少。但为了更全面的了解建筑，建议从外墙测量补充热量。用户要了解室内外温度，还需要了解过去24小时内是否有较大的温度变化。

4.建筑结构压差的影响

如果建筑结构发生泄漏，建筑结构的压差会使气体从一侧流向另一侧。压差大导致流量高。如果没有压差，就不会有气体流过渗漏处，建筑结构密封起来也很好看。

红外热像仪看不到气体本身，但可以显示被气流冷却的区域。下图是一个例子，从中可以得出结论。

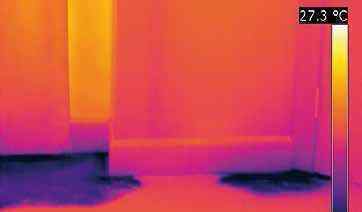

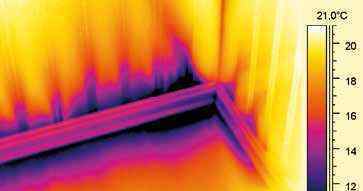

▲图为踢脚线漏气

5.对外墙的影响

阳光和阴影可能会在表面形成非常特殊的图案，这可以在太阳辐射结束后的几个小时内看到。这取决于建筑结构中使用的材料。不要把它和测试建筑中热传递产生的图案相混淆。例如，砖的温度变化比木头慢得多。风的影响不明显，地表温差比无风小。雨水润湿表面并使其冷却。干燥会导致蒸发，从而冷却表面。很明显，这样会产生误导的模式，需要注意。

6.对内墙的影响

加热器加热周围的表面。从通风口出来的空空气可能会吹到表面，使其局部受热或冷却。墙上的书架、柜子、图片都有隔热效果。如果把这些东西从墙上拿走，它们后面的墙就会呈现出较低的温度模式。

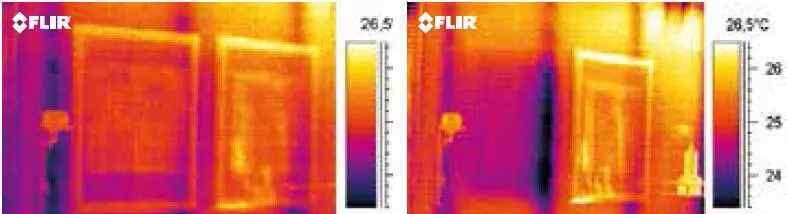

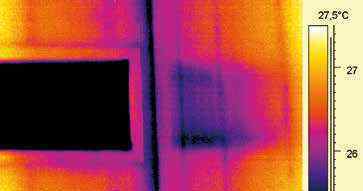

▲以上两张图片拍摄于同一面墙。外墙温度低于内墙温度。右图显示了从墙上拍摄照片时发生的情况。图片后面的墙温度比较低，因为图片的尺寸和墙上两个墙钉之间的尺寸一样，所以看起来墙有保温失效的问题。这个例子表明，在红外探测前至少6小时从墙上移除物体是非常重要的。

7.环境反射的影响

扫描反射目标时，必须改变扫描角度以消除图像上的反射。反射可能来自你自己的热量，或者该地区的其他热源，如机器、灯泡或变压器。反射会导致热成像数据不正确。如果数据难以理解，就存在数据错误。

▲此图为左窗在内壁的反射。

概观

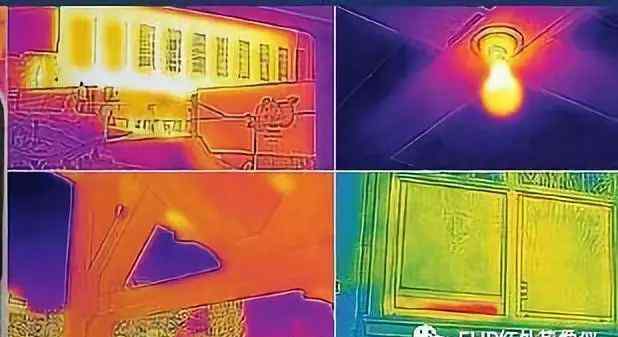

热成像

程序

一个

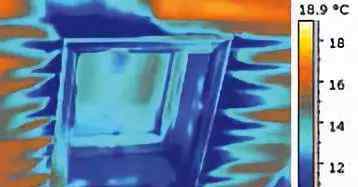

检测隔热缺陷

不同国家典型的保温层厚度不同。在气候寒冷的国家，保温层通常很厚。在温带气候国家，保温层很薄或者根本不用。另一方面，在温暖的气候下，室内空房间需要制冷，也需要厚厚的保温层来防止能量损失。使用红外热像仪时，外墙与内墙的温差至少要在10°C以上，这样才能获得好的、易于观察的图像。使用具有更高分辨率和热灵敏度的热像仪将需要更小的温差。

2

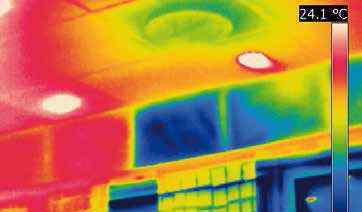

气体泄漏检测

通过建筑物的外部结构发现气体泄漏是一种常见的做法。气体泄漏导致较高的能量损失，通常会导致通风系统出现问题，并导致建筑物结露，从而恶化室内气候。而冷空气体从建筑渗漏处溢出时的典型现象，可以用红外热像仪检测出来。

三

水分检测

阻尼是房屋损坏最常见的形式。气体泄漏会在墙壁、地板或天花板形成冷凝水，潮湿的保温层需要很长时间才能干燥，往往成为霉菌和真菌的主要滋生地。用红外热像仪扫描可以检测导致霉菌繁殖的特定潮湿位置，并确定固有潮湿区域的位置。

四

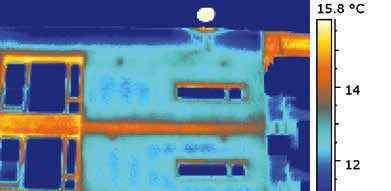

检测热桥

热桥是由建筑结构引起的保温层较少的区域；如金属紧固件、混凝土梁、板或柱。热量会找到最方便的方式从高温空向外消散。在很多情况下，热量会被一个导热系数比周围材料高的元件“短路”，这就是所谓的热桥。红外热像仪可以清晰地探测到热桥。

五

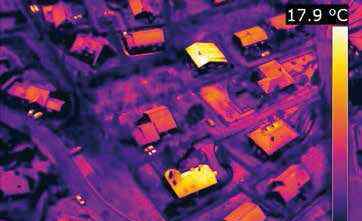

供热管道和区域供热

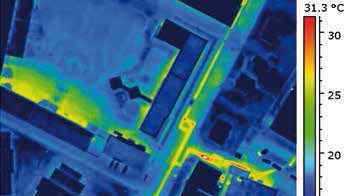

在寒冷地区，热量将供应给道路和通道。集中供热也很常见，在一个中心点产生热量，满足住宅和商业供暖的需求。热成像测量可以轻松检测地下供热系统中的任何故障。即使地面覆盖着冰雪，红外热像仪也能看到供热管道。

六

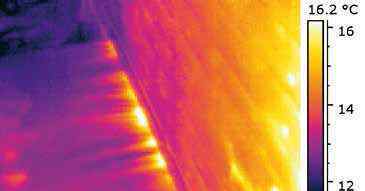

发现屋顶漏水

当不需要更换整个屋顶就可以修复屋顶的潮湿区域时，可以节省很多钱。利用太阳作为加热器，用红外热像仪可以在屋顶找到潮湿的保温层。白天，太阳加热屋顶。到了晚上，屋顶又凉了，但是保温潮湿的区域降温更慢。在红外图像中，这个区域清晰可见，温度高于其他区域。

七

电气故障

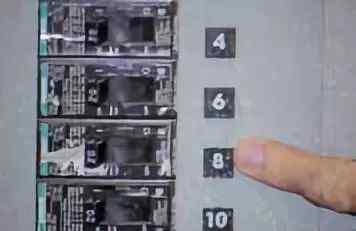

电气故障是建筑物中最常见的故障之一。在大多数情况下，这些电学问题是肉眼看不到的，但使用红外热像仪可以在红外图像上立即看到热点。用户可以扫描电气柜和部件，检测大量电线和连接器，并立即发现问题。问题区域可以在问题真正发生之前检测并修复！

八

地暖渗漏检测

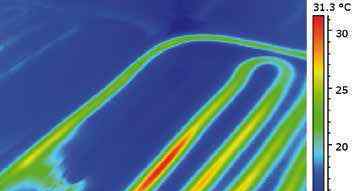

红外热像仪是一种易于使用的工具。即使水管铺设在地板或石膏下面，也能查出管内是否有渗漏。管道的热量通过管道表面向外辐射，红外热像仪很容易检测到热图像。

九

气味

红外热像仪有助于发现房屋之间的渗漏。房屋之间的渗漏会导致隔音效果差以及香烟和其他气味的渗透。利用负压和温差可以很容易地检测到泄漏。

10

冷藏

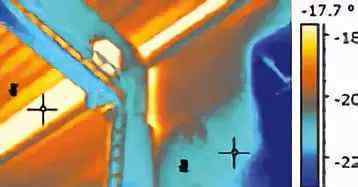

冷库、冷藏室对隔热、密封要求高。冷库的一般室内温度为-23℃至-25℃..保温失效和渗漏会导致建筑结构冷凝结冰，造成更大的能耗——而冰最终会破坏建筑结构；然而，红外热像仪可以很容易地检测冷库的保温是否无效。

11

重建计划和质量保证

红外技术用于重建规划、质量保证和新建筑检查。在建筑结构的干燥过程中，红外图像可以确定干燥过程的进度，从而采取必要的措施加快干燥过程。如果借助红外热像仪可以加快干燥过程，并证明建筑结构完全干燥，则可以更快地将建筑交付给客户。

12

建筑修复

红外热成像为建筑物和历史遗迹的修复提供了有价值的信息。隐藏在矿物灰泥中的框架结构在红外图像中清晰可见。因此，可以确定暴露这些结构是否有用。墙上的石膏分离也可以尽快进行，以便采取维护措施。

推荐

制品

介绍

1.CAT S60三防手机

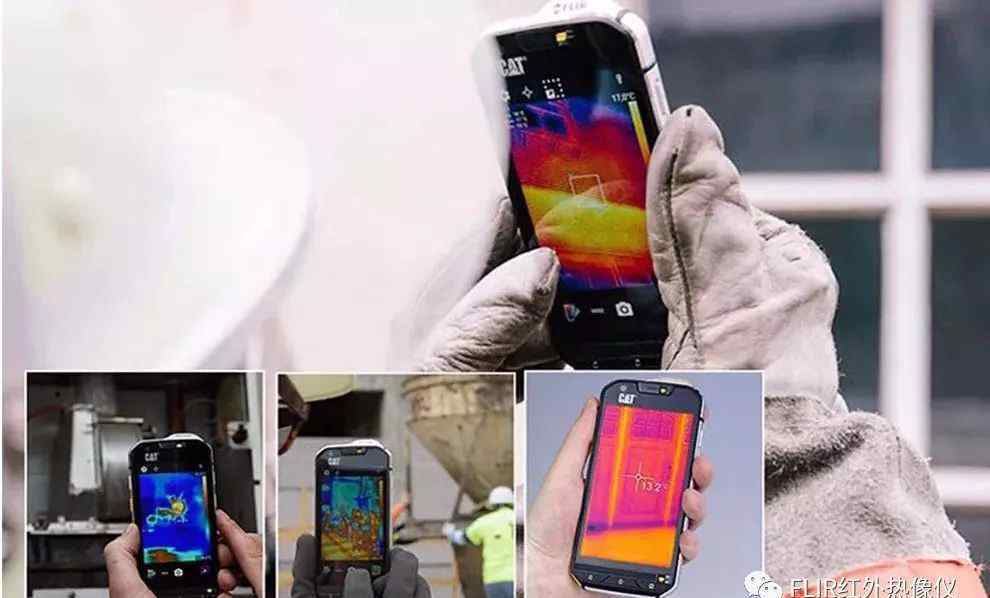

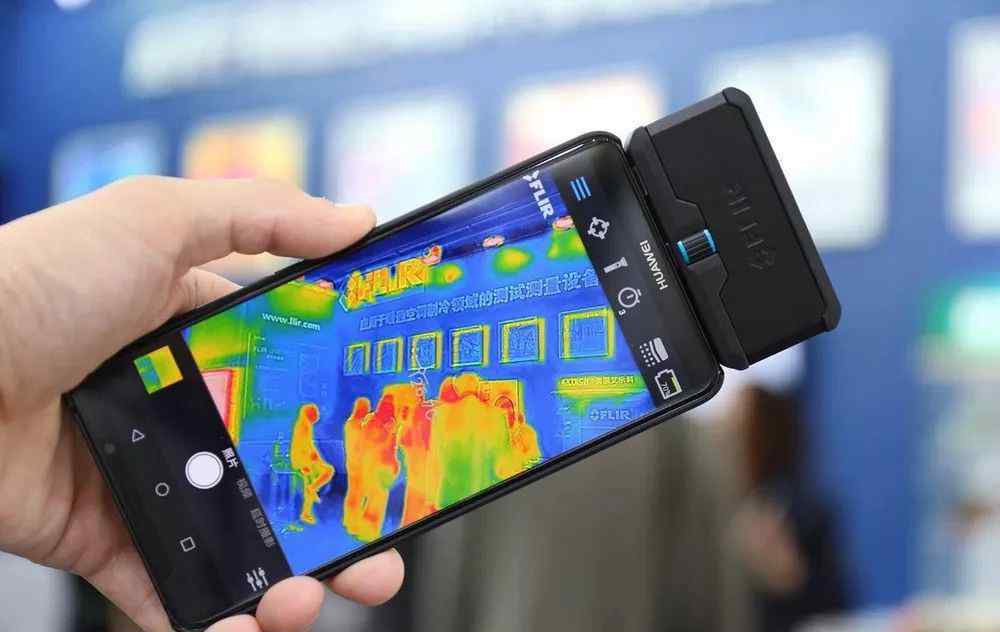

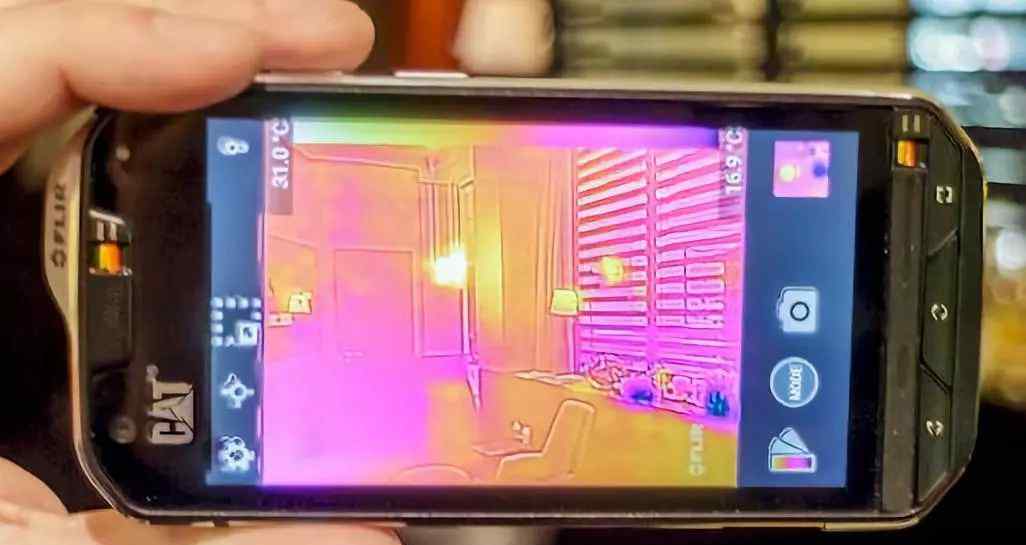

所谓热成像，就是对物体发出的红外线进行光敏成像的过程，可以将热能转化为可见的图像。在你家拿个水管，扫个墙，看看你家的猫躲在哪个阴暗的角落，看看你家的楼有没有漏水。你的车安全监控，停车安全监控，检查家电安全，门、窗、墙、天花板等是否有问题。家里的暖气片堵了。用手机拍照，找到堵塞的地方，然后敲外墙振动堵塞。

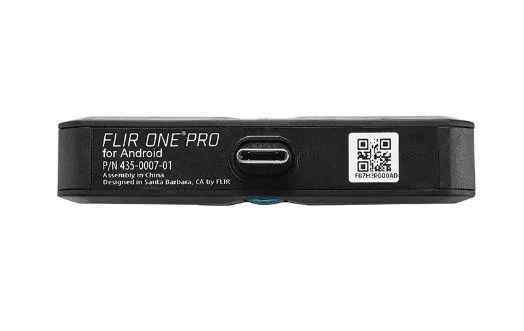

2.另一个需要推荐的产品:FLIR ONE PRO

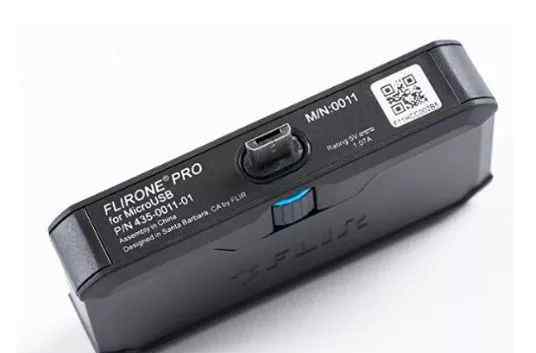

Flirhone Pro还有更宽的温度范围，可以测量-20°C到400°C之间的温度，结合测量工具和报表生成功能，几乎可以代替人做所有的辛苦工作，适用范围更广。此外，FLIR ONE PRO具有MSX功能，因此用户可以在一张图像上获得比以前更多的图像细节。
