方可热成像体温检测仪——智能人体体温监测系统方案

一、需求分析

1.人体体温监测系统背景

疫情防控:国家卫健委高级专家组组长、中国工程院院士、国家呼吸系统疾病临床研究专家钟南山表示，存在新型肺炎的人传人现象。武汉减产是一个很重要的方面，武汉会有非常严格的筛查检测措施，尤其是体温检测，

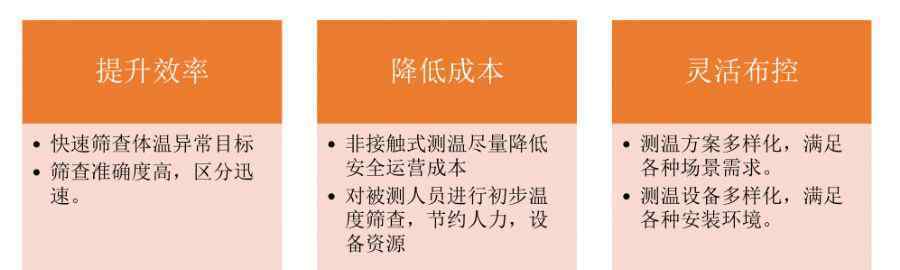

2.优势

方可智能快速温度检测系统的优势:

1.拥挤场所的交通效率，温度计的测温时间小于1秒，不会造成拥堵；

2.解决员工工作量大的问题；

3.避免工作人员接触疑似患者，降低工作人员感染风险；

4.产品准确率高，错检漏检风险低。

5.无线远程数据传输，数据实时显示，信息透明。

6.可配室外大屏幕数据显示屏，实现全民监管。

7.数据灵活存储，随时分析历史曲线，监控管理大数据。

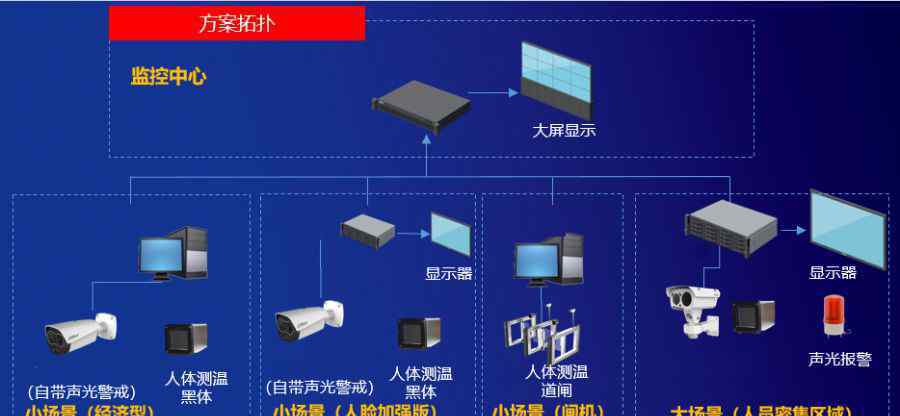

3系统扩展图

方科智能快速体温检测系统方可智能快速体温检测系统

4适用范围

可广泛用于各种公共场所(包括但不限于以下场所):

5系统介绍

5.1系统组成

该系统主要由前端数据采集系统、传输网络、后台数据处理和信息监控管理平台组成。

。实现数据存储管理、数据图形显示、曲线分析、超标报警统计、异常处理跟踪等。，并为相关监管部门提供准确的数据决策依据。

支持多种通信方式:以太网通信，可选4G网络。

。支持三级权限划分

5.4平台显示

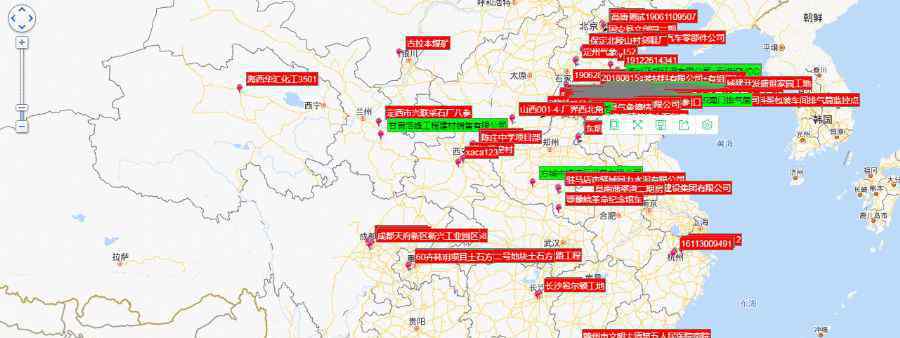

5.4.2地理位置:

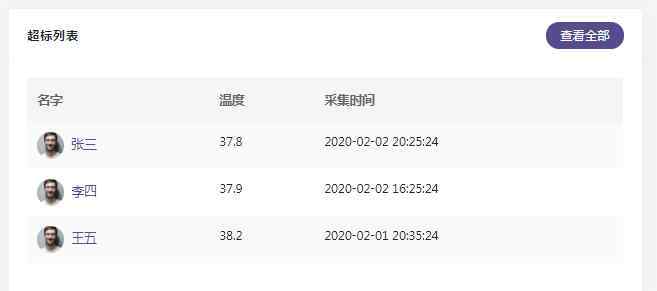

5.4.3异常人员温度数据和时间报警显示:

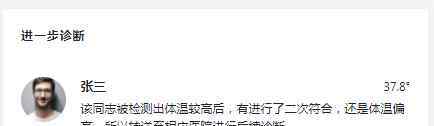

5.4.4异常数据的处理和记录

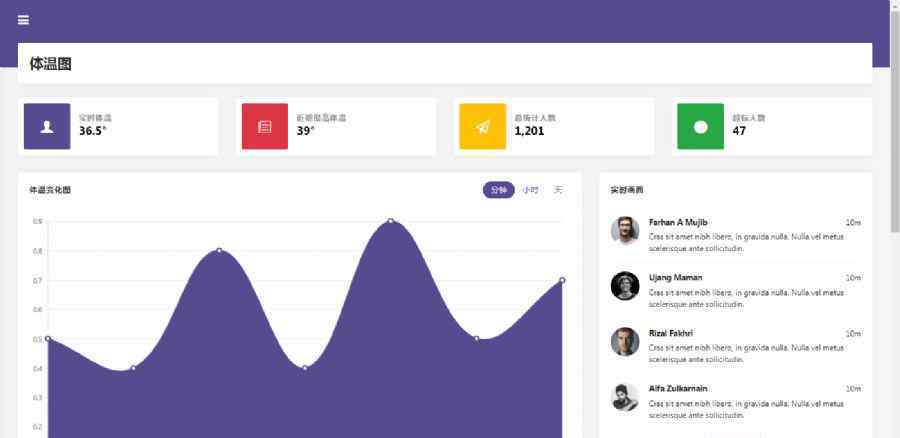

5.4.5查看总人员流量统计、历史数据曲线和异常人员统计

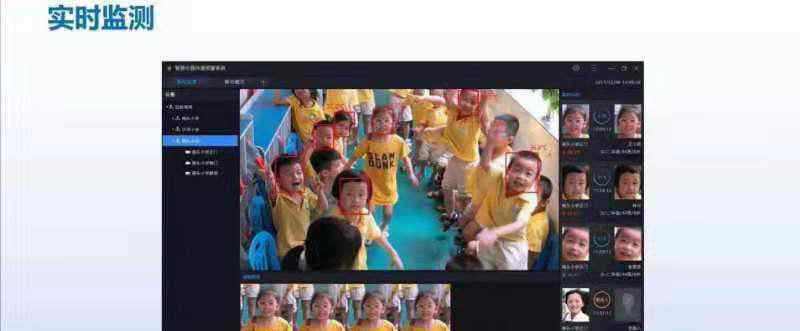

5.4.5图像识别

5.4.6放大的热成像数据

二.提案建议

1.热成像体温筛查系统

1.1定义

热成像体温筛查:指通过热像仪(非接触模式)对人体体表温度进行初步检测，找出温度异常的个体，发现异常温度目标后，再进行专业的体温测量。比如用热像仪筛选100人，发现20-30个温度异常的目标，通过专业手段测量确认，有效减少检测工作量，提高效率。

1.2热成像温度探测器-温度测量原理

温度测量原理:热成像相机是根据物体辐射的能量来测量温度的装置。根据辐射理论，只要任何物体不在绝对零度(-273.15℃)，其他任何温度都有热辐射。热平衡状态下黑体半球方向单色辐射的发射程度是波长和温度的函数。在某一波长下，黑体的单色辐射出射度是温度的单值函数，通过测量某一波长下的单色辐射出射度可以得到黑体的温度。这是辐射测温的理论基础，黑体辐射的普朗克辐射定律。测量温度时，将热成像相机对准被测物体，热成像相机的探测器接收被测物体辐射的能量，通过信号处理电路转换成相应的电信号，或者进一步通过显示器直接显示被测物体的温度值。

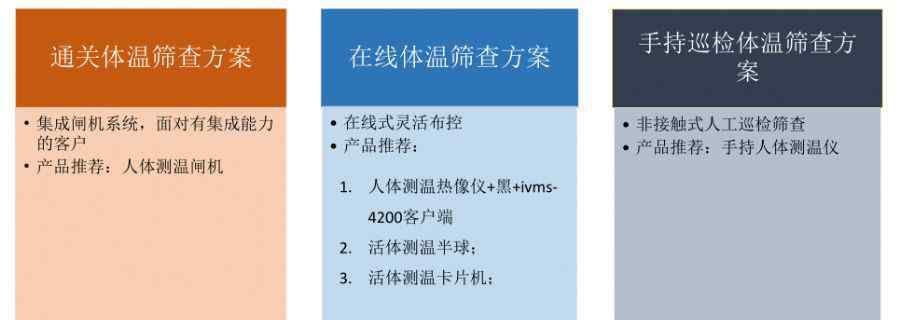

1.3热成像体温筛查推荐方案

有以下两种方案:

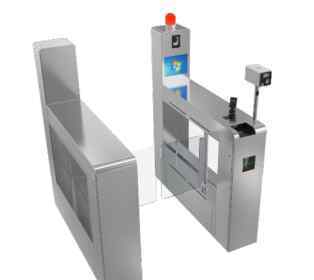

1.3.1通关温度的筛选:

方科 通关体温筛查方可潼关体温筛查

智能安全人行通道，高精度温度检测设备，安全稳定可靠。集成热成像设备可广泛应用于海关、机场边检等重要场所对人员进行管控。

技术参数:

温度测量范围为0~60℃

温度测量精度为0.3℃ (30 ~ 45℃)

电机型DC无刷伺服电机

该运动的寿命超过500万次

物理接口TCP/IP，输入/输出，RS232，RS485

红外探测对数有16对

通过频率20-60/分钟

通道宽度:800毫米

门翼材料10毫米亚克力

国家标准304不锈钢的槽框壁厚为1.5毫米

机器左侧尺寸:1450毫米长x 300mm毫米宽x 1550mm毫米高

右侧机器:1450毫米长x 300毫米宽x 1680mm毫米高

重量150Kg(约)

工作功率< < 300瓦，待机功率< < 100瓦

电源交流220 V 10%/50 ~ 60 Hz

室内工作温度-20℃~60℃

工作湿度为5%-80%(在没有水滴凝结的情况下)

1.3.2在线体温筛查

部署方案建议

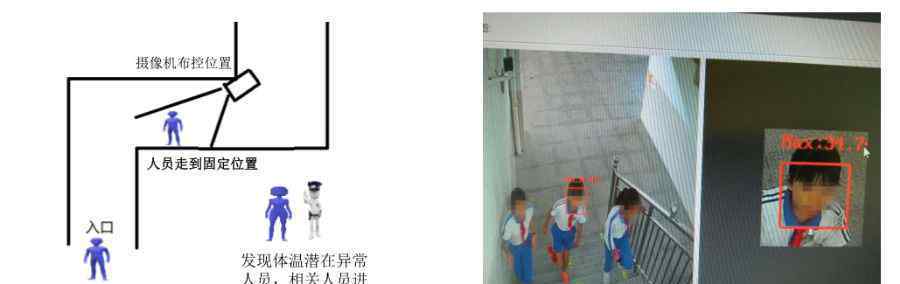

由于人体表面体温受当前活动状态和环境影响较大，建议在环境稳定、人体状态稳定时在线筛选体温，准确度较高。如左图所示，建议在入口走廊后部署入口测温设备。这时候人的状态是平静的，环境是稳定的，效果会更好！
