变压器是交流电路中一次系统和二次系统之间的连接元件，其工作原理与变压器基本相同。变压器包括电压互感器和电流互感器。
一个
电压互感器
电压互感器按其绝缘结构可分为干式、浇注式、油浸式和充气式。按相数可分为单相和三相，按绕组数可分为双绕组和三绕组。根据安装位置，可分为室内型和室外型。35kV及以下多为室内型，35kV及以上多为室外型，绝缘间隙明显。其外观如下图所示。
电能表的工作原理
当电能表接入被测电路时，交流电流流过电流线圈和电压线圈，这两个交流电流分别在其铁芯中产生交变磁通；交变磁通通过铝盘，在铝盘内感应出涡流；涡流在磁场中受力作用，使铝盘获得扭矩(驱动扭矩)而转动。负载消耗的功率越大，流过电流线圈的电流越大，铝板中感应的涡流越大，转动铝板的扭矩越大。也就是说，扭矩与负载消耗的功率成比例。功率越大，扭矩越大，铝板旋转越快。铝板转动时，还受到永磁体产生的制动力矩的影响，与驱动力矩相反；制动力矩与铝板转速成正比，铝板转速越快，制动力矩越大。当驱动力矩和制动力矩达到暂时平衡时，铝盘就会匀速转动。负载消耗的电能与铝板的转数成正比。铝板转动时，带动计数器指示消耗的电能。这就是电能表的简单工作过程。
电度表的使用
对于直接接入线路的电能表，根据负载电压和电流选择合适的规格，使电能表的额定电压和电流等于或略大于负载电压或电流。此外，负载的功耗应大于电能表额定值的10%，否则不允许测量。有时候连铝板都根本不能旋转。所以电能表不能选太大。太小的话容易烧坏电能表。
电能表接线图

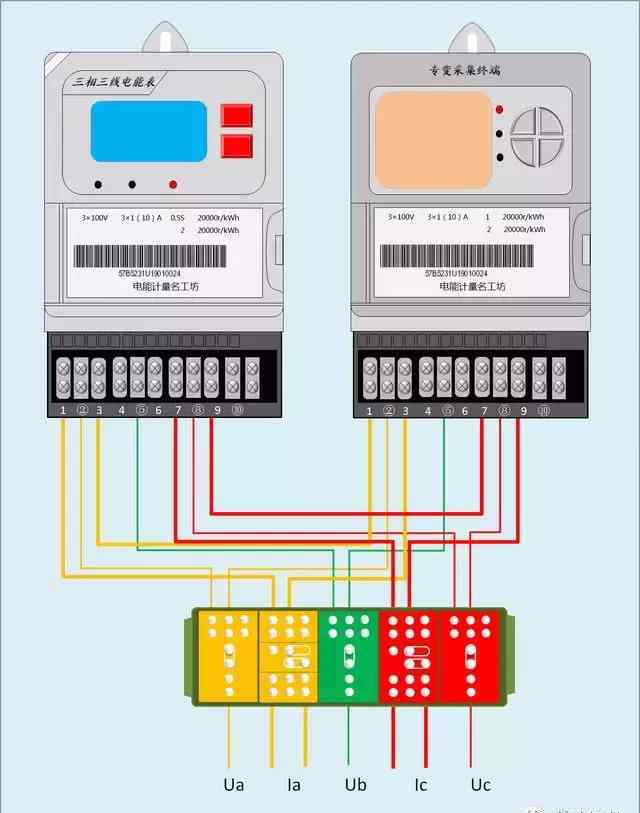

三相三线电能表组合接线示意图

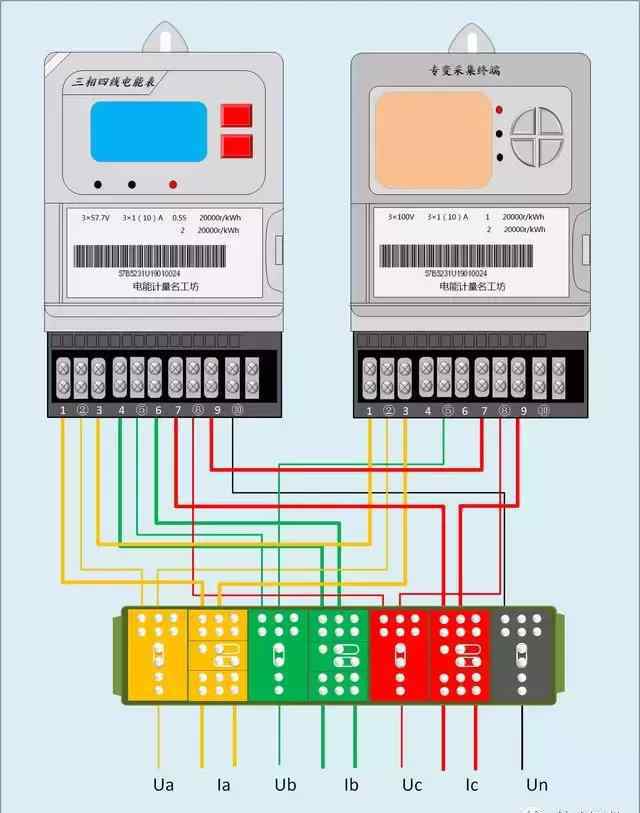

三相四线电能表组合接线示意图

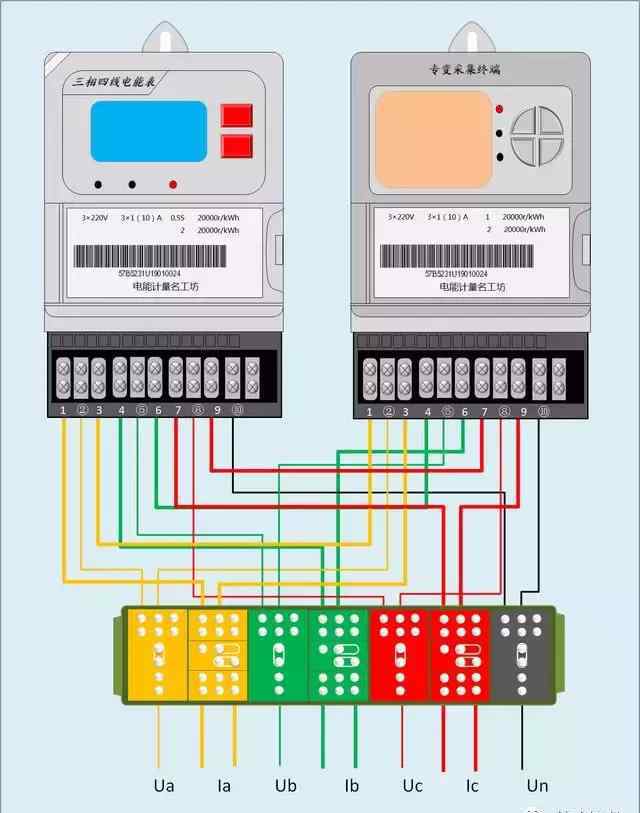

三相四线电能表组合接线示意图
