贴片led 【教程】焊接，加灯第一步！贴片LED的简易焊接教程

【教程】标签，不要解释太多。相信大家关注本微信官方账号只是为了看看教程技巧。但是，多读书，就得自己动手实践，才能升职。如果想看之前的教程，请点击微信官方账号下面的菜单。我们专门做了一个教程的汇总目录。

作者(id):火焰坦克

作者@火焰坦克分享了自己的led焊接经验，过程会详细介绍。总之还是需要大量的练习才能掌握。希望大家都能入门LED，成为灯皇~

以下是教程的文本:

首先看一下模型制作过程中常用的led。除了常见的两个长腿直入式LED灯，还有两种SMD LEDs，大的是一个5050封装的LED，里面有三个LED灯，超小的0805封装。

其他封装好的贴片led不推荐…或者连小镊子都夹不住。或者太大，还是用直入的好。

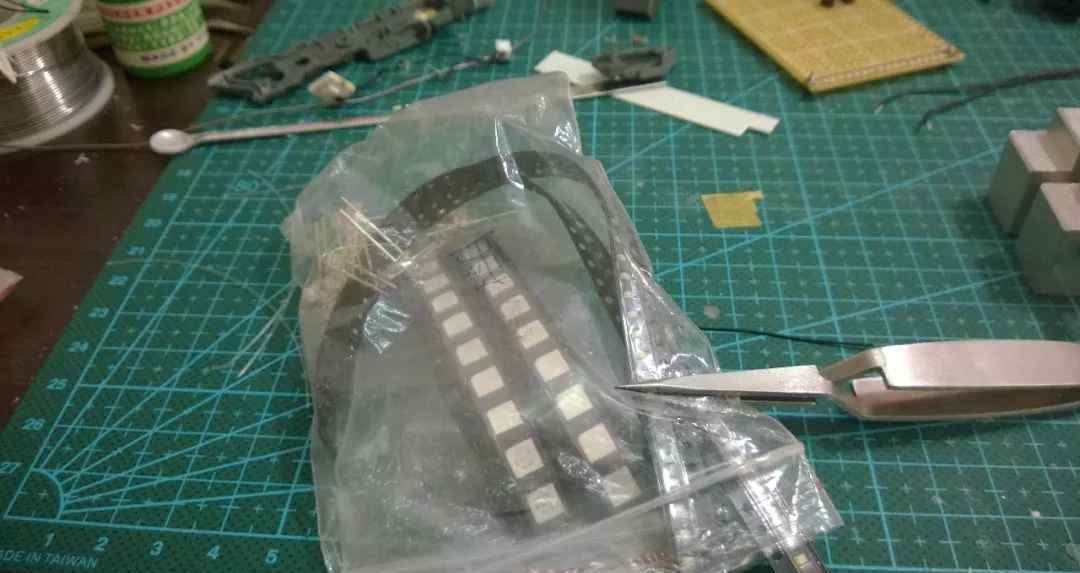

我用的几个LED图

让我谈谈必要的工具:

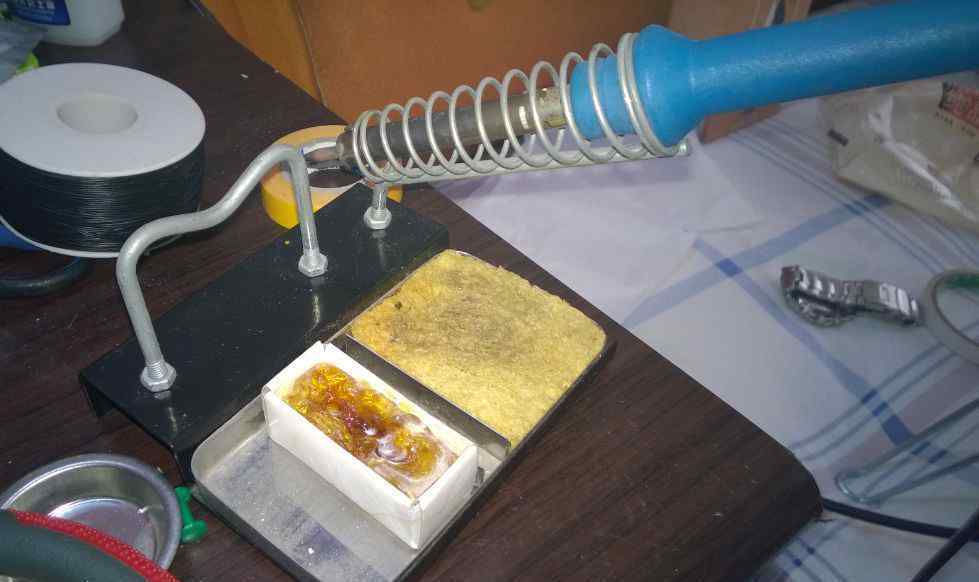

1、电烙铁，最好买烙铁架和配套专用海绵、松香。我用的是30W的普通烙铁。有条件的话建议买个好点的。海绵吸水。焊接前，烙铁用力摩擦海绵。一是临时用水降温，二是擦掉焊头上多余的锡。这是一个习惯性的动作。脚手架、海绵等。，都是便宜货。30元是最好的烙铁，注意不要烫伤手。

2、焊膏(膏)、牙签。

焊丝常用于焊接电路，但不适用于余量。1.太忙了，2。量很难控制，焊接难度大大增加，去买小瓶锡膏。如图，大概15元。至于牙签，用它们挖锡膏...

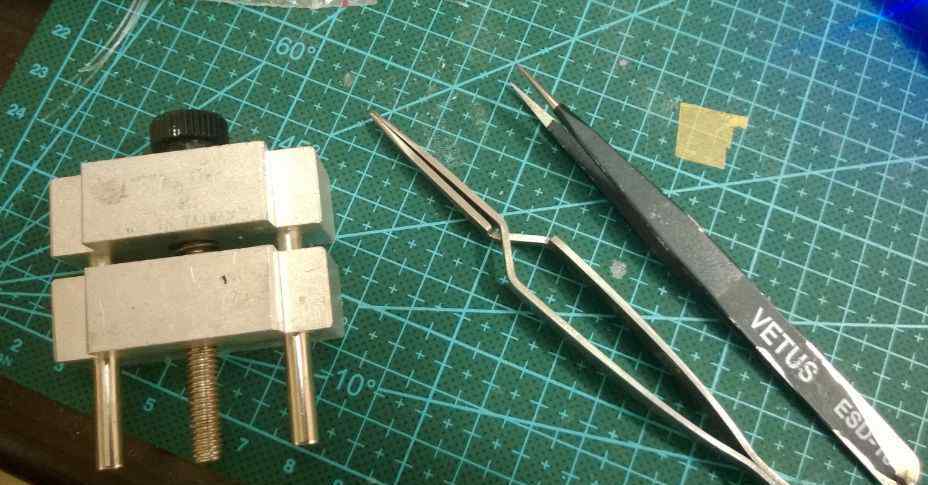

3.镊子和餐具。镊子一般用来做模型(一定要尖，越尖越好)。这里建议还是用这个可以自己夹住的镊子比较好，可以腾出一只手，或者有条件的有金属虎钳帮忙也不错。

4.漆包线和单芯线。

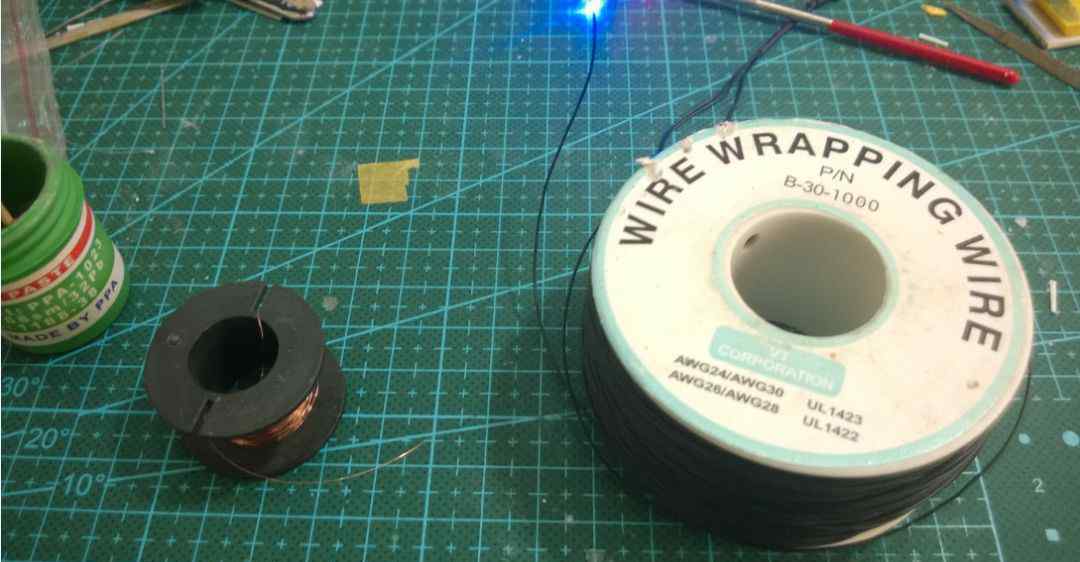

如图，有超细漆包线和单芯包绝缘橡胶线。一般用单芯线就好，除非空确实有限，那就用漆包线吧，因为太容易断了(几根线可以混成一股)。都是很便宜的东西。

5.卫生纸和棉签也可以用来擦脏东西。

焊接工艺:

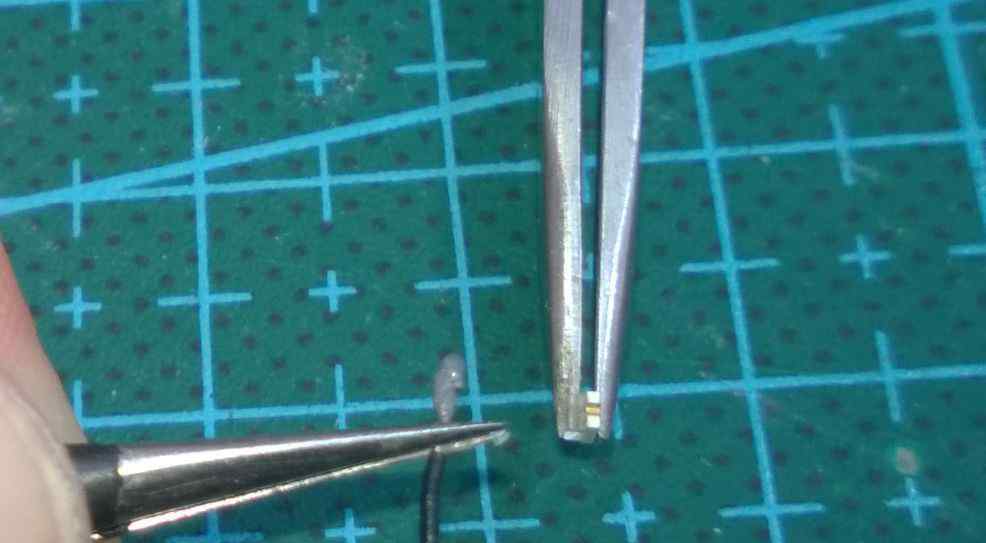

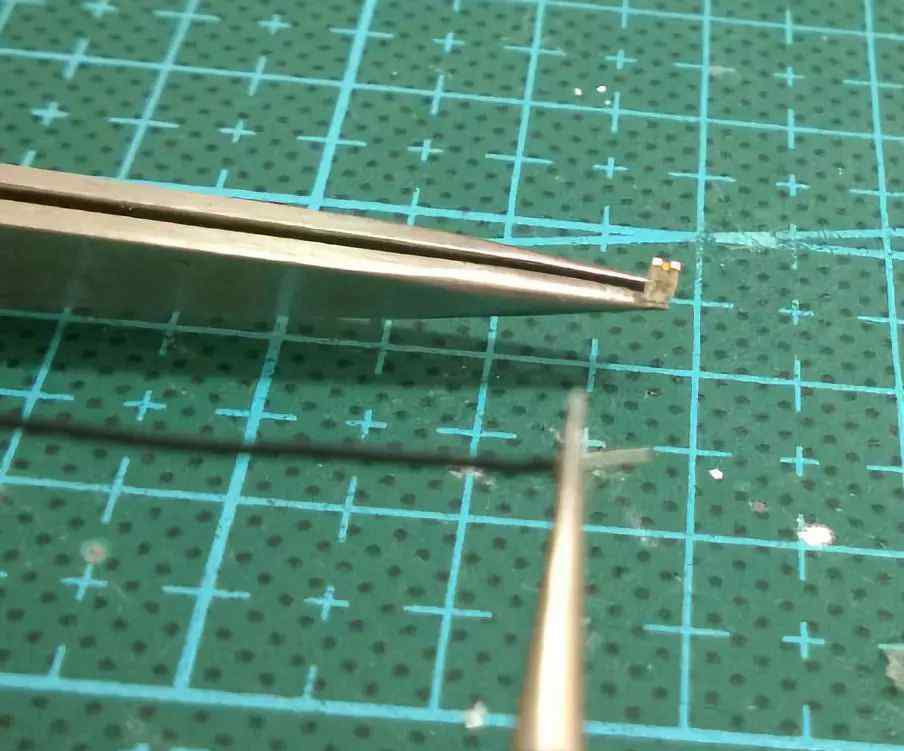

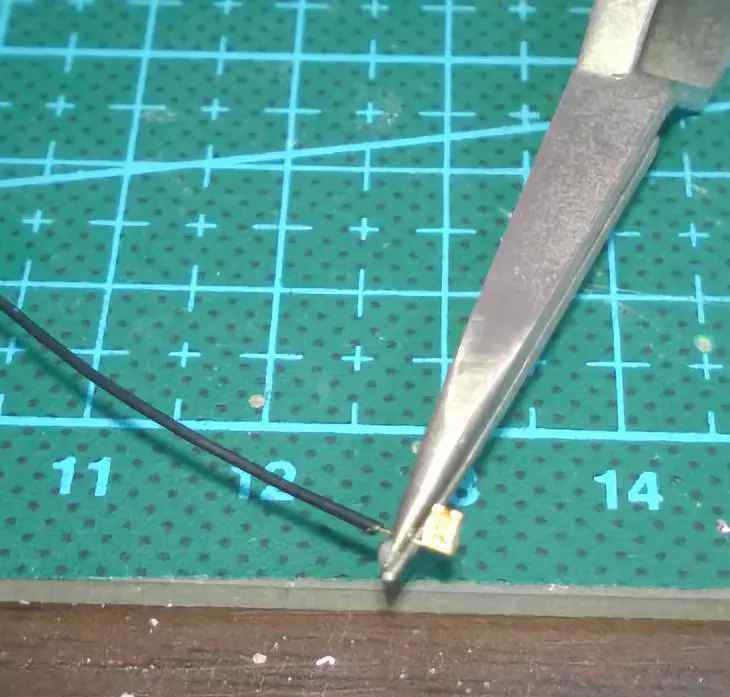

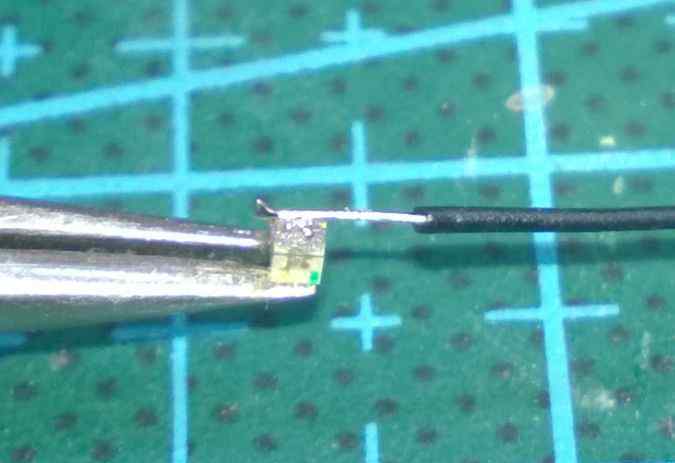

1.用镊子夹住贴片，可以是一端的金属部分，也可以是侧夹，但注意不要压迫LED灯座的塑料部分，否则会被烙铁加热而软化变形(你会一直记得多烧几个)。

绿色的是负极。

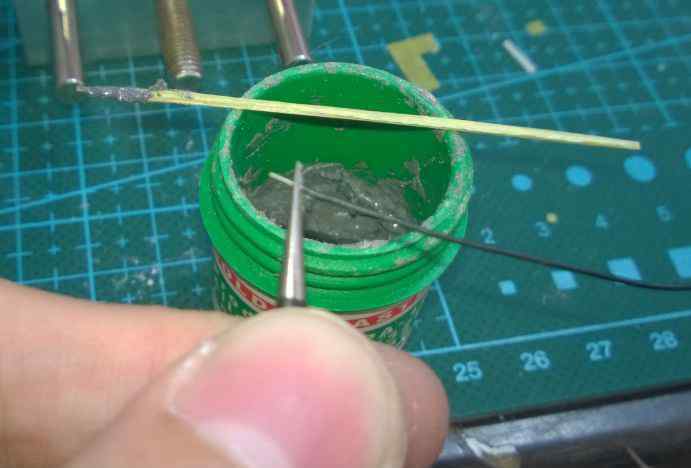

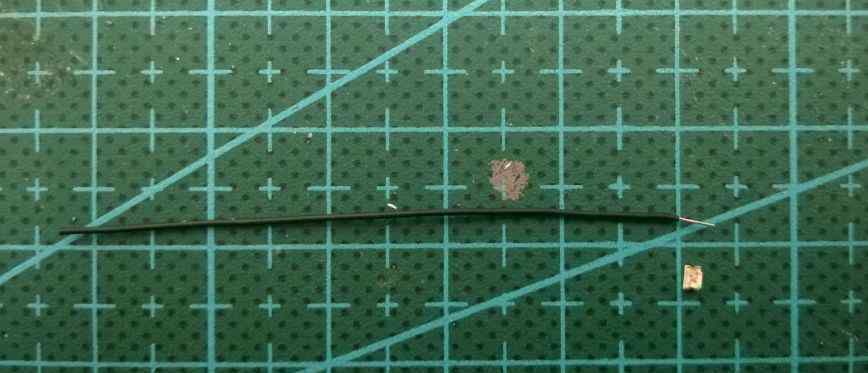

2.在电线上放少量锡膏。具体可以看图。用的多了，有经验就知道多少合适了。

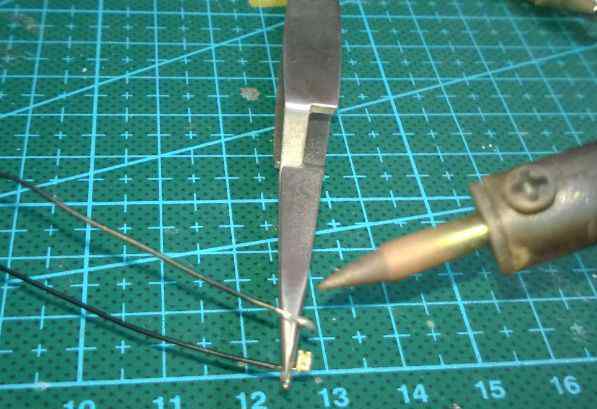

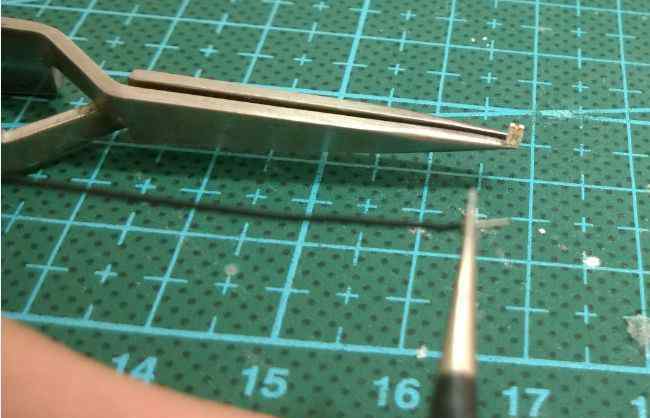

3.左手线和右手烙铁。首先清洁焊头，然后用锡膏沾在LED段金属部分的导线部分，用烙铁轻轻点一下。锡膏变成有光泽的金属形状，时间不宜过长(注意不要垫在金属物体上进行焊接，因为散热效果好，焊接温度太老)。如果不成功，请将其擦拭干净并重复步骤2。(此处多加练习)焊接后，用金属镊子帮助散热，小心烫伤。

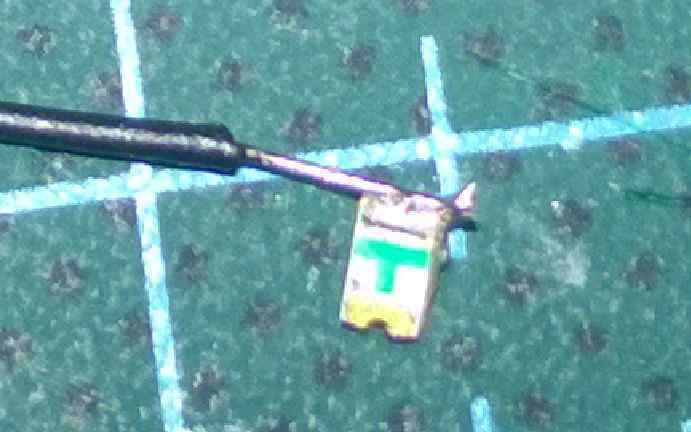

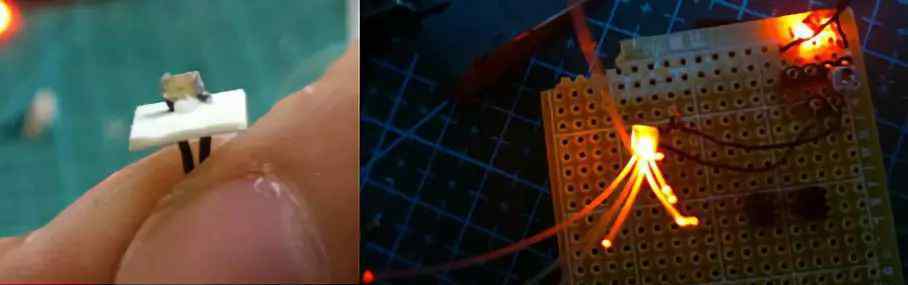

4.如上图焊接后，擦去多余的锡膏，另一面与234相同。

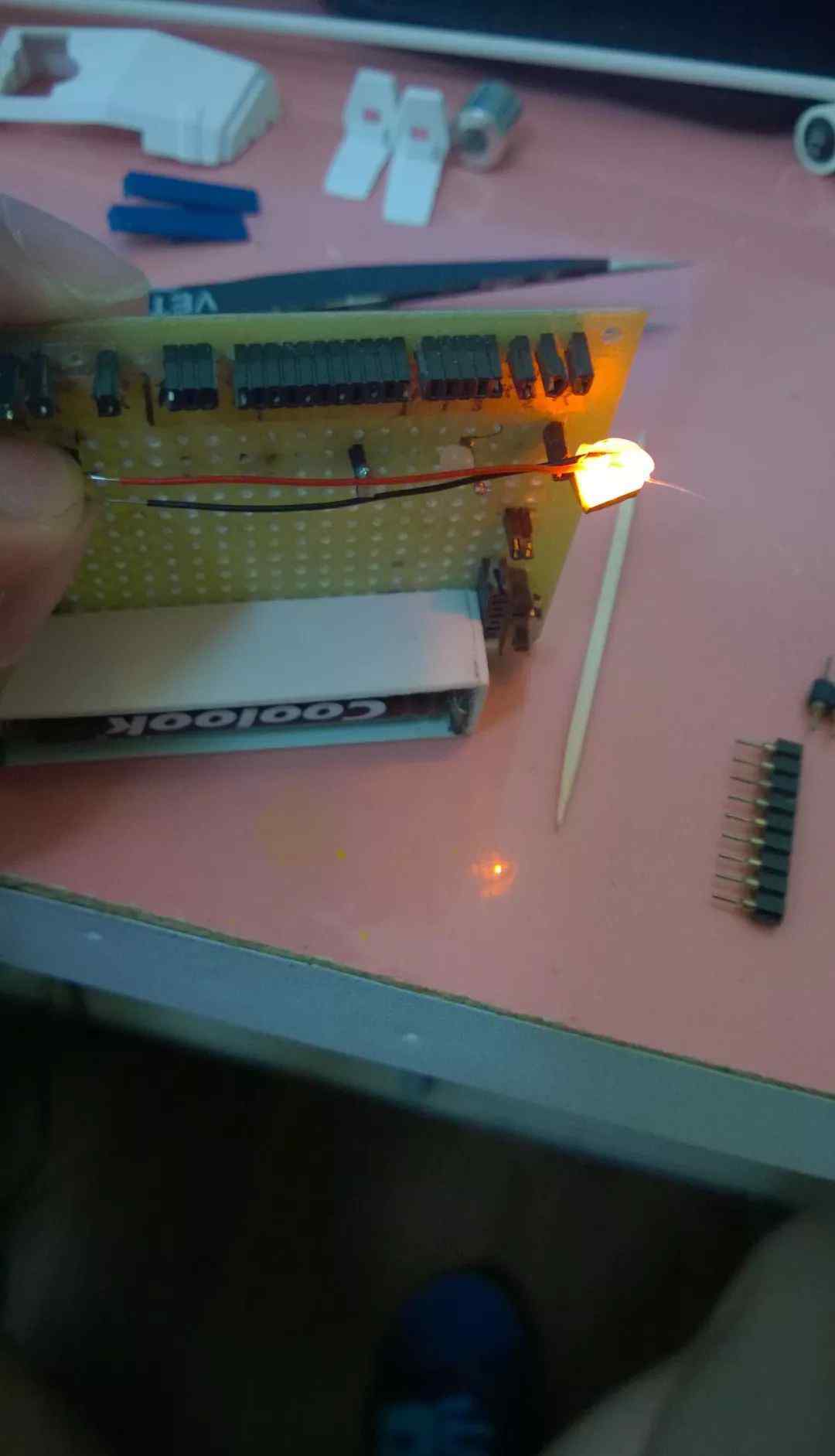

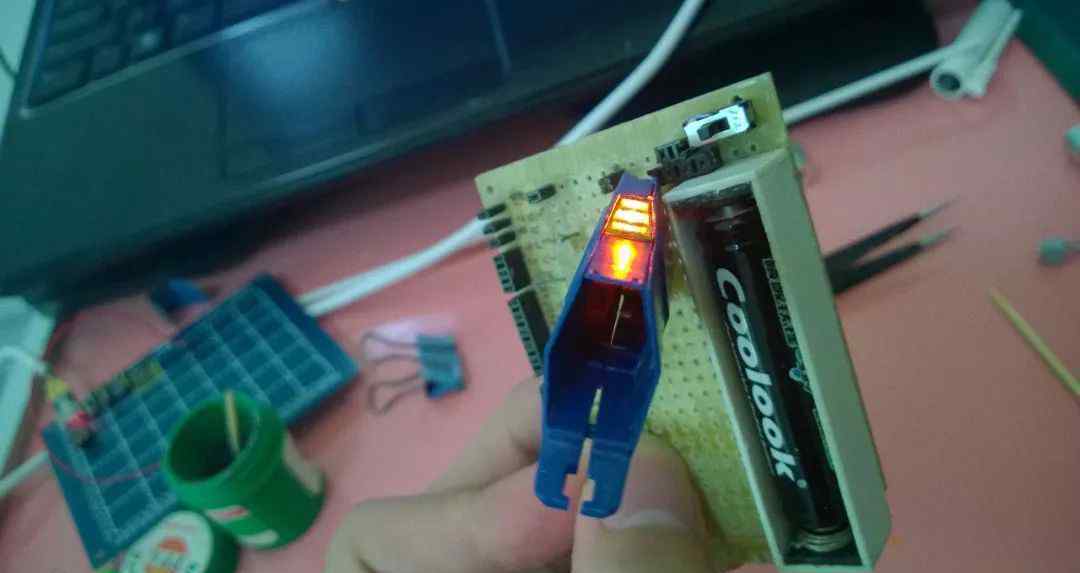

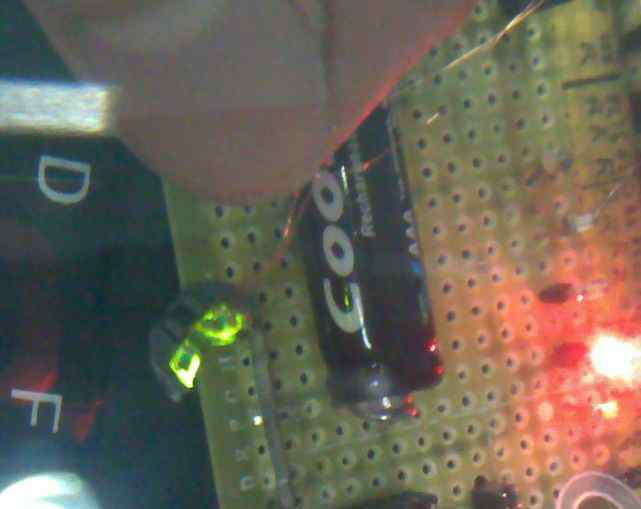

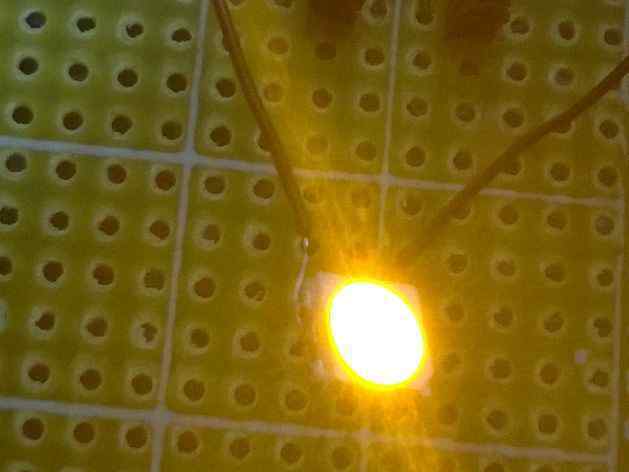

5、完成，尝试连接电源！建议买一些电路板做个电路测试。

注意各种贴片LED的最大电压是不一样的，超过最大电压LED灯就会烧坏。具体参数为:红光和黄光为2.0-2.5V，白光。蓝光和绿光为3.0-3.5V

所以，连接2节干电池或3.2V充电电池时，最好连接一个上下100ω的电阻，连接5V的USB电压时，约为500ω。自己算还是百度算，忘了。

本文为焊接教程。至于照明教程和电路教程，请另找。

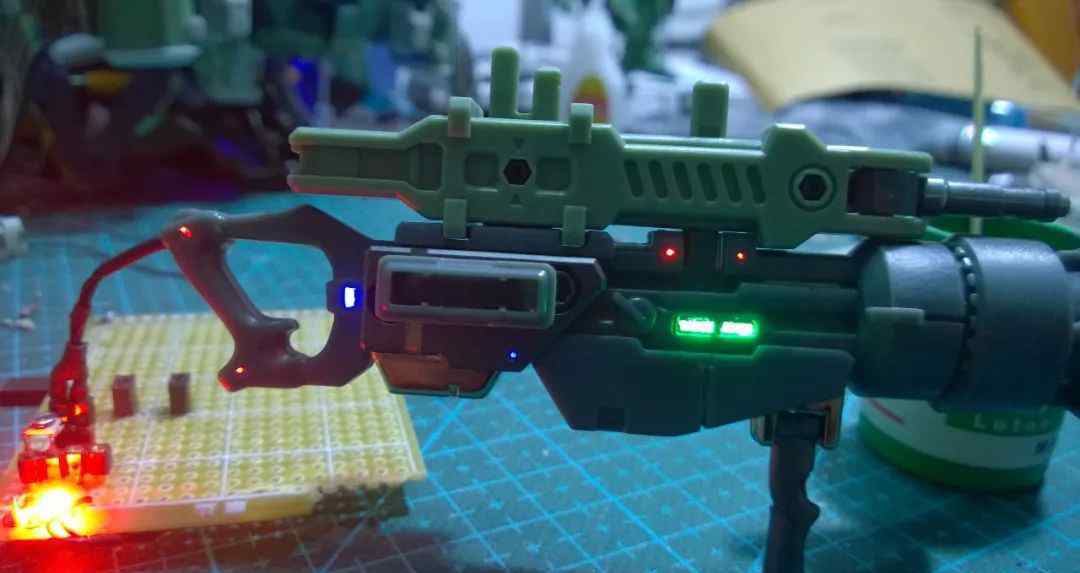

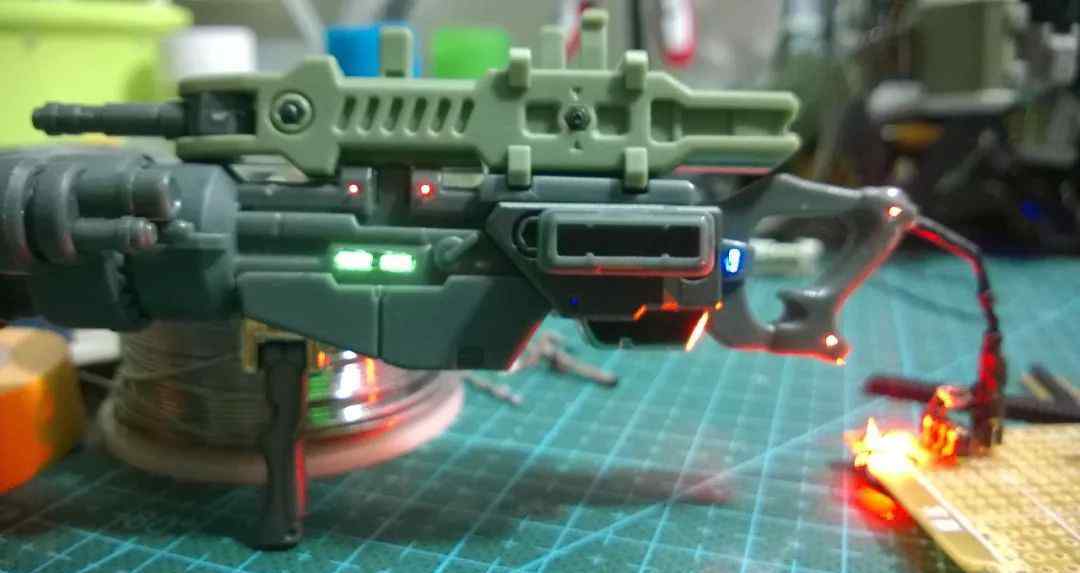

放几个自己的焊接例子，享受一下！

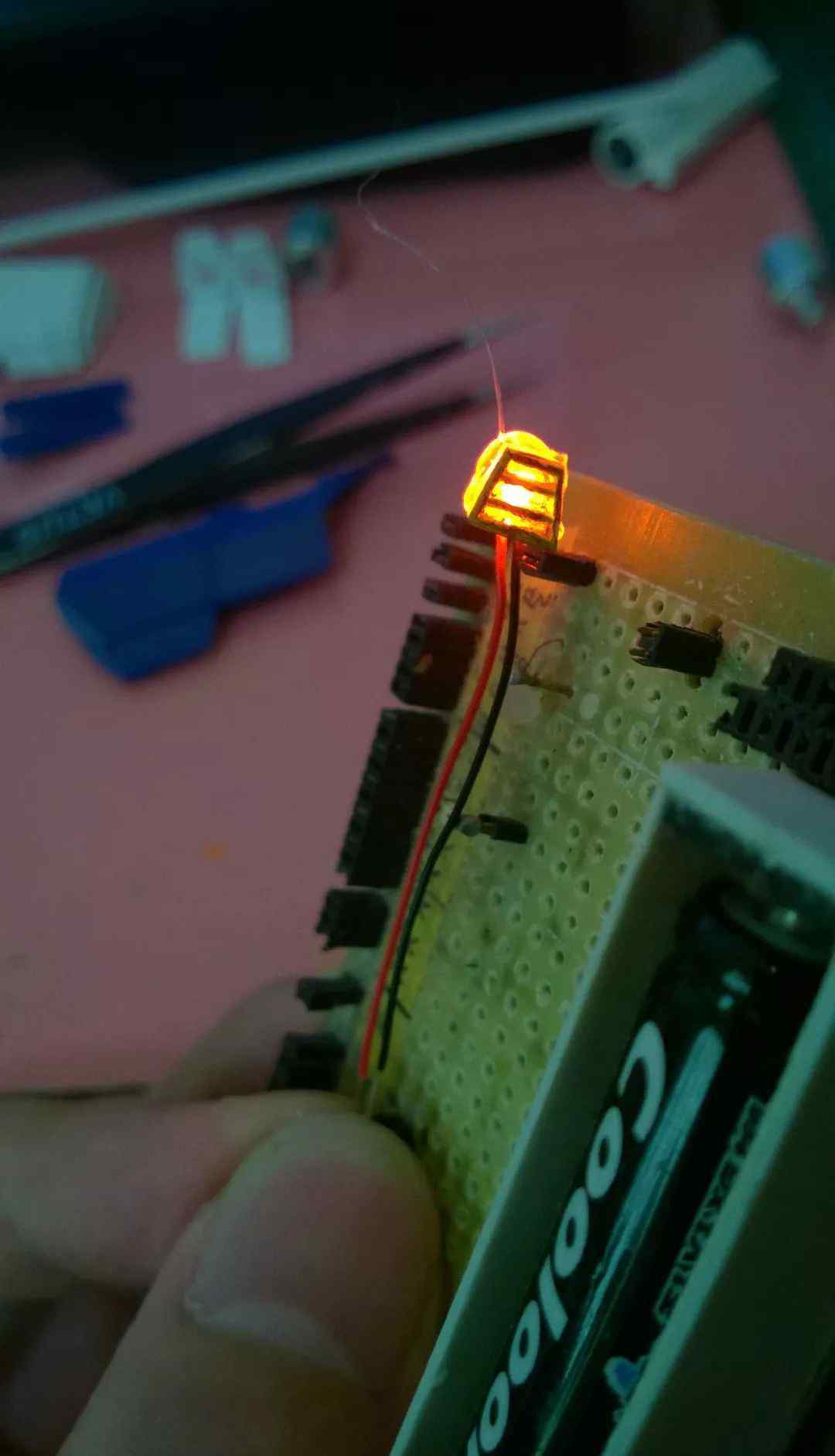

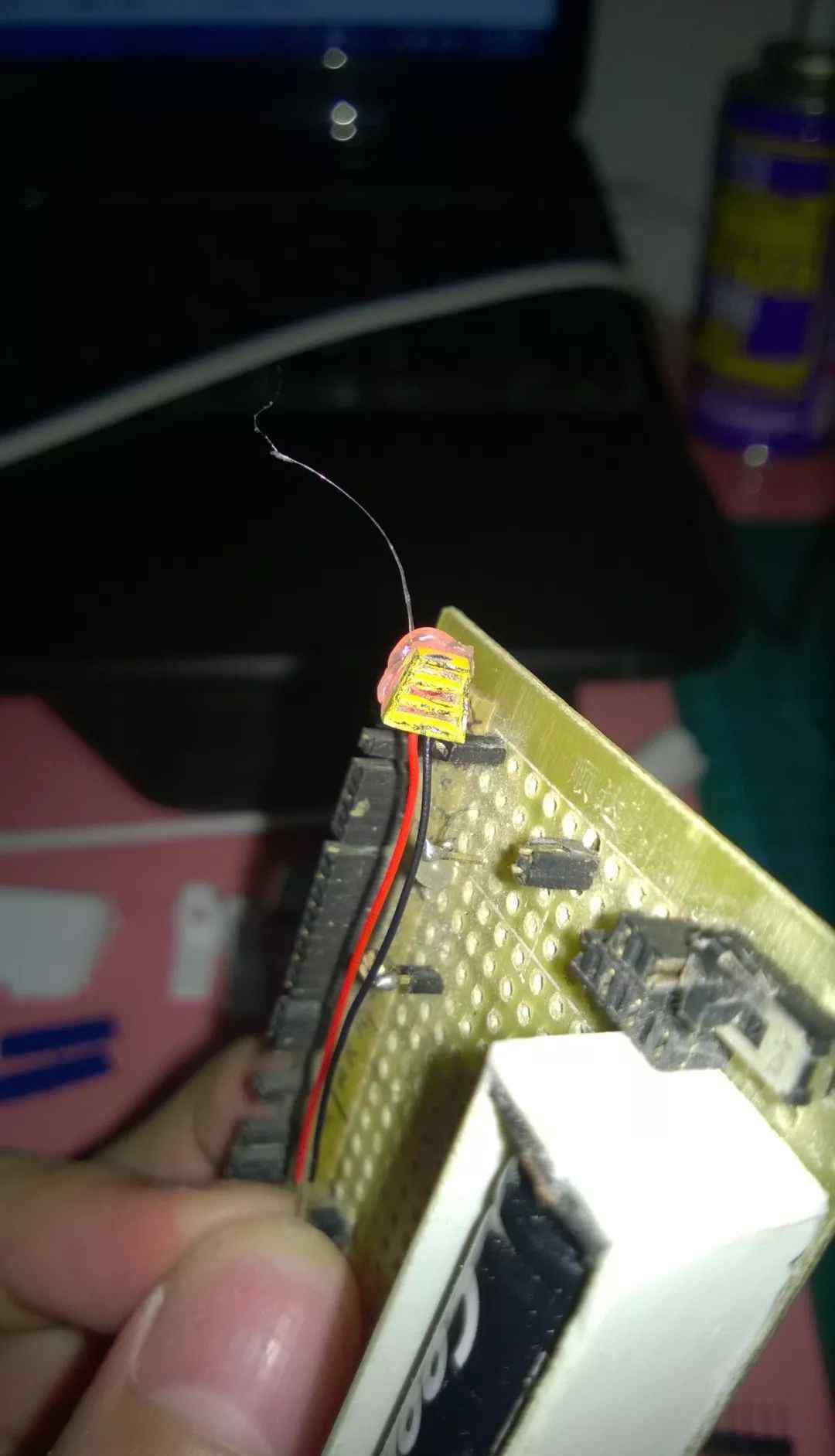

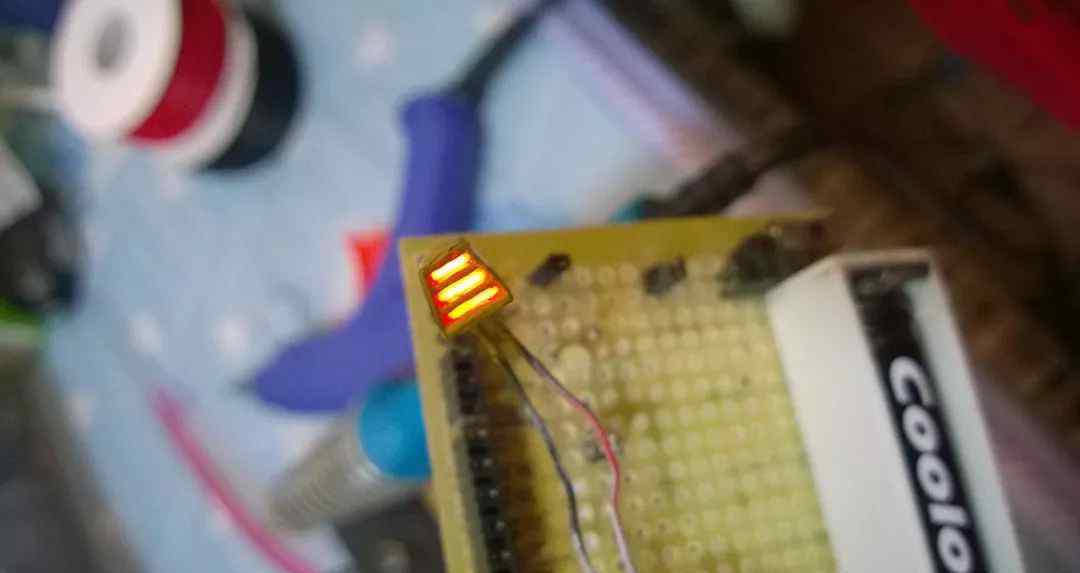

5050封装的led记住，每侧的三个引脚分别是三个led的正级和负级，只有连接才能完全点亮。

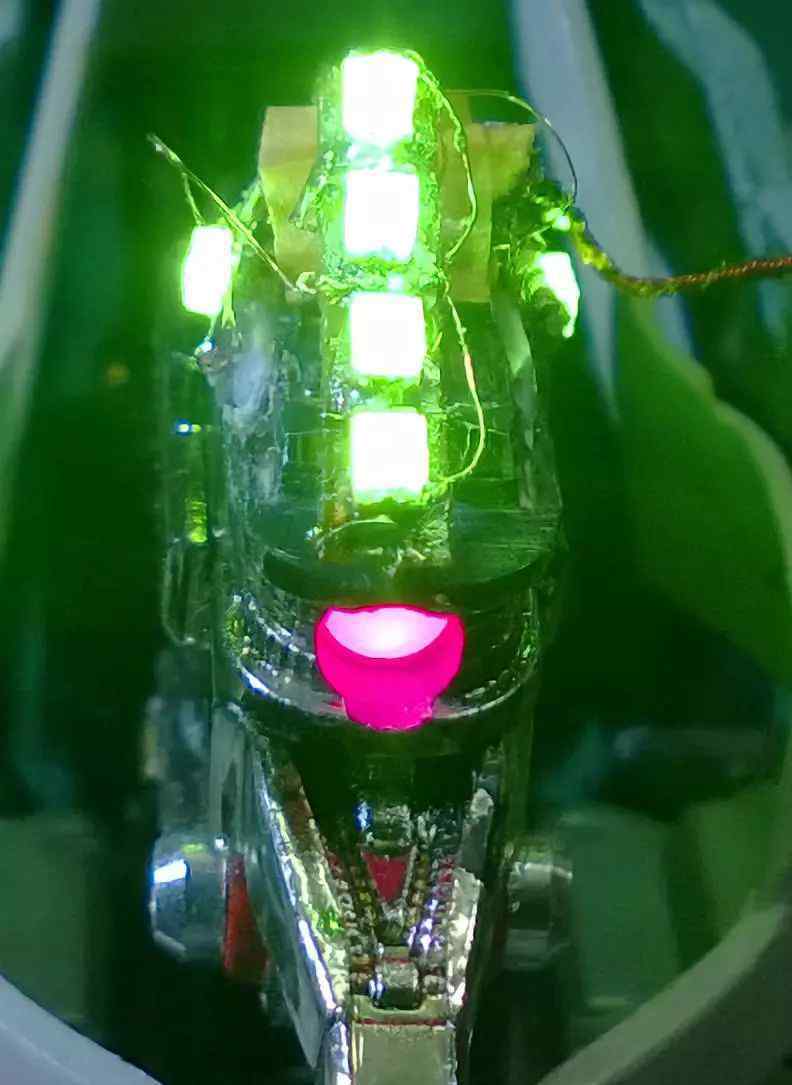

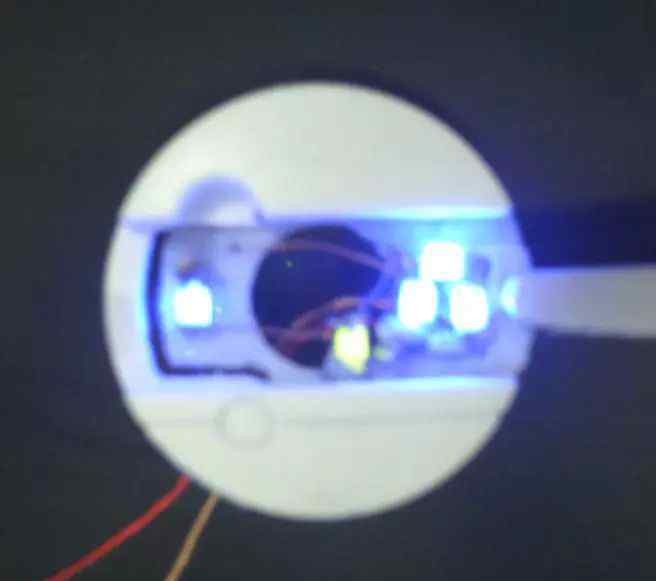

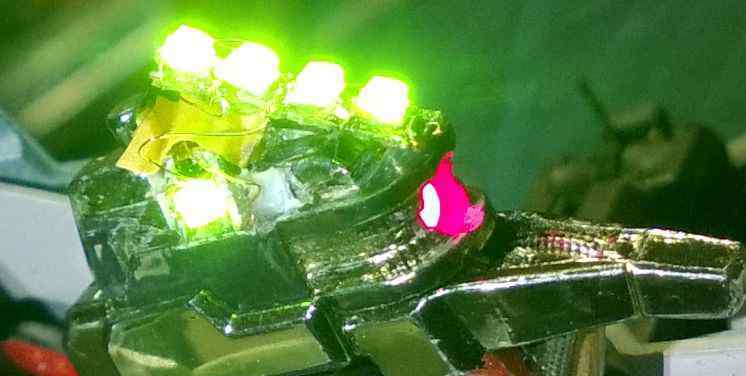

艾伦666头8LED，照明强迫症。。。。。。

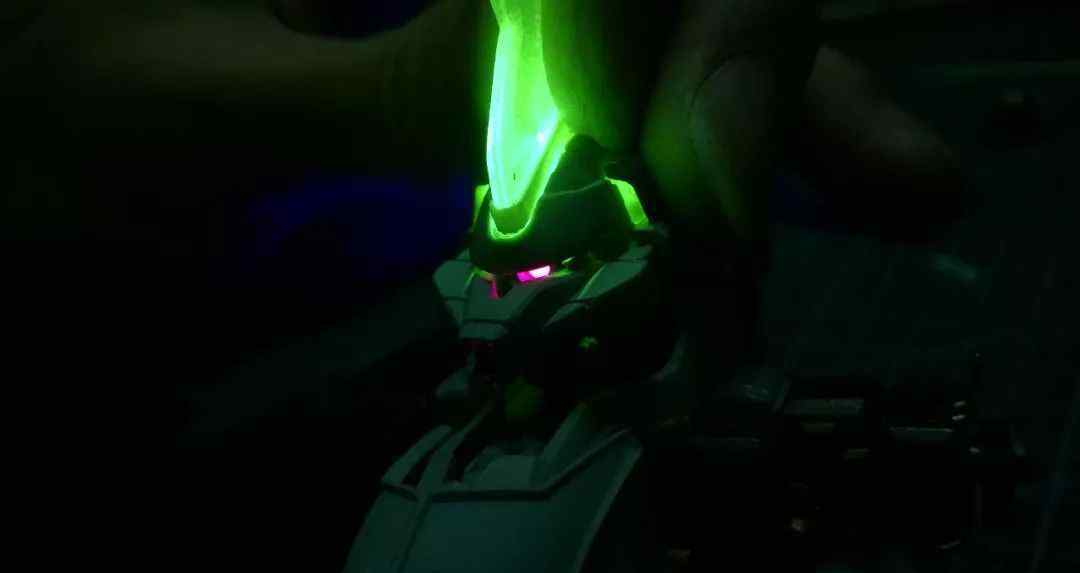

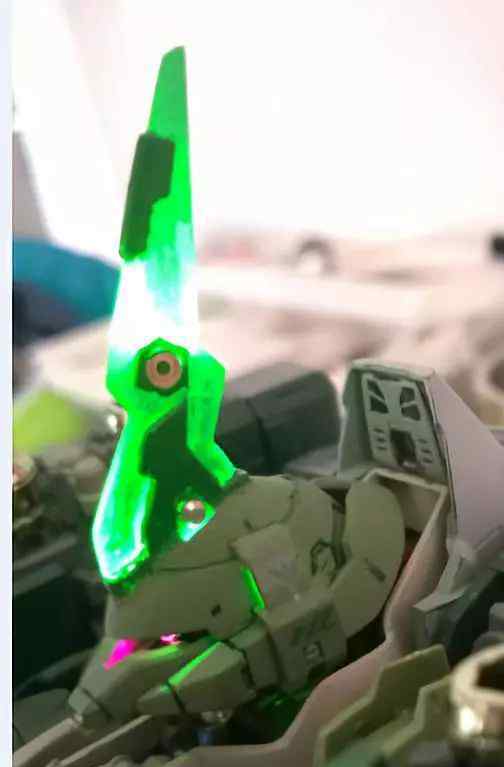

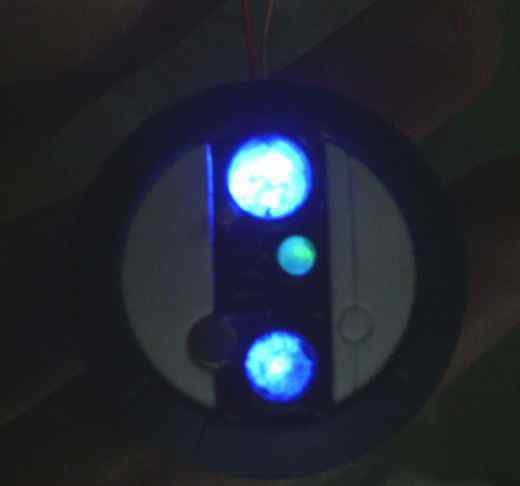

MG独角兽的眼睛换成透明部件和双led

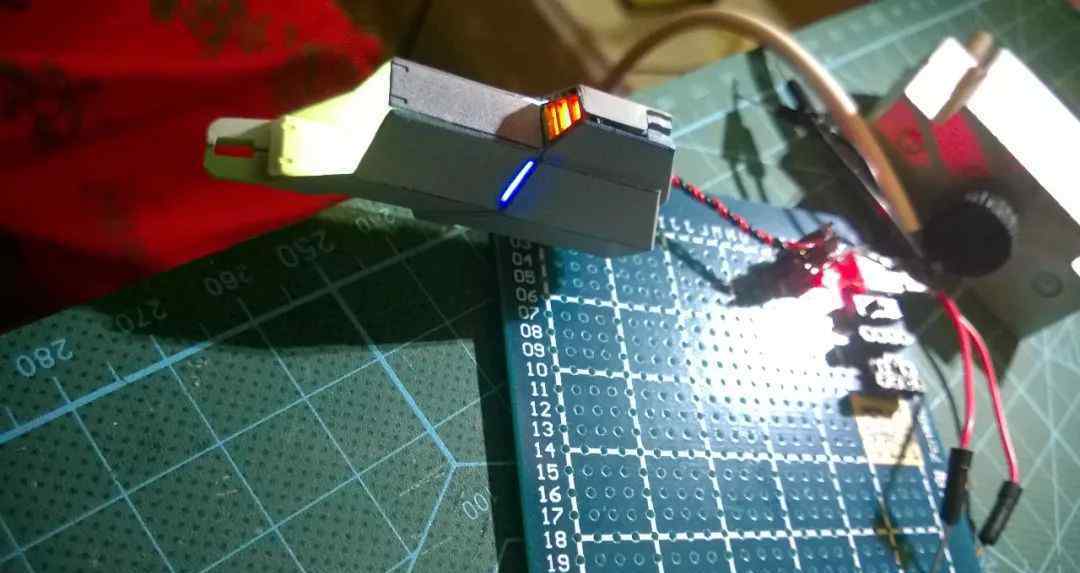

MG EXS景点，5盏灯

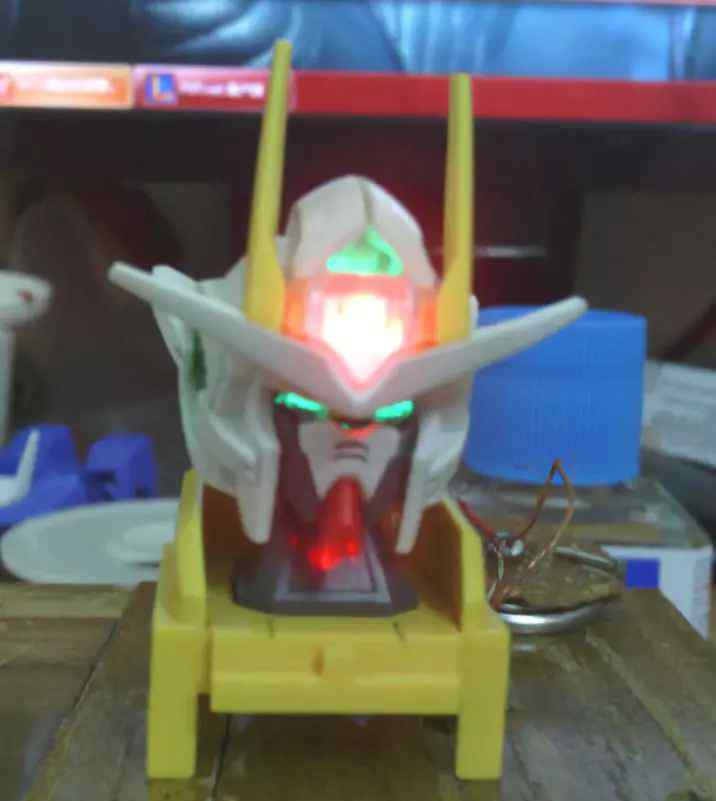

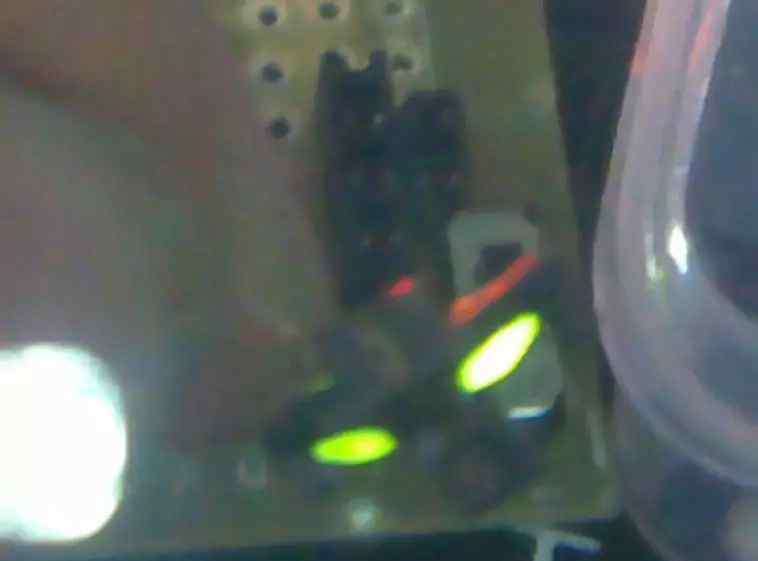

00R眼睛+天线灯
