天然气长输管道常用的清管器有清管球、聚氨酯泡沫清管器、机械清管器、测径清管器、智能清管器(漏磁检测清管器)、减少混油顺序输送的隔离清管器。清洁剂分类如下:
一、清管球
清管球采用氯丁橡胶制成,中等空,壁厚为管径的10%(30~95mm)。注入的水由清管球上注水口的单向阀控制,进而控制清管球的干扰。清管球主要清除管内积聚的液体和分离介质,包括油品顺序输送过程中不同油品的分离,水压试验过程中管内空气体的清除。清管球的缺点是清除结块和灰尘的能力差。比如分支管道直径大于主干管道直径的1/2,或者采用等径三通,没有保护屏障,容易造成粘球失效。
二.聚氨酯泡沫猪
聚氨酯泡沫清管器长度为管径的1.75~2倍,过盈量一般为管径的25mm或5%~10%。具有较高的弹性、韧性和一定的耐磨性,变形量超过50%。泡沫猪传球能力强,容易过肘。即使被卡,也可以通过其高变形性能,也可以通过增加压力将其折断,管道自行堵塞,不会发生失压事故。泡沫清管器产生的泡沫碎片对管道内壁无损伤,适用于内壁有涂层的管道清洗。缺点是清除杂物能力一般,主要用于管道吸水去污,只能使用一次,运行距离短。

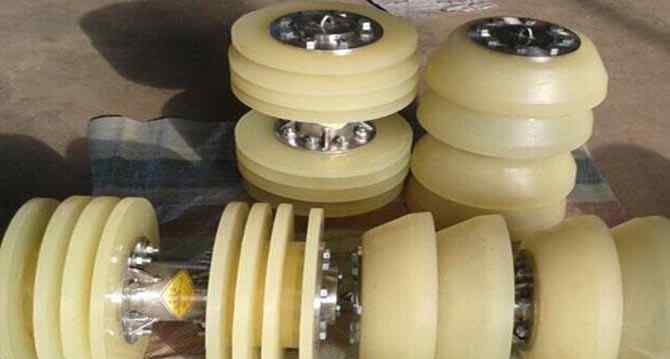

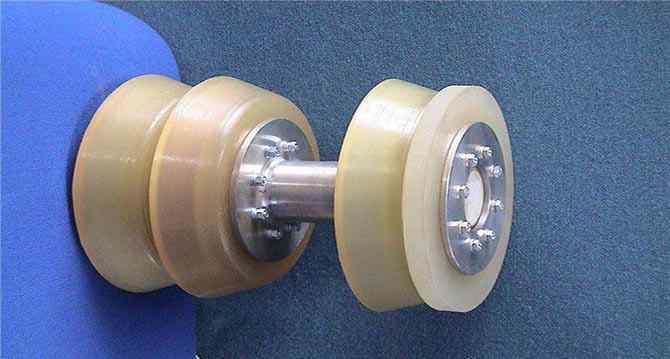

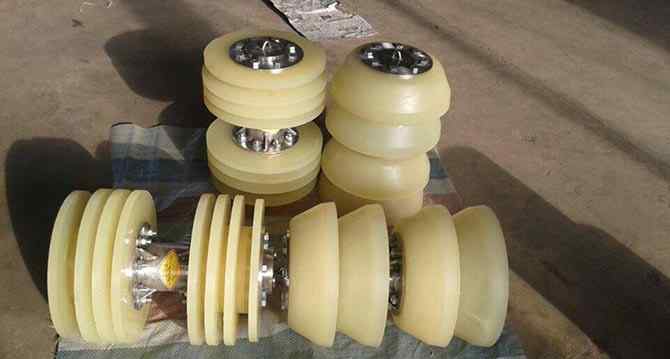

三.机械猪
机械清管器不仅可以清除管道中积聚的液体,还可以清除固体杂质。根据需要安装钢刷和刮刀,以增强清管效果。机械清管器使用寿命长,一般可运行800~1000km,可配备跟踪设备、卡尺板、磁铁等。缺点是通过性差,不适用于多弯头、阀门、大变形管道。国内管道使用的机械清管器主要有圆盘形杯形清管器和双向直清管器。碟形杯形清管器的干扰一般为管径的3%~5%,其通过能力优于双向直清管器。碗猪在管道中运行时保持固定的方向,主要用于清除管道中的液体、灰尘等污垢。双向直清管器的清除能力优于皮碗清管器,特别是能有效清除管道中的悬浮污物。与碟形皮碗相比,磨损更快,运行距离更短,短距离管段清管效率更高。直猪可以双向移动。管道投产或长时间不清管运行时,如发生堵塞,可通过反吹疏通。
四.测径猪
清管器测量管道的几何形状、椭圆度、不平度和焊缝熔深等参数,可以提供管道状况的原始基础数据,为管道维护和清管提供依据。定径清管器直径约为管径的60%,皮碗柔韧性好,可通过收缩15%的孔。井径仪清管器的关键技术是速度控制、检测精度、可靠性和后期数据处理分析。在智能清管(管道内检测)之前,应启动卡尺清管器,以确定管道的内部条件,并测试管道的通过能力。
V.智能猪
智能猪由数据采集传感器、支撑系统、驱动系统、皮碗(钢刷)、探头、供电系统、信号处理系统组成,长度是普通猪的4~5倍。为了使管道中的检查顺利进行,在启动智能清管器之前,先启动普通清管器清理管道,然后启动测径清管器确定管道的内部状况和通过能力。智能清管器采集并确定的管道信息包括管道几何变形测量、管道凹痕、褶皱、椭圆度、弯曲半径等信息;管道的金属损耗、结蜡和腐蚀程度;管道裂纹缺陷的位置、面积和严重程度。
