隔膜泵工作原理 隔膜泵的工作原理、动态示意图以及正确选用和运行主意事项

隔膜泵，也称为控制泵，是执行器的主要类型，它接收调制单元输出的控制信号。隔膜泵通过动力来改变流体流量。隔膜泵由四种材料制成:塑料、铝合金、铸铁和不锈钢。隔膜泵根据不同的液体介质使用丁腈橡胶、氯丁橡胶、氟橡胶、聚偏氟乙烯和聚四氟乙烯。来满足需求。它安装在各种特殊场合，用于泵送常规泵无法泵送的各种介质。

隔膜泵根据执行机构使用的动力可分为气动、电动和液压泵，即以压缩空气体为动力源的气动隔膜泵、以电力为动力源的电动隔膜泵、以液体介质压力为动力源的电液隔膜泵、电磁阀、电子、智能和现场总线隔膜泵等。根据它们的功能和特性来选择。隔膜泵产品种类多，结构多样，并且在不断更新变化。一般来说，阀门是通用的，可以与气动执行器、电动执行器或其他执行器配合使用。

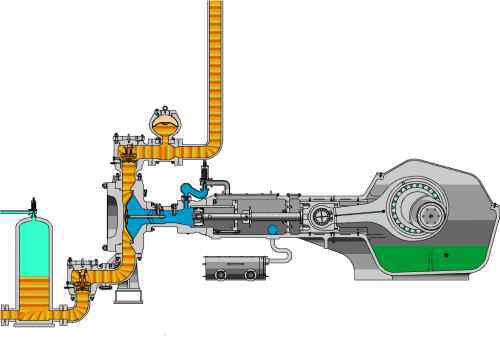

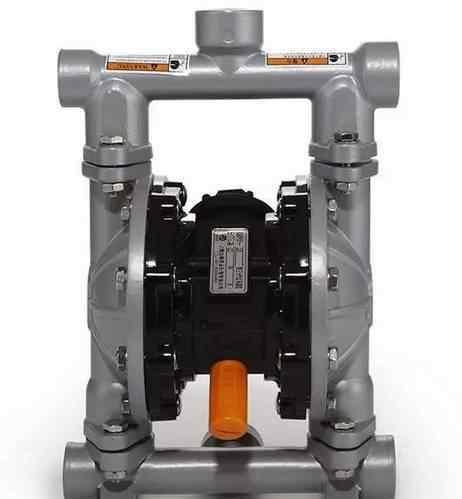

气动隔膜泵常用的材料有五种:塑料、铝合金、铸铁、不锈钢和聚四氟乙烯

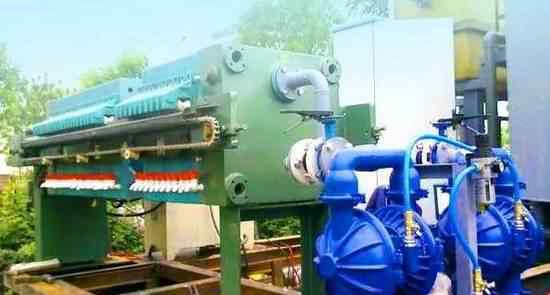

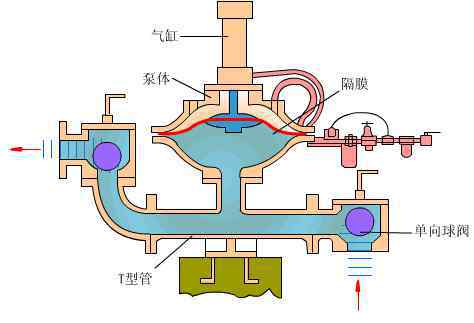

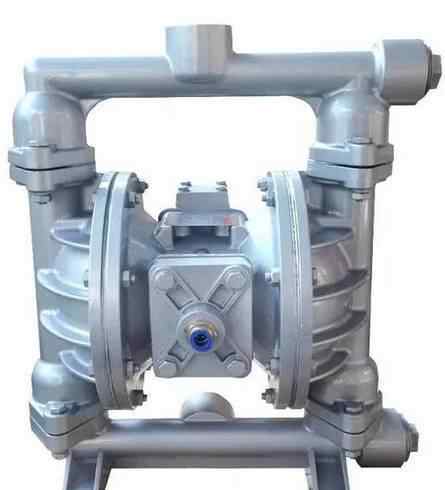

气动隔膜泵的工作原理:为了防止活动立柱与腐蚀性液体直接接触，用隔膜将缸腔和液体隔开，这本质上就是往复泵的原理。气动隔膜泵有四种材料:工程塑料、铝合金、铸铁和不锈钢。

电动隔膜泵有四种材料:塑料、铝合金、铸铁和不锈钢

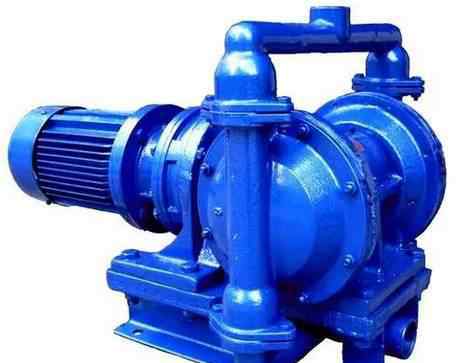

电动隔膜泵工作原理:电机驱动左右两端柱塞上的隔膜往复运动。四个单向球阀安装在左右泵室中。隔膜的运动改变了工程腔内的容积，迫使四个单向球阀交替开启和关闭，从而连续吸入和排出液体。

隔膜泵使用丁腈橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四氟乙烯等安装在各种特殊场合。根据不同的液体介质，泵送不同的介质以满足需要。

如何正确选择隔膜泵

隔膜泵由致动器和阀门组成。隔膜泵的执行机构有气动执行机构和电动执行机构，型号分别为QBY气动隔膜泵、QBK气动隔膜泵和DBY电动隔膜泵。隔膜泵的主体由塑料、铝合金、铸铁和不锈钢四种材料制成，根据液体或气体介质的要求进行选择。

隔膜泵中的膜片是由丁腈橡胶、氯丁橡胶、氟橡胶、聚偏氟乙烯和聚四氟乙烯根据不同的液体介质制成，以满足不同用户的需求。它安装在各种特殊场合，用于泵送常规泵无法泵送的介质，均取得了令人满意的效果。因此，订购时应指定介质类型。

隔膜泵的具体选型

1.隔膜泵运行模式的选择:

对于隔膜泵运行方式的选择，主要从三个方面考虑:

一、工艺安全生产；

b、媒介的特性；

c、保证产品质量，最大限度减少经济损失。

2.隔膜泵流量特性的选择；

隔膜泵流量特性的选择可以从理论上进行计算，但所用的方法和方程比较复杂。目前多采用经验标准，具体考虑以下几个方面:

分析和选择调整系统的调整质量；

考虑工艺管道；

负荷变化分析。

3.隔膜泵直径的选择:

隔膜泵直径的选择和确定主要基于阀门的流量，即cv。在设计和选择各种项目的仪表时，应计算隔膜泵的cv，并提供隔膜泵的设计规范。从隔膜泵的cv计算到阀门直径的确定，一般需要以下步骤:

A.计算流量的确定。现有生产能力、设备负荷和介质条件决定了计算流量的qmax和qmin。

b、阀门前后压差的测定。根据选定的阀门流量特性和系统特性选择s，然后确定计算的压差。

C.计算cv。根据调整后的介质，选择合适的计算公式和图表，得到cmax和cmin。

d、选择CVS。根据cmax，选择>:Cmax及其最接近的c级.

e、隔膜泵开度计算。一般要求最大计算流量开度≯90%，最小计算流量开度≮10%。

f、检查隔膜泵的实际可调比。一般实际可调比≮10。

G.阀座直径和公称直径的测定。经核实，按c确定。

4.隔膜泵类型的选择

隔膜泵阀体类型的选择

阀体的选择是隔膜泵选择中最重要的环节。隔膜泵阀体有很多种，常用的有10种，直通单座、直通双座、角度、隔膜、小流量、三通、偏心旋转、蝶阀、套筒、球体。在选择阀门之前，仔细分析控制过程的介质、工艺条件和参数，收集足够的数据，了解系统对隔膜泵的要求，并根据收集的数据确定要使用的阀门类型。在具体选择时，可以考虑以下几个方面:

A.耐磨性当流体介质为含有高浓度磨粒的悬浮液时，阀芯与阀座的结合面每次关闭都会受到严重摩擦。因此，阀门的流动路径应该是平滑的，阀门的内部材料应该是坚硬的。

B.耐腐蚀性由于介质具有腐蚀性，如果能满足调节功能，尽量选择结构简单的阀门。

c、阀芯的形状和结构主要根据选定的流量特性、不平衡力等因素来考虑。

D.介质的温度和压力当介质的温度和压力较高且变化较大时，应选择阀芯和阀座材料随温度和压力变化较小的阀门。

e、防止闪蒸和空蒸发和空蒸发只发生在液体介质中。在实际生产过程中，闪蒸和空不仅会影响流量系数的计算，还会引起振动和噪声。

隔膜泵执行机构的选择

A.输出力的考虑

b、执行机构类型的确定

隔膜泵的选择是一项非常细致的工作，不仅需要扎实的专业理论知识，还需要丰富的实践经验。良好的选择不仅有利于控制回路中PID参数的整定，而且使调整后的参数得到更好的控制效果，大大延长了隔膜泵的使用寿命。隔膜泵的选择要因地制宜，不能一成不变，要在实践过程中不断总结和创新。特别是随着机电一体化技术、计算机和数字信息技术的应用，隔膜泵的结构和功能越来越完善和全面，为隔膜泵的选择提供了极大的方便。

有关注意事项

折叠式开放式驻车加载操作

隔膜泵由变频电机驱动。启停负荷过大或过小，短时间内负荷波动大，长时间低负荷运行等。，所有这些都会影响变频器。为了尽可能避免上述情况，强制要求启停负荷控制在30%左右，负荷的增减必须在一段时间内完成，从过程上有效维持变频器。

折叠压力系统的操作

仪表空的压力和隔膜泵的润滑油与主电机联锁，推进剂的充放气阀为气闭阀，必须始终保持一定的空气压。两个阀门的最小工作压力不低于0.4兆帕，因此仪表空的气压一般保持在0.15兆帕以上，即使停泵后仪表也不停机。

隔膜泵运行中，润滑油压力不应低于压力联锁值，润滑油出口过滤器压差不应过大。润滑油流量视镜中的钢球应处于上限位置，调节该流量时调节范围不宜过大，以免瞬时流量过大导致压力下降过快而造成联锁跳闸。

通过以上工艺改进，掌握操作要点，隔膜泵在运行过程中始终有一个稳定的工艺环境。经过一年多的运行，仅因电气原因跳闸一次，实现了长期、安全、高效运行。
