【空调内机】分体悬挂式空调内部结构及部件名称知识

一、主要部件安装位置

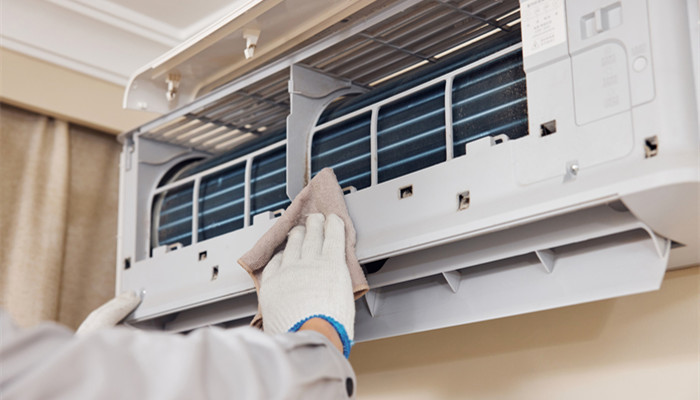

1、室内机械主要部件。

制冷系统：蒸发器；电控系统：电控盒(包括主板、变压器、环形稳健管温度传感器等)、显示板组件、步进电机。

通风系统：室内风扇、灌注风扇、套筒、上下和左右导叶

辅助部件：水桶。

2、室外机主要部件。

冷却系统：压缩机、冷凝器、四通阀、毛细管、过冷管组(单向阀和辅助毛细管)

电控系统：风机容量、压缩机容量；通风系统：室外风扇、轴流风扇；

辅助部件：电动机支架。

二、电子控制系统

电气控制系统相当于“大脑”，用于控制空调的运行。一般采用微机(MCU)控制方式，具有遥控器、正常自动控制、自动安全、故障自我诊断和显示、自动修复等功能。

上图显示了电气控制系统的主要部件，通常由主板、遥控器、变压器、环形稳健管温度传感器、室内风扇、步进电机、压缩机、室外风扇、四路阀门线圈等组成。

三、通风系统

为确保冷却系统正常运行而设计的作用是强制空气通过冷凝器或蒸发器流动，从而加快热交换的进行。

1、室内机械通风系统

室内机通风系统的作用是将蒸发器产生的冷量或热量及时输送到室内，从而降低或加热房间温度。室内机使用灌注通风系统，包括灌注风扇和室内风扇，如下图所示。

灌注风扇由叶轮、叶片、轴承等组成，特点是轴尺寸大、风扇叶轮直径小、细长圆柱形，转速高、噪音小。左侧用套筒固定，右侧连接室内风扇。

室内风扇产生动力驱动灌注风扇旋转，早期大多数是二级或三级萃取电机，现在一般使用具有霍尔反馈功能的PG电机，只有部分高级固定频率和变速空调使用直流电机。

灌注风扇叶片向前倾斜，气流向叶轮的半径方向流入，穿透叶轮内部，沿辐射状从另一端排出，房间空气从室内机上方和前方的进水口吸入，灌注风扇产生一定的流量和压力，通过蒸发器降温或加热后从排出口排出。下图。

2、室外机通风系统。

室外机使用轴流通风系统，包括轴流风扇和室外风扇。

轴流风扇结构简单。刀片一般采用2、3、4、5和ABS塑料注射成型，特点是高效、风量大、价格低、节能。缺点是风压低，噪音大。

固定频率空调室外风扇一般采用单速电机，可变频率空调一般采用双级、三级萃取电机，部分高级固定频率和可变频率空调采用直流电机。

轴流风扇起到冷却冷凝器的作用。轴流风扇工作时进水侧压力低，出水侧压力高，空气总是沿着轴向流动，将冷凝器产生的热量强行吹到室外。下图。

四、盒子系统

盒子系统是空调的骨架。

下图显示了壁挂式空调室内装置的箱体系统(即基座)，所有部件都放置在箱体系统中，其形状随空调设计而变化。

下图显示室外机支架、冷凝器、室外风扇固定支架、压缩机等部件安装在室外机支架上。
