基本视图 机械图纸的基本画法

主体

在生产实践中，物体的形状和结构各不相同。对于结构和形状复杂的物体，仅靠三视图往往无法表达清楚它们的形状和结构。为了满足表达各种物体内外形状的需要，制图标准中还规定了一系列表达方法。在绘图时，可以根据对象的结构特点选择合适的表达方法。

视图、剖面图和剖面图的表示方法的基本原理是正投影，但不同的是图解法和应用特点。

一.意见

当一个物体被投影到一个投影平面上时，得到的图形称为视图。视图主要用于表达对象的形状。一般只投影物体的可见部分，必要时投影不可见部分。视图分为基本视图、局部视图和斜视图。

视图分为基本视图、局部视图和斜视图。

1.基本视图

基本视图的投影规律和位置关系；

和三观一样，基本观点还是符合“长”

高平坦度、等宽投影法，即:

前视图、顶视图、后视图和后视图的长对齐；

前、左、右、后视图“高、平”；

顶视图、左视图、右视图和底视图“宽度相等”。

要注意六个视图之间的位置关系:在顶视图、左视图、后视图和右视图中，靠近前视图的一侧是物体的背面，远离前视图的一侧是物体的正面。另外，前视图和后视图之间的左右位置关系是相反的。

在实际绘图中，一般对象不需要绘制全部六个基本视图。而是根据物体形状的特点和复杂程度，具体分析，选取几个基本视图，完整清晰地表达物体的形状和结构。

3.局部视图

当物体某一部分的形状没有表达清楚，不需要画出整个基本视图时，只能将物体的这一部分投影到基本投影平面上，得到的视图称为局部视图。如图1-4所示，是一口集水井，已画出正视图和俯视图。集水井内外的主要形状已经表达清楚，但其上进水口和下出水口的形状没有表达清楚。如果再画左右视图，大部分的集水井都是左侧沿箭头b所示方向投影，只画一部分右视图来表示出水口的形状，这样集水井的形状就可以完全表达出来。

局部视图不仅减少了绘图工作量，而且重点突出，简单明了，表达方法灵活。

绘制局部视图时必须注意:

(1)局部视图的断裂边界用波浪表示，如附图中的a向视图，但当表示的局部结构完整，轮廓闭合时，波浪线可以省略，不画，如b向视图。

(2)投影位置和方向必须用带字母的箭头表示，局部视图的名称，如“A方向”和“B方向”，应在局部视图上方用相同的字母标记。

(3)局部视图应尽量按箭头所示方向排列，并与基础视图保持投影关系。由于布局和其他原因，也允许将局部视图安排在页面的其他适当位置，如图B所示。

视野

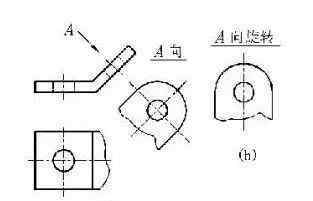

当物体有不平行于基本投影平面的倾斜部分时，倾斜部分的真实形状不能反映在基本视图中。为了表达倾斜部分的真实形状，可以选择一个新的辅助投影面，平行于物体的倾斜部分，垂直于一个基本投影面，然后将倾斜部分投影到辅助投影面上，再根据投影方向将辅助投影面旋转到与之垂直的基本投影面上，这样得到的视图称为斜视图，如图所示。

画斜视图图时注意以下几点:

(1)斜画法通常只需要表达物体倾斜部分的真实形状，所以剩下的不用完全画出来，而是用波浪线打断。

(2)绘制斜视图时，需要在基础视图上用带字母的箭头标明投影位置和方向，在斜视图上方用相同的字母标注名称，如“A方向”、“B方向”。

(3)斜图尽量按箭头所示方向排列，并与斜面保持投影关系。为了方便绘图和合理使用图纸，也可以翻译到其他合适的位置。在不引起误解的情况下，允许旋转图纸，使图纸的主要轮廓或中心线处于水平或垂直位置。旋转后的斜图必须标注在斜图上，如“A向旋转”。

无论采用哪种绘图方法，标记字母和字符都必须水平书写。

二、剖视图

当物体内部结构复杂时，如果还是用之前学过的视图来表示，那么视图中一定要画很多虚线，这样必然会影响图形的清晰度；不利于看图，标注尺寸也不方便。为了解决表达物体内部结构的问题，通常采用剖面图。

首先说一下剖视图的基本概念和绘制方法。

剖视图的基本概念和绘制方法

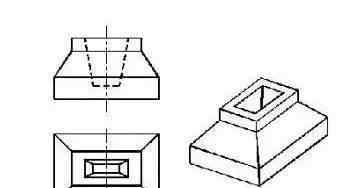

图为混凝土杯形基础的两个视图。安装立柱的基础中间有一个杯口，在正视图中用虚线表示。

剖视图的概念:

如果用截面图来表示，如图所示，假设基础被切割平面P切割，观察者和切割平面之间的部分被去除，其余部分被投影到投影平面上，得到的图形称为截面图。

要绘制剖视图:

(1)确定切割平面的位置

通常，平面被用作切割平面。绘制剖视图时，首先要考虑的是在哪里切割对象。为了准确表达物体中孔和槽等结构的真实形状，切割平面应平行于投影平面，并沿孔和槽的对称平面或穿过它们的轴线。上图所示的切割平面与垂直投影平面平行，并穿过基础前后方向的对称平面。

(2)绘制截面图

因为剖切是虚的，所以在绘图时，首先要知道剖切后的情况，哪些部分去掉了，哪些部分留下了，哪些部分被剖切平面切割了，它的投影是什么？由切割平面切割的所有零件和切割平面后面可见零件的轮廓用粗实线绘制。

(3)绘制建筑材料图例

截面视图上由剖切面剖切的截面称为截面。材料图例应绘制在截面上(材料图例出现)。这样，在阅读图纸时，可以根据图纸上是否有材料图例或剖面符号来区分表格的实体和空中心，便于想象表格的内外形状和远近层次。

绘制剖视图时应注意的问题:

1.切割的想象:切割是对一个物体的想象。事实上，物体没有被切开，也没有任何部分被拿走。所以画完剖视图后，不会影响其他视图的完整性，其他视图还是要画完整的图。例如，基础的俯视图应绘制成完整的图形。

2.合理省略虚线:为了使图更清晰，剖视图中可以省略不必要的虚线。任何已经表达清楚，在其他视图中仍然是虚线的结构形状都可以省略，不再画。

3.避免剖视图上的漏线:剖视图要画出剖切面形状的轮廓线和剖切面后面的可见轮廓线，但初学者往往会漏掉剖切面后面的可见轮廓线。

4.剖面线方向:金属材料的剖面符号是等间距同方向在剖面上画的细实线，与水平方向成45°。同一部位各断面图上断面线的倾斜方向和间距应一致。
