ucs 什么是CAD中的UCS？UCS的基本应用有哪些？

CAD软件提供了虚拟2D和3D 空。这个空需要一个参考，叫做世界坐标系(WCS)。但是在一些特殊情况下，在世界坐标系中绘图并不是特别方便，所以用户会根据自己的需要设置一个新的参考坐标系。这个坐标系简称用户坐标系你可以通过在CAD中输入UCS命令，根据不同的条件设置用户坐标系。通常有几种方式:设置新的坐标原点，旋转某个轴，基于某个对象设置坐标系，用三维模型的某个面定义UCS，方便后续建模。

下面简单介绍几个应用。

首先调整坐标原点，便于坐标标注。

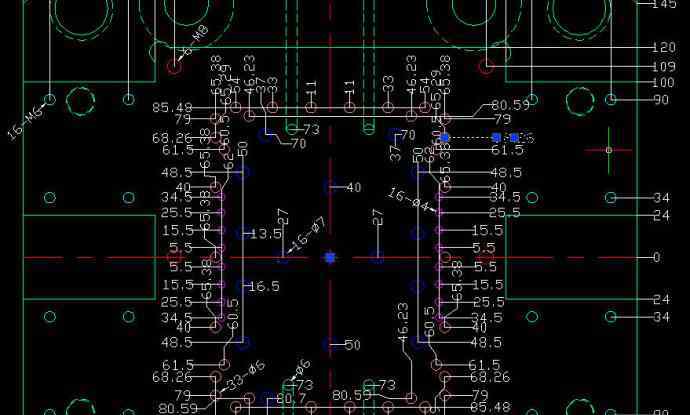

一些机械零件和模具上有大量的孔或其他图形特征。设计人员通常在图形中确定一个基点，将UCS的原点调整到该基点，然后使用坐标标注来标注尺寸。如果结合连续标注，标注速度非常快，绘图整齐，如下图所示:

从上图可以看出，UCS坐标的原点设置在与中心线的交点处。当然，可以移动整个图形，使中心线的交点正好在世界坐标系的原点。但是，如果一个图形中有多个零件，则只能使用UCS。

二、调整坐标方向，方便绘图倾斜绘图。

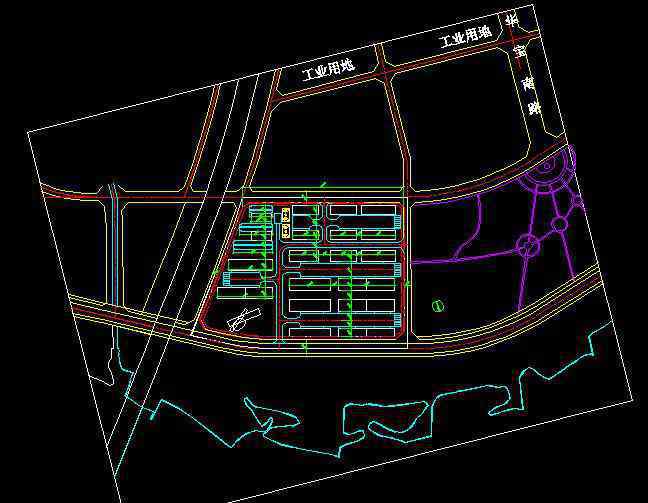

一些小区和市政规划图是倾斜的，如下图所示。 一些区和市政规划是倾斜的，如下图所示。

如果在倾斜状态下绘制或绘图不方便，通常会旋转坐标系，将图形转向向前的方向。基本操作方法如下:

1.输入UCS命令，然后按回车键。

2.输入Z选项，输入要旋转的角度，将UCS沿Z圆旋转一定角度。

当角度不明确时，您可以输入e(对象)选项，然后选择顶部或底部边框线。

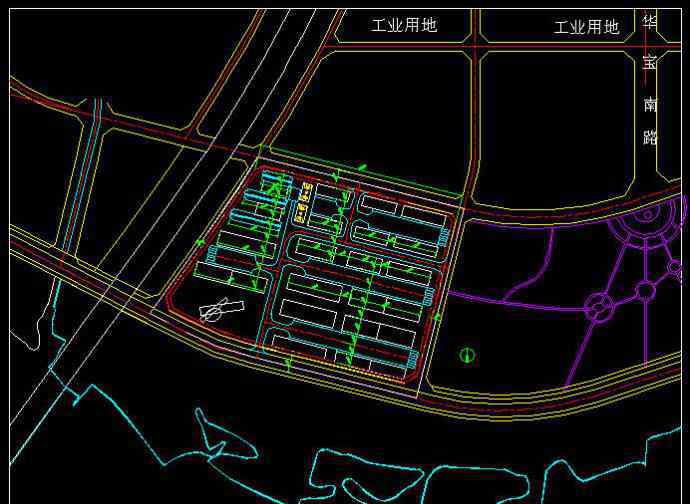

3.输入PLAN命令，按回车键将视图切换到UCS的平面视图，如下图所示:

提示:在CAD中调整UCS时，视图可以自动调整到UCS的平面视图。您可以输入UCSFOLLOW命令并将该值设置为1。

第三，将坐标系定位到模型的某个表面，便于后续建模

在三维建模中，经常需要频繁切换视图和UCS。要学好三维建模，首先要知道如何使用UCS。

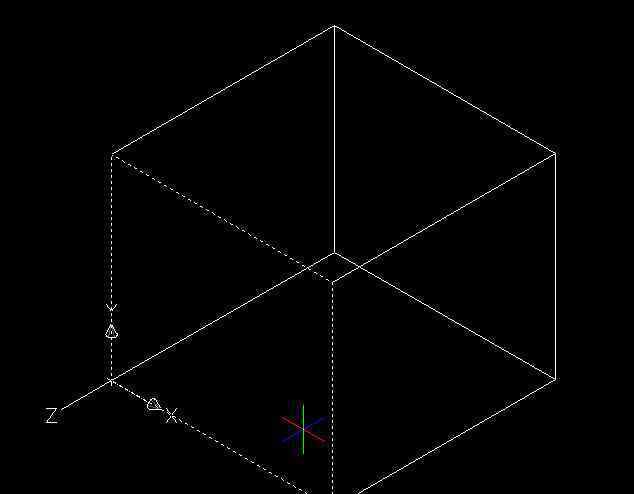

假设我们想在立方体的边上画一个圆柱体，我们需要在立方体的边上定义UCS。操作很简单。输入UCS命令，回车，输入F(面)选项，然后选择图中立方体的一边，如下图所示:

CAD会提示一些调整选项，比如n选项可以在相邻面上定位UCS，XY选项可以调整XY轴的方向。

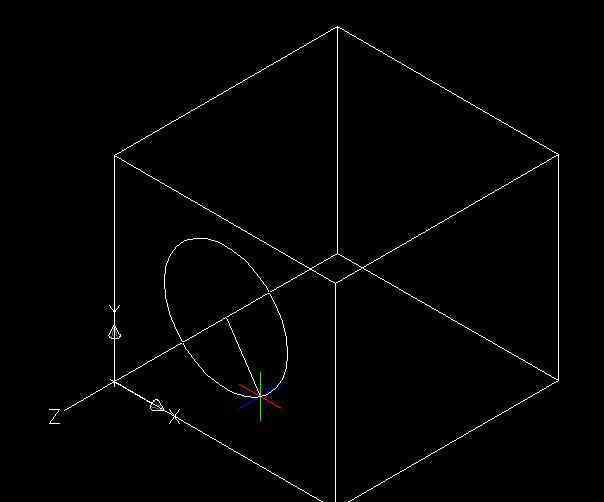

将UCS定位到立方体的侧面后，可以直接在立方体的侧面绘制其他图形，如下图所示:

AutoCAD高版本的3D功能得到了增强，提供了动态UCS功能，可以自动将UCS定位在光标所指的面上，避免了频繁的UCS切换。但是目前还不支持陈豪CAD等国产CAD。

UCS还有很多其他选项，可以分别应用于不同的需求。选择不同的对象时，UCS的原点和方向是不同的。这里就不详细解释这些细节了。更多信息可以参考CAD的帮助。
