系统美化 简单高效美化系统发育树-MEGA篇

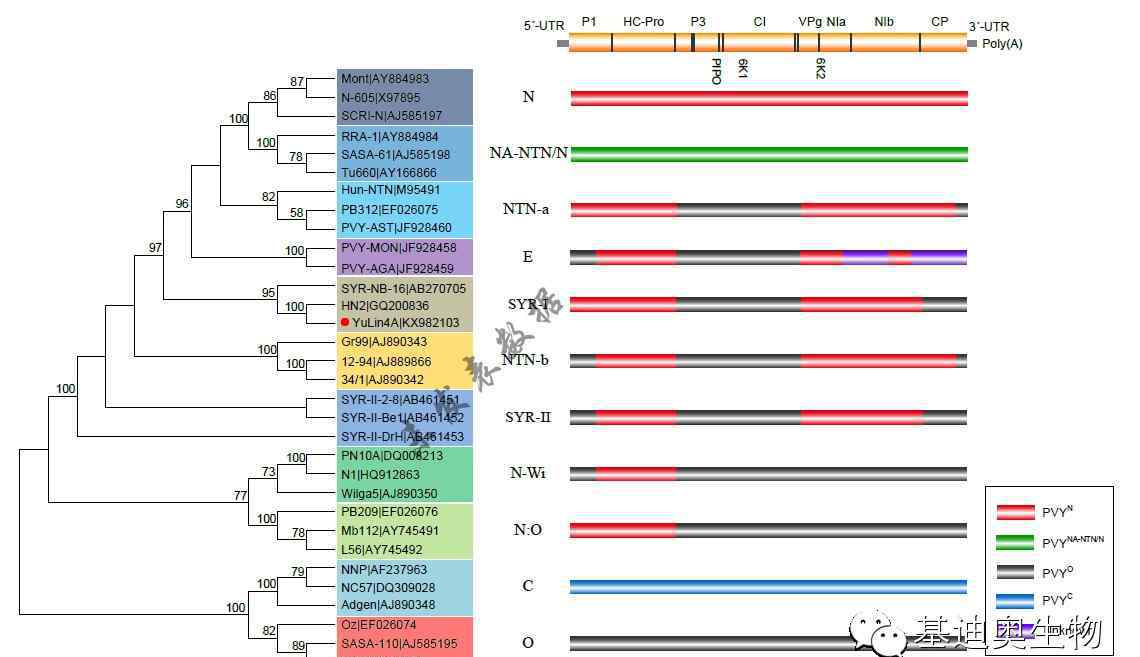

MEGA是一款易于操作的系统发育分析软件。很多同学觉得后期美化进化树很高深莫测。呵呵，今天张洪磊教你一个借助MEGA自身功能美化进化树的小技巧，加上科研必备的Word软件和PDF专业版(一定要用专业版)，如下图，是不是很有异国情调...(文章有点长，一定要看最后一篇~)

本文以最大似然法重构的马铃薯Y病毒(PVY)进化树为例，通过举例说明了进化树的美化。

软件准备:MEGA，Office(2007年以上推荐)，Adobe PDF pro

关键:把它变成Word文档的独立组件，可以随意达到美化的目的。

操作过程

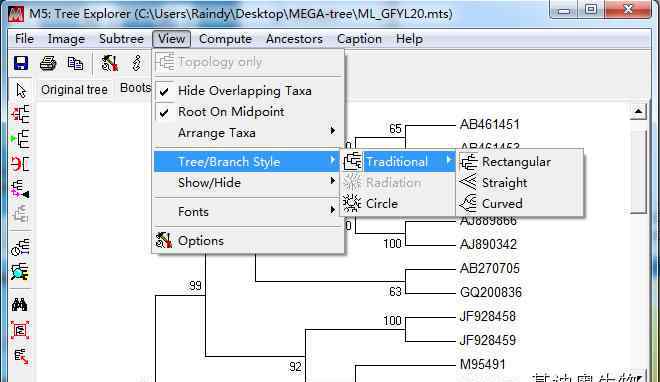

1.使用MEGA软件设置参数树属性，如字体、颜色等。有许多设定步骤，你越小心，最终结果会越好。不要偷懒~

2.在Word中编辑组件属性

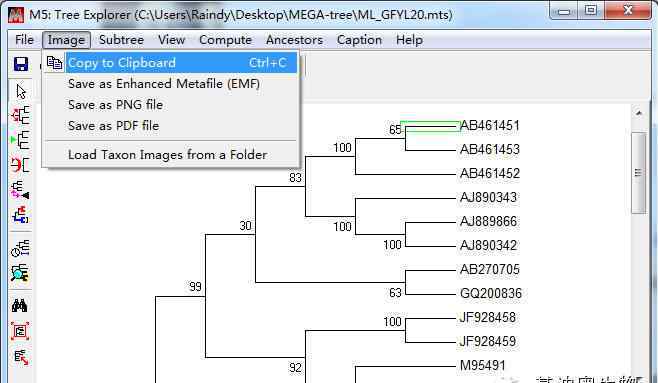

在MEGA软件中设置好基本参数后，将进化树图片复制粘贴到word中。

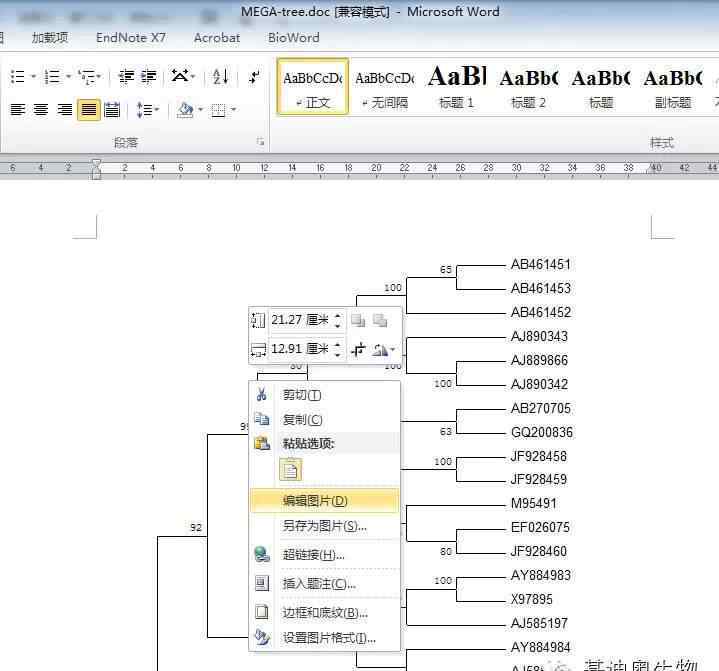

选择整幅图片后，点击鼠标右键“编辑图片”，拆分图片组合:

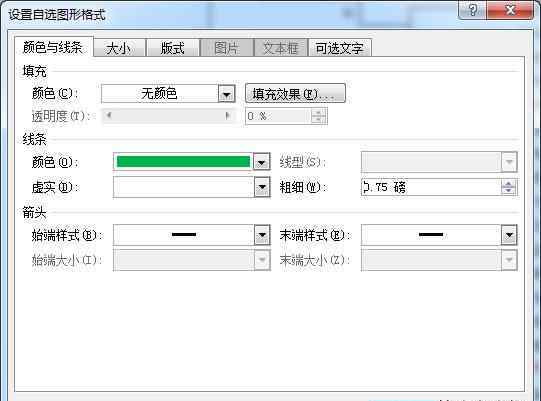

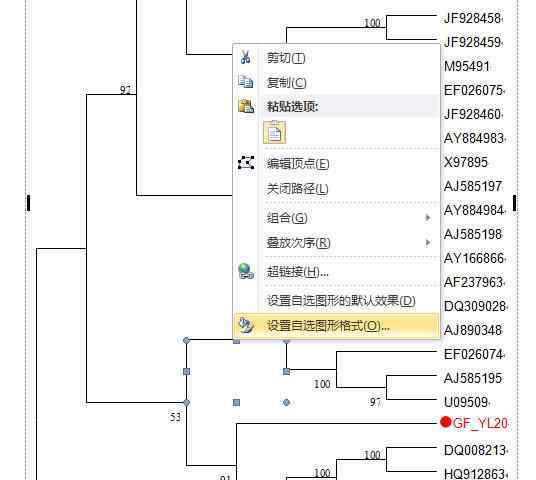

此时，每个组件都成为一个可独立编辑的对象，如文本框和形状(线)，可以随意修改。只要喜欢，怎么美化都可以~

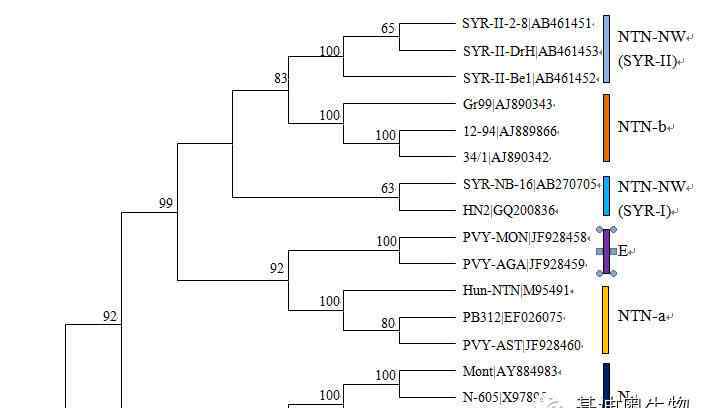

进化树外的标注信息可以根据需要在word中添加，比如下图的矩形框，设置不同的颜色，这样是不是更好~

3.添加背景框

有两种方法可以添加背景框。一种方法是直接在word文档中添加一个形状(矩形)。设定了一定的透明度后，图层就放在顶部了。

还有一种方法是先转换成PDF，再在PDF中编辑，效果比较好，推荐。如果使用第一种方法，可以跳过后续操作。这个例子是用PDF演示的。上述操作完成后，将文件保存为Adobe PDF文件，并保存为PDF。

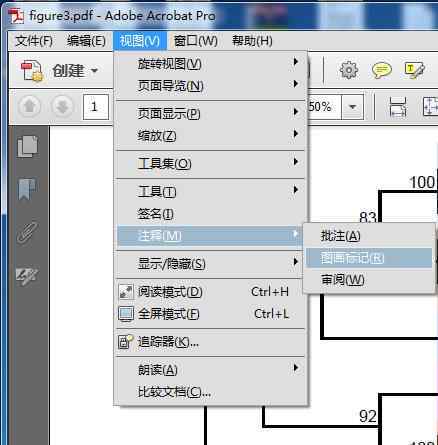

用Adobe PDF专业版打开上面生成的PDF文件，然后通过图片标记的方式添加一个背景框。操作:“查看”-“评论”-“图片标记”。

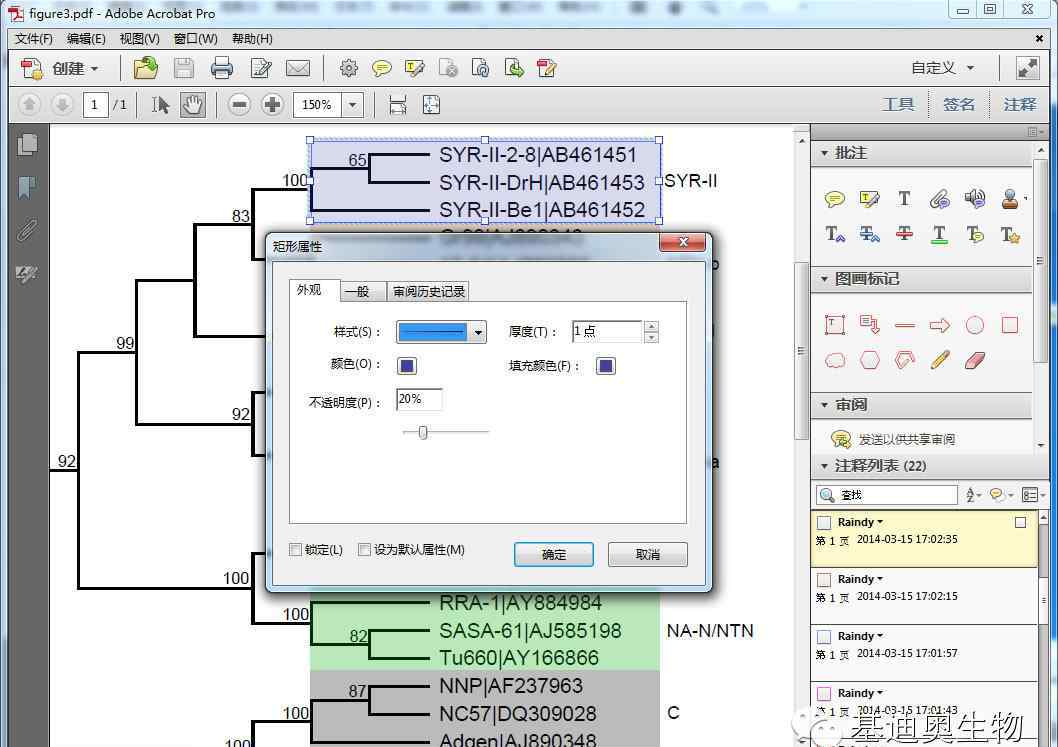

在需要添加背景框的位置添加图片标记，设置边框颜色、填充颜色、透明度等属性，如下图所示:

可以根据个人喜好设计成不同的款式，如下图，有木头的那种很洋气~

这篇文章的原文来自张洪磊。如果你想重印，请联系张洪磊。
