358 运放LM358组成的24个经典电路!

总结

LM358包含两个独立的双运算放大器,具有高增益和内部频率补偿,适用于宽电源电压范围的单电源和双电源工作模式。在推荐的工作条件下,电源电流与电源电压无关。它的应用范围包括传感器放大器、DC增益模块、音频放大器、工业控制、DC增益元件以及所有其他可以由单电源供电的运算放大器。

LM358采用塑料8引脚双列直插式封装。

特性(特性):

*内部频率补偿。

*高DC电压增益(约100分贝)。

*单位增益带宽(约1MHz)。

*宽电源电压范围:单电源(3-30v);双电源(1.5- 15V)。

*低功耗电流,适合电池供电。

*低输入偏置电流。

*低输入失调电压和失调电流。

*宽范围的共模输入电压,包括接地。

*差模输入电压范围宽,等于电源电压范围。

*大输出电压摆幅(0至Vcc-1.5V)。

参数

输入偏置电流45 nA

输入失调电流50 nA

输入失调电压2.9mV

最大输入共模电压VCC~1.5 V

共模抑制比80dB

电源抑制比是100分贝

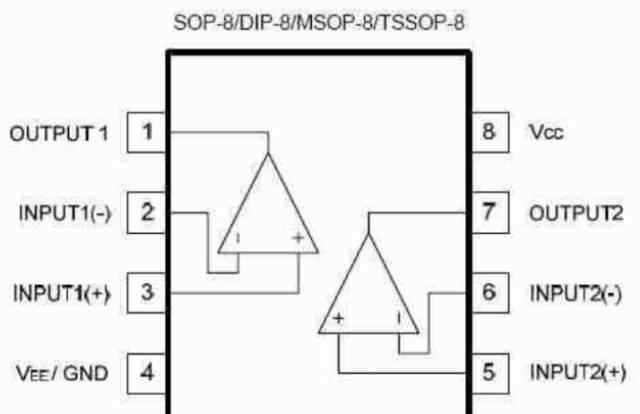

图1 DIP塑封引脚图引脚功能

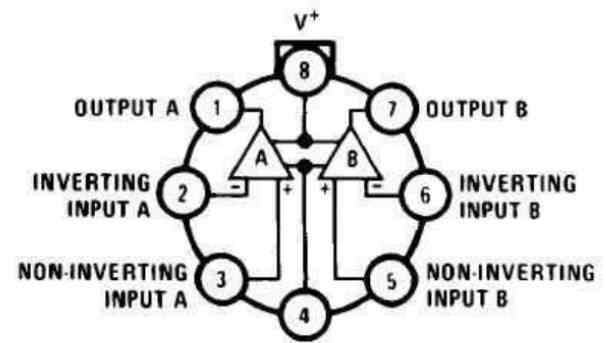

图2圆形金属外壳封装引脚图

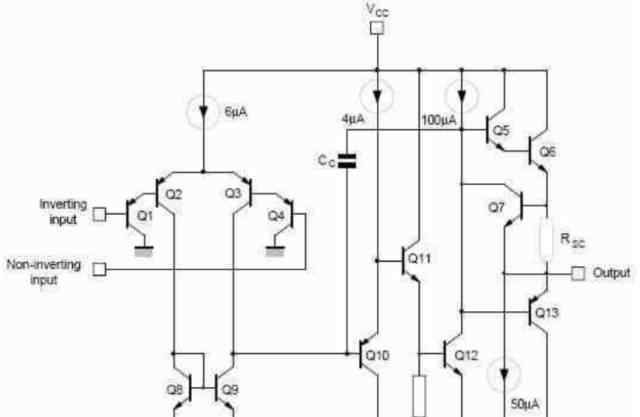

图3内部电路示意图

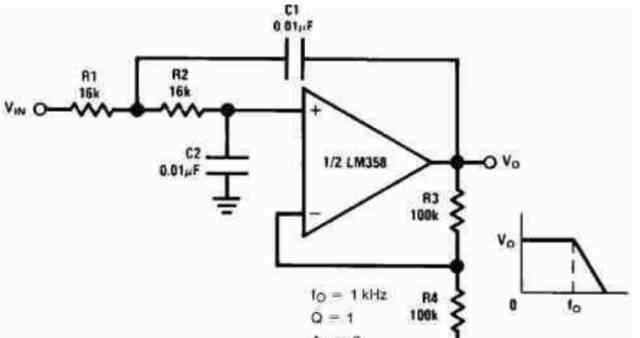

图4 DC耦合低通RC有源滤波器

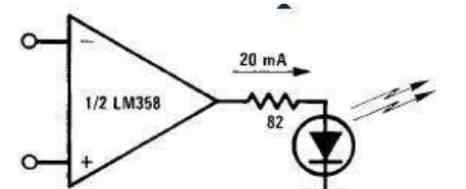

图5发光二极管驱动器

图6 TTL驱动电路

图7钢筋混凝土有源带通滤波器

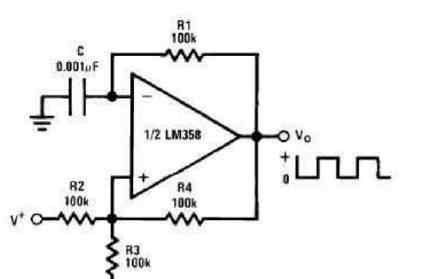

图8方波振荡器

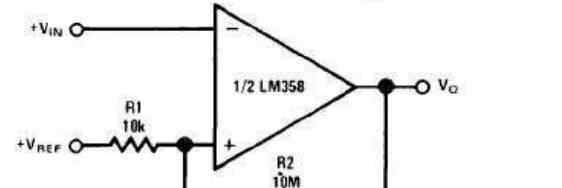

图9迟滞比较器

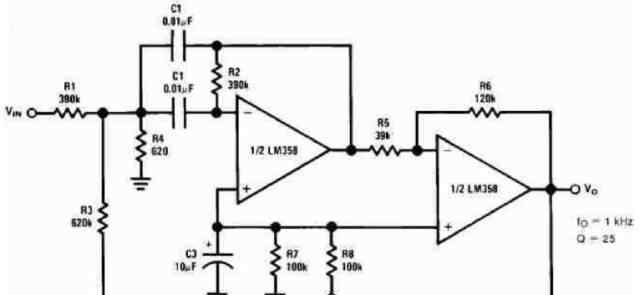

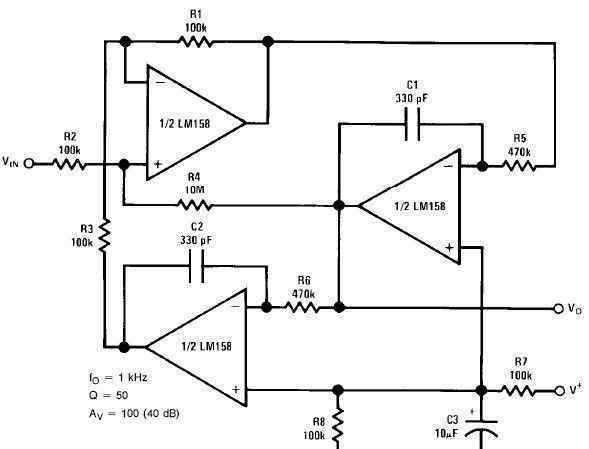

图10带通有源滤波器

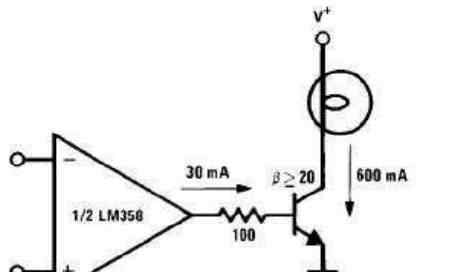

图11灯驱动器

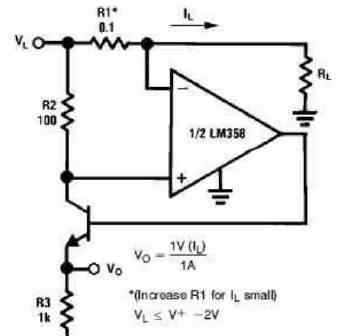

图12电流监控器

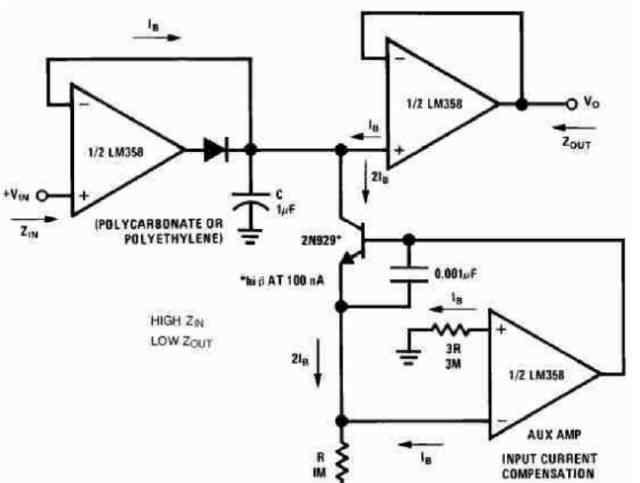

图13低漂移峰值检测器

图14电压跟随器

图15功率放大器外围电路

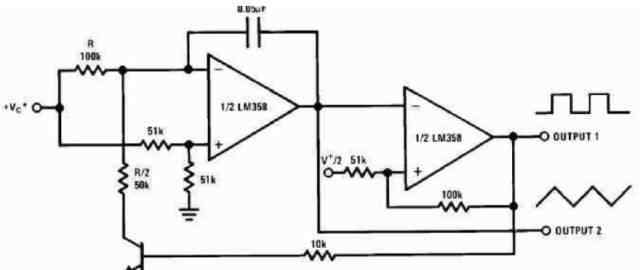

图16压控振荡器

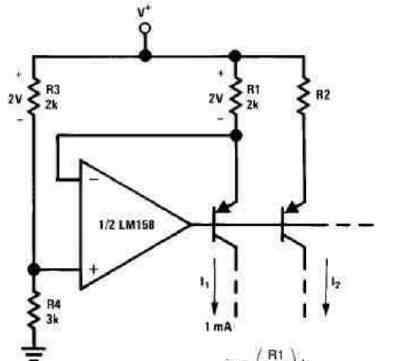

图17固定电流源

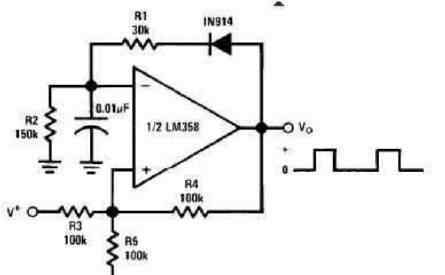

图18脉冲发生器

图19交流耦合反相放大器

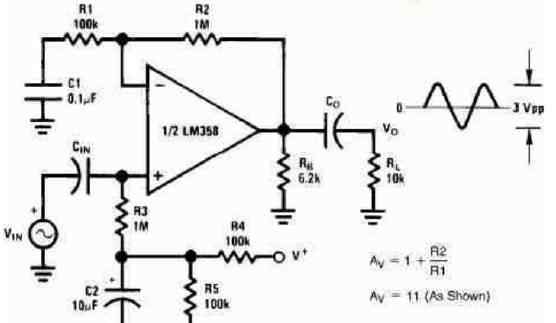

图20交流耦合同相放大器

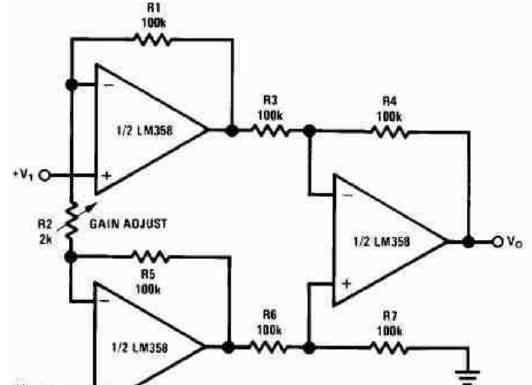

图21可调增益仪表放大器

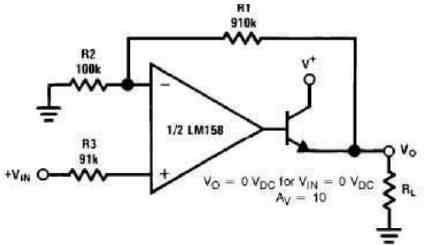

图22直流放大器

图23脉冲发生器

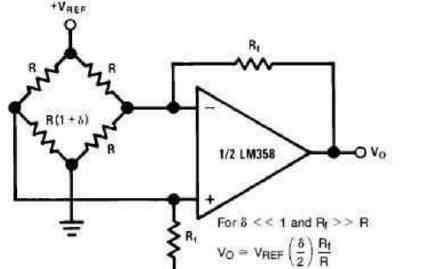

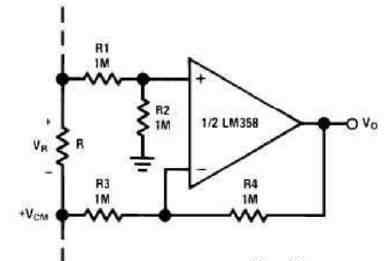

图24桥式电流放大器

图25涉及差分输入信号

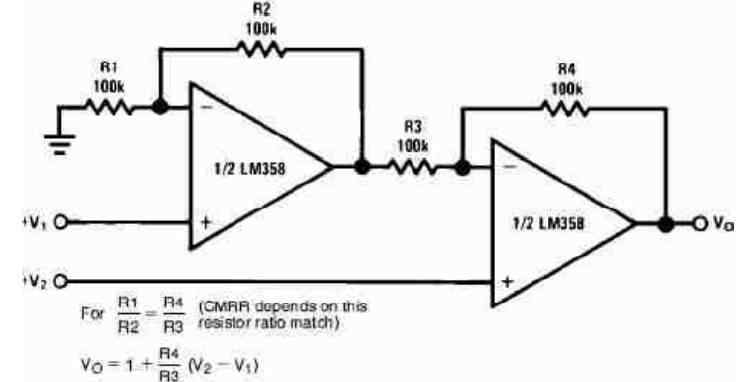

图26 DC差分放大器
