水源热泵机组 水源热泵与地源热泵的区别

首先，定义上的区别:

从概念上讲，地源热泵和水源热泵主要针对的是系统，即地源热泵系统和水源热泵系统，而不是主机。很多人在这方面都有误解，换句话说，地源热泵主机和水源热泵主机是同一台主机。

我们通常所说的地源热泵或水源热泵，是指主机水侧的水源。如果是地源热泵，其水源来自地下管道的闭合回路，源水侧的水通过地下管道与地面进行热交换，不进行物质交换。这就是我们通常所说的地源热泵，欧美的表达方式是地热——热泵。

水源热泵和地源热泵的区别在于，水源水侧的水源直接取自地下水、河水或海水等。它是开放式的，水直接用来取热或排热，按要求排回到原来的取水点，但只利用天然水中的能量，所以这种形式称为水源热泵。

第二，简单理解单一的区别:

1.地源热泵是室外钻井，比水源热泵占地面积大

2.水源热泵是在室外打井，但是现在政府对打井的审批比较复杂(水源热泵需要打井，一般需要水务局审批。)，而地源热泵国家则不需要相关的审批程序

3.地源热泵比水源热泵的室外部分投资高

所有浅层低温能热泵统称为:地源热泵

地源热泵分为开式系统和闭式系统。

你说地源热泵，应该是指地源。

“地源”和“水源”的区别主要是由于介质不同，设计和施工方法不同。

地源热泵也是一种封闭系统，主要是在建筑物周围铺设地面耦合管，完成封闭管内流动介质与建筑物内部的热交换。

水源热泵是一种开放系统，地下水或地表水通过换热器提取热量。

地源热泵通过埋管收集土壤中的热量。地源热泵通过地下水收集水体热量的原理类似。实际设计温度、冷却液和阀门部件不同，因为地下水温度较高，可以直接作为冷却液使用。但是埋地管道的出水温度较低，可能经常低于零，所以经常使用乙二醇溶液作为冷却剂，乙二醇的浓度取决于最低出水温度。原理是一样的，只是取热源的方式不同。

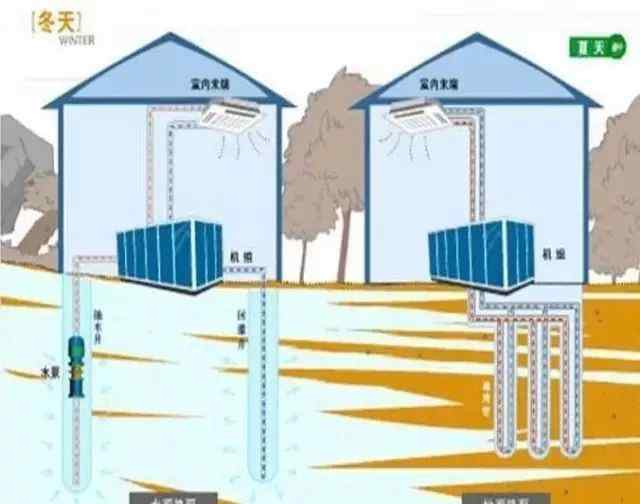

水源热泵是通过打井直接取地下水进行热交换或冷交换；

地源热泵是将大量的管道埋在地下，然后将水或防冻液作为换热介质充入管道，通过管道中的介质吸收地下的热量或冷量。

第三，其他区别:

地源热泵是地下封闭系统，水源是热泵，是地下开敞式区域系统。水源受政府限制，地下水源是否长期稳定也受影响。地源稳定多了。联系是它们都有相同的制冷(热)原理，但使用的介质不同。

地源热泵包括地源热泵和水源热泵

水源热泵包括地表水和地下水源热泵

简单来说，地源热泵提取地下土壤源的温度，水源热泵提取地下水的温度，然后通过群机实现制热或制冷。地源热泵比小源热泵贵得多，所以只要一个地区地下水丰富，就会使用水源热泵。

四.简单的数字对比:

动词 （verb的缩写）地源热泵的优点:

地源热泵中央空空调的工作原理是充分利用地下水土资源恒温、大补偿的特点，为空空调机组创造优良的工作条件。在制冷过程中，该装置取代了空调节空之间的热量，并将其带入土壤中进行处理，或

由于地下土壤焓大，温度适宜，机组工作效率大大提高；

其COP(能效比)值在制热时大于3.8，在制冷时大于5.2。与普通中央空调节相比，其节能30%-50%，从而达到高效节能的效果。

该机组噪音低，不耗水，工作过程无废弃物和污染物，环保效果显著；该机组安装方便，占地面积小，取消了室外冷却塔，使维护量极小，大大降低了投资成本，是目前最经济的空调节技术。

水源空可以叫地表水，比如湖泊河流。

六、水源热泵与地源热泵钻井的区别:

地下水源热泵和地埋管地源热泵钻井设计规范；

地源:井口相距4m以上，埋有DN32管，U型管，pe材质，井深60-180m，井口直径160-200mm。

水源:相距15m以上，大直径聚乙烯单管，井深60-150m，井口400mm。根据不同的地质条件，每口取水井配有2~15口回灌井。

可以从相关部门获取地质特征，也可以先钻一口研究井。

例如，如果冷却能力为1200千瓦:

地源热泵:需要180口埋井，埋深100m，采用DN32，PE，双u管。

水源热泵:需要3口供水井，长度60-150m(根据地下水位，国家规定不允许超过150m)，每口供水井需要3-15口回灌井(根据地质构造确定)。

钻井时应注意的问题:

最好通过钻实验井进行热响应实验，通过专业软件计算后得到更准确的数据

1.根据试验井的水文地质调查报告和水资源论证报告，出水量(与含水层厚度有关，井口大小也略有影响)、回灌量等。；

2.根据需要加热或冷却的面积，计算冷、热负荷，确定水源热泵机组的型号、数量和需水量；

3.考虑井位的地理位置和气候的影响。(比如附近有河坝，雨季长短有影响。)首先根据负荷计算排热和吸热。做热响应测试时，比如无条件测试，可以根据经验估算~埋地管道分为单U、双U、套管等形式，一般都是定制产品。施工现场做的不多，不经济，不存在井底连接的问题。

4.如果使用地源热泵，就要进行地质勘探，了解地下土壤的温度。一般做地源热泵的成本要比水源热泵高很多。如果使用水源热泵，你要看你的项目每小时每口井能排出多少吨地下水，但如果使用水源热泵，你要考虑回灌，这是水源热泵运行良好的前提。如果用备用井，要考虑回灌的问题。如果每口井每小时产水200吨，但回灌压力太高，可以回灌200吨水。一般分2口井或3口井回灌水源热泵运行取水。同时，对地源热泵的闭式系统进行回灌，不会对水产生影响，水在地埋管内循环，不会在室外循环；目前看来对土层影响不大；有缺点，比如成本高。

七、其他考虑:

如果绿地面积或停车面积比较大，可以考虑地源，因为地源需要大面积掩埋。反之，考虑水源热泵。还有就是用地源打井成本比水源高很多，而且有些地质条件不适合地源热泵，打井难度太大。

八、泵的区别:

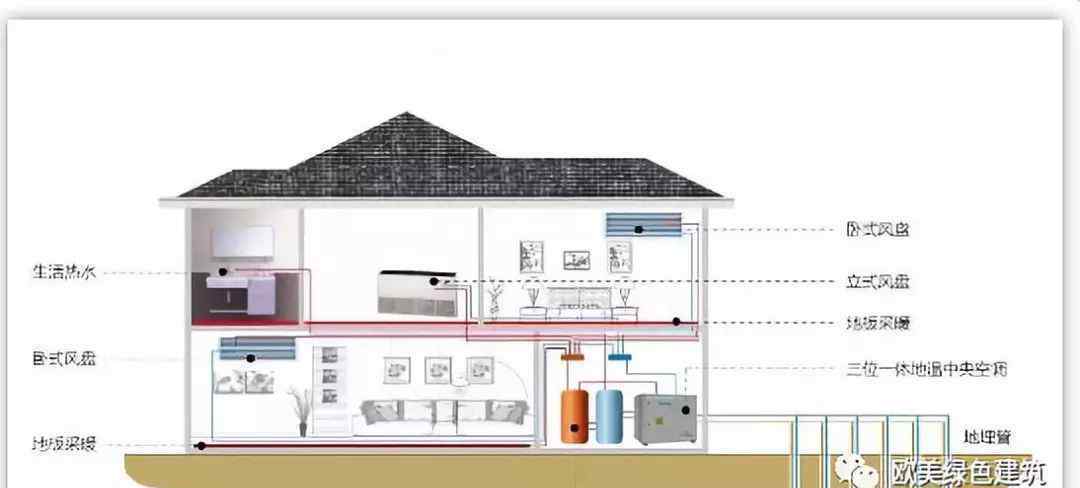

不考虑水源或地源:一般有两套水泵，一套给机组提供冷、热负荷的给水泵，一套给终端供水的空调节泵。

地源热泵主要采用管道离心泵根据水温来选泵！立式离心泵又叫管道泵，常用于地源热泵，地下水源热泵潜水泵地源热泵是一种空调节系统，包括冷热源和机房末端部分，末端部分与常规空调节系统相同。

机房包括主机、水泵、分配管汇、埋管和维护井。如果冷热不平衡，应采用冷却塔或换板。

安装符合施工图和施工规范。埋地部分有专业钻井公司，水平埋管和垂直埋管都可以。

大项目还是小别墅，这两种类型在机房是不一样的。

a、目前市面上的地源热泵主机按压缩机分类，主要由两种类型组成，一种是涡旋式压缩机的全封闭机组，一种是螺杆式压缩机的半封闭机组。这两个主机设备的安装是不同的。

1)涡旋式地源热泵主机内置四通换向阀，其蒸发器和冷凝器在制冷制热的情况下会自动切换，因此主机水侧的管路不需要切换，可以按标准直接接负荷侧和水源侧。当然，空调节的水侧都需要水泵(空)。

2)螺杆式地源热泵主机没有内置四通换向阀，主机冷冻水侧必须水路切换。当主机冷却和加热时，蒸发器和冷凝器互换。夏季蒸发器接负荷侧，冬季冷凝器接负荷侧。

b、不能做设计，但地源热泵室外埋管的设计很重要。有图就照着画。埋地管道的施工外包是可以的。但是一定要控制好，因为现在很多钻井队都在忽悠事情，等你跑了再找问题就来不及了。有几个注意事项供参考:

1)管道到达时，必须保持压力，两端密封，以免杂质进入，因为埋地管道系统一旦完成，就很难清理，时间长了，埋地管道的换热效率就会降低；

2)下放管子时，需要带压下放管子，一方面是为了使管子容易下放，另一方面是为了防止管子完成后上浮；

3)交叉埋设的连接管必须埋设在地面以下至少1.5m深(1.5-2m)的地方，否则以后埋设管的热损失会很大，如果以后地面上有重物，管很容易被压坏。

c、机房内的配置其实就是水系统的配置。主要备件包括负荷侧泵、水源侧泵、压力表、温度计、流量开关、Y型过滤器、恒压罐或膨胀罐、软连接、无缝钢管及其相应管件、pe管及其相应管件、电子水处理仪、自动排气阀、集水器、电控柜等。

其实除了室外部分，地源热泵的安装可以按照水冷系统来做。

九、地源热泵井数量的确定:

1.钻井数量与地质条件有很大关系，粗细纱线、黄土层、卵石层和基岩层的钻井深度不同。

2.与地源热泵机组的制热能力有关。比如热容100KW，每延米热交换45 W。

3.以上两个条件可以计算钻井数

十、埋管:

地源热泵埋管有两种，一种是水平埋管，一种是垂直埋管。

规范规定，水平连接管的深度应在冻土层以下0.6m，距地面不小于1.5m。

单相运行空调度系统广泛采用水平埋管。一般设计埋管深度在2-4米之间。仅用于取暖时，整个冬季土壤处于放热状态，因此沟深一定要深，管间距要大。

根据规范，立式埋地换热器埋深应大于20m，孔径不应小于0.11m，孔间距应满足换热需要，间距为3 ~ 6m。

通常采用u型换热器，按埋深可分为浅层(< 30 m)、中层(30 ~ 100 m)和深层(> 100 m)。埋管较深，地下岩土温度相对稳定，钻孔面积较小，但钻孔和钻孔设备成本以及高压埋管成本会相应增加。
