低温泵工作原理 空气能热泵工作原理（动图演示）

空燃气-能源(源)热泵利用制冷剂压缩制冷和放热循环的工作原理，以环境空燃气中的热源Q2为低温热源，通过传统空空调中的冷凝器或蒸发器进行换热，然后通过循环换热系统释放热能Q3，最后利用水泵循环换热系统将能量传递给建筑，满足用户对生活热水的需求

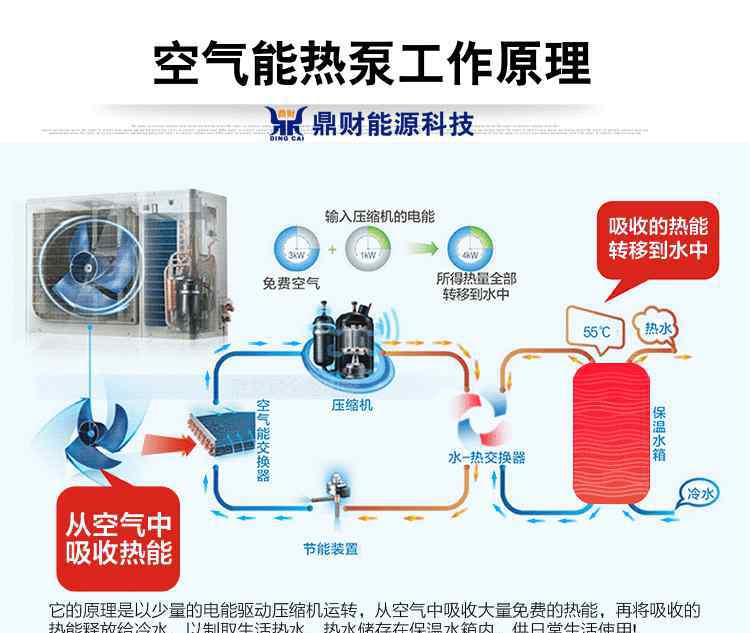

下面的动态图简单的描绘了空燃气能量热泵的工作原理。

空气能工作原理动图空气体能源工作原理示意图

低压气态制冷剂进入压缩机，被压缩成高温高压气体。此时，制冷剂的沸点随着压力的增加而增加。

高沸点的制冷剂进入冷凝器并开始液化，这时制冷剂放出热量并变成液体。然后在进入蒸发器之前，经过膨胀阀(节流阀)，使制冷剂的压力降低，减压后的制冷剂在蒸发器中又开始蒸发。此时，制冷剂吸热，再次变成低压气体。

再次进入压缩机，形成整个制冷剂循环系统。

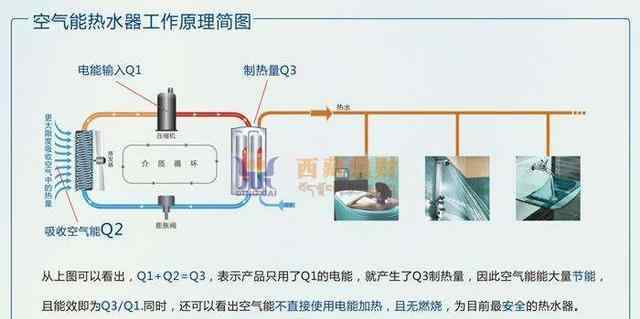

空燃气能源热泵节能原理:

空为什么空气能热泵机组运行时节能？

其实原因很简单。热泵压缩机将低温低压气态制冷剂转化为高压高温气态制冷剂，压缩机压缩功能转化的热能为Q1。高温高压气态制冷剂与水进行热交换，高压制冷剂在常温下被冷却冷凝成液体。

在这个过程中，制冷剂释放热能来加热水，使得水被加热成为热水。水吸收的热能为Q3，高压液态制冷剂经膨胀阀减压，压力下降，回到比外界更低的温度，从而具有吸热蒸发的能力。

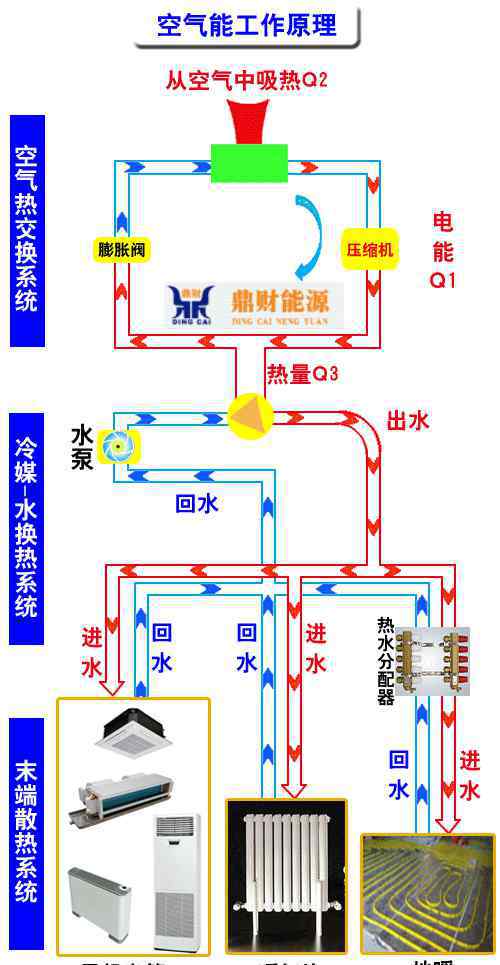

低温低压液态制冷剂通过蒸发器(空气体换热器)吸收空气体中的热能，气体自身蒸发，由液体变为气体。制冷剂从空气体中吸收的热能是Q2。吸收了热能的制冷剂变成低温低压气体，然后被压缩机吸入并压缩，使其不断吸收空气体的热量，并在水侧热交换器中释放热量，产生热水。

本循环由空气能热泵(主机)机组完成。空气能热泵作为一种高效收集和传递热量的系统装置，可以将压缩机消耗的电能转化为比电加热多4~6倍的热能(即Q1+Q2=Q3)，这也是空气能热泵节能的详细说明。
