提示:
一张完整的建筑图纸包含很多内容，从设计到施工等等。，图纸是工程师交流的语言，理解图纸是进入行业的基础，包括图纸上的图形、代码和符号意义。

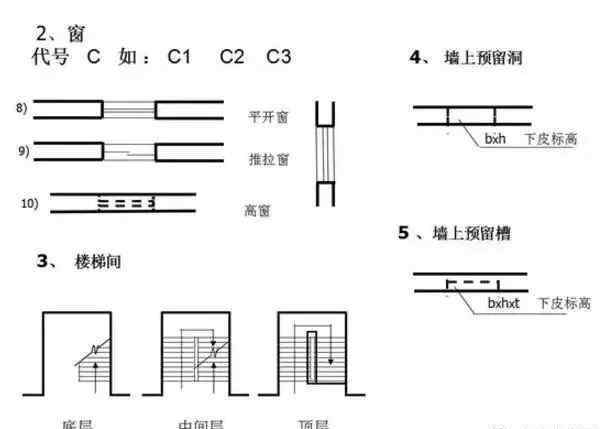

一、常见建筑符号含义说明

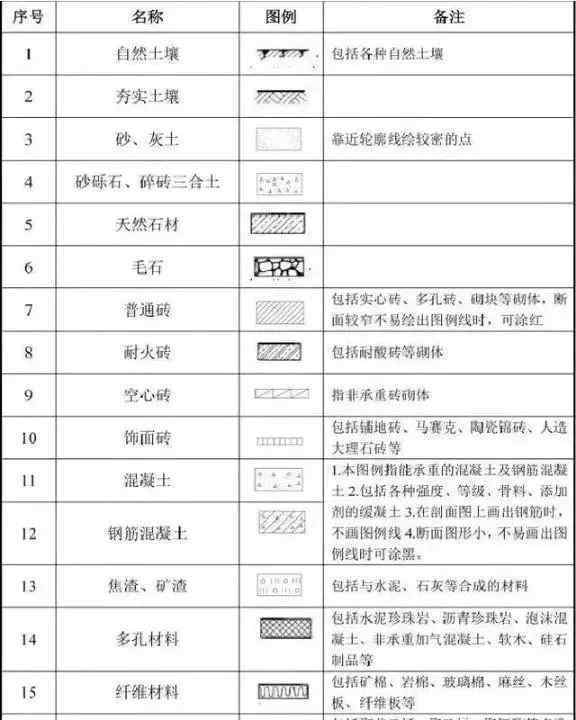

1.材料
2.建筑类

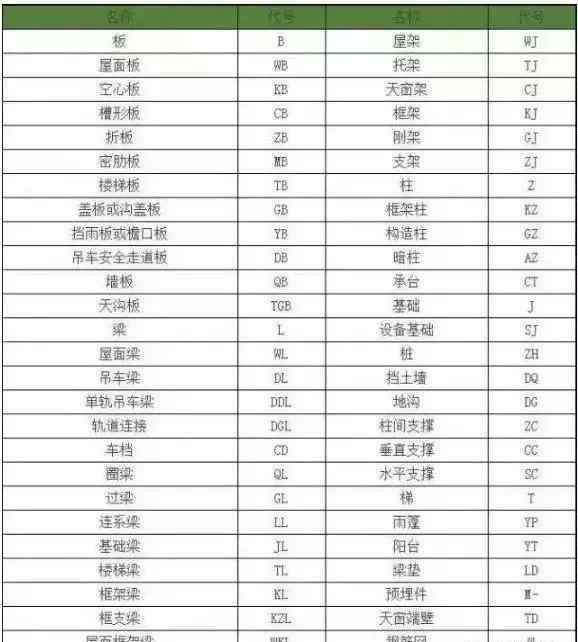

3.组件代码的含义
第二，请轻松看图。
给你一张图纸，一定要仔细看，仔细看，因为图纸稍有误差，会直接影响施工。简单重复公式:点击这里免费下载施工技术资料
1.从上到下，从左到右看。
2.从外往里看，从大往下看，从厚往下仔细看。
3.参照图纸对比，建筑物、设施、设施的组合，参照设备图纸。
4.先看整体基础图，再看局部详图。
第三，复杂的线条和图例符号

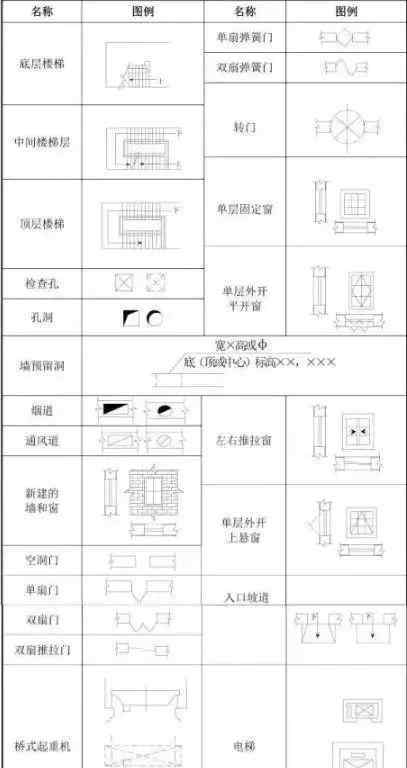

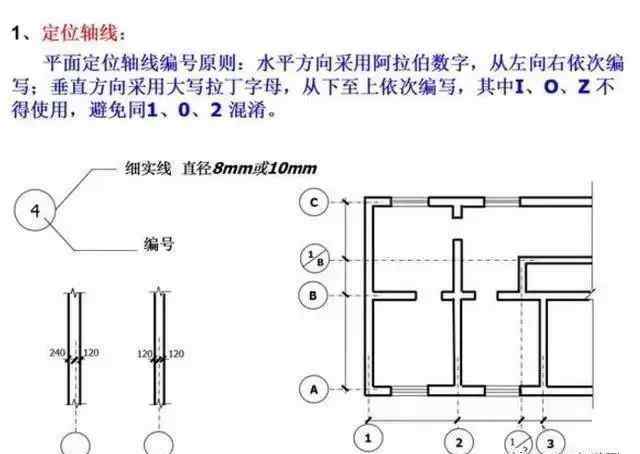

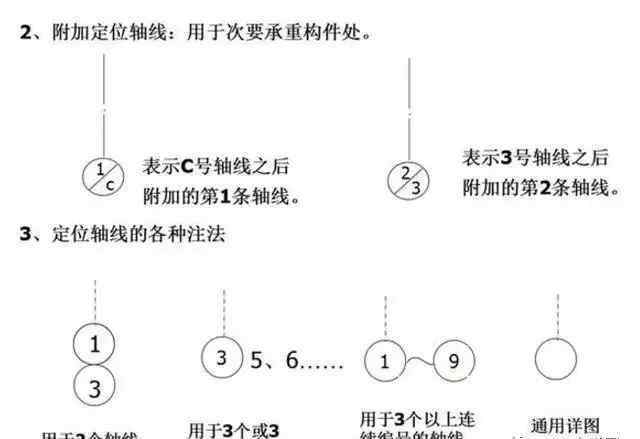

1.复杂的象征意义

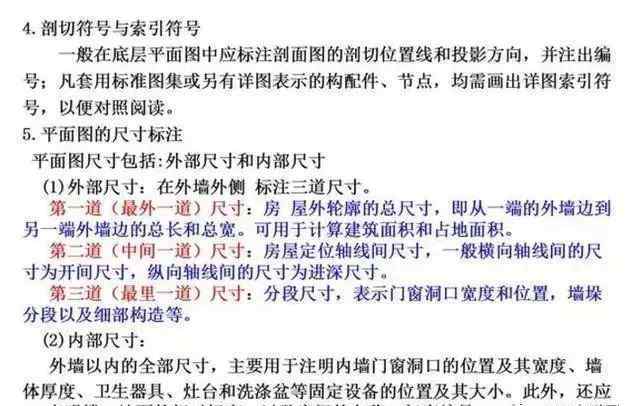

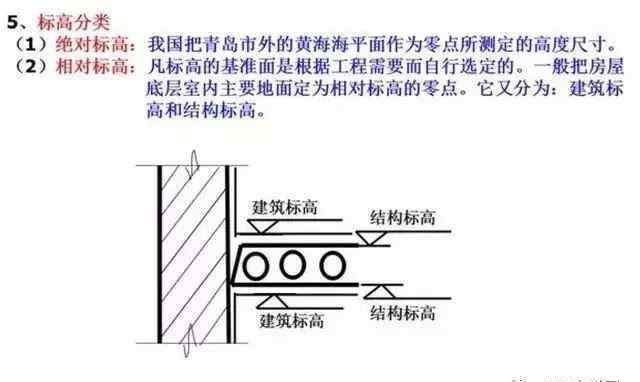

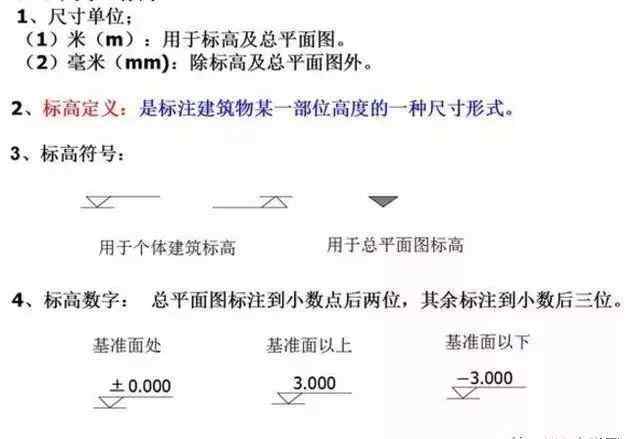

2.尺寸和高度

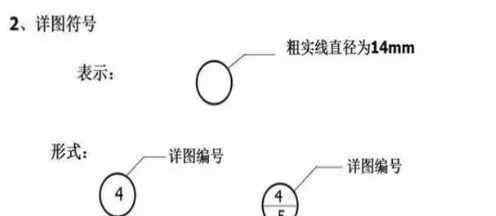

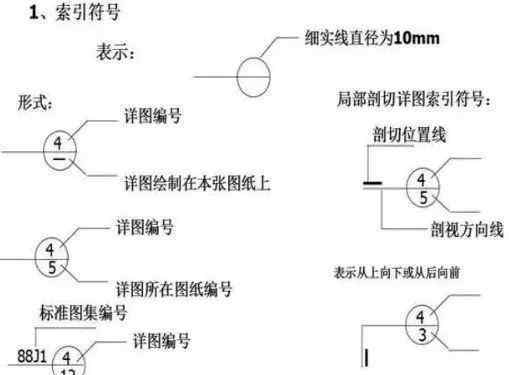

3.索引和详细符号

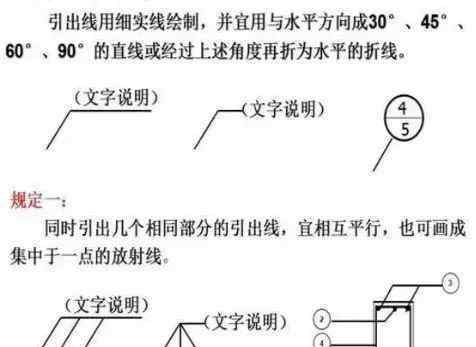

4.引出线

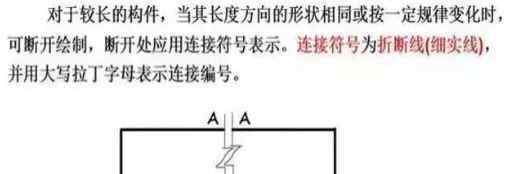

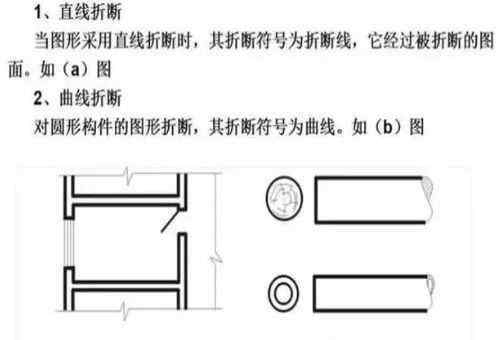

5.破碎图形的符号

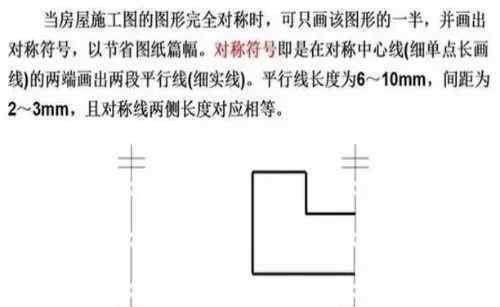

6.对称符号

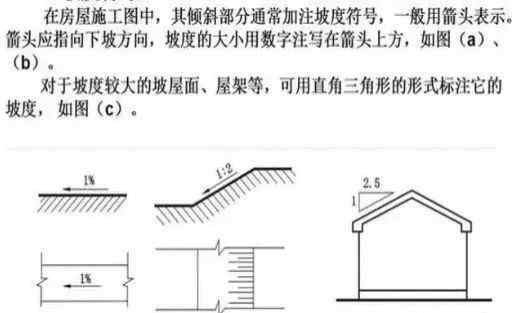

7.坡度符号
8.连接符号

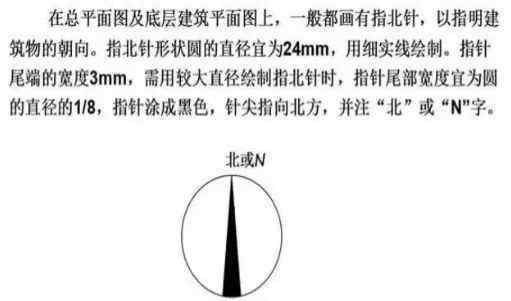

9.指北针
第四，实战中看图
建筑施工图是显示总平面布置、建筑外观、室内布置、细部构造、室内外装饰、施工要求等的图纸。

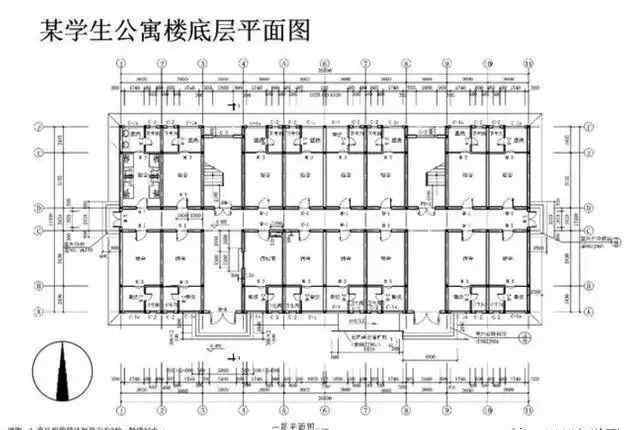

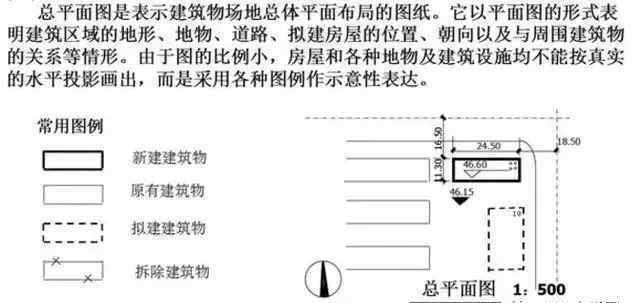

1.总体规划

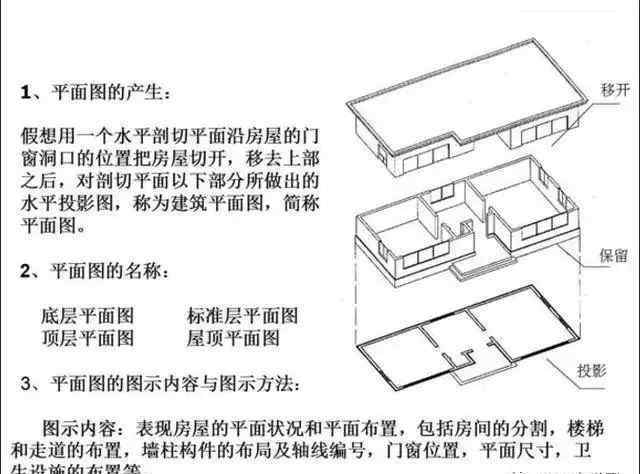

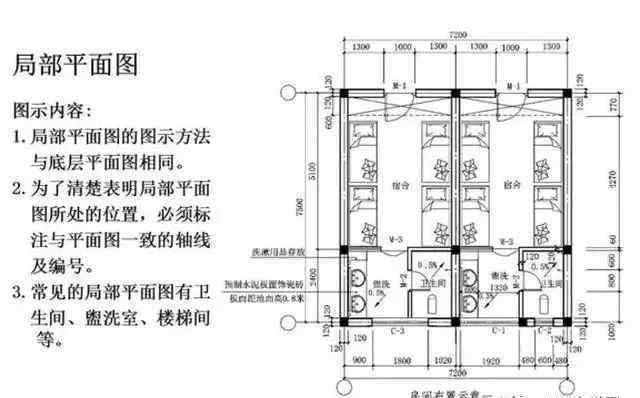

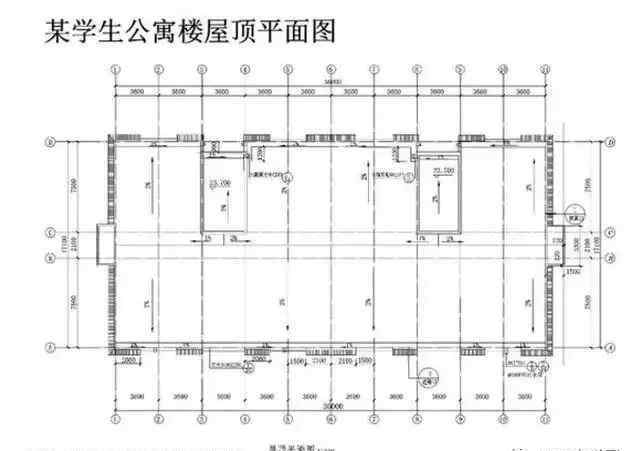

2.计划和常见传说
3.正面图

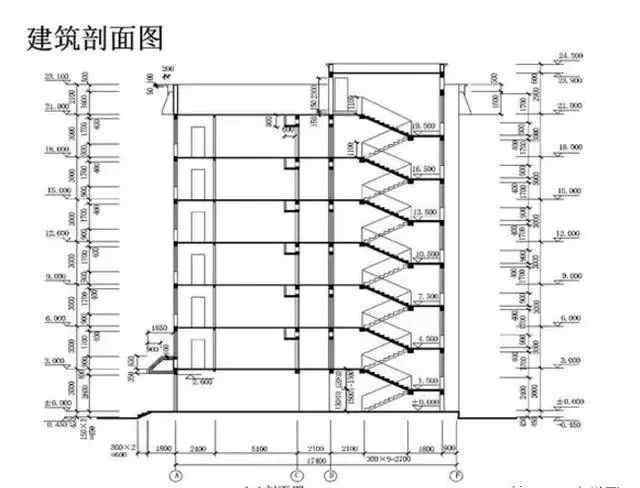

4.剖面图

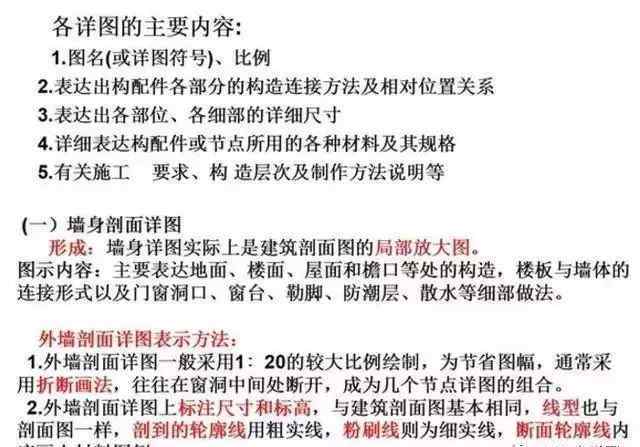

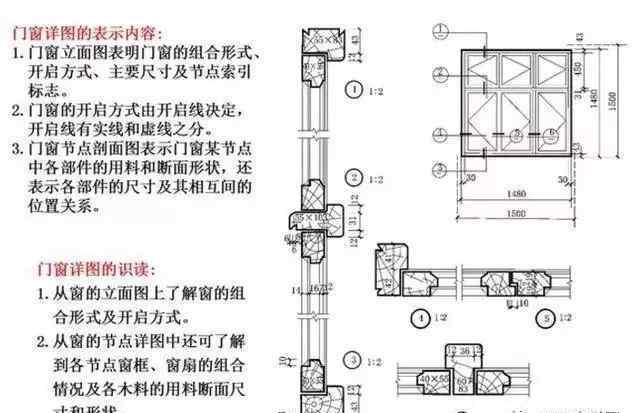

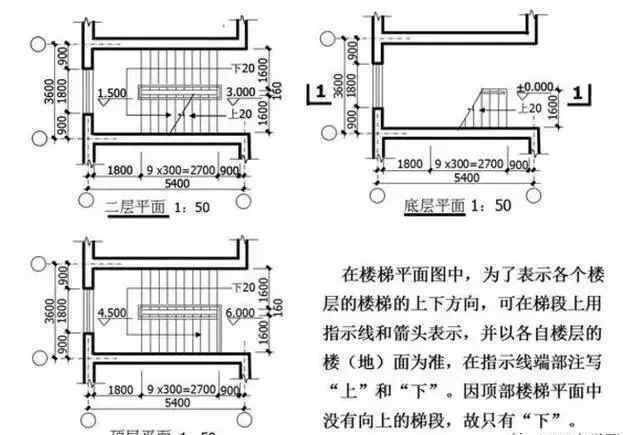

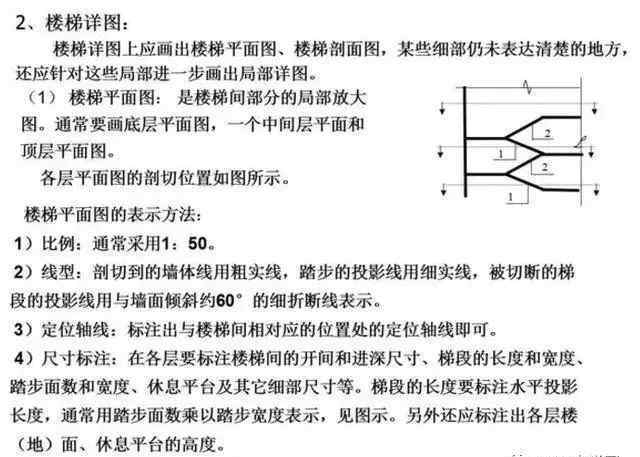

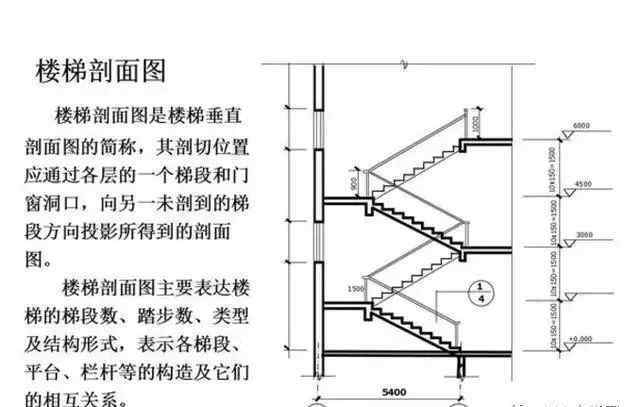

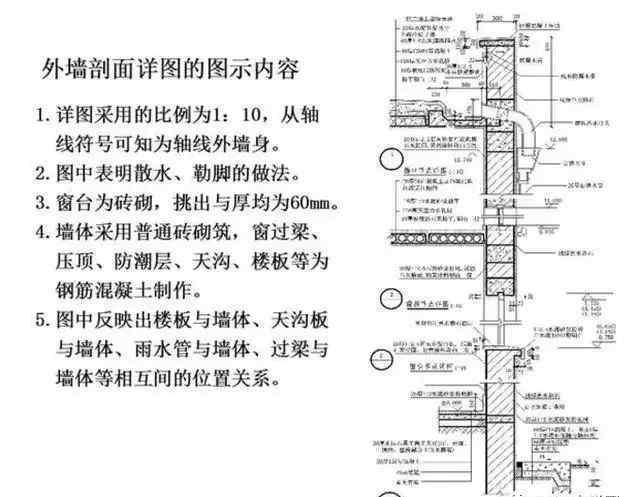

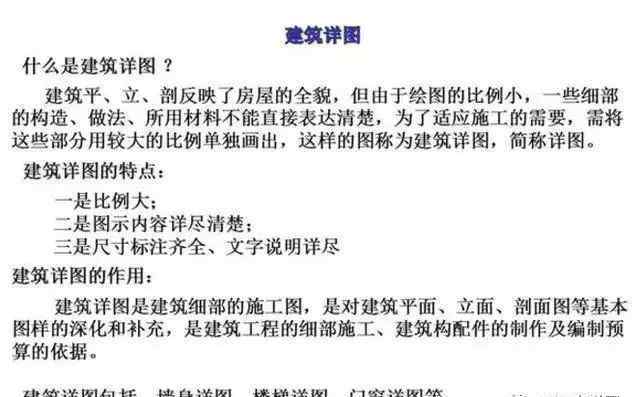

5.详图
