4u 4U8路服务器：将性能扩展到每一英寸

在这个世界上，高密度的材料往往意味着高价值。自古以来，黄金就是贵金属的代表，成为全球衡量价值的参考。

铂金的密度为21.46 g/cm3，金的密度为19.32 g/cm3。这些高密度金属不仅价值高，更重要的是性能稳定，在各种高低温和酸碱环境下都有稳定的状态；

铜的密度为8.93 g/cm3，在价值和稳定性上无法与铂和金相比；

银的密度为10.49 g/cm3，高于铜，但明显比金差很多。

这些贵金属特性启发了英特尔。2017年7月推出的至强处理器家族使用不同种类的金属名称，以准确的定位为面向不同领域的处理器贴上标签。这些代号为Skylake的处理器将逐步取代目前主流的至强E5家族处理器，成为未来数据中心和关键业务计算中服务器的核心。

高密度计算的时代即将到来

在服务器领域，双向机架式服务器是主流。目前，1U/2U服务器是绝对的市场主力。由于性价比，在Skylake时代，他们的计算核心大多是至强51XX/41XX处理器，尽管也有2U高密度2U4节点服务器。但这基本上还是2路服务器的各种衍生和栈，所以属于单个主机的较低计算级别上的平台。

Skylake是标准的至强E7家族，是白金版和黄金版。这两个版本都支持4路和8路X86架构，单个处理器仍然提供3条UPI总线(上一代E7家族QPI总线也是如此)，所以4路和8路架构没有变化，都是Mesh和Ring架构。

早期至强E7服务器的4通道产品通常是4U高，而8通道产品通常是8U高。从图中可以看出是高端服务器。但是在Skylake平台的支持下，4路和8路服务器的设计更加精致。8路服务器有8个处理器，和2U4节点服务器有8个处理器完全不同。8X面向纵向扩展架构，而2U4是典型的横向扩展架构。

单一的高性能计算平台可以给用户更强的计算环境，提供更好的RAS特性，所以主要面向企业的关键业务领域；但是2U4服务器属于高密度服务器的概念。从逻辑上讲，它只能将四个双向服务器打包到一个2U机箱中。

由于应用领域不同，提供的计算方式也不同，当然4路或8路服务器的价格远高于普通2路服务器。

那么谁需要4路/8路高端服务器产品呢？

——所有需要单一高性能、高可靠计算平台的用户都需要。

例如:

内存计算

SQLServer内存数据库

神谕

……

8路联想SR950

联想ThinkSystem SR950作为市场上销售的第一批基于Skylake架构的8通道服务器，相当惊艳，所以这款8通道高端服务器只有4U高。也就是它的名字ThinkSystem有点奇怪。追根溯源，它其实是著名的System x3950 X6的升级版，还是由原R&D团队打造，所以在各种设计和细节上体现了x86服务器的最高水平。

SR950是一款高端服务器，配备8个至强8176处理器。至强8176处理器基于英特尔于2017年8月发布的Skylake架构(分为白金、黄金、白银和青铜)。8通道服务器由白金版的至强81XX处理器支持，白金版对应于上一代至强E7 v4 88XX处理器。

81XX CPU提供三个UPI(升级版的qpi)，每个UPI的速率为10.4 GB/s，因此可以搭建上图所示的8通道服务器平台，从联想SR950就可以清晰的看到这款8通道服务器的精美设计。

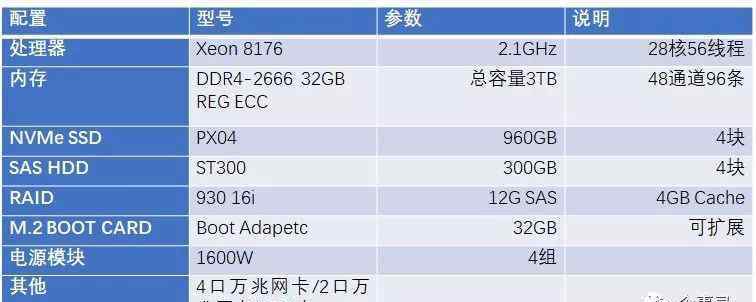

企业备案收到的联想SR950主机是一套基于8S RING架构的高端x86服务器，基本配置如下:

联想SR950配置极其丰富，是企业记录测试的服务器中最豪华的机型。

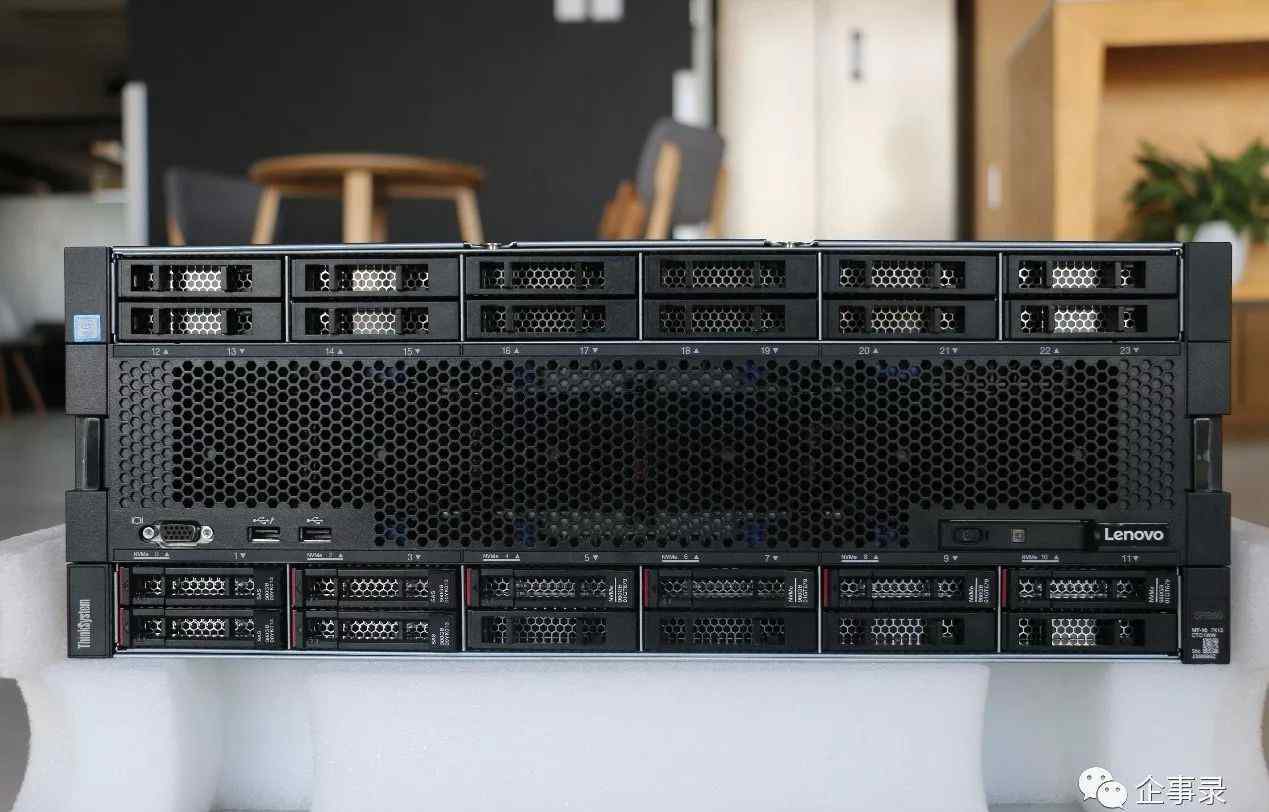

在正面，SR950与前代System x3950 X6完全不同，面板上有更多的磁盘孤岛。请注意，有两组24个2.5英寸磁盘思洛存储器，它们都支持SAS、SATA和NVMe，因此可以在单台计算机上获得足够的存储容量和性能。

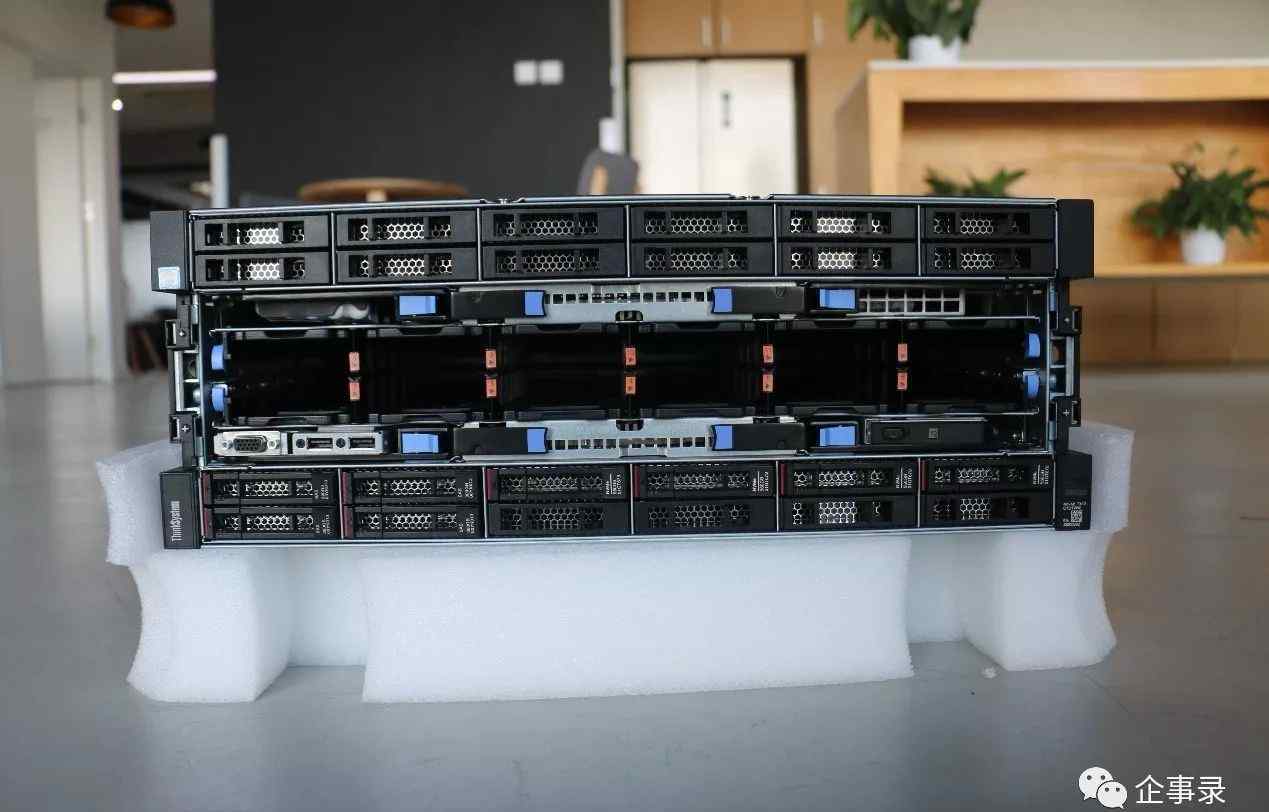

中间的宽冷却格栅中有12个上下2.5英寸热插拔冷却风扇，为上下两组2U高计算模块提供足够的冷却气流。有了这个巧妙的设计，用户可以直接在前面板上对风扇进行热维护，让我们大开眼界。凭借如此巧妙的冷却设计，SR950可以在205瓦TDP的基础上支持Xeon8180处理器。

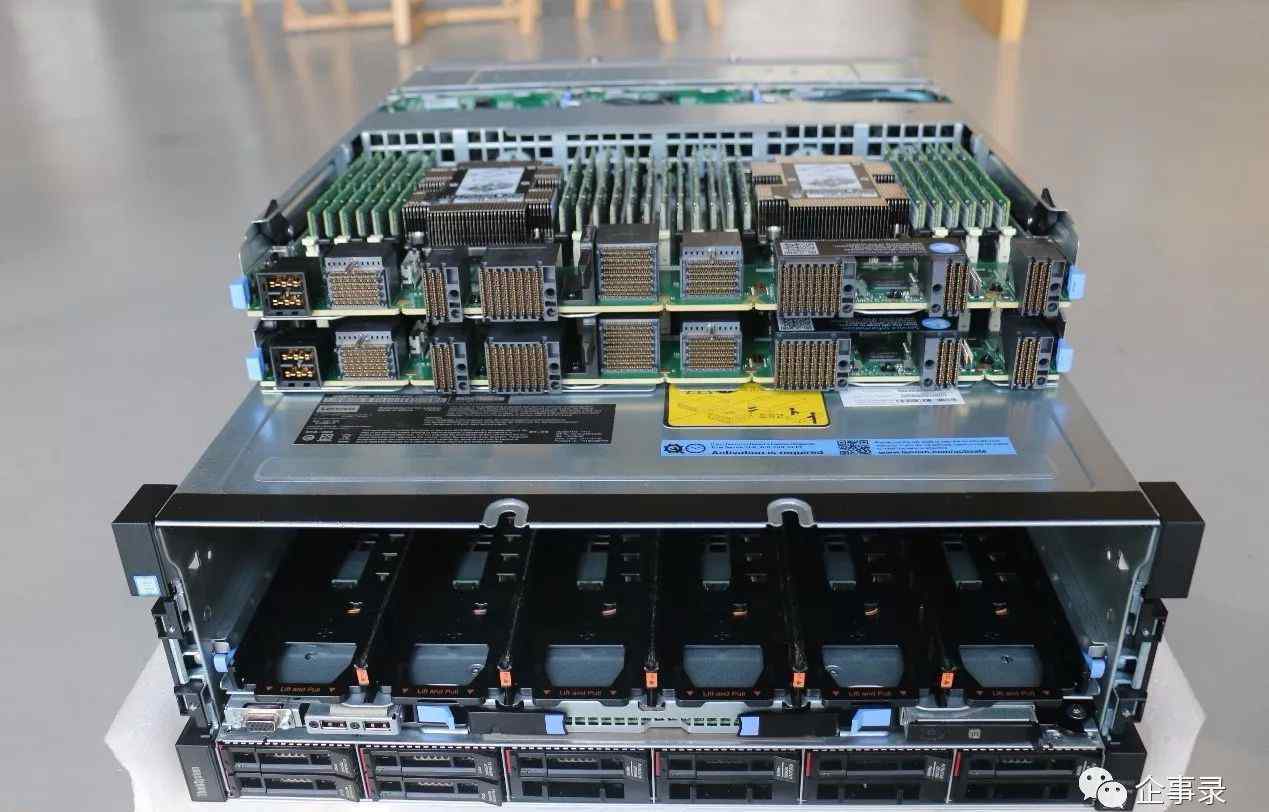

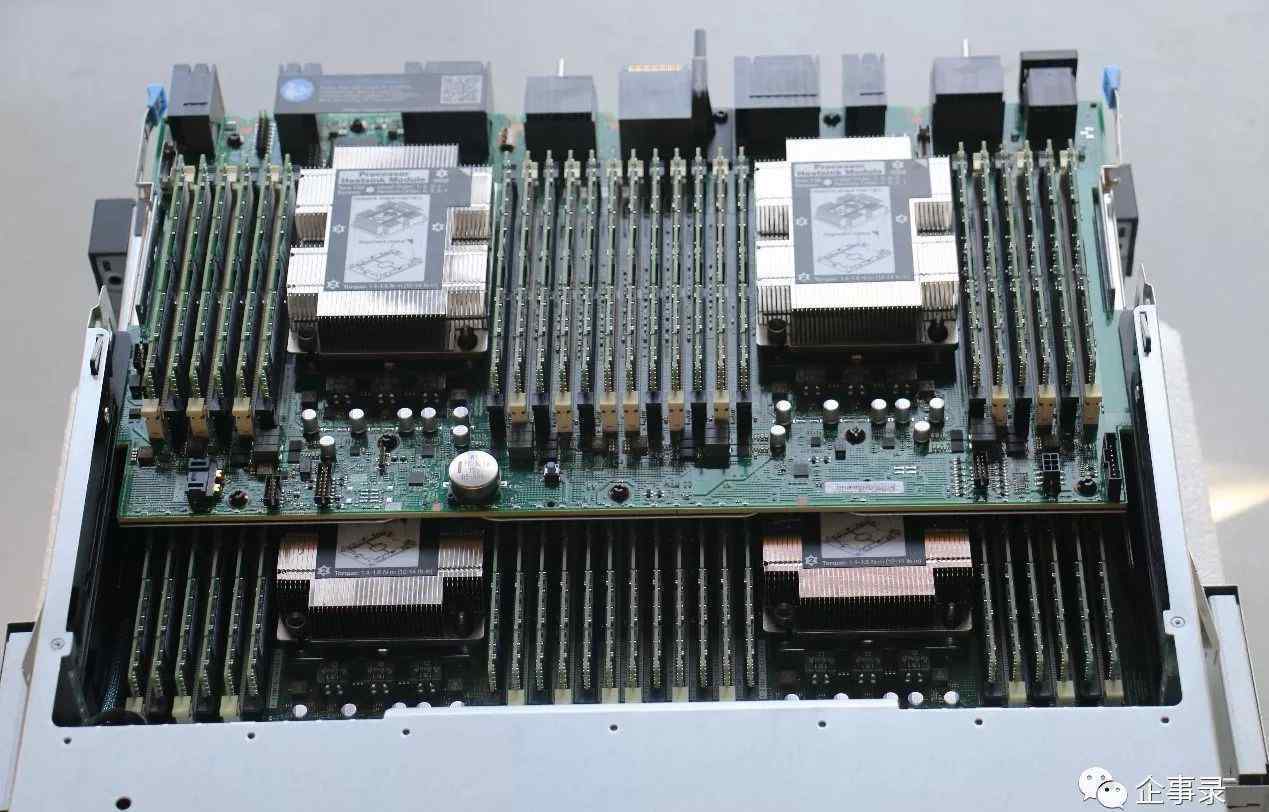

SR950是一款8通道x86服务器，高4U。其内部分为上下两个模块，每个模块的高度为2U，包括两个系统板，高度为1U。每个系统板配有两个至强SP 8176处理器，每个处理器提供12个内存插槽，支持全速6通道内存模式(即使内存完全插入，也可以保证内存的工作频率在2666MHz)。

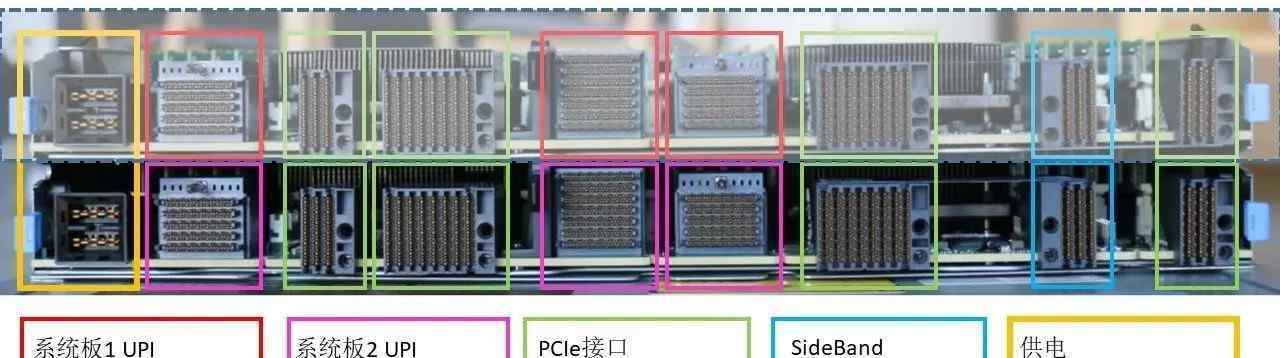

SR950是由上下两部分组成的8通道服务器，是系统板上部的后接口。可以看到三组UPI接口(总共四个UPI，中间两个UPI，板上两个处理器由一组UPI互联)的通道都是从后面引出的。这种设计使四块系统板高度一致。只需选择不同架构的机箱笼，通过背板互联实现8路RING架构或4路MESH架构即可。从本质上来说，模型和System x3950 X6是一样的，不同的是上一代System x3950 X6的每个处理器都是一套系统板，而SR950的每个系统板都配备了两个处理器，使得计算密度更高。

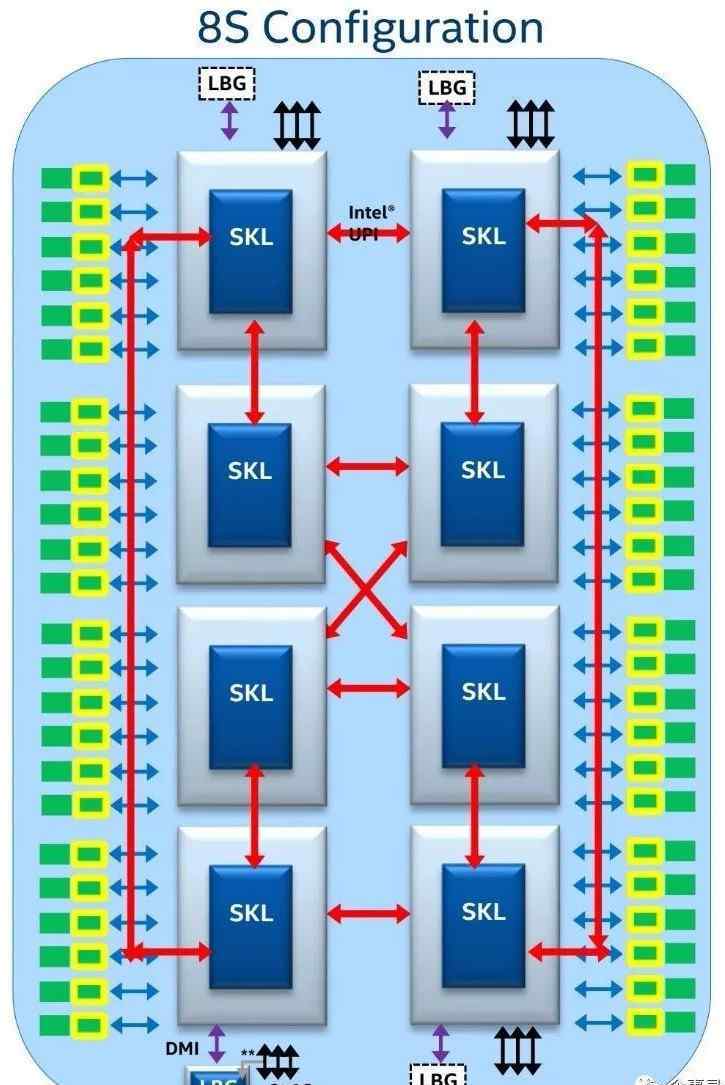

这款SR950采用了每CPU 3 UPI的环形互连架构，也叫“环”。每个Xeon8176处理器支持6通道内存。因此，8通道SR950服务器具有高带宽内存架构，有48个通道和96个内存插槽，可以提供超过900GB/s的内存带宽。结合200多个PCIe接口，它为对内存带宽、内存容量和输入/输出性能敏感的应用程序提供了良好的体系结构支持。

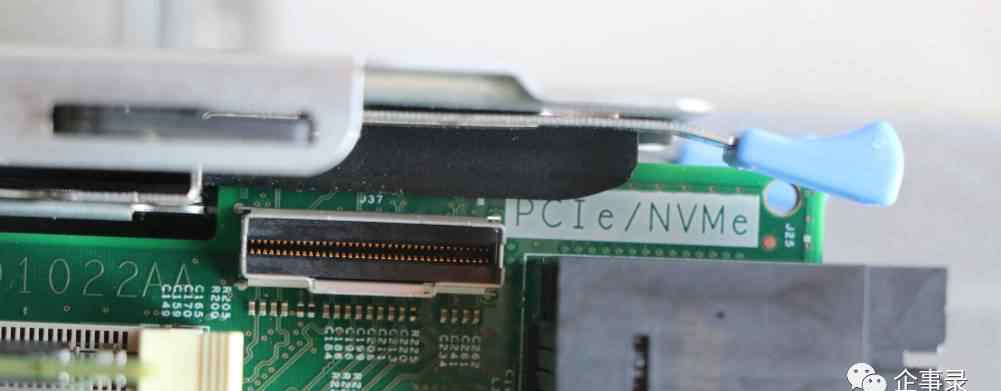

SR950的每个系统板上设计了两个PCIe 8X NVMe接口，8路SR950支持16个原生PCIe 4X U.2 NVMe SSD，可以满足对存储性能有严格要求的用户。

每个处理器的PCIe通道也从底板引出。除了系统板前端为NVMe SSD预留的两套PCIe 8X接口外，其余PCIe通道均可直接与后端I/O扩展板连接。

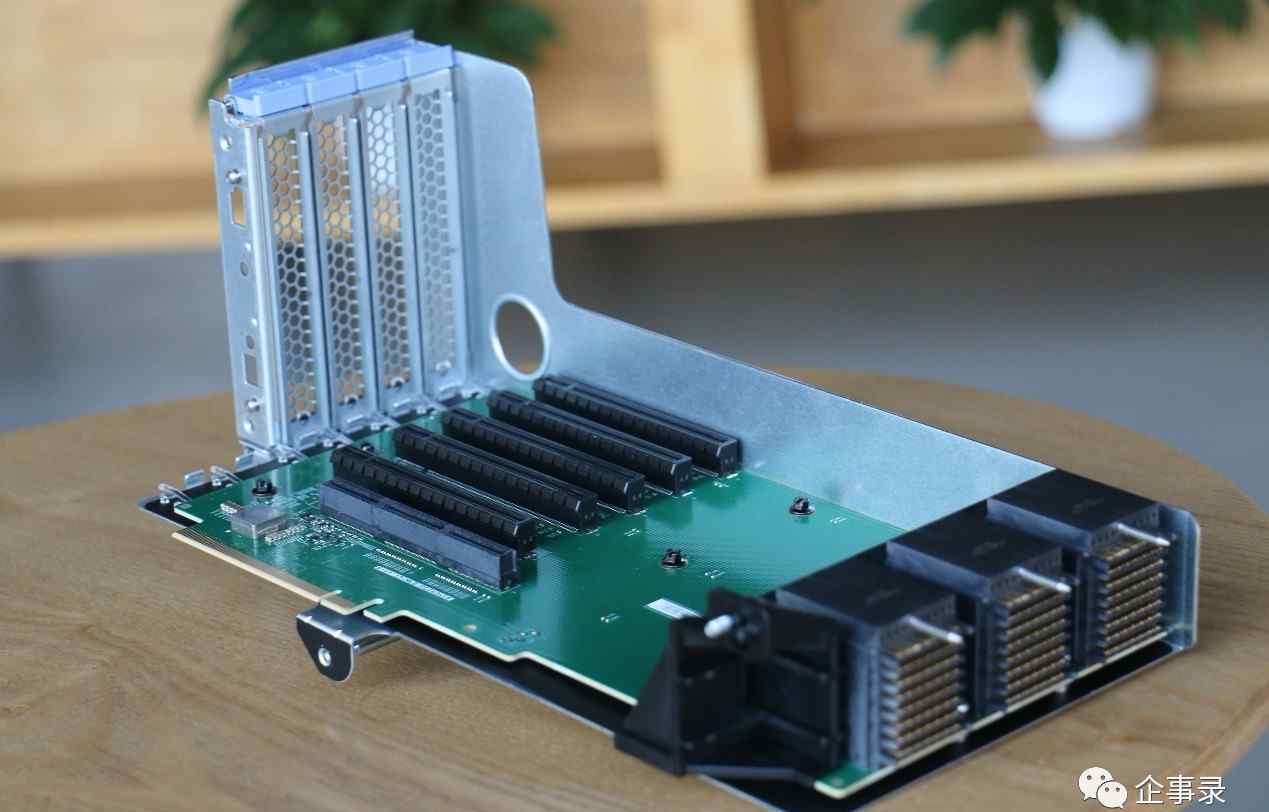

PCIe直接从系统板上引出，直接与扩展仓的Riser卡接口。由于SR950在输入/输出方面有足够的扩展能力，这种与三个系统板接口的扩展卡提供了六个PCIe 16X接口。在企业档案实验室测试的SR950可以满足用户同时使用12辆16X PCIe总线的极端需求。

由于SR950采用了外置UPI接口/PCIe接口的设计，通过更换不同的中板(连接处理器UPI/PCIe的扩展板)可以轻松实现不同的计算架构，从而满足不同类型的计算需求，更好地逼近用户应用模型结构。

每一寸空都是计算服务

SR950是一款8通道x86服务器，具有极高的计算密度。它在设计上突破了传统4通道/8通道服务器的框架，充分利用了空的每一寸空间。通过优化的气流设计，S950服务器同时具有高性能、高可用性和高密度的特点。
