图像分辨率的单位 读懂航测中的数字影像分辨率小知识

对于数字航空空图像或空间遥感图像，图像的分辨率通常指空分辨率间(IFOV)或地面采样距离GSD。GSD是地面采样距离，一般用一个像素(m/pixel)代表的地面大小来表示。例如，如果GSD是5厘米/像素，一个像素代表实际的5厘米* 5厘米。

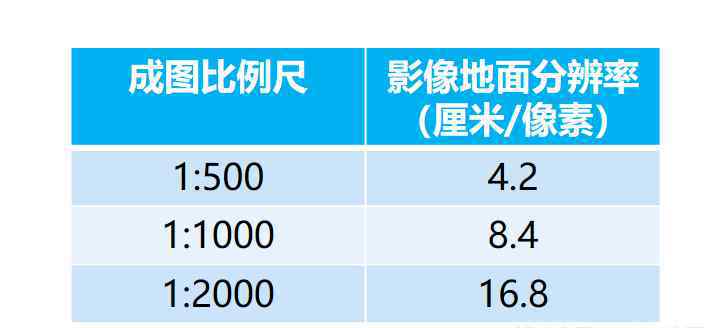

测量中经常听到1: 500、1: 1000、1: 2000地形图。比例尺和地面距离GSD有什么关系？

比例尺1:500，也就是说地图上的1米就是实际的500米。规模和GSD有什么关系？首先，我们来了解一下英寸的单位。测量屏幕的长度和宽度都以英寸为单位。1英寸=0.0254米。另一个概念是DPI指的是每英寸包含的像素。一般打印出来的图形是300 dpi，也就是一尺包含300像素。我们以此为例。

米和像素之间的转换公式是(像素的大小取决于单位大小的分辨率)

1英寸= 0.0254米= 300像素

1像素= 0.0254 ÷ 300 = 0.00008467米

1米= 39.370078740157英寸= 11811.0236像素

1:500比例的GSD是:

GSD = 500÷11811.0236≈0.04233333(m/像素)÷4.233333(cm/像素)

1:1000比例的GSD是:

GSD = 1000÷11811.0236≈0.0846667(m/像素)≈8.466667(cm/像素)

在实际航测领域，如何根据要求的GSD确定飞行高度？先给你看个公式！

H=f×GSD/a

其中h为飞行高度，f为相机焦距，a为像素大小。

DJI Phantom4RTK传感器尺寸:13.2毫米* 8.8毫米，图像尺寸:2.41微米，a = 132mm毫米/5472=2.41228微米，相机焦距:8.8毫米

以DJI精灵的Phantom4RTK为例，根据公式H=36*GSD可以大致确定合适的飞行高度。考虑到地形的起伏，建议设定的飞行高度不要大于计算的H，其中GSD以厘米为单位，H以米为单位。比如GSD274 cm对应飞行高度100米左右。

更多航测知识，请在评论区留言。
