简易机械手的可编程控制器控制

今天

什么是实际应用的小例子？

嗯...今天就来说说如何利用PLC实现简单的搬运动作，让机械为人服务！结合上一篇文章中的混音器例子，其实这两个例子和顺序控制指令完美搭配使用，在实际应用中非常方便，在程序循环控制中也得心应手！

废话

话不多说，进入我们今天的话题！

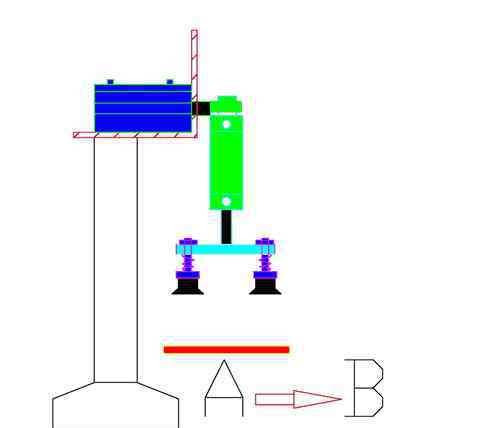

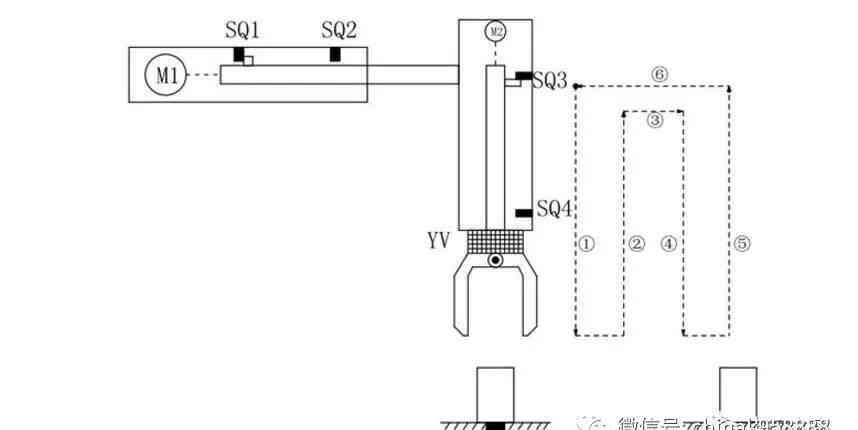

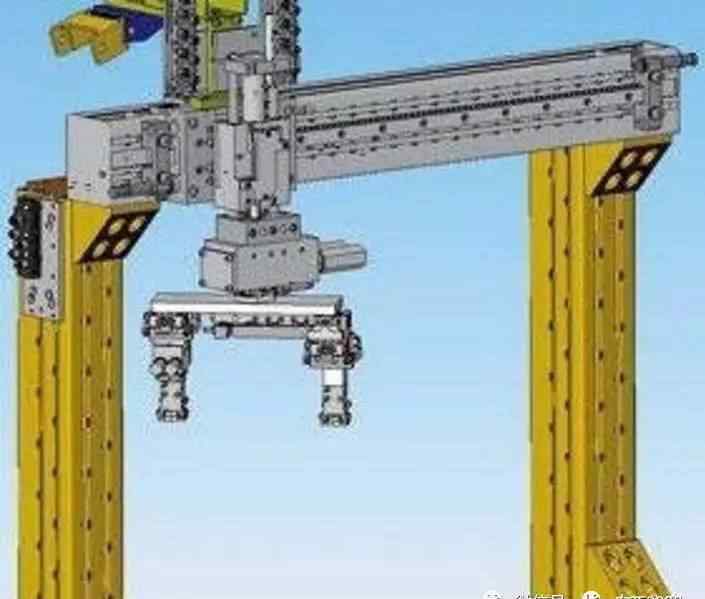

简单机械手的结构图如图所示。M1为控制机械手左右运动的电机，M2为控制机械手上下运动的电机，YV线圈用于控制机械手的夹紧和锁紧，SQ1为左到位检测开关，SQ2为右到位检测开关，SQ3为上到位检测开关，SQ4为下到位检测开关，SQ5为工件检测开关。

简易机械手的控制要求如下:

机械手应将工件从工位a移至工位b；

机械手的初始状态(原点条件)是机械手应停在工位A上方，SQ1和SQ3闭合；

如果原点条件满足，SQ5闭合(工件A处有工件)，按下启动按钮，机械手将按照“原点→下降→夹紧→上升→向右移动→下降→锁定→上升→向左移动→原点”的步骤工作。

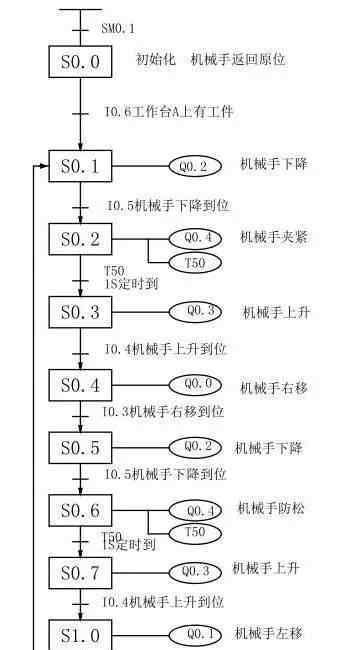

动作图

编程前如何传递矫直动作；

定义

符号表:

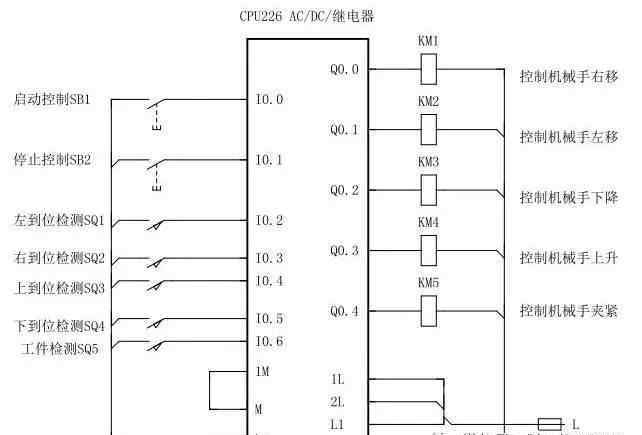

硬件

接线图:

满足

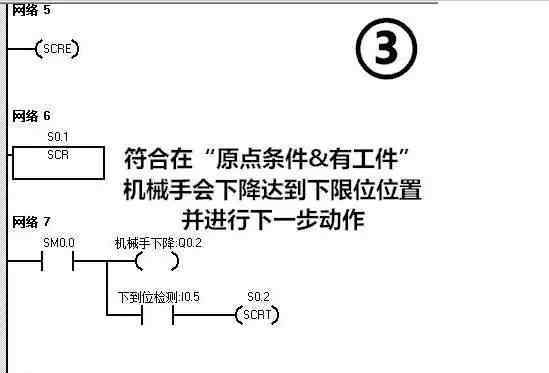

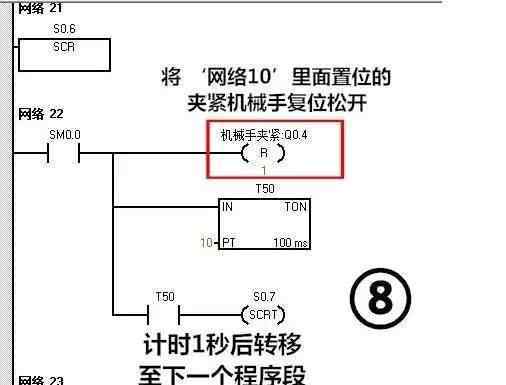

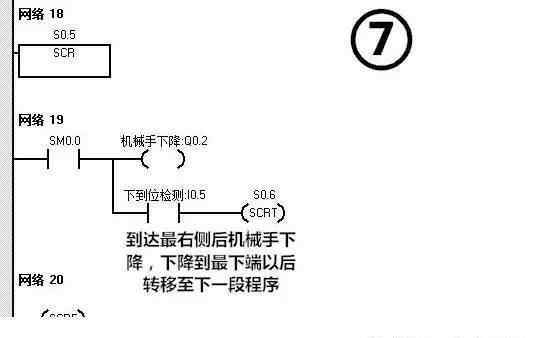

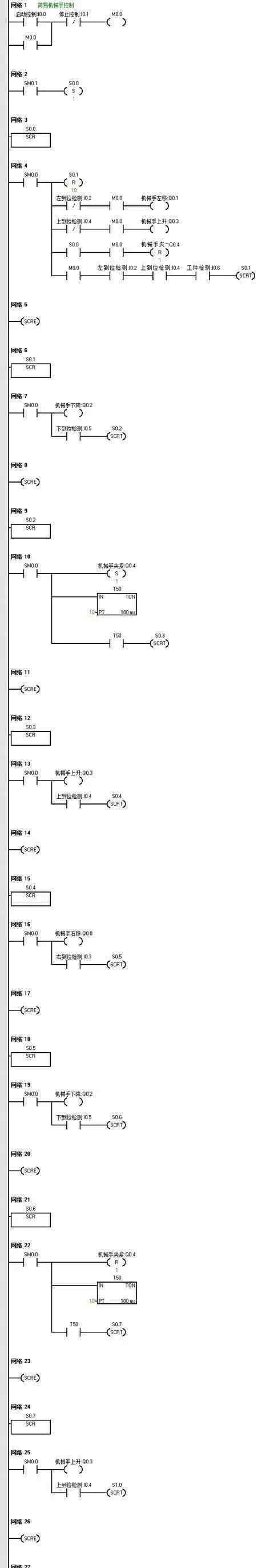

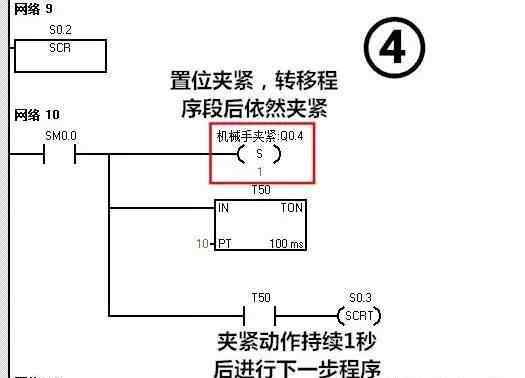

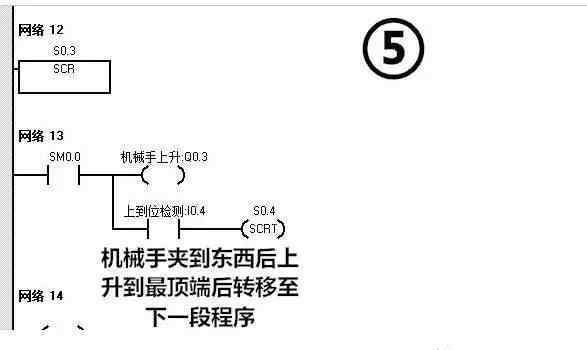

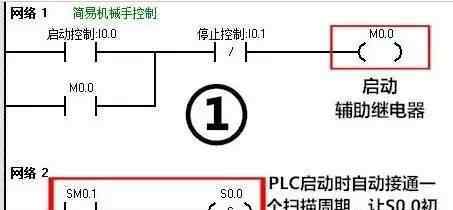

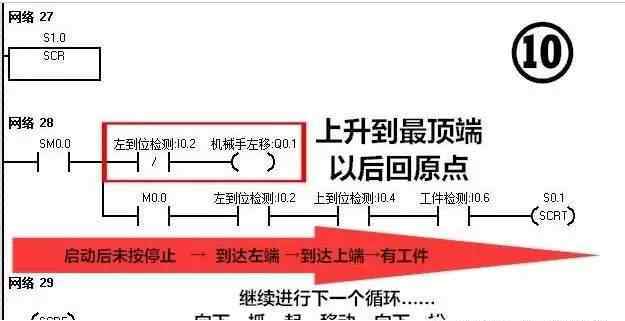

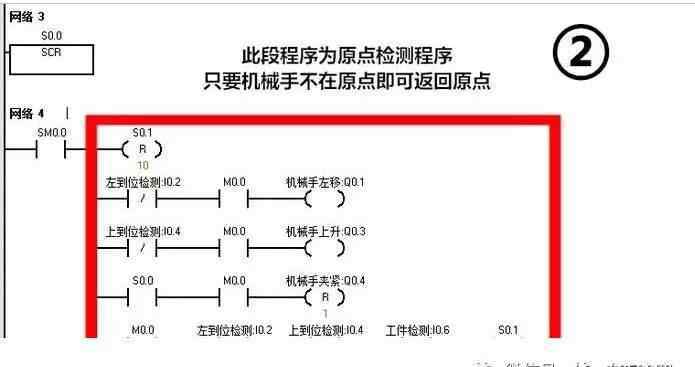

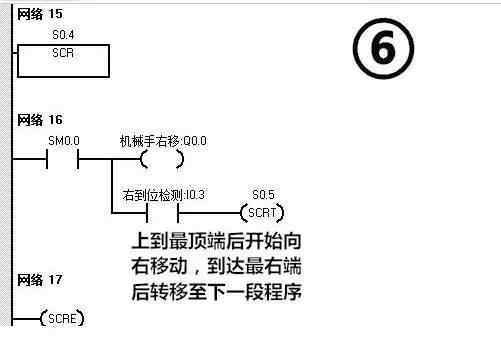

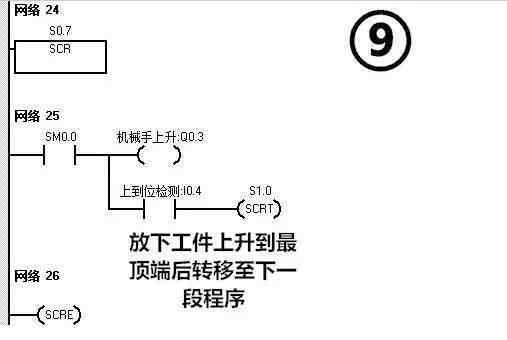

所有操作的程序如下:

很多梯形图眼花缭乱，不用担心分析这个机械手是怎么工作的！

其实结合前面的搅拌机看这个图就简单多了，没有那么多平行分支，所以转移的逻辑很简单！
