航嘉冷静王至尊版 升级再升级!航嘉550W冷静王至尊模组版电源评测

【PConline评测】越来越多的新产品不断涌入消费者眼中,势不可挡。生产新产品不容易,但目前大部分产品都是从外观开始,内部材质也差不多。这个创新真的有意义吗,除了外观?15岁的杭嘉冷景王系列最近又推出了新的冷景王。不仅其模块设计更能满足玩家高度定制的需求,内部材质也有所改进,可谓升级换代!下面介绍一下进入PConline实验室的振华杭嘉550W冷晶王至尊模块电源。

杭嘉550W冷晶王至尊模组版参考价格:阅读...图片查看报价参数概述

●详细参数

杭嘉550W冷晶王至尊模组版

电源类型ATX电源

产品颜色黑色

额定功率为550瓦

1个电源接口主板接口20+4英寸

1个CPU接口4+4分钟

1个显卡接口6+2英寸

硬盘接口SATA 5

两个电源接口有4英寸大

电源风扇12毫米低速温控风扇

产品卖点智能温控,主动PFC

官方价格是329元

●杭嘉550W冷晶王至尊模组版外观欣赏

杭嘉550W冷晶王至尊模组版电源外包装采用蓝白配色,包装中间的电源图案和“冷晶王”二字尤为突出。外包装和平时的冷净王至尊版大致相同,只是这个电源的外包装上增加了模块化电源这个词,说明这个电源和平时的版本不一样,模块化的版本会更适合用户更高的需求。电源的其他特性也标在了封面上,一目了然。

杭嘉550W冷晶王至尊模块版前示意图

杭嘉550W冷晶王至尊模块外壳延续老冷晶王的镀镍设计。这种黑化镀镍处理具有防辐射和防腐蚀的功能。电源硬件尺寸为150x160x 86mm,正面为方形,方形,实用。电源采用12厘米黑色7叶低速温控风扇,配合外置栅栏式冷却设计,高效对流,为电源创造终极冷却环境。另外,低速温控风扇低至25dB,可以说散热无声。

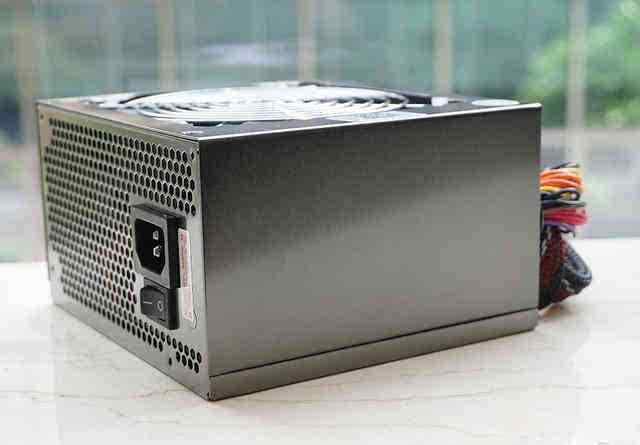

杭嘉550W冷晶王至尊模组版侧视图

与之前的杭嘉电源相比,这款冷晶王去掉了外壳上浮雕的杭嘉LOGO,或许是减少了一个工序,降低了一些成本,保持了较高的性价比。

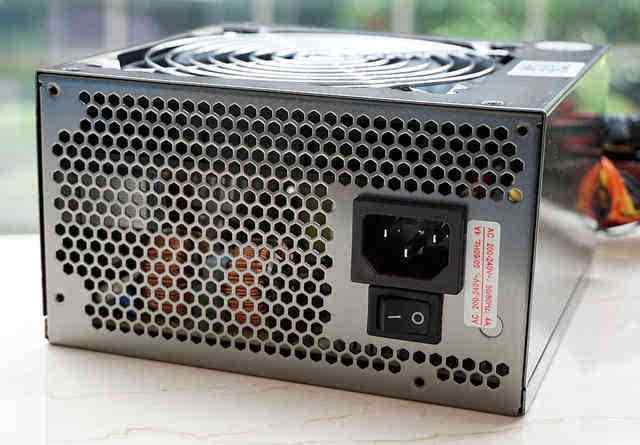

杭嘉550W冷晶王至尊模组版侧视图

杭嘉550W冷静王至尊模块版的电源输入接口一端,蜂窝网络设计大大提高了电源的散热,主流便捷快速开关可以应用于各种摆放安装平台,相当快捷方便。

杭嘉550W冷晶王至尊模组版铭牌示意图

杭嘉550W冷晶王至尊模组版铭牌标注3C认证、CE认证等认证标志,整体产品质量有保障。电源额定功率550W,采用单+12V输出设计。单+12V最大电流输出达到42A,峰值功率达到504W。18A在+3.3A和+5V电路上具有良好的性能。

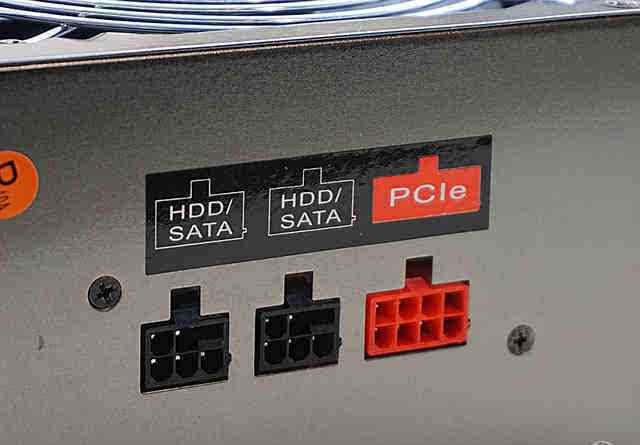

杭嘉550W冷晶王至尊模块版界面示意图

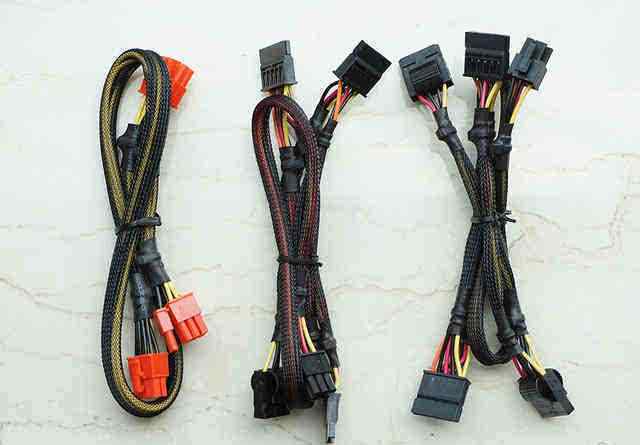

杭嘉550W冷晶王至尊模组版线材示意图

杭嘉550W冷静王至尊模组版采用半模组设计,比之前的冷静王更适合安装,更适合用户更高的需求。三根可拆卸模块化线包括一组显卡电源线(双6+2接口)和两组SATA电源线。杭嘉550W冷静王至尊模组版支持各种线长的背面走线,外侧采用蛇皮网包裹设计,有效防止日常使用中因拉扯导致电线受损,提高电线的耐用性。电源连接器方面,杭嘉550W冷静王至尊模块版接口较少,有1个20+4pin、1个4+4pin、1个6+2 pin ci-E、5个SATA接口、2个大4pin接口,但基本能满足用户需求。

●杭嘉550W冷晶王至尊模块版内部拆卸

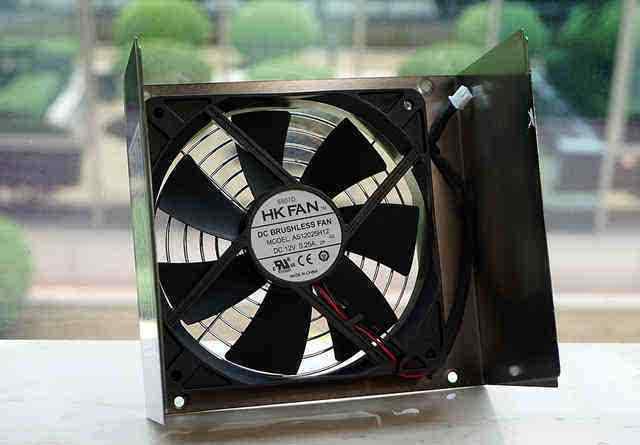

杭嘉550W冷净王至尊模组版风扇位置示意图

杭嘉550W冷静王至尊模组版采用12cm黑色7叶低速温控风扇,配合外置栅栏式散热设计,高效对流,为电源营造极致散热环境。另外,低速温控风扇可以有效降低噪音,可谓散热静音。

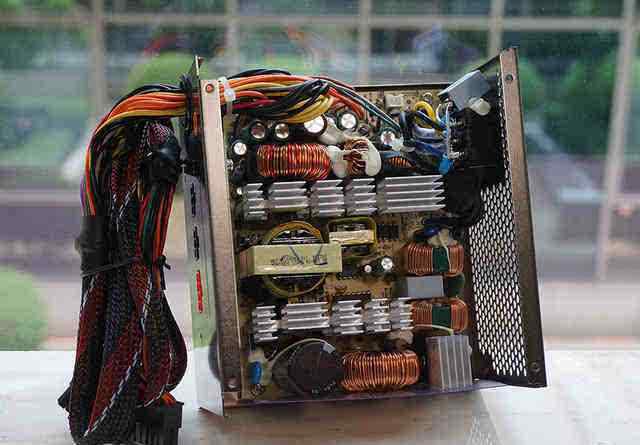

杭嘉550W冷晶王至尊模块版内部概述

杭嘉550W冷静王至尊模组版采用主动PFC+双管正激设计,转换效率超过80%。550W冷晶王至尊模块版内部组件非常有序紧凑。相比之前的冷晶王,这款550W的冷晶王至尊模块版在电路设计上做了很大的调整,电路设计更干净,更真诚。

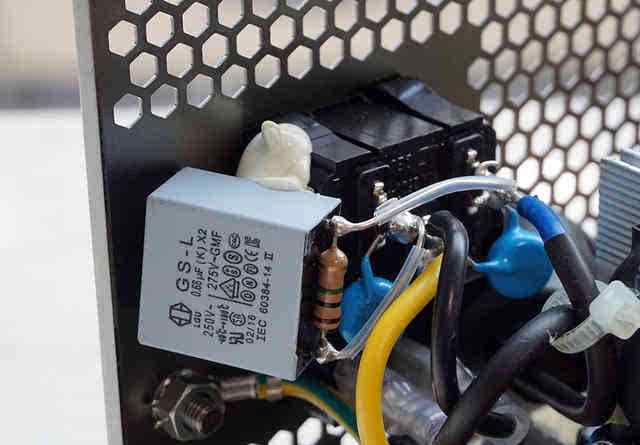

杭嘉550W冷晶王至尊模块版一级EMI

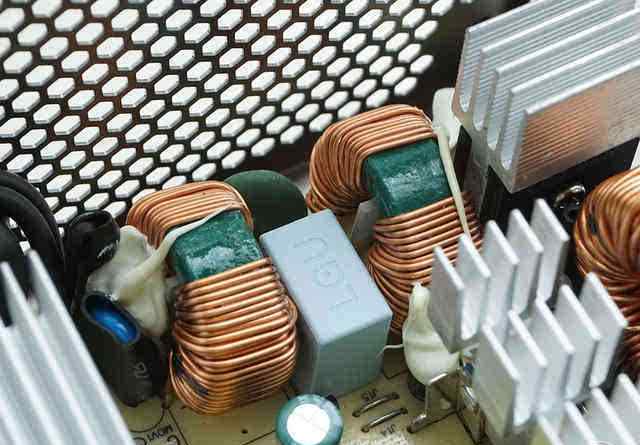

杭嘉550W冷晶王至尊模块版二次EMI

交流输入采用带泄放电阻的x电容和一对y电容。两个共模扼流圈、一个x电容和一对y电容用于PCB上的EMI器件,MOV、NTC和熔丝管均可用于熔丝器件。本发明通过电源的初级电磁干扰滤波电路和次级电磁干扰滤波电路,处理市电杂波,智能调节平滑电压,优化效率高,有效保护系统的平稳运行。

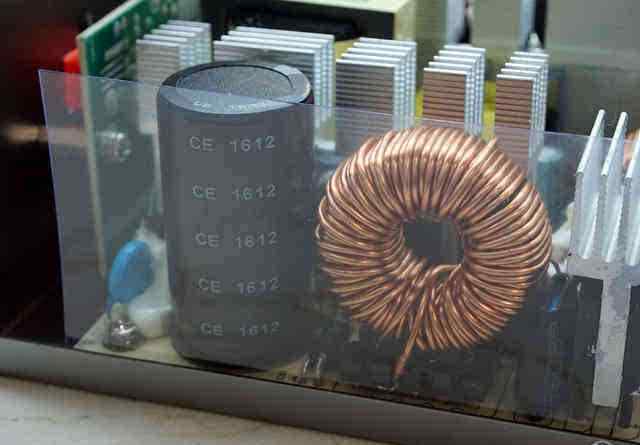

杭嘉550W冷晶王至尊模组版主电容

杭嘉550W冷晶王至尊模块电源的PFC电容采用爱华制造,质量有一定保证。

杭嘉550W冷净王至尊模块版主变压器

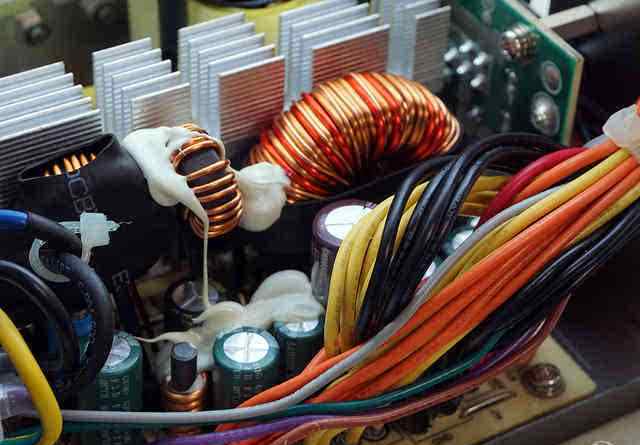

杭嘉550W冷晶王至尊模块版低压滤波电路

杭嘉550W冷静王至尊模块版采用有源PFC双管正激节能电路架构,带两个TK16A60W开关管,PFC/PWM的控制IC为彩虹冠的CM6800,5Vsb的控制IC为带MOSFET的TNY278PN。相比之前杭嘉推出的冷晶王,550W的冷晶王至尊模组版在很多地方都有所加强,供电效率更高。

●杭嘉550W冷晶王至尊模块版稳定性性能测试

PC电源使用的测试仪器为华阳电子有限公司(原华大自动化工业有限公司)生产的FA-4200ATE电脑在线模型电子负载仪。电子负载可以模拟真实环境中的负载(电器)来检测供电质量。它的功能相当多,包括调节负载大小、短路、过流、动态等。电子负载的原理是控制内部功率MOSFET或晶体管的导通量(该量占空比),利用功率管的耗散功率消耗电能的设备可以精确检测负载电压,精确调节负载电流,同时实现模拟负载短路。模拟的负载是感性阻性和容性的,容性负载电流的上升时间。

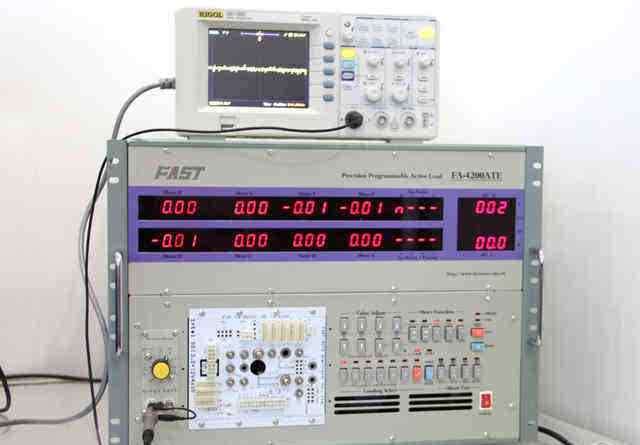

FAST FA-4200ATE的电子负载

在评估过程中,我们根据电源铭牌上的相关参数设置电源各电路的负载电流和电压,并根据实际需要进行几种负载模拟情况。设置完成,开关接通后,电子负载表将向被测电源供电,然后监测电源各电路的实际输出电压,并显示在电子负载表的信息面板上。通过监控实际电压输出,可以判断电源的输出稳定性。完成设定负载测试后,我们将对电源进行过功率测试,以确定电源在过功率下的性能。

在这次测试中,作者选择了五种不同的负载条件来测试电源,即20%轻负载、40%负载、60%基本负载、80%和100%满负载。在不同的负载下,我们设置的输入电压总是相同的,只调整电流的输入设置。以下是作者根据下表中的当前参数在不同负载下的设置:

杭嘉550W冷晶王至尊模块版测试参数

电压20%负载40%负载60%负载80%负载100%

+12V 8.4A 16.8A 25.2A 33.6A 42A

-12V 0.06A 0.12A 0.18A 0.24A 0.3A

+3.3V 3.6A 7.2A 10.8A 14.4A 18A

+5V 3.6A 7.2A 10.8A 14.4A 18A

+5Vsb 0.5A 1.0A 1.5A 2.0A 2.5A

通过测试,我们得到以下结果:

杭嘉550W冷晶王至尊模块版测试数据

电压20%负载40%负载60%负载80%负载100%的最大偏差值评估

+12v 12.20v 12.13v 12.06v 11.99v 11.91v 1.67%优秀

-12v-12.20v-12.29v-12.38v-12.43v-12.45v 3.75%通过

+3.3v 3.30v 3.28v 3.25v 3.23v 3.21v 2.73%好

+5v 5.04v 5.01v 4.99v 4.97v 4.95v 1.0%出色

+5v sb 5.02v 4.98v 4.93v 4.89v 4.85v 3.0%良好

测试总结:我们可以在表格中看到该电源各输出的偏差值。从整体数据来看,+12V和+5V的波动非常平缓,性能极佳。在用户关注的+3.3V和+5Vsb也表现不错。另外+12V的最大偏差值只有1.67%,性能极佳。所以这个电源的性能还是挺好的,考虑到电源的几个电路的性能。

PConline评估室摘要:

杭嘉550W冷晶王至尊模组版做工细致,诚意十足,体现了杭嘉的整体技术实力。在材料方面,这个电源在内部材料和电线上得到了加强。采用有源PFC双管正激节能电路架构,功率效率高达80%。这种模块化版本将更好地满足高度定制化玩家的需求。现在这样的诚心电源售价329元,有兴趣的玩家不妨购买了解一下。
