电路滤波电源电路中变压、整流、滤波电路详解

基本线路

DC稳压电源一般采用220 V市电作为电源，经变换、整流、滤波后送稳压电路稳压，最终成为稳定的DC电源。该过程中的变换、整流和滤波电路可视为DC稳压电源的基本电路。没有这些电路，稳定电源将无法正常工作。

1.转换电路

通常，DC稳压电源使用电力变压器来改变输入到后续电路的电压。电力变压器由一次绕组、二次绕组和铁芯组成。初级绕组用于输入电源的交流电压，次级绕组输出所需的交流电压。一般来说，电力变压器是一种电→磁→电的转换装置。即初级交流电转换成铁芯的闭合交变磁场，磁场的磁力切割次级线圈产生交变电动势。当次级连接到负载时，电路闭合，交流电通过次级电路。变压器的电路图符号见图1。

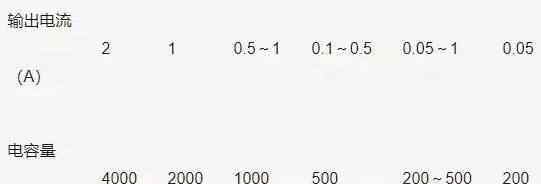

图17电容滤波器电路

图19电感滤波电路

(3)RC滤波电路

用两个电容和一个电阻组成RC滤波电路，也叫π RC滤波电路。参见图20。这个滤波电路增加了一个电阻R1，这样交流纹波在R1共享。R1和C2越大，过滤效果越好。然而，如果R1太大，电压降将太大，输出电压将降低。一般来说，R1应该比R2小得多。

图20 RC滤波电路

(4)液晶滤波电路

与RC滤波电路相比，还有一种LC滤波电路，结合了电容滤波电路纹波小和电感滤波电路负载能力强的优点。电路图见图21。

图21液晶滤波器电路

(5)有源滤波电路

当需要滤波效果时，可以通过增加滤波电容的电容来改善滤波效果。但是由于电容体积的限制，不可能无限增加滤波电容的容量，所以可以采用有源滤波电路。电路形式如图22所示，其中电阻R1是晶体管T1的基极偏置电阻，电容C1是晶体管T1的基极滤波电容，电阻R2是负载。事实上，该电路通过晶体管T1的放大将C1电容放大β倍，相当于接入C1的一个(β+1)电容进行滤波。

图22有源滤波器电路

在图22中，C1可以从几十微法到几百微法中选择；R1可以在几百欧姆到几千欧姆之间选择，具体值可以根据T1的β值来确定。只要T1的集电极-发射极电压(UCE)大于1.5V，β值较高，理想的R值稍大..在选择T1时，要注意的是，耗散功率PCM必须大于UCEI，如果运行时产生的热量较大，则需要增加散热器。

有源滤波电路属于二次滤波电路，前级要有电容滤波等滤波电路，否则无法正常工作。

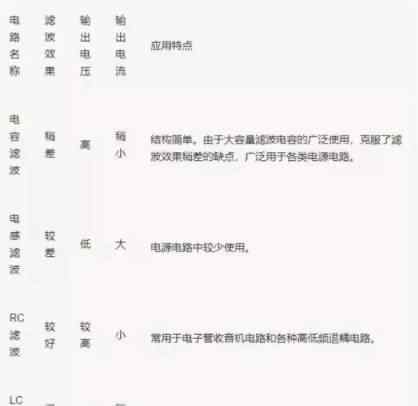

4.整流滤波电路综述

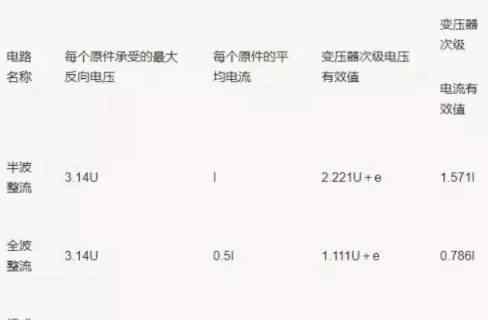

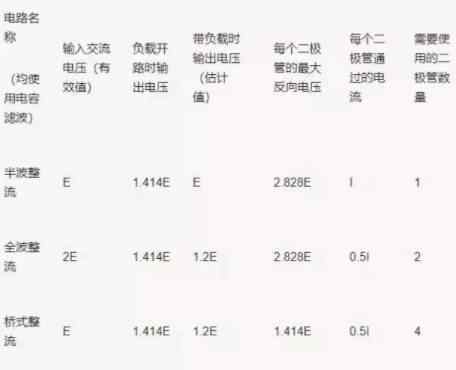

(1)常用整流电路的性能比较
