钨丝不烧坏的节能灯只需要更换电路上的坏零件，不麻烦，但是一端钨丝烧坏的节能灯可能更麻烦。很多年前，我们家的一个节能灯一头烧钨丝。我试着把烧过的钨丝一端的两根线直接连起来。结果我装上了，打开了开关。一开始还亮了几秒。然后砰的一声，灯管和电路都爆炸了，空气体开关也跳闸了。在彻底了解节能灯的电路原理后，我想尝试修理钨丝一端烧坏的节能灯。

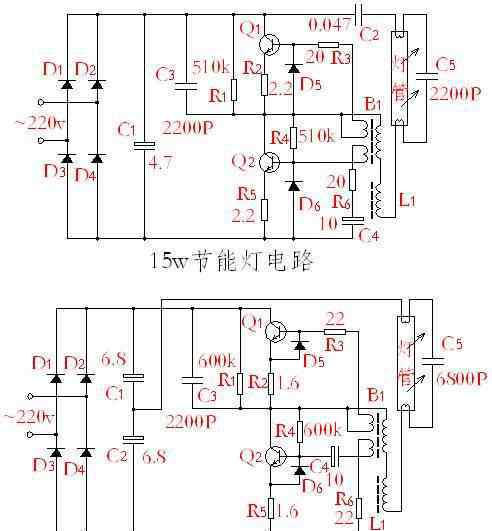

维修前，发出两张节能灯电路图

这两种电路图的主要区别是，一种是使用耐压不低于400v的电解电容滤波器，另一种是使用耐压不低于250v的两个电解电容；电解电容滤波的灯，应该用电容较小的非极性电容连接灯管和阳极，如果两个电容串联，灯管可以直接连接在两个电容之间。这两种电路，前者适用于功率较低的电路，后者适用于功率较高的电路，但一旦灯管两端不一致，就会出现电子二极管效应，导致两个电解电容其中一个上的电压超过额定电压而损坏。所以钨丝一端烧坏的灯管不能用后一种电路，只能用前一种。

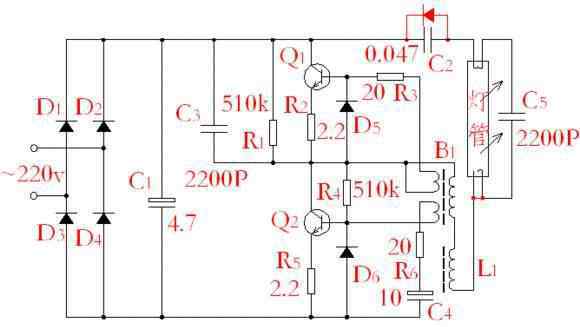

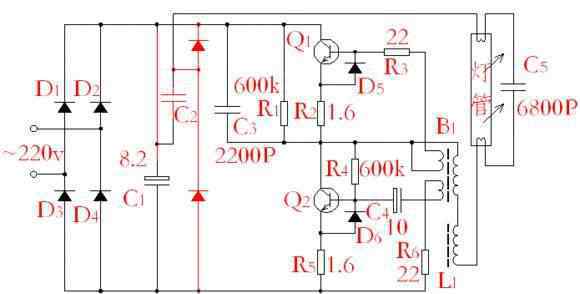

如果一端的钨丝烧坏了，那么这一端就会失去(或者至少降低)发射电子的能力，电子主要从另一端发射出去，这样灯管就会形成电子二极管效应。对于前一种电路，电容器C2上的电压将变得越来越高，最后它将击穿并被损坏。我以前的灯爆炸是由电容器击穿和开路引起的。为了避免电容器C2的损坏，应该使用二极管来耗尽C2上积累的电力，如图所示

如果另一端钨丝损坏，需要根据图中蓝色添加二极管，但是在一些电路板上添加这个二极管有点困难

如果在两个位置都加二极管，烧灯丝的哪一端不重要。

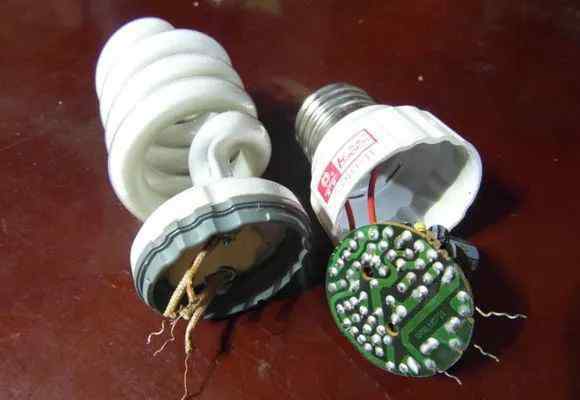

一端烧坏的节能灯，因为烧坏的灯丝在图中灯管上端，所以去掉准备换一端

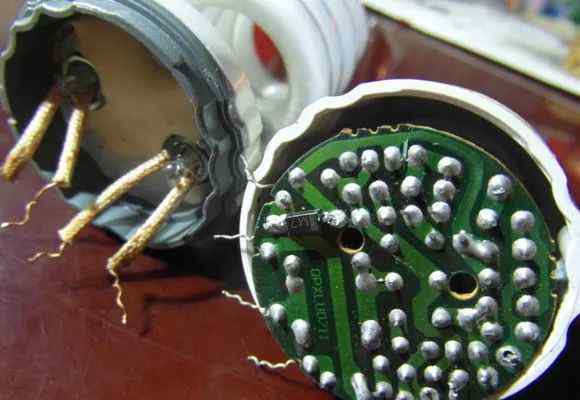

焊接二极管

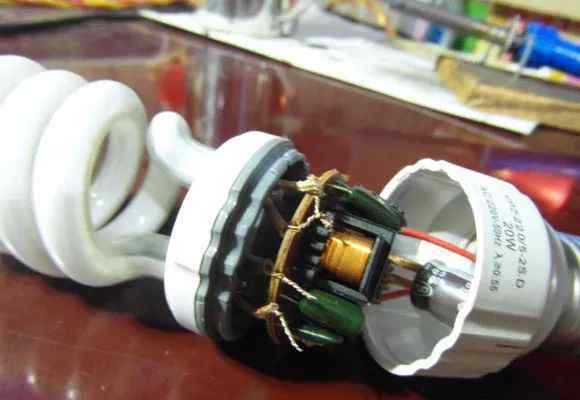

把它放在

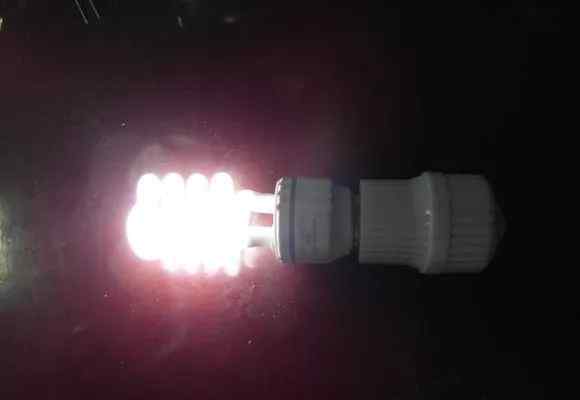

测试，灯亮着，我试了十分钟，没问题。

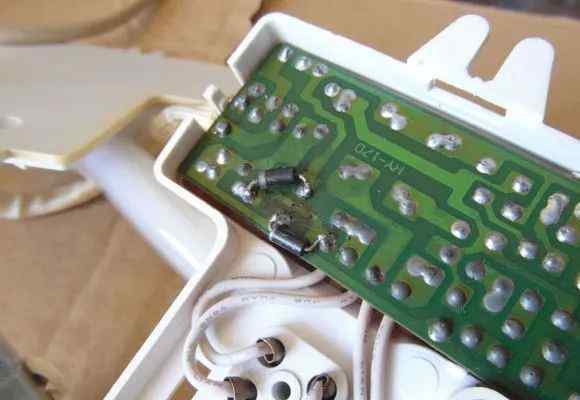

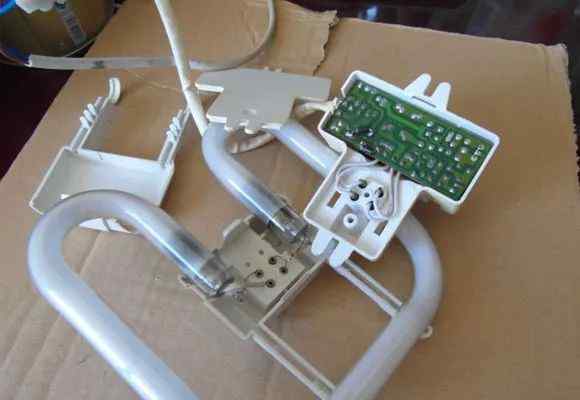

另一个方形灯管也是一端烧钨丝，方便焊接二极管，两个位置都焊接

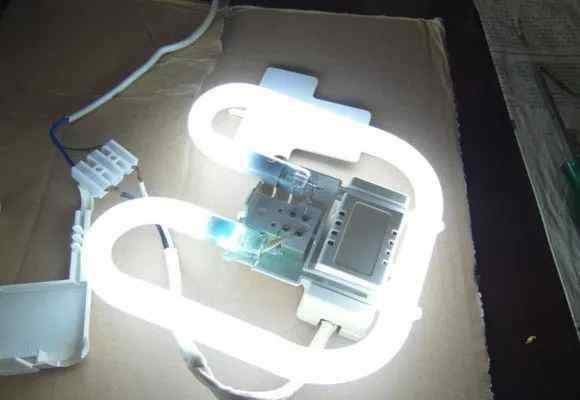

穿上试试。可以点亮。后来装在楼梯上。用了几天，另一端钨丝烧坏了，灯报废了。

功率稍高的灯可能使用的第二个电路，如果要更换，需要按照下图修改电路

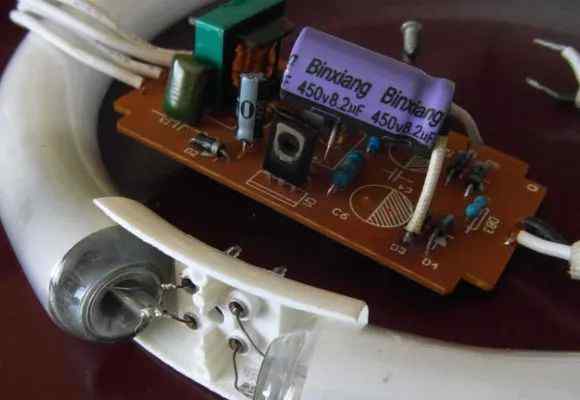

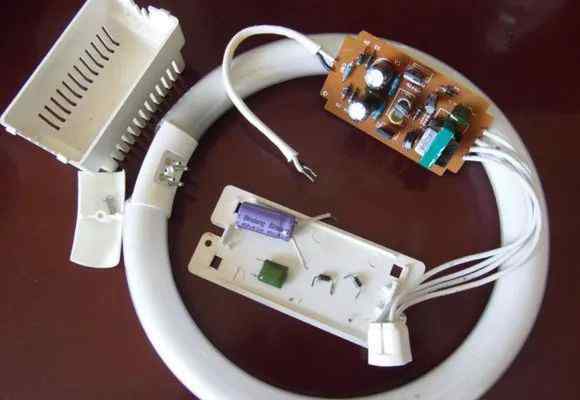

一个功率较高的环形管准备根据上图修改电路

零件准备

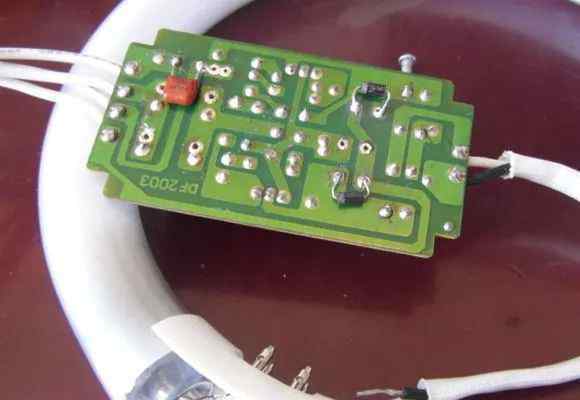

电路修改

但是一试就能开灯，就是亮度不稳定，不到1分钟就发现其中一个三重奏很热，而另一个没有明显升温。如果换灯管两端，另一个三极管很快就热了。这种修改是失败的。

测试表明，对于低功率节能灯，这种改装可以正常点亮，但不耐用。
