机械制图焊接符号 焊接符号在机械制图中标注大全

1.焊接标记方法

图案上的焊缝有两种表达方式,即符号法和图解法。

(1)箭头线:

箭头可以指向关节侧和非关节侧;

一般对箭头线相对焊缝的位置没有特殊要求;

箭头线允许弯曲一次。

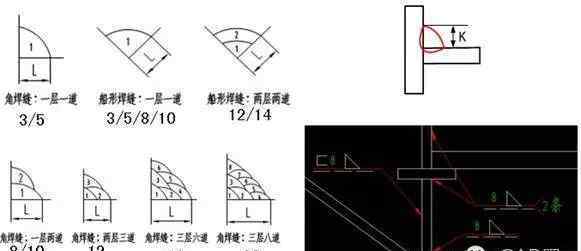

(3)焊脚的尺寸K一般为3、5、8、10、12、14、20

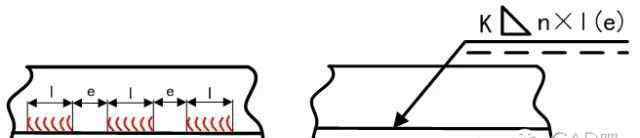

(4)间断焊缝的标记

如下图:

n代表焊接段的数量;

表示焊缝长度(不包括弧坑);

e表示焊缝间距。

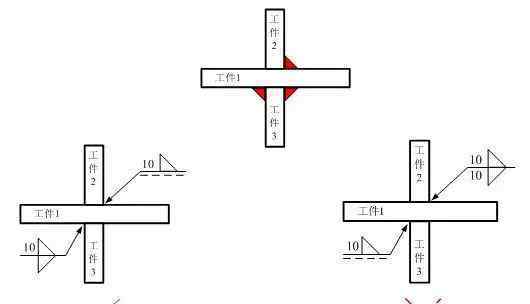

(5)常见的焊缝标记错误

(5)常见的焊缝标记错误
