辅机 电厂中各种辅机原理图

各种辅机示意图

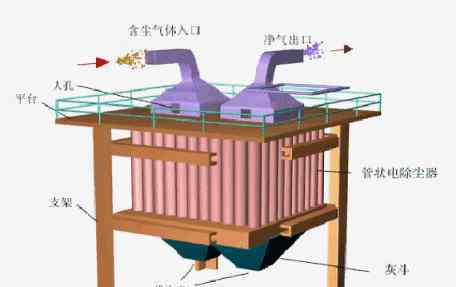

多管静电除尘器

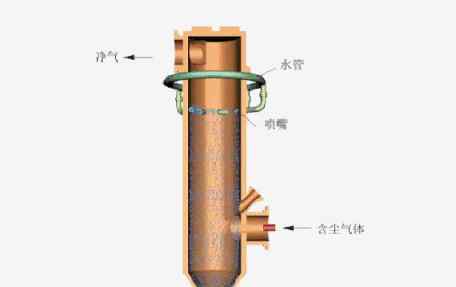

立式旋风水膜除尘器

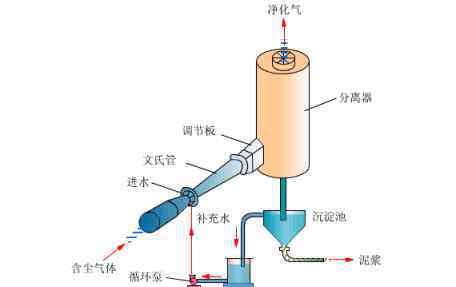

文丘里吸收器

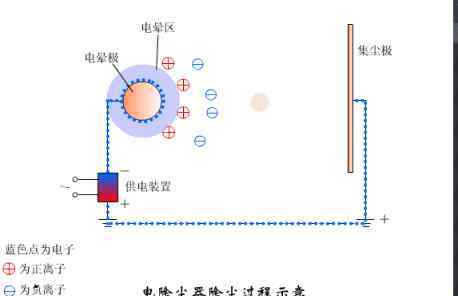

电除尘

液力耦合器原理

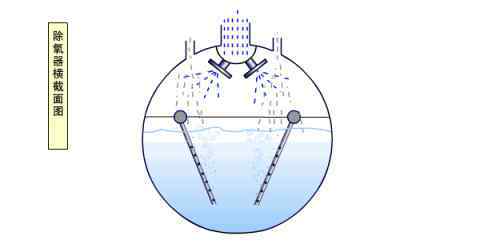

除氧器横截面

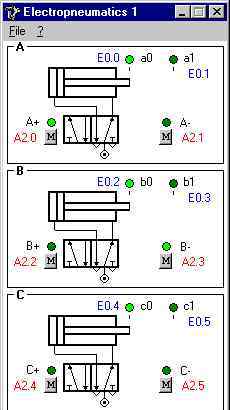

气动门连杆

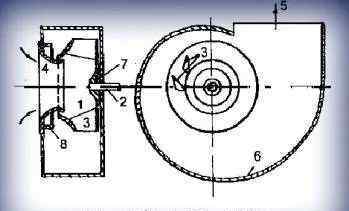

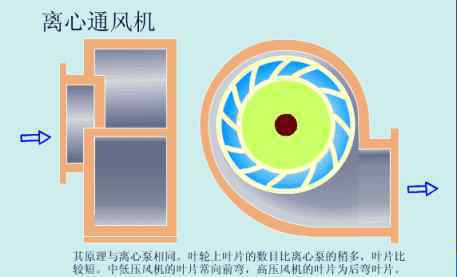

离心通风机

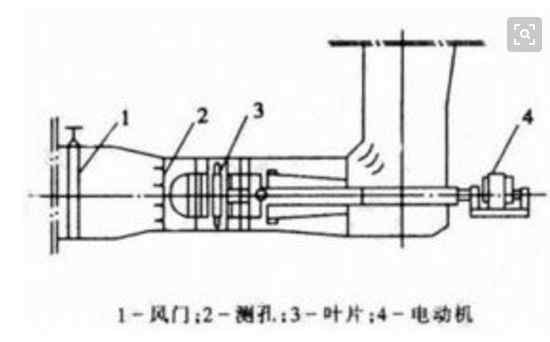

轴流通风机

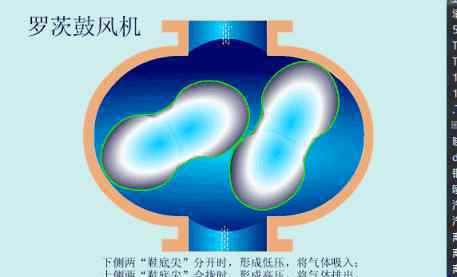

罗茨鼓风机

电厂的风机主要有两种:离心式风机和轴流式风机。

离心风机的工作原理是:当电机带动风机的叶轮旋转时，叶轮之间充入的气体随着叶轮旋转，在离心力的作用下被甩出叶轮之间的通道，从壳体上的出风口排出。气体的流出导致叶轮进口空为真空，外界空气会自动吸入叶轮，如稀释风机、引风机轴承冷却风机等

轴流风机的工作原理是，当轴流风机的叶轮被电机驱动旋转时，叶片在气体中旋转，给气体一个推力，气体被叶片推动，然后沿着风机轴的方向从入口不断流向出口。如送风机、引风机、一次风机等。
