卷材防水屋面 很全面的屋面防水保温做法详解

一、屋顶结构

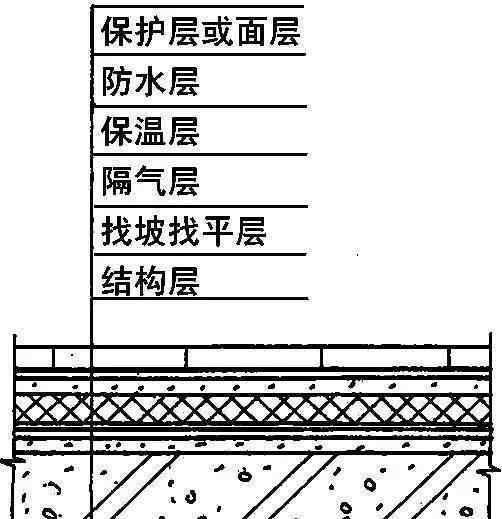

保温屋面结构层示意图:

倒置式屋面结构层次示意图:

二、找平层施工

屋面整体找平层一般采用水泥砂浆、细石混凝土或沥青砂浆。

1厚度和技术要求

水泥砂浆找平层:结构层为现浇混凝土整体板时，厚度为15 ~ 20mm；当有整体或块状材料保温层时，厚度为20 ~ 25毫米；当结构层为装配式混凝土板，保温层为松散材料时，厚度为20 ~ 30 mm。

水泥砂浆的体积比为1: 2.5 ~ 1: 3，水泥的强度等级不低于32.5。

⑵细石混凝土找平层:厚度30 ~ 35mm，混凝土强度等级不低于C20。

沥青砂浆找平层:结构层为现浇混凝土整体板时，厚度为15 ~ 20mm；结构层为装配式混凝土板，保温层为整体或块体材料时，厚度为20 ~ 25 mm，沥青砂浆采用1: 8的质量比。

2找平层排水坡度

平屋面采用结构找坡时，不应小于3%，材料找坡时，应为2%；天沟和檐沟的纵坡不应小于1%，天沟底部的水滴不应超过200毫米。

三节点处理

找平层应在突出屋面结构的交接处和转角处做成圆弧形。防水层为沥青防水材料时圆弧半径R = 100 ~ 150 mm，采用聚合物改性沥青防水材料时R=50mm，采用合成聚合物防水材料时R=20mm。内排水出水口周围，找平层应做成略低的坑。

高低跨变形缝的处理；

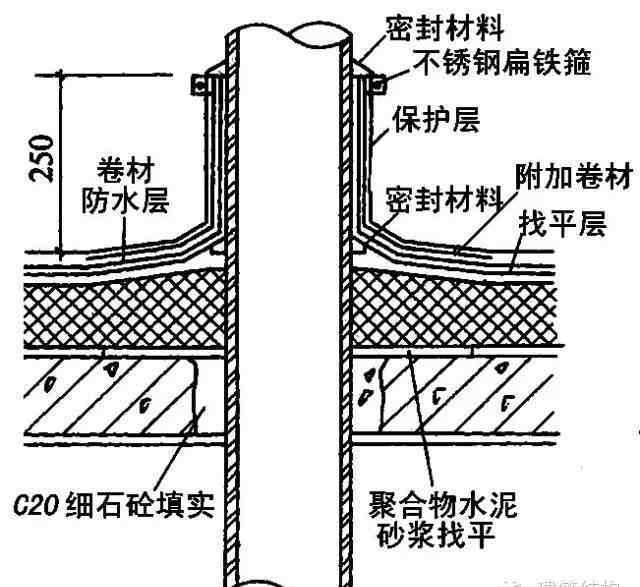

伸出屋面的管道的防水处理；

直水落口:

4找平层分格缝

找平层应设有分格缝，并嵌有密封材料。框架接缝应位于板端接缝处，水泥砂浆或细石混凝土找平层纵横接缝的最大间距不大于6m，沥青砂浆不大于4m。

屋顶框架接缝的表面处理；

三、保温层施工

1绝缘层材料

保温材料可分为三类:一是松散材料，如矿渣、膨胀蛭石、膨胀珍珠岩等。，目前很少使用。二、板材，如膨胀蛭石、膨胀珍珠岩块、泡沫水泥、加气混凝土块、岩棉板、EPS板、XPS挤塑板。三、整体现浇保温层，如沥青膨胀蛭石、沥青膨胀珍珠岩、聚氨酯硬泡防水保温一体化系统等。

目前广泛使用的有岩棉板、EPS板、XPS挤塑板。聚氨酯硬泡防水保温一体化体系发展迅速。

2保温层的施工

保温层施工前，基层应平整、干燥、干净。保温板紧贴基层时，铺设稳定，上下两层接缝错开，拼缝严密。板与板之间的缝隙应用同种材料填充，粘贴要牢固，找坡要正确。

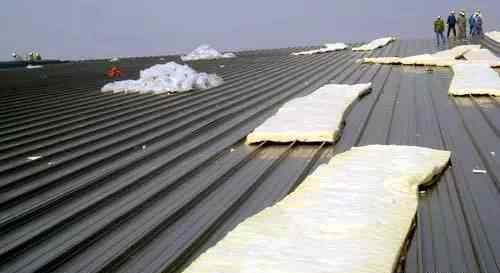

岩棉板保温层铺设:

挤塑聚苯板保温屋面:

3屋面聚氨酯防水保温一体化系统

采用高压无气喷涂机现场直接发泡成型工艺，将屋面防水隔热一体化，形成的防水隔热层连续无缝，具有隔热效果好、附着力好、强度高、抗渗透性强、耐老化性好的特点。

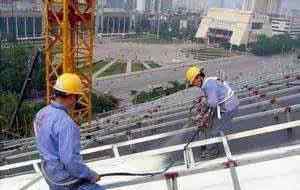

喷涂聚氨酯硬泡:

聚氨酯防水保温屋面:

屋顶效果:

四、卷材防水层施工

1沥青卷材防水层施工

沥青卷材防水层只能用于防水等级为ⅲ、ⅳ级的屋面防水层。ⅲ级屋面为三毡四油，ⅳ级屋面为二毡三油。

线圈储存

不同品种、标签和规格的卷材应垂直堆放，高度不超过2层。避免下雨、日晒和潮湿。不要靠近火源和热源，避免接触化学介质和有机溶剂等有害物质。

防水材料的储存:

⑵基层清理及干燥检查

沥青卷材防水层的施工应在其他屋面工程完成后进行。屋面的空气保温层和防水层铺设前，基层必须清洁干燥。

清理底座:

清除灰尘、油和其他附件:

将1m2的卷材平铺在找平层上晾干，静置3 ~ 4h，然后打开检查。找平层覆盖的部分可以不加水印铺设。

基层待遇

基础处理剂具有很强的渗透性和疏水性，可以增强沥青胶结料与找平层的附着力。基层处理剂的涂覆一般在找平层干燥后进行，涂层应薄而均匀，无空白色、麻点或气泡。

冷底油结构:

涂料环氧改性沥青基层处理剂:

卷材铺贴方向

当屋面坡度小于3%时，卷材应与屋面平行铺设；当屋面坡度为3 ~ 15%时，卷材可平行或垂直于屋面铺设；当屋面坡度大于15%或屋面晃动时，卷材应垂直铺在屋面上；在下层卷材上不得垂直铺贴。

平行于铺贴的屋面，从天沟或檐口开始逐层铺贴，两个卷材的长边搭接应沿流水方向，长边搭接宽度不应小于70mm或100mm；短边搭接应遵循主导风向，搭接宽度不小于100mm或150mm。

相邻两个线圈短边的搭接应错开不小于500mm，上下线圈错开1/3或1/2线圈宽度。平行于顶板，一个线圈可铺设到底，工作面大，接头少，效率高。线圈的横向抗拉强度高于纵向抗拉强度，以防止线圈因底座变形而开裂，应优先选用。

卷材水平摊铺搭接要求:

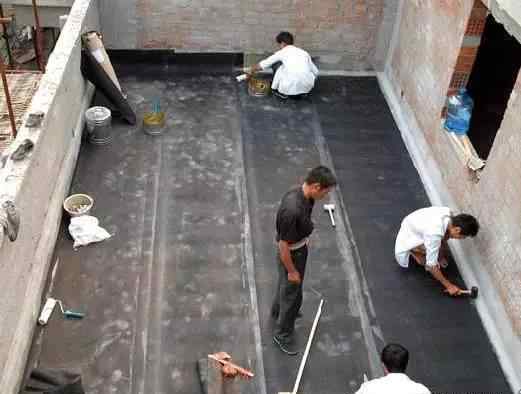

卷材平行于屋顶铺贴:

垂直于屋面铺设时，应从屋面向檐口铺设，压边圈沿主导风向，接缝沿流水方向。搭接接头不应留在屋顶，线圈必须穿过屋顶，以增强屋顶的防水性和耐久性。

在铺设大面积屋面防水材料前，应加强出水口、天沟、女儿墙和沉降缝，并做好浸水处理，然后再铺设屋面材料。当铺贴连续多跨或高低跨屋面时，应按先高跨后低跨、先远后近的顺序进行。

高低跨屋盖的浸水处理；

⑸摊铺方法

主要有倒油、刷油、刮油、洒油。

倒油法:也称驱油法，是将沥青胶倒在基层上，然后将卷材向前推，使卷材与基层粘结紧密；

刷油法:用刷子将沥青胶刷在基层上，刷油长度为300 ~ 500 mm，出油口边缘不应大于50mm，然后快速铺压卷材；

③刮油法:将沥青胶倒在基层上后，用5 ~ 10 mm厚的橡胶刮刀刮沥青胶；

涂油法:基层不干燥，需要做排气顶时使用。铺设第一层卷材时，先在卷材四周铺沥青，中间铺油，铺蛇花铺，其余各层仍采用倒油、刮油、刷油的方式铺。

沥青胶中的沥青成分应与卷材中的沥青成分相同。热沥青胶浆的加热温度不得超过240℃，使用温度不得低于190℃。沥青胶泥应均匀涂刷和刮擦，不得过厚或堆积。

粘结层厚度:热沥青胶泥1 ~ 1.5 mm，冷沥青胶泥0.5 ~ 1mm；

面层厚度:热沥青胶泥2 ~ 3 mm，冷沥青胶泥1 ~ 1.5 mm。

保护层的施工:绿豆砂保护层是每铺完一层卷材后，在上面浇一层2 ~ 4 mm的沥青胶，趁热撒上一层粒径3 ~ 5 mm的红小石，压实使红小石与沥青胶粘结牢固，未粘结的红小石应扫掉；

当采用水泥砂浆、砌块材料或细石混凝土等刚性保护层时，保护层与防水层之间应设置隔离层，保护层应设置分格缝。水泥砂浆保护层的框架面积应为1m2；砌块材料不应大于100m2，细石混凝土保护层不应大于36m2。刚性保护层与女儿墙、山墙之间应留有30毫米宽的缝隙，并用密封材料填实。

2聚合物改性沥青卷材防水层施工

聚合物改性沥青卷材可用于防水等级为一、二、三级的屋面防水层。ⅲ级屋面可采用不小于4毫米的卷材厚度进行加固；；ⅱ级屋面应设防，卷材厚度不小于3毫米；；一级屋面应分三层或三层以上设防，卷材厚度不应小于3毫米。

搭接长度

长边搭接宽度不小于80mm或100mm；短边搭接宽度不小于80mm或100mm。

SBS卷材长边搭接:

⑵热熔施工

热熔法不需要刷胶，可以直接用火焰烘烤，贴上基层，可以降低成本，尤其是温度低或者基层略湿的时候。

一般热熔法是在涂上碱性处理剂8h后进行。火焰加热器的喷嘴与盘管表面的距离约为0.5m，喷嘴与基层的夹角为45° ~ 600°。

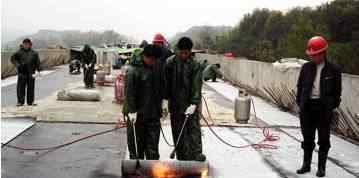

热熔结构:

焊接火焰与线圈和基面的相对位置；

加热线圈应均匀，直至热溶胶层出现黑色光泽，光亮至微气泡，不允许过热或烧穿线圈。热熔后应立即卷制线圈，卷制时应排除线圈下的空气体，使其平整无皱，卷制牢固。

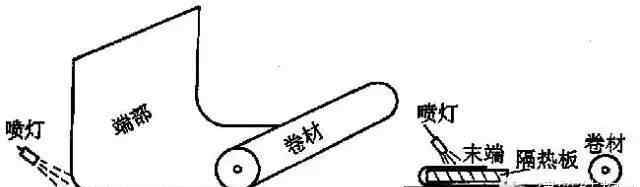

热熔卷材末端铺设示意图:

搭接处用热空气焊枪加热，并用热熔改性沥青胶溢出，然后将密封处找平并粘贴牢固。

热熔卷材可采用全粘法和条粘法施工，采用滚涂法和条粘法施工。

冷粘接施工

卷材铺贴时，边涂粘合剂边向前卷，及时卷紧。线圈接头可以用粘结剂粘接，也可以用汽油喷灯加热焊接。

冷粘合结构:

合成高分子卷材防水层的施工

合成高分子卷材可用于防水等级为一、二、三级的屋面防水层。ⅲ级屋面可采用不小于1.2毫米的卷材厚度进行加固；；ⅱ级屋面应设防，卷材厚度不小于1.2毫米；；一级屋面应分三层或三层以上设防，卷材厚度不应小于1.5毫米..

搭接长度

胶粘剂长边和短边的搭接宽度不小于80mm或100mm；胶带长边和短边的搭接宽度不小于50mm或60mm 。

⑵粘合剂的混合和搅拌

粘合剂由制造商提供。单组份胶粘剂只有开桶搅拌均匀才能使用。双组分胶粘剂必须严格按照厂家的配合比和制备方法进行计量、调配和搅拌均匀。不同品种的粘合剂不得混用。

涂布粘合剂

胶粘剂应均匀涂在卷材背面，不应涂得太薄而外露，也不应涂得太多而堆积。搭接处不得涂粘合剂，该部分应预留用于涂接缝粘合剂。有些卷材要求在卷材背面和基层表面涂粘合剂。

卷材铺贴

卷材铺贴的时间取决于粘合剂的性能和施工环境。有的要求胶粘剂涂刷后立即摊铺，有的要求胶粘剂涂刷后静置10 ~ 30 min，用手指不粘即可开始摊铺。铺砌时，线圈不得弄皱或用力拉伸。排除线圈下的空气体，并滚压粘贴牢固。

常用的摊铺方法有“提升摊铺法”和“碾压摊铺法”。

自粘卷材碾压法施工示意图:

V.涂层防水屋面

涂料防水屋面是一种主要由高分子合成材料制成的涂料，经填缝处理后涂在屋面找平层上，形成具有防水性能的坚韧涂层。

1板缝密封

密封软膏和水泥

油膏分两种，一种是沥青油膏，橡胶沥青油膏，塑料油膏等。，一般采用冷嵌施工；另一种是聚氯乙烯水泥，它是以聚氯乙烯树脂和煤焦油为主要剂，与增塑剂、稳定剂和填料混合，在现场加热搅拌，在130 ~ 1400℃塑化5 ~ 10 min。这是一个热嵌入结构。

⑵密封施工

冷埋油膏要用堵缝枪切成条状，用切割刀嵌入。压实要用力，如果做成斜槎。

热嵌缝应在不低于110℃的温度下自下而上进行。垂直于屋顶的接缝应首先嵌入，然后平行于屋顶。填充垂直于屋顶的接缝时，应在交叉点两侧填充150毫米，接缝平行于屋顶。油膏的覆盖宽度应不小于板缝每侧20毫米。

用挤压枪嵌入:

用热浇注法施工密封材料；

2防水涂料施工

油漆施工一般采用手工抹灰、喷漆或喷涂。涂料应根据防水涂料的品种进行涂抹。防水层与基层粘结牢固，表面光滑，涂层均匀，无流淌、翘曲、起泡、胎体外露、翘边等缺陷。只有在最后一层涂层干燥并成膜后，才能再次涂覆涂层。

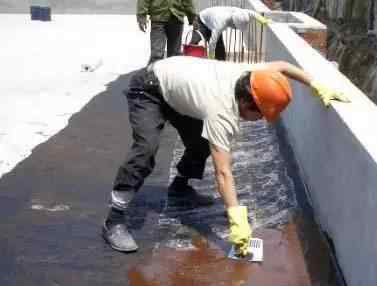

手工抹灰和涂刷:

均匀涂层:

光滑表面:

当屋面坡度小于15%时，胎体增强材料应平行于屋面铺设，当屋面坡度大于15%时，应垂直于屋面铺设。胎体长边和短边的重叠宽度分别不得小于50毫米和70毫米。上下两层不应垂直铺设，搭接缝应错开不小于宽度的1/3。

在涂层结膜变硬之前，不允许在上面行走或堆放物品。

结膜干燥前的雨天或大风天不得施工，气温高于350℃，日平均气温低于50℃时不得施工..

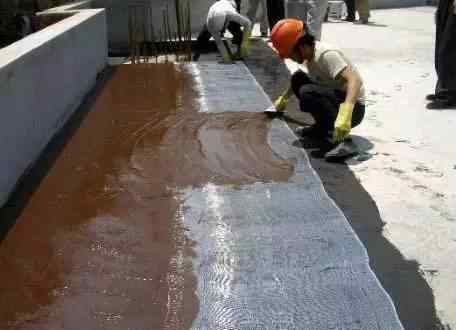

铺设胎体增强材料:

不及物动词刚性防水屋顶

刚性防水屋面通常采用普通细石混凝土防水屋面，适用于防水等级为ⅰ ~ ⅲ级的屋面，但不能用于材料保温层松散的屋面、振动或冲击较大的屋面以及坡度大于15%的屋面。

1一般规定

混凝土:细石混凝土防水屋面厚度不小于40mm，混凝土强度等级不小于C20，每立方米水泥用量不小于330kg，水灰比不大于0.55。

粗骨料最大粒径不大于15mm，含泥量不大于1%，细骨料含泥量不大于2%。首选普通硅酸盐水泥，强度等级不低于42.5。不得使用火山灰水泥，混凝土应进行机械搅拌和振动。

⑵框架节点

为避免温度引起的裂缝，细石混凝土防水层应设置分格缝，分格缝应位于屋面板支撑端、屋面转折处、防水层与凸出屋面结构交接处，并与板缝对齐，纵横间距不大于6m。框架节点采用木条设计，上开口宽度为30毫米，下开口宽度为20毫米，在混凝土初凝后取出。框架接缝处应嵌填油脂等密封材料，接缝处应覆盖保护层。

加固

细石混凝土防水屋面应采用φ 4 ~ 6、间距100~200mm的双向钢筋网片，位置应居中于上侧。钢筋网应在框架接缝处断开，钢筋保护层不应小于10毫米。

隔离层

为了减少结构变形和温度应力对防水层的不利影响，防水层和基层之间应设置隔离层，使防水层能够自由拉伸，提高抵抗拉伸和变形的能力。隔离层一般铺5 ~ 8 mm干细砂滑动层和一层卷材，或直接在找平层上铺塑料薄膜。

⑸与垂直墙和突出屋顶结构的连接

刚性防水层应在女儿墙等垂直墙面和突出屋面结构部位设计缝隙，并用柔性密封材料进行处理，防止刚性防水层的温度变形推裂女儿墙。

2细石混凝土防水层的施工

框架接缝处的混凝土应一次性浇筑，不得留有施工缝。浇筑混凝土时，应保证防水层中间设置钢筋网，混凝土采用机械振捣密实，浸水后表面平整，并重新压水。

细石混凝土防水层的施工温度应在5 ~ 350°C，不宜在负温度和烈日下施工。防水层混凝土浇筑后，应及时养护，养护时间不少于14天。

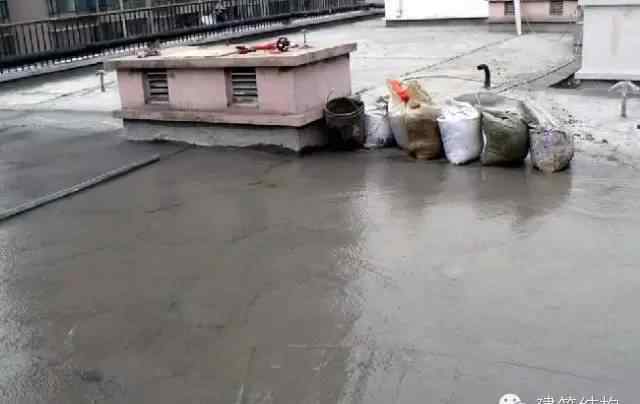

细石混凝土防水层施工；

17717366069

15269271688

声明:

砂浆与保温发表、转载、摘抄的文章来自网络。如果涉及版权问题，请联系QQ: 364935729
