云母电容 云母电容基础知识详细剖析

云母电容器是在云母片上喷涂银层制成的金属箔或电极板，再与云母层层叠放，最后在胶木粉中压铸或在环氧树脂中密封而成。云母电容器主要用于精密仪器、现代通信仪器和家用收音机、放大器、电视机等。然而，云母电容器存在体积大、容量小等缺点。云母的电容是多少？

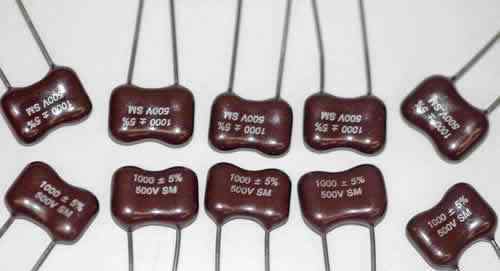

云母电容器作为电容器的一种形式，形状多为方形。由于采用天然云母作为电容电极之间的电介质，因此具有良好的耐高压性、低介电损耗、绝缘电阻大、温度系数低，非常适合高频电路。边肖编写的云母电容和分类灯的知识介绍仅供参考。

云母电容是什么

云母电容器是电容器的一种，形状多为方形。云母电容器采用天然云母作为电容器电极之间的电介质，因此耐压好，性能高。一种由金属箔或银层喷涂在云母片上制成的电极板，该电极板与云母层层层压，然后压铸在酚醛树脂粉末上或密封在环氧树脂中。其特点是介质损耗低、绝缘电阻高、温度系数低，适用于高频电路。

云母电容的应用

云母电容器用于无线电收发设备、精密电子仪器、现代通信仪器设备、收音机、放大器、电视机等。

云母电容的种类

云母电容器的分类1。按结构可分为三类:固定电容、可变电容和微调电容。2.按电解质分类:有机介质电容器、无机介质电容器、电解电容器、空气体介质电容器等。3.根据应用可分为高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合和小电容。4.可分为陶瓷电容器、聚酯电容器、电解电容器、钽电容器、高级聚丙烯电容器等。5.高频旁路:陶瓷电容器、云母电容器、玻璃膜电容器、聚酯电容器、玻璃釉电容器。6.低频旁路:纸电容、陶瓷电容、铝电解电容、聚酯电容。7.过滤器:铝电解电容器、纸电容器、复合纸电容器、液体钽电容器。

云母电容的优缺点

云母电容器的优点:

1亏小，容男孩还是等孩子82？，损耗在o~oxo111以内，容量82？总损耗在1以下，最小损耗在3x1o-4以下。即使在非常高的温度下，损耗也在1升的允许范围内。

耐热性好。我们公司已经能够生产耐温200度的云母电容器

3高频特性1云母电容器因其固有电感小而非常出色，可以在更高的频率下工作。实验表明，这种金属封装的电容器最高工作频率可达600度

4高精度

云母电容器的缺点:体积大，容量小

云母电容器的结构与特点

云母电容器的介质为云母片，电极为金属箔型和金属薄膜型。早期的云母电容器是通过在云母片表面镀上金属箔或喷上银，然后根据需要的容量进行层压，然后在胶木外壳中进行铺展和压塑而成的。目前云母介质多是覆盖一层银电极，堆芯结构，然后封装在外壳中形成电容。壳体包括陶佳壳体、金属壳体和塑料壳体，常用的是塑料壳体。云母电容器具有以下特性:

①容量范围不宽，一般在10-51000pF之间。

②稳定性和可靠性高，可制成高精度电容器。

③因其固有电感小，不易老化，频率特性稳定，是性能优良的高频电容器之一

④绝缘电阻高，一般可达1000-7500 mω。

⑤温度特性好，工作环境温度一般在-55℃ ~ +85℃范围内。

⑥介质损耗小，损耗角正切值一般为(5-30)×10-4。

⑦比较贵，近年来逐渐被陶瓷电容和有机薄膜电容取代。

云母电容器适用于对稳定性和可靠性要求高的场合以及高频高压电子设备。

云母电容与一般电容的区别

云母电容器是由锡箔和云母片在胶木粉中层压后压铸而成。由于云母材料优异的电气和机械性能，云母电容器的电感和漏损非常小，具有耐压范围宽、可靠性高、性能稳定、容量精度高等优点。特别适用于高频振荡电路、高精度运算放大器、滤波电路等场合。

云母电容的技术参数

云母电容器作为一种无极性电容器，与一般无极性电容器相比有很大的优势，可以说是无极性电容器中最好的一种。容量一般在4.7-51000pF之间，精度可以达到0.01%-0.03%，这是普通电容器难以达到的(相对于一些低频陶瓷电容器和一些铝电解电容器，电容精度一般为20%，最多可以达到50%)。)

云母电容器的DC耐压一般为100-5KV，最高可达40KV。与以耐压高著称的CBB相比，它比普通非极性瓷介电容器要高得多。

云母电容器的温度系数较小，一般可达1 * 10 (-6)/℃以内，比普通有机薄膜电容器(如聚酯电容器)好得多，与瓷质电容器相比是天上地下。

云母电容器能在高温环境下工作，最高环境温度可达460℃，远远超过普通瓷介电容器(这种电容器最大的缺点是温度特性差)，而普通铝电解电容器只能在105℃下工作。

云母长期储存的电容在0.01 [%]到0.02 [%]之间变化，也优于一般电容。

云母电容器是高质量、高精度、高稳定性模拟电路的最佳选择。云母电容基本用于高保真音响系统等高档电路，价格从几万到几十万不等。
