elf ELF格式详解

部分和静态链接

传统的ELF文件，如ET_REL、ET_DYN和ET_EXEC，都包含节。对于ET_REL类型的ELF文件，节必须存在，而ET_DYN和ET_EXEC不能有节。但是由于Linux系统版本碎片严重，可执行文件也可能需要节，否则无法执行(比如Android更高版本的系统)，这就要看系统动态链接了。

ET_REL类型的ELF包含一些符号定义和部分属性(可读、可写和可执行)。readelf工具可以轻松查看以下信息:

​​

上述readelf输出一个。文件(REL类型)，其中可执行代码存储在。文本部分、数据(如全局变量、静态变量等。)，常量数据(如字符串等。)和未初始化或初始化为零的数据存储在。bss。本节将介绍这些细节。

节表

节表是一个Section Header的数组，它的位置和个数由Elf_Ehdr的e_shoff和e_shnum指定。

​​

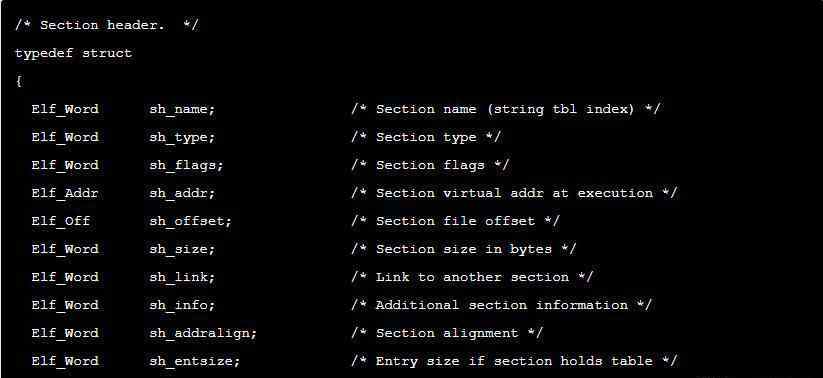

节头包含节名、节属性、文件偏移量等内容，定义如下:

​​

sh_name

节名，是一个节字符串表的偏移量，节字符串的索引在Elf_Ehdr的e_shstrndx中指定。

​​

sh_type

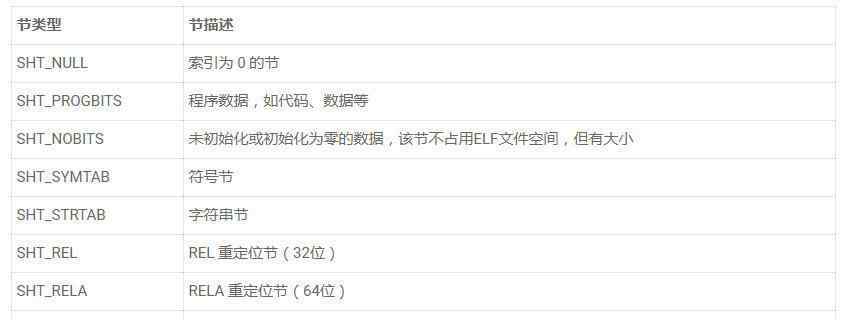

截面类型，以下是ET_REL常用的截面类型定义:

​​

sh标志(_ f)

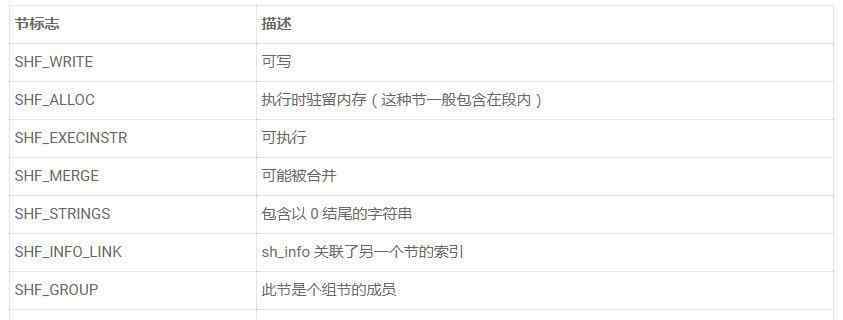

区段的标志位可以组合起来描述区段的属性，定义如下:

​​

sh_addr

对于ET_REL，该部分的虚拟地址通常为0。

sh_offset

该节的文件偏移量。

sh_size

部分的大小。

sh链接(_ l)

与其他章节相关(不同的章节代表不同的含义，后面会介绍)。

sh_info

附加章节信息(不同的章节代表不同的含义，这将在后面介绍)。

sh_addralign

地址对齐。

sh_entsize

如果节内容是特定元素的数组，则该值代表元素大小，例如，对于SHT _ SYMTAB，地址是sizeof(Elf_Sym)。

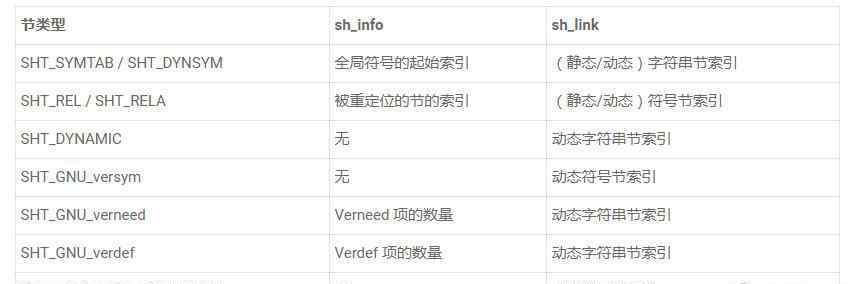

每种截面类型的sh_info和sh_link的含义如下:

​​

符号部分和字符串部分

符号段分为静态符号段(ST_SYMTAB)和动态符号段(SHT_DYNSYM)，可以通过枚举段表得到。一个ELF文件中每种类型只有一个符号段，动态符号段只存在于ET_EXEC和ET_DYN类型的ELF中，不出现在ET_REL类型的ELF中。

符号部分包含Elf_Sym类型的符号表，Elf_Sym定义如下:

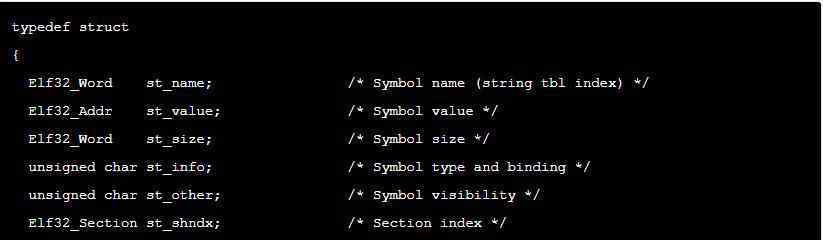

32位定义:

​​

64位定义:

​​

st_name

符号名，它是与符号节关联的字符串节的字符串索引。

​​

st_info

符号信息，描述符号类型和符号绑定信息。

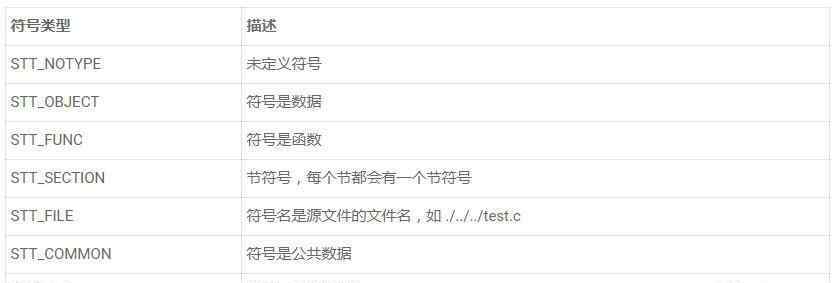

符号类型可以通过ELF_ST_TYPE(st_info)获得，定义如下:

​​

符号绑定可以通过ELF_ST_BIND(st_info)获得，符号绑定的定义如下:

st_other

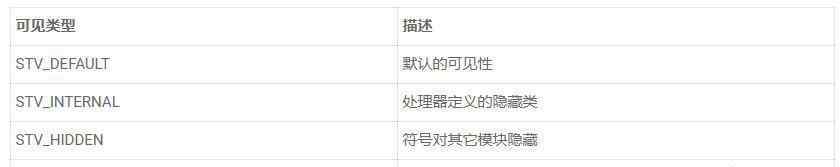

符号的可见性描述和定义如下:

​​

STV_INTERNAL和STV_PROTECTED很少见(至少我以前没见过)。对于SO库(ET_DYN)，是否导出符号不是通过遍历符号表，而是通过查找哈希表，检查符号类型。后续章节将介绍哈希表。

st_shndx

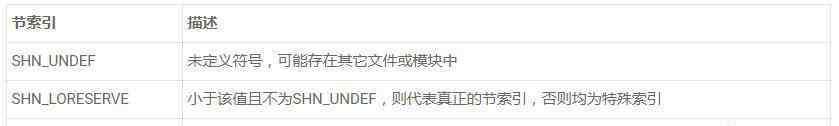

符号所在部分的部分索引有一些特殊定义:

​​

st_value

符号地址

st_size

符号大小
