汽车淋雨试验房 汽车淋雨试验房的功能结构及设备

汽车淋雨试验箱用于测试不同雨强下整车或其零部件的渗水和渗漏密封性，测试汽车产品的防水性能，为产品改进和研发提供参考。在现实生活中，汽车在道路上行驶时会遇到雨水冲击和水坑飞溅。因此，在设计汽车淋雨试验室的结构时，有必要模拟高强度的雨水。

设计汽车淋雨试验箱时，要进行全方位淋雨试验，喷水的强度和角度要合适，符合国家标准。此外，还要考虑汽车雨房的供水系统。我们应该能够在不缺水的情况下做实验，回收水，过滤去除水中的杂质，回收水。在汽车淋雨试验室，要保证汽车的车窗能从汽车侧面和顶部喷水，喷水试验要全方位进行。喷水试验时，水压和流量都应达到国家标准。

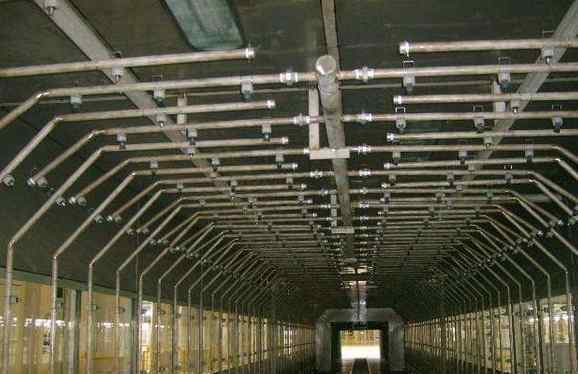

汽车淋雨试验室功能结构及设备:1。淋雨试验区:汽车车窗防雨密封性试验装置应保证汽车车窗从侧面和顶部方向喷水，以避免喷水死角，保证喷水压力和流量与汽车各部位相对应，达到国家标准要求。雨室的框架结构简单美观，在保证防锈防震的同时，整个设备操作简单，便于零件的检修和维护。该设备主要包括:喷淋系统、供水系统、水循环系统、排污系统和电气控制系统。二.喷淋系统:整个淋浴房的喷淋系统主要由管道、喷嘴、阀门、过滤器、泵、显示装置等组成。2.1.管道:1。主管:所有喷涂管道材料均为不锈钢管；水泵吸水管内径150mm，泵的主供水管径顶部为100mm，从泵出口到两侧流量计底部的主供水管径为100mm.2 .支管:采用不锈钢管作为喷淋支管，直径为32mm.2.2喷嘴:1。使用可调塑料喷嘴。注射状态为60度锥角的实心圆锥体。喷水角度，顶部喷头垂直于水平面，喷头设计符合国家标准。喷嘴呈网格状排列，喷涂区域没有空白色区域。喷嘴可以根据喷射角度进行适当调整。根据设计依据，雨室共布置6个水嘴，纵横间距400mm，共850个水嘴，顶部240个水嘴，左侧210个水嘴，右侧210个水嘴，底部130个水嘴，前部30个水嘴，尾部30个水嘴。2.喷嘴与车身相应外表面之间的距离为车顶700毫米，两侧620毫米3。顶部喷嘴的轴线垂直于水平面，侧部喷嘴的轴线垂直于车辆的纵向对称平面。2.3.过滤装置:池内安装两层过滤装置，可有效过滤循环池循环水中的杂质，减少喷嘴堵塞。当供水达到设定的最大液位时，机械装置关闭供水管。
