挡土墙计算书 锚杆挡土墙计算书（配有结构图纸）

锚杆挡土墙计算书

设计单位:

一、项目概述

本工程为重庆xX运输公司xxX物资配送中心边坡设计。底标高320.20 =-16.50，坡度约16m高。根据勘察资料，场地主要不良地质现象为西北侧的天然岩质边坡和边坡下的“凹岩洞”。边坡安全等级为ⅱⅲA级，属于不稳定边坡。由锚杆挡土墙支撑，“凹岩洞”由钢筋混凝土柱支撑，柱间建有石材挡土墙。

二.工程参数

北部和西部分布在“凹岩洞”内的边坡下部为砂岩，锚杆挡土墙设计参数为c=1.02MPa。

φ= 42° 27′，M30砂浆与锚孔壁的粘结强度qe=2.0MPa，砂岩自然重量γ = γ=24.34K N/m3。泊松比基于

西侧边坡下部体为砂岩和泥岩，根据泥岩工程参数设计:天然重力γ = 25.45kn/m3，天然单轴抗压强度frk=6.91Mpa，泊松比v = 0.25，c = 0.07mpa，φ = 18，m30砂浆与孔壁粘结强度QE = 1.0 MPa，坡顶荷载35KN/m3。

3.锚杆挡土墙的设计

独立柱顶部设置柱帽，柱帽长800x800x400，钢筋双层双向φ 12-100。

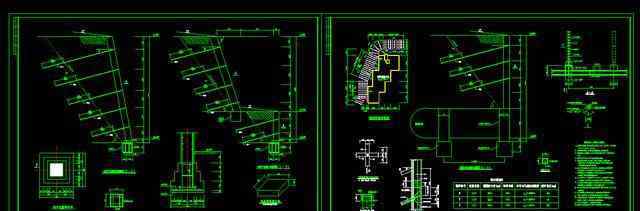

第2-2节和第3-3节。结果详见施工图。
