ASPEN PLUS换热器模型综述

加热器的加热器型号

01

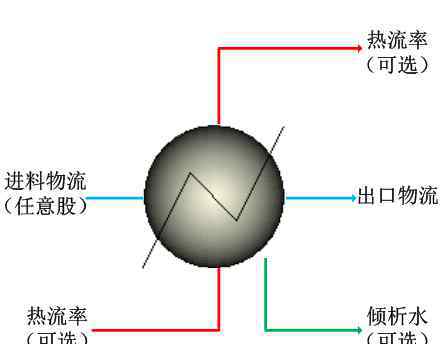

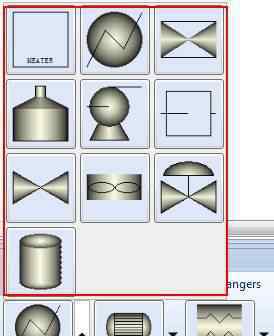

典型加热器工艺连接图

02

加热器可以执行的单相或多相计算

求已知物流的泡点或露点；

求已知物流过热或过冷的匹配温度；

计算物流达到一定状态所需的热负荷；

模拟加热器或热交换器的一侧；

模拟泵、压缩机、阀门。

03

加热器型号设置参数

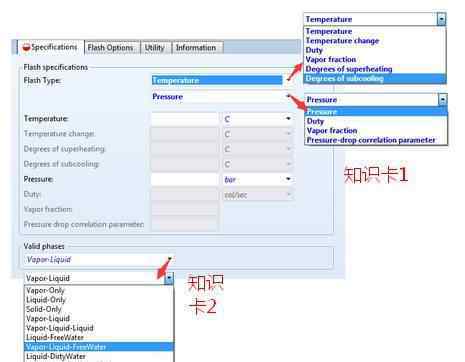

加热器相关参数中英文知识卡1

温度温度

温度变化

过热的过热度

过冷过冷度

压力压力

热负荷热负荷

蒸汽分数

压降相关参数

注:指定压力，当指定值>:0时，代表出口的绝对压力值；当规定值≤0时，代表出口相对于入口的压力降低值。

加热器相关参数中英文知识卡2

有效阶段

仅蒸汽

纯液体

固体-仅固体

汽-液

蒸气-液体-液体蒸气-液体-液体

无液水液体-自由水

无汽无液水蒸气液体自由水

液体-液体，液体-污物

蒸汽-液体-水蒸气-液体-脏水

换热器的HeatX模型

01

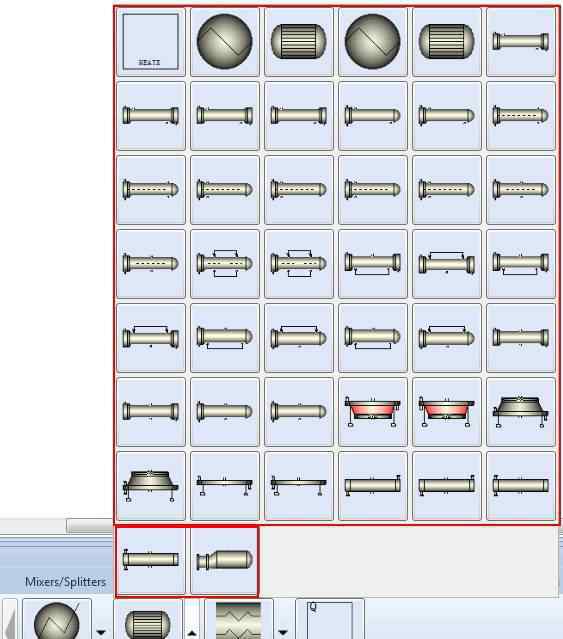

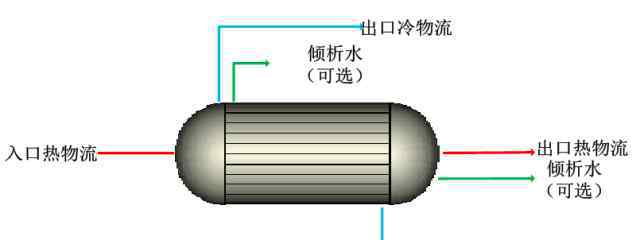

典型的HeatX过程连接

02

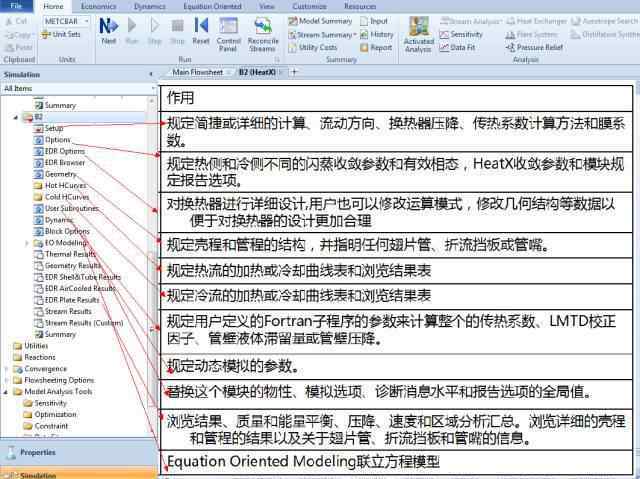

HeatX输入规定

03

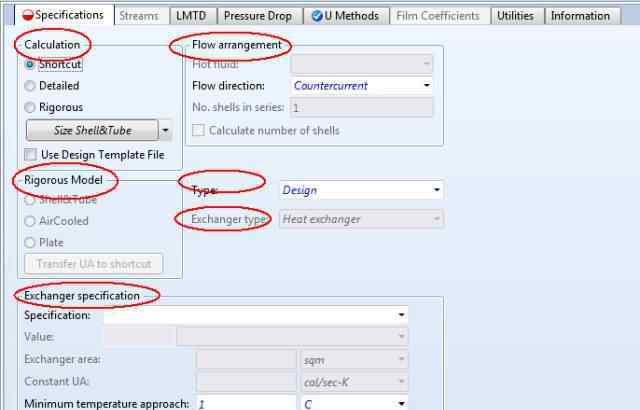

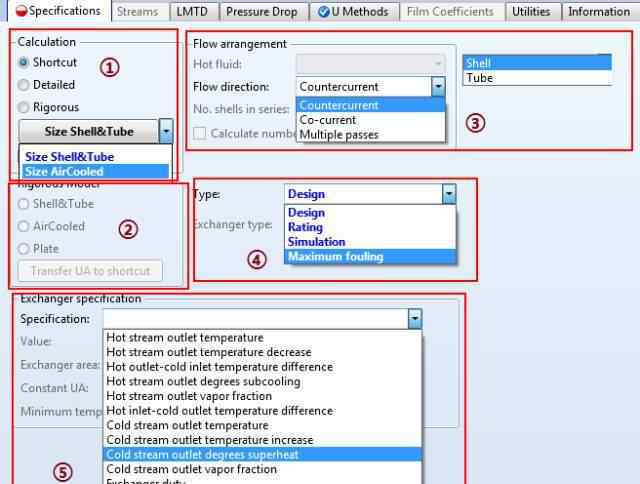

Heatx的模型设置参数

HeatX相关参数中英文知识卡3

计算类型计算

流动模式流动排列

严格计算模型的严格模型

操作模式类型

设定热交换器的交换器规格

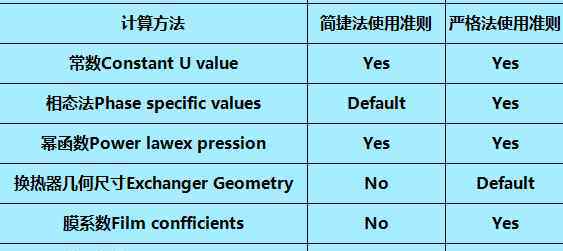

计算选项中英文知识卡4

捷径的简单计算

详细计算详细

严谨是经过严格计算的

管壳式换热器管壳式的计算

空冷却器计算空气冷却

严谨模型选项中英文知识卡5

管壳式换热器管壳式的计算

空冷却器计算空气冷却

板式换热器计算

流程安排选项6中英文知识卡

热流体的流动模式:

热流体流经壳侧壳/管侧管

流向

逆流逆流

并流

多管流多程

键入选项中英文知识卡7

设计设计

会计评级

模拟仿真

最大污染最大结垢只能在计算类型为管壳式时选择

交换器规格选项中英文知识卡8

热流出口温度

热流出口的温度下降

热流出口温差

热流出口过冷度

热流出口蒸汽部分

冷流出口温度；和

注:对于平行或逆流传热，热流出口温差的表示方法不同。

冷流出口温度增加

冷流出口温度方法

冷流出口温度过热

冷流出口蒸汽部分

传热面积

热负荷

04

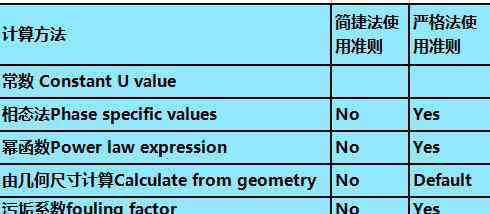

Heatx详细计算变量并使用标准

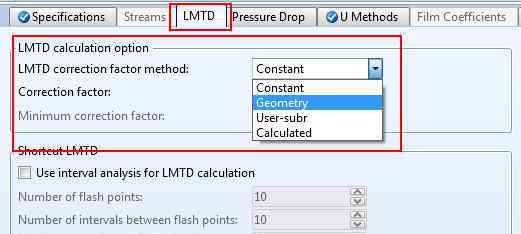

LMTD对数平均温差修正系数知识卡9

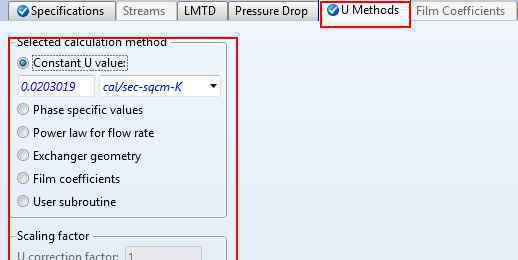

u-法传热系数知识卡10

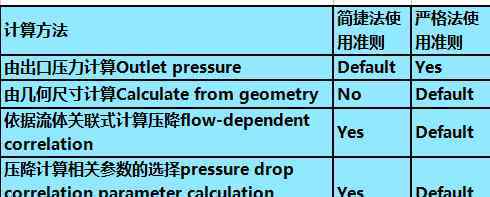

压降知识卡11

至于压降，当规定了热侧和冷侧的出口压力时，如果规定值>:0，代表出口的绝对压力值；指定值≤0代表出口相对于入口的压降。

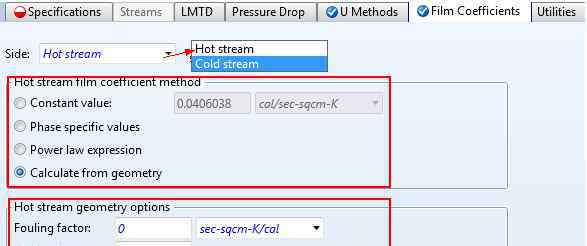

电影系数电影系数知识卡12

05

换热器几何结构参数

包括壳体、管子、管翅、挡板、喷嘴等。

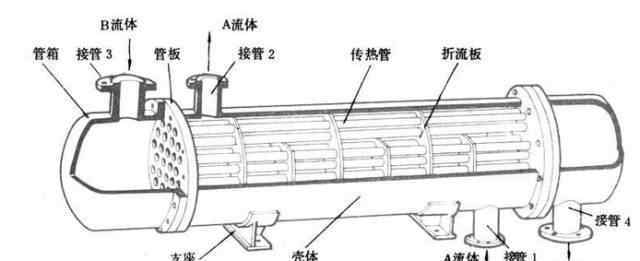

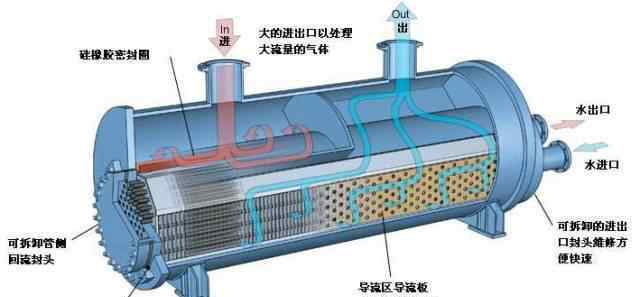

固定管板换热器

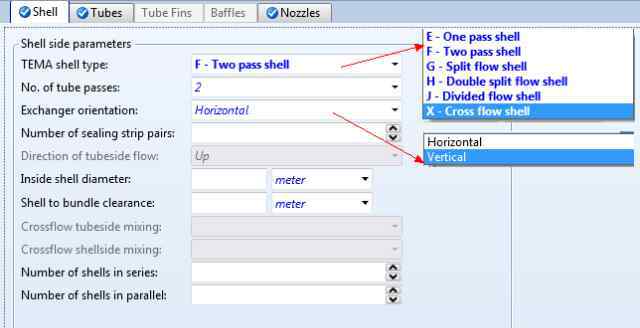

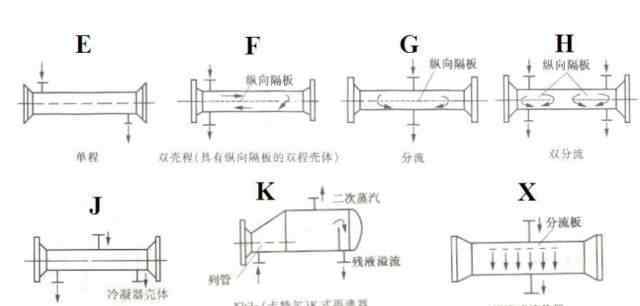

几何外壳外壳形式知识卡13

壳侧式TEMA壳型

试管通道号管程

热交换器方向

密封条密封条的数量

管程流动管程流动的方向

内壳直径

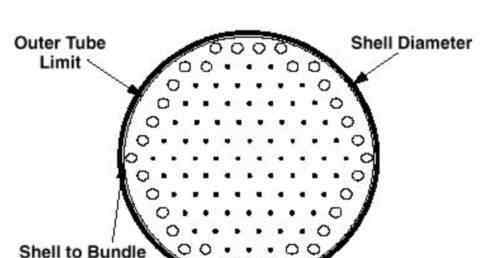

壳/管束间隙壳至管束间隙

系列壳侧系列壳的数量

平行壳侧平行壳的数量

TEMA型:壳侧

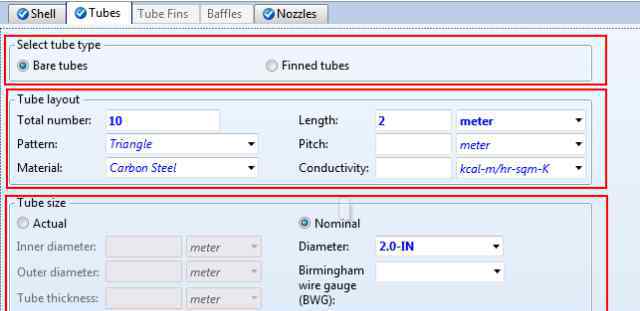

几何管管侧形成知识卡14

试管类型选择试管类型

裸管

翅片管

管侧布局管布局

标题总数

管长度长度

排列模式

管中心距离间距

材料材料

导热系数

管道尺寸管道尺寸

实际尺寸

内径内径

外径外径

厚度管厚度

标称尺寸

直径直径

BWG规格伯明翰线规

几何管翅片形成知识卡15

翅片高度

翅片高度

鳍根平均直径

翅片间距翅片间距:

单位长度的翅片单位长度的翅片数量

翅片厚度

选择可选

翅片面积与管内面积之比

翅片效率

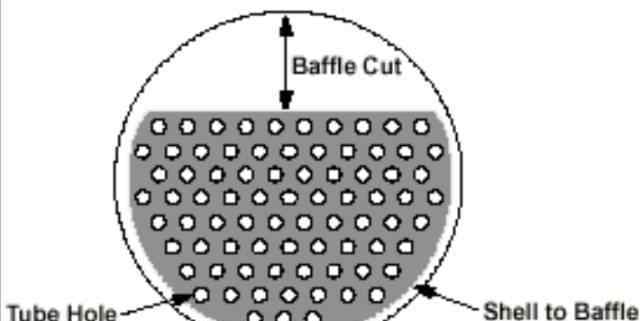

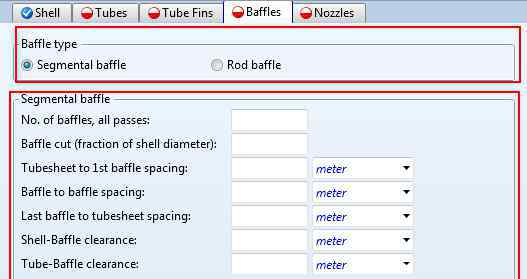

几何挡板形式知识卡16

挡板结构

圆形挡板弓形挡板

杆挡板

弓形挡板参数

所有壳侧挡板的总数挡板，所有通道

挡板切口

管板至第一挡板管板至第一挡板的间距

挡板间距

外壳壁/挡板间隙外壳-挡板间隙

管壁/挡板间隙管-挡板间隙

杆挡板参数:

所有壳侧挡板的总数挡板，所有通道

环内径环的内径

环的外径

支撑杆直径

每个挡板支撑杆的总长度。

几何喷嘴壳侧形式知识卡17

输入壳侧喷嘴直径输入壳侧喷嘴直径

入口喷嘴直径Inet喷嘴直径

出口喷嘴直径

输入管侧喷嘴直径输入管侧喷嘴直径

入口喷嘴直径入口喷嘴直径

出口喷嘴直径
