说到交换机和路由器，有的人根本搞不清各自的用途是什么，有的人搞不清它们的区别是什么，尤其是在媒体大肆宣传三层交换机的“路由”功能的背景下。其实说起来，我自己也不得不承认，交换机和路由器的区别越来越模糊，功能也开始互相渗透。

不仅3层交换机具备了一些原本属于路由器的“路由”功能，宽带和高端企业路由器也开始具备交换机的“交换”功能。可以用相互渗透来形容，所以有人预测未来交换机和路由器很可能会合二为一，作者也坚信这一点。

因为从技术角度来说，要达到这个目的根本不算太难，也是用户迫切需要的。一方面可以简化网络结构，另一方面用户也不用买两个贵的设备，何乐而不为呢？但目前两者的区别还是很大的，不仅体现在技术理论上，也体现在应用上。本文将全面阐述交换机和路由器在应用上的主要区别。

一、交换机星形集中连接

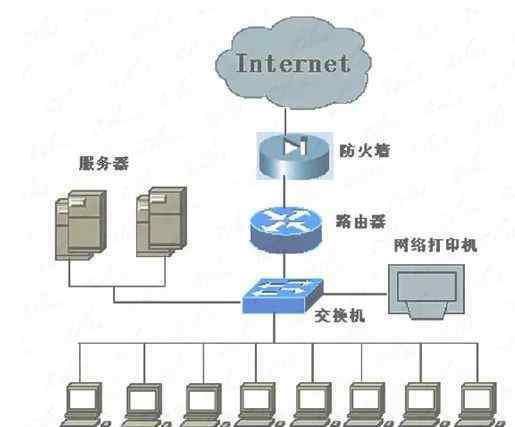

众所周知，交换机最基本的功能和应用是集中连接网络设备。所有网络设备只要相应设备的端口支持，就可以直接连接到交换机的端口，从而一起形成星型网络。基本网络结构如图1所示。在星型连接中，交换机的各个端口连接设备相互平等，可以相互访问，而不是像很多刚进入网管行列的朋友一样认为交换机连接的服务器是最高级别的。

第二，交换机的级联和堆叠

拓扑图

上图只显示了最基本的星型以太网架构，但实际的星型企业网可能比这个复杂得多。这种复杂性不仅表现在网络设备多么高档和配置多么复杂，还表现在网络交换层次的复杂性。企业网络通常只有一个路由器和防火墙，但通常不会只有一个交换机。如果用户很多，比如几百甚至上千，就必须依靠交换机的级联或者栈扩展。但是级联技术和堆叠技术也不一样，适用范围也不一样。

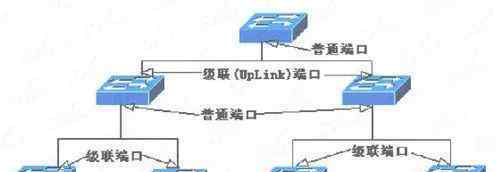

通过级联端口级联的方法如下图所示:

通过级联端口级联

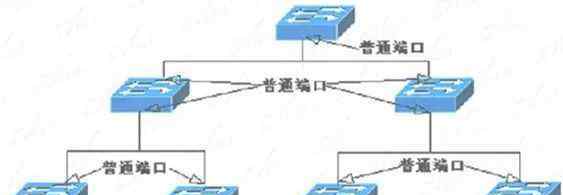

通过普通端口的级联方式如下图所示。

通过公共端口级联

堆栈连接如下图所示。

堆栈连接

交换机的堆叠连接端口通常用D形插孔排列。交换机有两个这样的端口，分别标有“向上”和“向下”字样，表示它们用于向上和向上的堆栈连接，不能错误连接。

第3层和第3层交换机的路由连接

如前所述，第3层交换机还具有一定的“路由”功能，可以连接不同的子网。但是需要注意的是，它的路由功能比路由器弱很多。三层交换机的路由功能只能用于同类型的网络互联，而且通常只是局域网子网之间的互联，无法将局域网与广域网或互联网连接起来，因为三层交换机支持的路由协议非常有限，这毕竟不是它的主要功能。

传统的路由器使用软件维护路由表，而第三层交换机通过特殊的专用集成电路芯片处理路由转发。与传统路由器相比，第三层交换机的路由速度一般快十倍或几十倍。

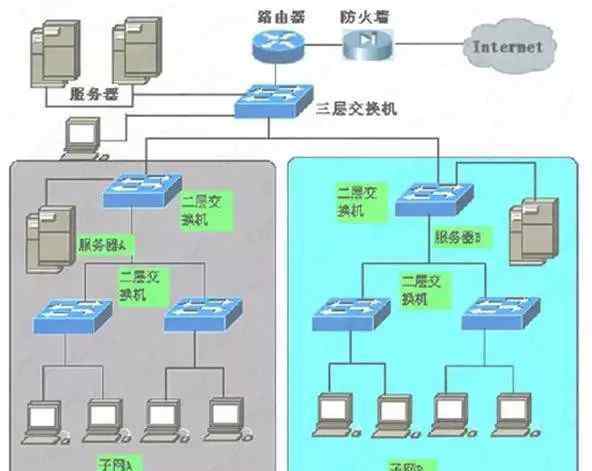

下图显示了第3层交换机的路由连接。

第3层交换机的路由连接

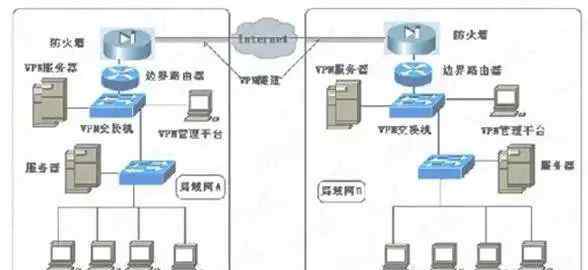

路由器的局域网连接

中间节点路由器连接

与三层交换机的路由功能相比，肯定比三层交换机强。但在局域网这种数据交换频繁的网络中，使用中间节点路由器连接局域网，网络性能可能会受到一定影响。总的来说，。而且节省了设备投资，因为三层交换机不仅具有满足应用要求的路由功能，还可以作为交换机连接多种网络设备。
