音频监控拾音器 监控拾音器的使用及连接方法

监控摄像头的连接

最近经常有人问Hikvision摄像头的连接方式。下面详细介绍一下:

首先，我们来看一些图片:

我想看完这些图，已经有人知道监控摄像头的连接方法了

不懂怎么办？接下来，我将首先介绍拾音器的各种组件:

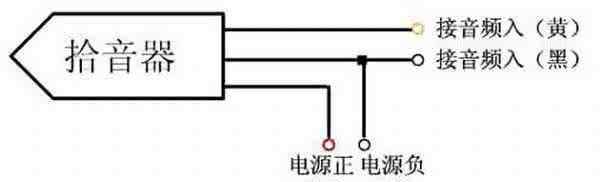

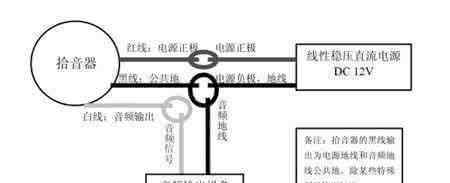

我们可以把拾音器理解为麦克风+放大器。拾音器的电路一般采用三线制和四线制。简单来说，拾音器外有几根导线裸露，一般分为正电源、正音频信号线和公共地线。我们以三线拾音器为例。红线是电源的正极，连接到12V DC电源适配器的正极。黄色为音频信号线，连接在音频插头线中的音频线上；黑色是公共接地，连接到12V DC电源适配器的负极和音频头接地线。

如果是模拟监控系统，需要为拾音器设置一根音频电缆，通过bnc头连接到硬盘录像机上相应的音频输入接口。

监听拾音器要尽量安装在通话区附近，距离远的话效果会差。

监控摄像头的安装和连接方法

一、*头安装位置的选择

*头部可通过吸顶或挂在墙侧安装。安装位置应尽可能靠近主对话区。

比如审讯室可以安装在被检查人附近；教室可以安装在讲台附近；小会议室可以安装在天花板的中央。

安装原则:尽量靠近主通话区，这样拾音效果更好。

第二，*头连接电缆的选择和接线

拾音器/*头可以使用普通4芯电话线、5类双绞线网络、屏蔽/非屏蔽信号电缆等。

考虑到施工环境复杂，建议采用0.5mm2截面的3芯信号电缆(即常用的3×0.5 RVVP电缆)。头部电源一般采用远程集中供电(即录音设备/扩声设备集中供电)，使用的三芯电缆分别为供电电缆、音频信号电缆和公共地线。

在复杂的电磁环境下，可以使用屏蔽电缆，其屏蔽层一端与设备接地。即*首端屏蔽网悬空空，设备端屏蔽网接设备地(机箱)。

注意:布线时最好独立走线，不要使用交流电等强电的同一电缆槽，尽量远离变压器、灯整流器等强电磁干扰设备。

三、电源线正极的连接方法

*磁头供电方式要求远程集中供电(即录音设备/放大设备处的集中供电)，其主要目的是具有较强的抗干扰和噪声能力。建议使用我公司*头适配器自带的15V DC稳定优质电源(详见以下*头适配器操作说明)，避免因电源不干净导致音质下降。

该系列*头可以使用宽范围的8V-20V DC稳压电源，推荐DC12V。如果电源线大于500米，电压会因线损而下降，因此建议使用15V-20V DC稳压电源。

因为*头是一个非常灵敏的小信号放大器件，对电源的杂波很敏感，所以一定要使用干净优质的DC稳定电源，杂波小。

单个TRADIO*磁头消耗大约50-100毫安的电流，这意味着标称值为2安培的DC稳压电源可以同时为五个TRADIO*磁头工作。应用中要考虑供电效率和线损，尽量选择标称值较高的电源。

这里的DC稳压电源常被称为“变压器”，一般由电力变压器、整流二极管、滤波电容和集成稳压器组成。

尽量不要使用开关电源，可能会造成很大的电路噪音！市场上很多开关电源质量差，纹波系数大，会产生嗡嗡声。

什么是开关电源？

简单来说就是开关型DC稳压电源，是由电子开关管和电子开关振荡器组成的自动稳压电源。比如常见的台式电脑电源就是开关电源。

四.电源负极和音频接地线之间的公共接地

*音频接地线和电源负极合二为一，必须同时连接到DC稳定电源负极和音频设备音频输入端(线路输入)的接地线。

如果电源接地和音频接地没有连接好，音质会下降或没有声音。一般来说，如果音响设备的Line In端子的接地不与*头的接地连接，声音会很低。如下图所示:

V.音频线路的连接

音频信号线和音频接地线可以直接连接的设备:

收听耳机、有源音箱、音频放大器、音视频分配器、DVR硬盘录像机、视频服务器、混音器、录音机、声卡或其他音频设备的Line In线性输入(严禁使用麦克风接口)。

1、硬盘录像机。硬盘录像机大多有相应的音频输入端口，通常是同轴电缆BNC插头。*头部音频电缆需要连接到BNC插头的中心引脚位置，*头部公共需要连接到BNC插头的外壳(即连接同轴电缆的屏蔽铜网)

2.带功率放大器的有源扬声器。一组常见的有源扬声器通常是左右的，对应于音频线路的左右声道。这个*头只提供一个音源，所以是“单声道”音源。*头部的音频电缆连接到扬声器电缆左/右声道的音频电缆，扬声器电缆的接地电缆通常连接到头部。

3.功放、混音器等其他音频设备的连接方式等同于上述方式。

4.禁止将*头连接到声卡、混音器、功放等设备的麦克风(MIC)输入端，否则可能损坏设备。这是因为* header还包含麦克风，但它还包含放大、降噪、回声处理等电路，输出1Vpp以上的“Line Out”音频信号。

5.笔记本电脑很少配备“Line In”音频输入插孔，一般只配备MIC输入插孔和SPEAKER输出插孔。*头部不能直接连接MIC端口，只能购买一个带外置USB接口的专业桌面声卡，可以使用“Line In”端口进行连接。

6.*-head音频电缆不能直接连接到两个音频设备，但必须与*-head适配器连接，以避免阻抗不匹配可能导致的音质下降。

注意:在所有连接过程中或拨动开关时，将放大器的音量调到最小，以避免瞬间电击。

不及物动词*头部声音增益(音量)调节

必须注意:*磁头输出声音幅度过大，会导致声音堵塞，硬盘录像机、扬声器等后端音频设备音质变差。请注意调整到合适的程度。

X.TRADIO原声*头已根据硬盘录像机调整到最佳声音输出幅度，无需调整。如果个别录音录像设备需要更大的音量调节，请使用我们的*头适配器进行调节。

七.*头部适配器的连接

如果选择专用双*头适配器作为*头的电源，请参考以下连接方式。

1.为*头提供干净的12V DC稳压电源，以避免因电源选择不当而导致噪音或音质下降。

2.提供两个标准声音输出端子(Lotus Head)和每个头一个耳机/扬声器插孔，可以同时连接各种音频设备。

3.用两个头混合后提供声音输出。

4.每个声道的独立声音增益调整。

5.本产品为TRADIO系列*头专用适配器，不包含在*头盒内，需另购。

在接下来的适配器面板示意图中，CH1和CH2分别对应通道1和通道2的音量调节和声音输出，MIX为音频混音输出。耳机插孔可用于耳机*声音。

在后面板图中，黄色的输入1和输入2端子分别对应两个*头的连接。中间标有“A”的插孔连接*头的音频线，标有“V”的插孔连接*头的电源线，标有“G”的插孔连接*头的公共地线。

黄色的OUT1和OUT2端子分别对应两个*头的输出连接，可以连接到其他音频设备的Line-In输入端子，其中“a”为音频线，“g”为音频地。MIX是两个*头混合后的输出。

OUT1和OUT2标记的Lotus head输出端子对应1、2路* head声音输出端子，MIX是1、2路声音混合后的输出端子。上述音频输出端子输出的声音与前面板上的耳机插孔相同，但前面板上的耳机插孔更便于测试。这些终端/插孔可以连接到不同的音频设备(硬盘录像机、混音器、耳机等)。)的同时。

八，*连接时需要注意什么问题？

*头部与其他音频放大、音频放大或录音设备之间的连接更重要。连接不当不仅会影响*头的拾取效果，甚至会损坏*头等设备。在所有连接过程中或拨动开关时，将放大设备的音量调到最小，以避免瞬间电击。

1.*头部连接的基本要求:

(1)信号电平匹配:连接*表头时注意设备间输入输出信号电平的差异。如果前一台设备的输入信号电平过大，会产生非线性失真，否则会降低播放系统的信噪比，甚至无法驱动下一台设备的放大器。因此，需要注意的是，匹配时设备之间的水平差不宜过大。如果信号电平不适合实际使用，输入信号电平必须由衰减电路降低或由放大电路升高。至于*头，其输出信号电平在0.75~1Vpp以上，可以直接发送到音频设备的“Line In”端口。

(2)阻抗匹配:如果*头与扬声器或其他设备连接时阻抗不匹配，放大器的输出功率会分布不均匀，或者由于阻尼过大而使声音的瞬态特性变差。阻抗匹配连接通常是平衡和不平衡的。所谓平衡型，就是两根屏蔽线向地传输信号的阻抗相等。

不平衡是指两根屏蔽线中的一根接地。当平衡输出连接到不平衡输入时，必须增加一个匹配变压器进行匹配。

注:*磁头输出阻抗不平衡600欧姆。

2.连接器的连接方式:*磁头与录音设备、硬盘录像机、音箱、电脑声卡的连接取决于各种连接器，常用的连接器如下。

(1)双芯/三芯插头:主要用于各种设备之间的信号传输，作为*头输入信号的输入插头。按其直径可分为2.5mm、3.5mm、6.5mm三种，双芯插头为单通道，三芯插头为双通道。

例如，用于计算机的随身听耳机或有源扬声器可能使用如下图所示的三芯立体声插头。左右耳塞或音箱对应音频插头的左右声道。这个*头只提供一个音源，所以是“单声道”音源。*头部的音频电缆可以单独或同时连接到左/右声道，头部可以在公共场合连接到音频地。
