试验变压器操作箱 试验变压器及试验变压器操作箱的注意事项

一、变压器测试注意事项

试验变压器是交流耐压试验的必备设备，交流耐压试验是测试电器、电气设备、电气装置、电气线路、电气安全电器的过电压耐受能力的主要方法之一。它在电力工程中起着重要的作用，交流耐压试验的运行应确保安全，因此需要保持严谨的态度，注意以下事项:

1.测试变压器的绝缘

使用试验变压器进行交流耐压试验前，应做好充分准备。目前一般采用干式试验变压器、油浸式试验变压器和充气式试验变压器。对于这三种类型的变压器，需要检查油浸试验变压器是否漏油，充气试验变压器中的绝缘气体压力是否正常，外观是否损坏。如果条件允许，数字兆欧表可以用来测量测试变压器的绝缘。

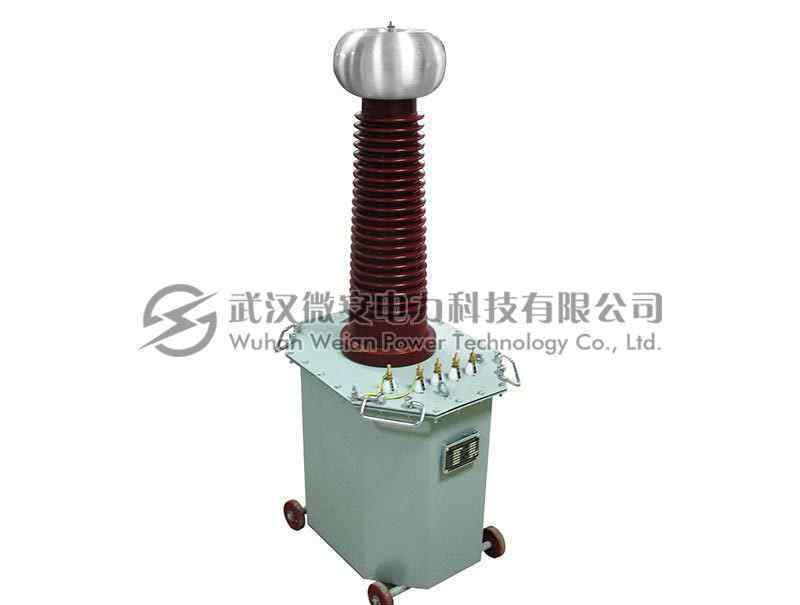

油浸试验变压器

2.测试变压器的保护电阻

耐压试验时，应合理选择电阻器，以避免过电压对试验变压器或试验变压器操作箱性能的影响。保护电阻的选择应坚持合理性原则，实现对设备的有效保护。

在耐压试验中，如果被测对象发生闪络或击穿，其容抗会突然下降，功率试验设备会产生强烈的电磁振荡。在这方面，测试仪应在回路中串联保护电阻，以有效控制过电流。

此外，如果空气体湿度、设备表面脏污等因素造成设备表面闪络等。，耐压试验结果应视为不合格，并应对试验变压器进行相应的清洗和重新试验，以确保试验结果的准确性。

二、试验变压器操作箱注意事项

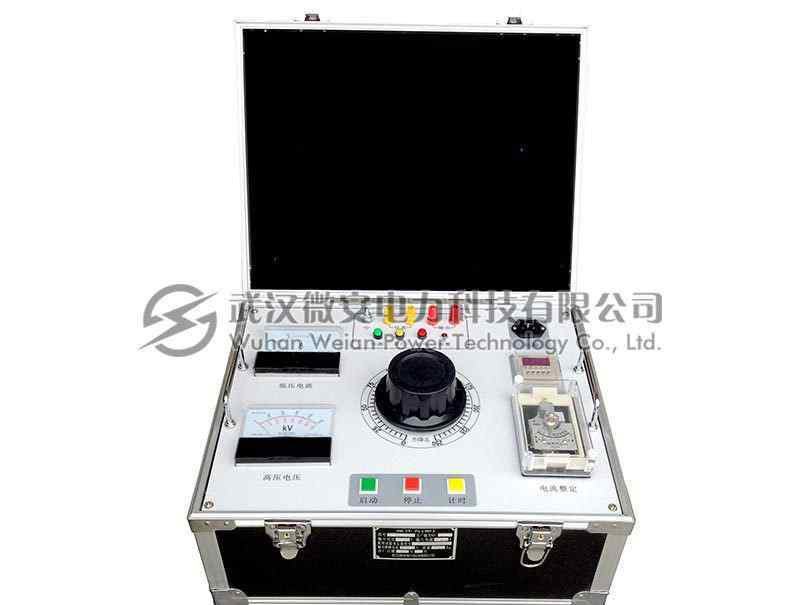

测试变压器操作箱

http://www.whweian.com/c4/347.html

1.测试变压器操作箱过电压设置

由于耐压试验的破坏性，试验中施加的电压往往是变压器额定电压的几倍。过高的电压会损坏绝缘介质，导致温升和发热。因此，在耐压试验过程中，应充分结合绝缘介质的特性和工频耐压试验设备的实际运行情况，合理确定试验电压，避免对人身安全和试验设备造成危害。

2.测试变压器操作箱的接线

在交流耐压试验中，连接好试验接线后，需要由其他人员检查，确认无损耗。同时，还应加强对工频试验变压器测量装置的观察。保护动作启动时，应分析原因，及时消除影响变压器试验结果的不利因素，确保耐压试验有序进行。

3.确定测试变压器操作箱的零位

加压前，确保试验变压器操作箱的调压器处于零位，且至少不能接通规定试验电压值的1/3。通过合理控制电压值，可以避免设备接近规定电压值时的耐压时间过程，为测试人员观察测试过程提供方便。

4.测试变压器操作箱的电源

在交流耐压试验中，应特别注意电压值高时不要切断电源，以免瞬态条件造成高压试验变压器击穿和测量仪器损坏。

注意，如果试验变压器在试验过程中放电，应及时切断电源。由于放电产生的过电压类似于截止冲击，在持续的作用下，试验变压器的纵向绝缘会被破坏，导致匝间和层间击穿。

5、检查测试变压器发热情况

当高压试验变压器由有机绝缘材料制成时，试验完成后，人员应立即触摸它。如有局部发热，证明设备绝缘性能不好，应进行相应处理后进行二次试验，确定设备性能是否满足工业化生产要求。

在测试多台测试变压器的过程中，应及时标记故障变压器，为后续工作提供帮助。
