一、第三代干式黑烟净化器简介

绿联净化柴油发电机组用第三代干式黑烟净化器绿色联盟净化柴油发电机组第三代干黑烟净化器

绿联净化Leelool的第三代备用柴油机干黑烟净化器，采用合金金属丝通过特殊工艺制造滤芯，滤芯并联组合形成柴油尾气颗粒捕集器，设计成卡扣可抽出式单元。当堵塞颗粒物质碳颗粒堵塞导致背压高时，它会自动绕过监控和报警系统，该系统可以灵活地提取过滤单元进行水洗和再生，而无需在运行过程中消耗任何能量。具有处理效率高、启动压力低、堵塞时间长、再生清洗方便、直接吊装安装方便、304不锈钢使用寿命长、具有降噪功能、不停电、自动旁路报警安全系数高等优点。能有效去除柴油发电机组尾气中的黑烟颗粒(PM)、一氧化碳(CO)、碳氢化合物(HC)等有害物质，具有一定的降噪消音效果。

二、安装方式

根据现场实际安装环境，推荐三种安装方式:

●机房顶部吊装

低支架支撑安装

●安装在音箱顶部

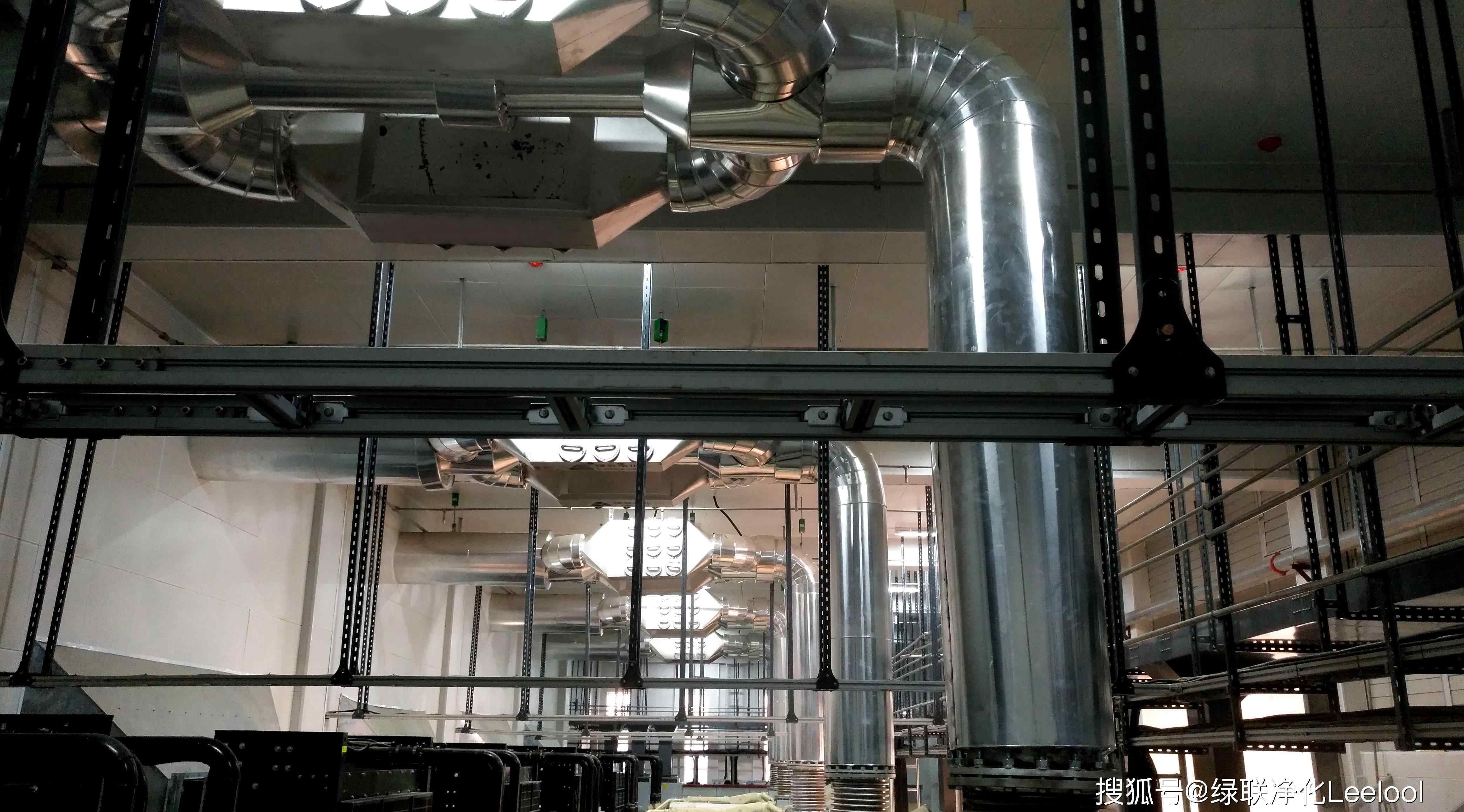

1.计算机房天花板安装

净化器天花板安装在机房顶部，类似消声器安装。吊顶安装应考虑到机房顶部的承重和采用弹簧挂钩的需要(如图3所示，减少发动机本身振动和排气振动)。

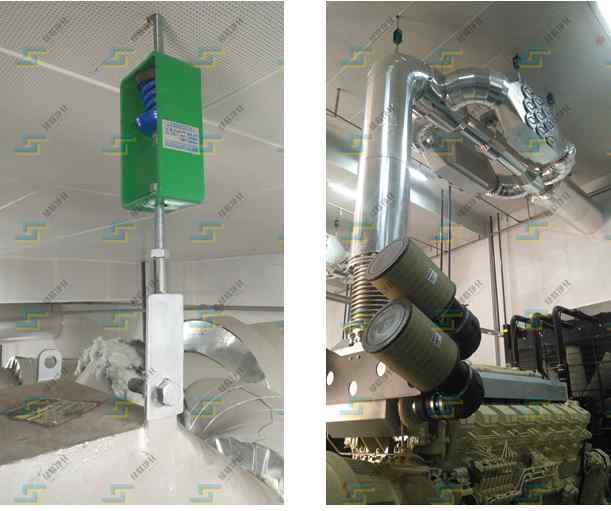

第三代干式黑烟净化器吊装方式第三代干式黑烟净化器的提升方式

第三代干式黑烟净化器吊装方式第三代干式黑烟净化器的提升方式

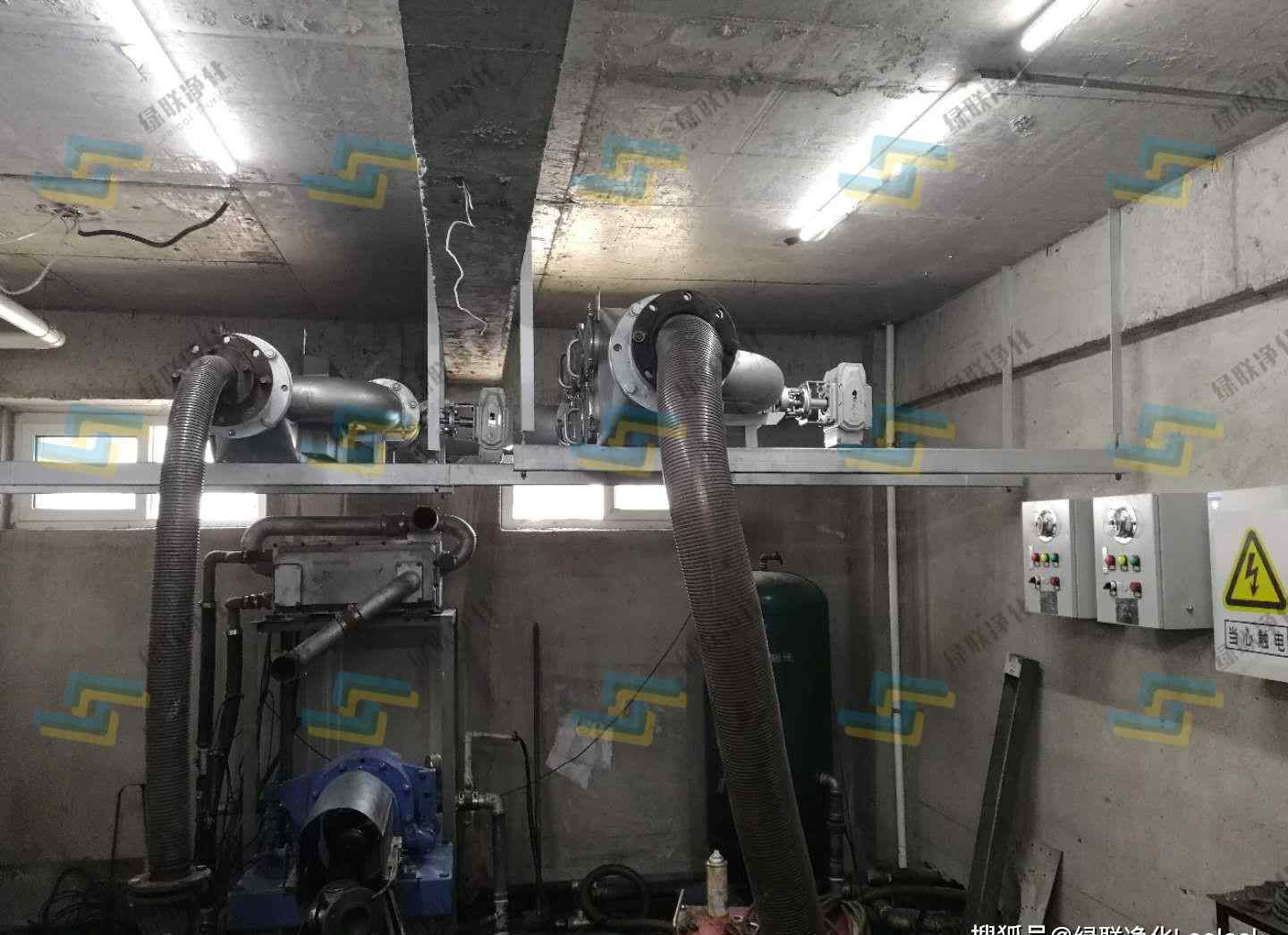

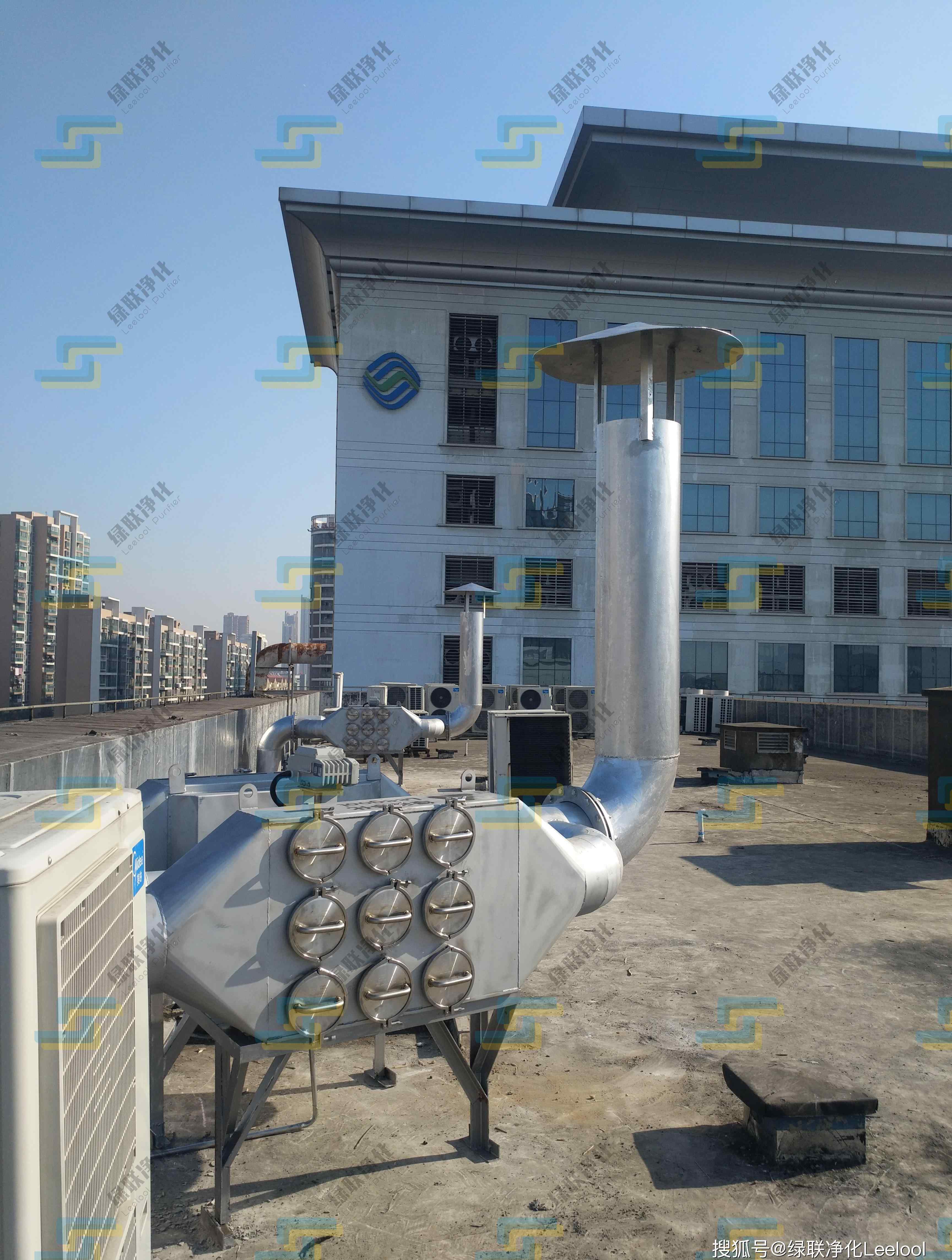

2、支架支撑安装

由于安装空与机房顶部承重的限制，考虑用支架支撑安装。

第三代干式黑烟净化器支架安装方式第三代干式黑烟净化器支架安装方式

第三代干式黑烟净化器支架安装方式第三代干式黑烟净化器支架安装方式

3.安装音箱顶部

如果净化器的支撑单元是音箱单元，一定要安装在音箱顶部，保证净化器的排气背压和散热。净化器的电子执行器采用防雨结构，可直接安装在室外。

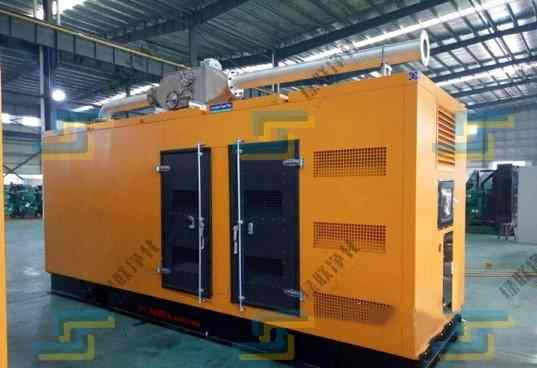

第三代干式黑烟净化器静音型顶部安装方式第三代干式黑烟净化器的静音顶部安装方式

第三代干式黑烟净化器静音型顶部安装方式第三代干式黑烟净化器的静音顶部安装方式

三、第三代干式黑烟净化器工作原理

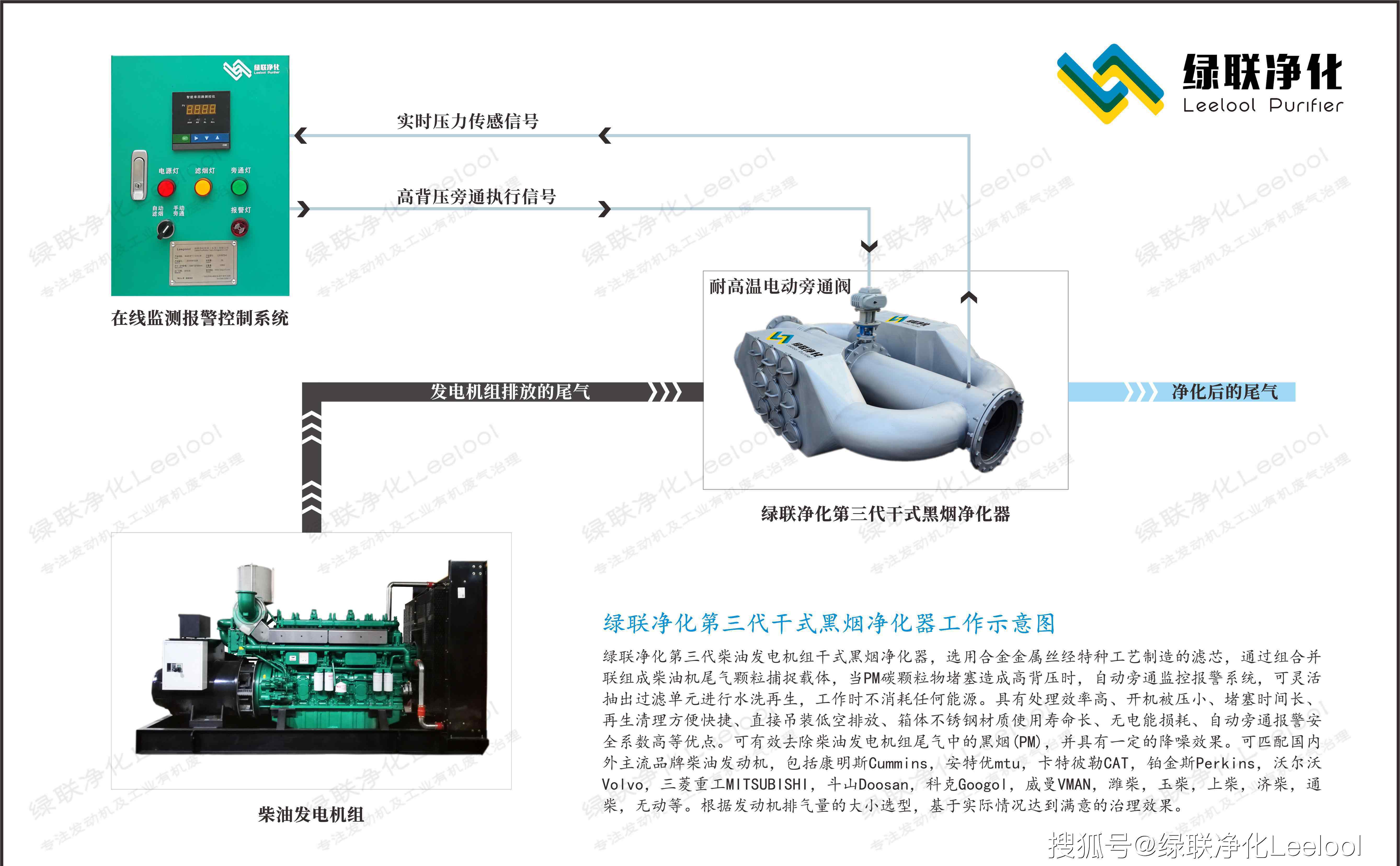

绿联净化第三代干式黑烟净化器工作示意图三、第三代干式黑烟净化器工作原理绿联净化第三代干式黑烟净化器工作原理图

如上图所示，发动机排出的废气进入第三代干式黑烟净化器的箱体后，废气充满整个箱体，通过合金丝叠层滤芯层层过滤，碳粒截留在金属盘上。过滤后的废气从滤芯单元的中心流出，进入后导气槽，然后排出，从而实现发动机废气中颗粒物的处理。绿联净化的电子压力传感器采用高精度、高稳定性的扩散硅压敏芯片，通过可靠的放大电器将测量的压力值转换成精确的电信号。优质的传感器、精湛的封装技术、完善的组装工艺，保证了压力检测的质量和性能，以及准确的信号转换。当黑烟净化器因积碳过多达到预设背压限值时，控制单元模块发出信号，耐高温电磁阀自动开启旁路，保证机组正常运行。发电机组停机冷却时，滤芯单元可灵活拉出，积碳可用自来水冲洗干净。

绿联净化部分客户案例绿色联盟净化一些客户案例

第三代柴油发电机组干黑烟净化器是绿联净化Leelool的主打产品，可与康明斯、安泰欧mtu、卡特彼勒卡特彼勒、珀金斯、沃尔沃、三菱重工三菱、斗山斗山、柯克古戈尔、威曼VMAN、柴蔚、玉柴、上柴、济柴、同柴等国内外主流柴油发动机相匹配，根据发动机排量大小，结合实际情况达到了满意的处理效果。
