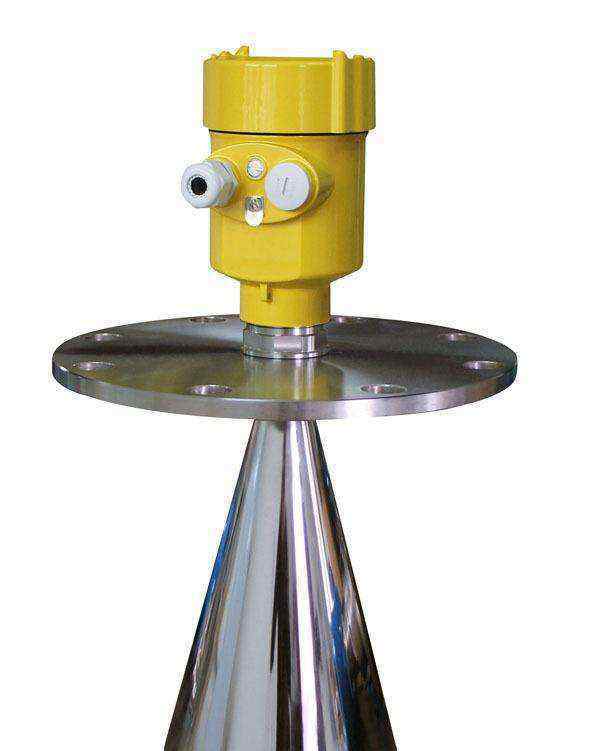

导波雷达液位计 导波雷达液位计的测量原理和优点

导波雷达液位计的测量原理

导波雷达液位计是一种基于时间旅行原理的“自上而下”测量仪器，其测量原理如图1所示。当导波雷达液位计测量参考点(仪器过程连接)到被测材料表面的距离时，脉冲发生器产生高频脉冲，这些脉冲被注入探头并沿波导管向下传输，波导管可以是金属硬棒或柔性金属电缆。当脉冲遇到材料表面时被反射，反射的脉冲信号沿波导传输到接收器，最后送到微处理器将距离信号转换成电平信号。

导波雷达液位计主要由发射机和接收机、导波探头、信号处理器、操作面板、显示表头和故障报警器组成。导波探头是导波雷达液位计的重要组成部分。在选择液位计时，根据不同的工况选择合适的导波探头，就可以测量出准确的液位。导波探头分为三类:杆式、电缆式和同轴杆式。不同类型的导波探头各有优缺点。杆式适用于测量起泡、沸腾表面或湍流介质，对蒸汽和泡沫有很强的抑制作用，但不适合测量太大范围，因为杆式太长，运输和安装不便；电缆式适用于测量大量程，不受量程限制，适用于测量粘性液体或固体粉末介质；同轴杆式适用于测量低介电常数的液化气和液体。

导波雷达液位计的优点

导波雷达液位计除了具有一般雷达液位计的优点外，还具有以下独特的优点:

A.可以测量各种不同的介质。测量介质包括液体、固体、颗粒和粉末等。，并且不受介电常数、温度、压力和密度的变化影响。它可以测量几乎所有介电常数在1.4到100.0之间的液体和泥浆(气体的介电常数为1.0)。

B.信号稳定准确。导波探头中的信号传输不受储罐中液位波动和障碍物的影响。液位计接收到的回波信号较强，导波雷达可以根据底部回波信号修正测量值，使信号更加稳定准确。

C.特别适用于测量含有蒸汽、薄雾和泡沫的介质。雾和泡沫对测量没有影响。因为电磁波不通过空传播，雾不会造成信号衰减，泡沫不会散射信号，失去能量[2]。

D.能耗低。导波雷达液位计输出到导波探头的信号能量很小，约为常规雷达发射能量(1m W)的10%(约0.1m W)，因此采用回路电源代替单一交流电源，大大节约了安装成本。
