船用交联电缆 【线缆百科】舰船用电缆基础知识

转载是一种权力分享是一种美德

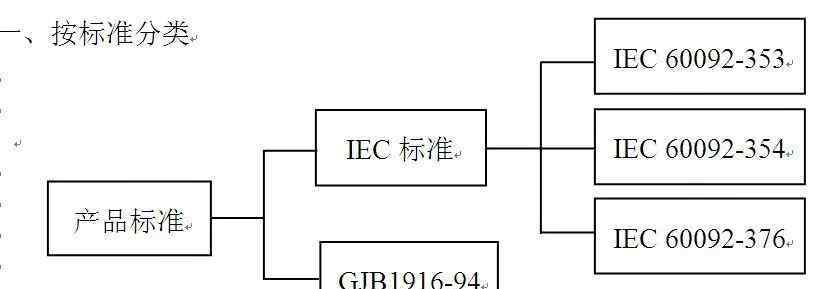

首先，按照标准分类

其他相关标准:

指挥:IEC 60228，2级(硬结构)和5级(软结构)

结构:IEC 60092-350

绝缘:国际电工委员会60092-351

护套:国际电工委员会60092-359

单一阻燃剂:IE6 0332-1-2

集束阻燃剂:IEC 60332-3-22(850℃40分钟7L)

耐火性:IEC 60331-21 (750℃，2 a，90分钟)

耐冲击性:iec 60331-31 (830℃，2a，2h，5min)

低烟无卤:IEC 60754、IEC 61034、IEC 60684-2

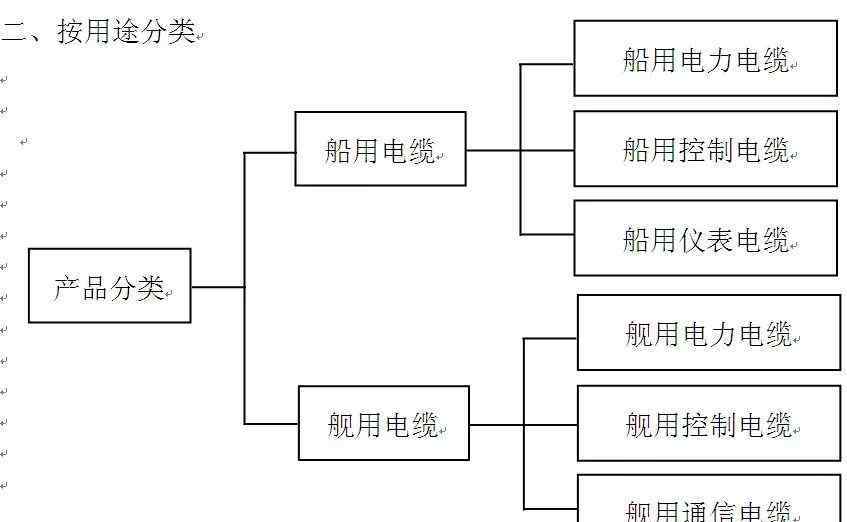

二、按目的分类

第三，根据绝缘材料的分类

一般可分为乙丙电缆、交联聚乙烯电缆、PVC电缆等。

四、按燃烧等级分类

一般分为阻燃电缆、无卤电缆和耐火电缆。

附录A

船用电缆产品的命名和表示

A.1代号

A.1.1系列代码

船用电力电缆...................................................................................................................................................................c

船用电线....................................................................................................................................民用波段

船用控制电缆........................................................................................CK品牌

船用仪表电缆...........................................................................................荣誉勋爵(Companion of Honor)

A.1.2导体代码

铜..................................................................................t(略)

A.1.3绝缘规范

乙丙橡胶..............................................................................................................................................................................

无卤乙丙橡胶........................................................................................................................................................................

交联聚乙烯...........................................................................................................................................................................

无卤交联聚乙烯............................................................................................j

无卤交联聚乙烯(仅适用于中压电缆)..............................................................品牌

聚氯乙烯(仅适用于船用电线)....................................................................................................................................................................

聚烯烃(仅适用于船用电线).....................................................................................................................................................................

交联聚烯烃(仅适用于船用电线).................................................................................................................................................................

A.1.4护套代码

内护套、铠装和外护套的代码见表A.1:

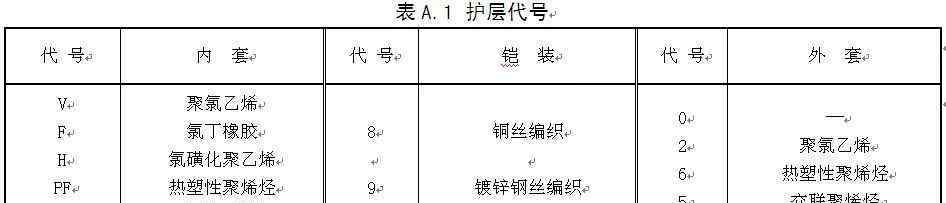

表A.1护套代码

A.1.5特性代码

软(电缆或电线)...............................................................................r

独立屏蔽......................................................................................................................................p

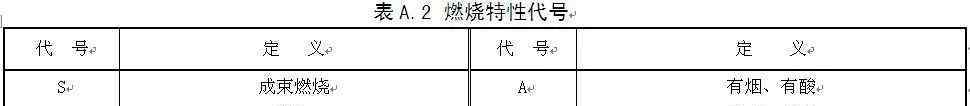

火焰条件下的燃烧特性代码见表A.2:

A.1.6电压等级

A.1.6.1电力电缆和电线

船用中压电力电缆(cyj).............................................3.6/6kv 6/10kv 8.7/15kv

船用电力电缆(c)...............................................................0.6/1kv

船用电线.................................................................0.6/1kv

A.1.6.2控制电缆

船用控制电缆(CK).................................................150/250 v

A.1.6.3仪表电缆

船用仪表电缆(ch)...................................................150/250 v

注1:目前燃烧水平打印IEC 60332-1、兰格纳和IEC 60331。

注2:船用控制电缆和仪表电缆的电压等级打印为250伏。

A.2列报方法

A.2.1产品用型号、规格、燃烧标准代码表示，组成如图A.1所示..

A.2.2示例

a)乙丙绝缘聚氯乙烯护套镀锌钢丝编织铠装阻燃船用电力电缆，额定电压为0.6/1kV，19芯，标称截面为1mm2，SA型燃烧特性，表示为:CEV 90/SA 0.6/1kV 19×1 Folana

b)船用乙丙绝缘耐火电力电缆，氯丁内套管，铜丝编织铠装聚氯乙烯外套，额定电压0.6/1kV，三芯，标称截面35mm2，钠型燃烧特性，表示为CEF82/NA 0.6/1kV 3×35 IEC 60331

c)无卤乙丙绝缘交联聚烯烃内套管铜丝编织交联聚烯烃外套低烟无卤船用耐火电力电缆，额定电压0.6/1kV，双芯，标称截面10mm2，燃烧特性NSC型，表示为:CEPJ85/NSC 0.6/1kV 2×10 IEC 60331

d)无卤交联聚乙烯绝缘热塑性聚烯烃内护套铜丝编织铠装热塑性聚烯烃外护套低烟无卤阻燃船用电力电缆，额定电压0.6/1kV，三芯，标称截面50mm2，SC型燃烧特性，表示为:CJPF 86/SC 0.6/1kV 3×50 a

e)无卤交联聚乙烯绝缘交联聚烯烃内护套镀锌钢丝编织铠装交联聚烯烃外护套低烟无卤船用耐火电力电缆，额定电压0.6/1kV，双芯，标称截面10mm2，NSC型燃烧特性，表示为:cjpj95/nsc0.6/1kv2× 10ec60331

f)交联聚烯烃绝缘船用软线，额定电压0.6/1kV，单芯，标称截面1.5mm2，表示为0.6/1 kV 1×1.5 IEC 60332-1

h)无卤交联聚乙烯绝缘低烟无卤船用耐火仪表电缆，单屏蔽交联聚烯烃内套管，铜丝编织铠装交联聚烯烃外套，额定电压150/250V，七芯，标称截面0.75mm2，NSC型燃烧特性，表示为:chjp 85/NSC 150/250v 7×2×0.75 iec 60331

附录B

船用电缆产品的命名和表示

B.1代码名称

B.1.1系列代码

船用电力电缆.............................................................................................................................................................................

船用控制电缆...............................................................................女高中生

船用通信电缆........................................................................金宏

B.1.2导体代码

铜.........................................................................t(略)

镀铜..........................................................................T1(略)

B.1.3绝缘规范

乙丙橡胶..............................................................................................................................................................................

交联聚乙烯..............................................................................................................................................................................

瑞坎线芯....................................................................................r

B.1.4护套代码

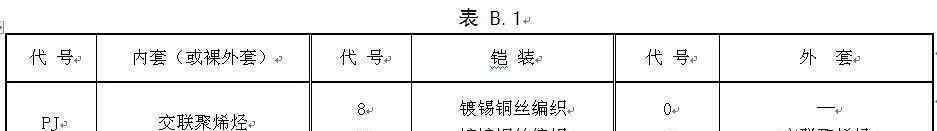

护套(或内护套)、装甲和护套的代码如表B.1所示..

B.1.5特性代码

子屏蔽...............................................................................................................................................................P

总屏蔽......................................................................................................................................................................透明带

轻质...............................................................................................................................................................................

软式...............................................................................................................r

防水型...........................................................................................................................................................................

海岸电缆................................................................................［构成动植物的古名或拉丁化的现代名］

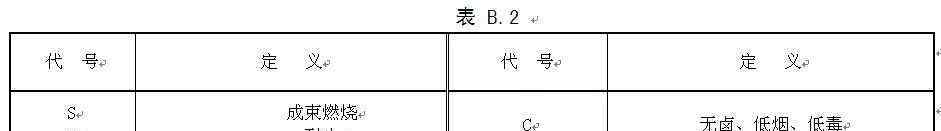

表B.2规定了火焰条件下的燃烧特性代码..

B.1.6电压等级

B.1.6.1电力电缆

船用电力电缆(j)........................................................................................................................................................................

船用DC电力电缆(jyjpj-1)........................................................1kv

B.1.6.2控制电缆

船用控制电缆(jkejkjjkq)............................................................600v

B.1.6.3通信电缆

船舶通信电缆(JHQ JHE JHYJ)......................................................300伏

轻型薄壁船舶通信电缆(jhr)............................................................250 v

其他船上通信电缆(jhvv jhfv jyv)......................................................................250v

B.2产品表述

B.2.1由型号和规格表示的产品组成如图B.1所示..

B.2.2示例

a)低烟无卤乙丙绝缘交联聚烯烃内套、镀锡铜线编织铠装交联聚烯烃外套、额定电压0.6/1kV、三芯、标称截面35mm2、SC型燃烧特性的电力电缆，表示为:JEPJ85/SC 0.6/1kV 3×35

b)船用镀锡铜线编织铠装低烟无卤交联聚乙烯绝缘交联聚烯烃护套电力电缆，额定电压0.6/1kV，三芯，标称截面50mm，SC型燃烧特性，表示为JYJ80/SC 0.6/1kV 3×50。

C) b)低烟无卤交联聚乙烯绝缘交联聚烯烃护套船用DC电力软电缆，额定电压1kV DC，一芯，标称截面400mm，SC型燃烧特性，表示为JYJJR/SC-1 1kV 1×400

d)低烟无卤乙丙绝缘交联聚烯烃内护套镀锌钢丝编织铠装交联聚烯烃外护套船用耐火电力电缆，额定电压0.6/1kV，双芯，标称截面25mm，NSC型燃烧特性，表示为:JPJ95/NSC 0.6/1kV 2×25

e)低烟无卤乙丙绝缘镀锡铜丝编织铠装交联聚烯烃护套船用电力电缆，额定电压600伏，19芯，标称截面1.5mm2，燃用JKE85/SC 600伏19×1.5

f)低烟无卤瑞坎线芯绝缘镀锡铜线编织铠装交联聚烯烃护套船用轻型薄壁通信电缆，额定电压250伏，7对，标称截面0.6mm2，SC型燃烧特性，表示为jhr 85/SC 250伏7×2×0.6

g)低烟无卤交联聚乙烯绝缘镀锡铜线屏蔽镀锡铜线编织铠装交联聚烯烃护套船用光通信电缆，额定电压300V，10对，标称截面1mm2，SC型燃烧特性，表示为JHYJPQ85/SC 300V 10×2×1

h)低烟无卤交联聚乙烯绝缘镀锡铜线通用屏蔽镀锡铜线编织铠装交联聚烯烃护套船用光通信电缆，额定电压300V，10对，标称截面1mm2，SC型燃烧特性，表示为JHYJZPQ85/SC 300V 10×2×1。

j)船用低烟交联聚乙烯绝缘镀锡铜线编织铠装交联聚乙烯护套光控电缆，额定电压600伏，七芯，标称截面1.5平方毫米，SC型燃烧特性，表示为JKYJQ 85/SC 600伏7×1.5
