三孔插座接线图 三孔插座就是三相电？你该学学了！

抽象的

有一次和朋友聊天，他说他家三相电有问题。我很惊讶，因为我们在日常生活中使用单相电。于是，我问他:“你家里用三相电吗？”，他说，对，带三孔插座。三孔插座是三相电，另一个被误解的常识，你要学会！

三相交流电是电能的一种传输形式，简称三相电。三相交流电源是由三个频率相同、幅度相等、相位差为120°的交流电位依次组成的电源。

工业用电一般用三相电，但我们日常生活中用的是单相电。三孔插座其实是单相电源，一根火线，一根零线，一根地线。

所以有朋友把单相三孔插座加一个接地孔叫做三相电，这是不对的。为了避免对三相电的其他误解，下面简单介绍一下三相电。

三相电的产生原理

在电厂中，水利、火力、风力等自然能源一般转化为动能，驱动大型电磁铁产生正弦交流电。为了最大化发电效率，发电机通常安装三个线圈。

因为通过实际应用并结合发电机的成本，发现使用三个线圈是最稳定经济的方案，发电机中的三个线圈以120度的夹角分布，使发电机的输出功率为三相，分别称为A相、B相和C相。

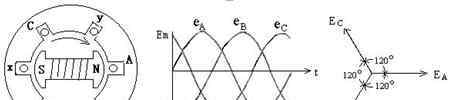

图1三相电的发电原理

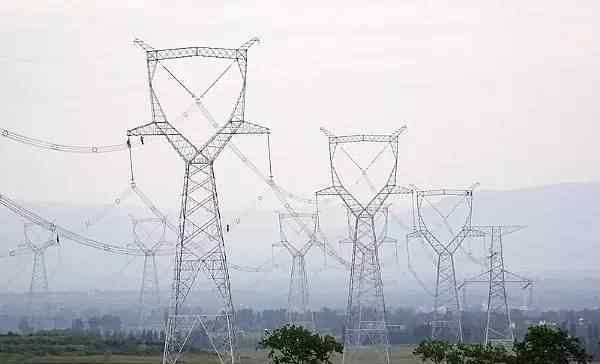

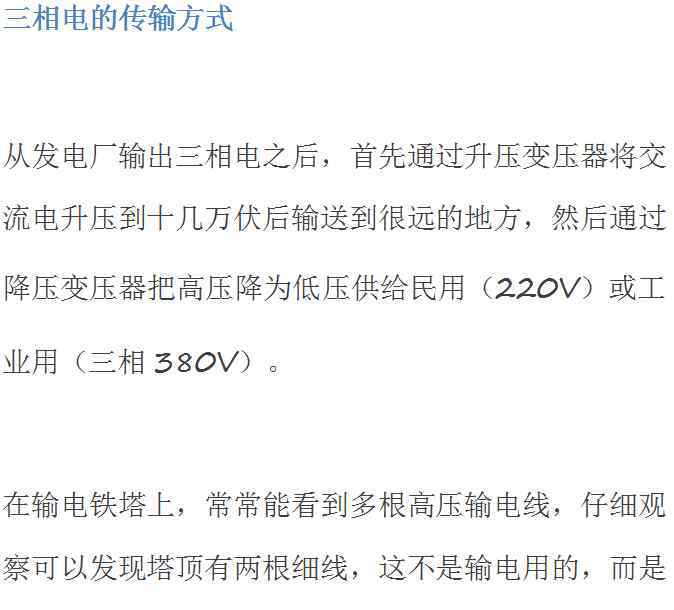

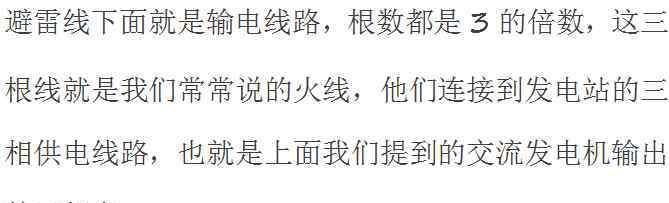

图2三相输电

三相电的应用和接线

三相电源主要用于工业领域，为那些需要连接到三相电源才能正常工作的负载供电。

其实三相设备和单相设备在接线上的区别是非常明显的，如下图所示。

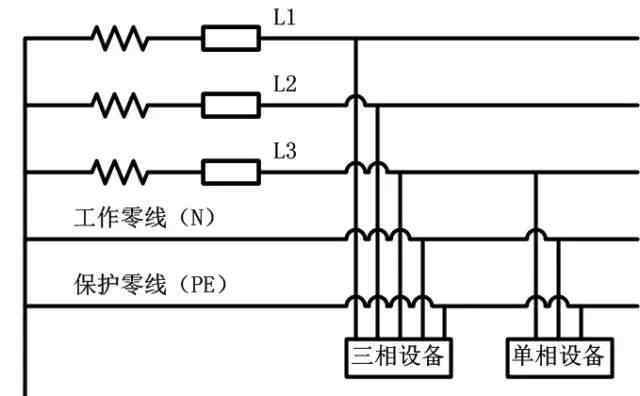

图3三相设备与单相设备接线区别示意图

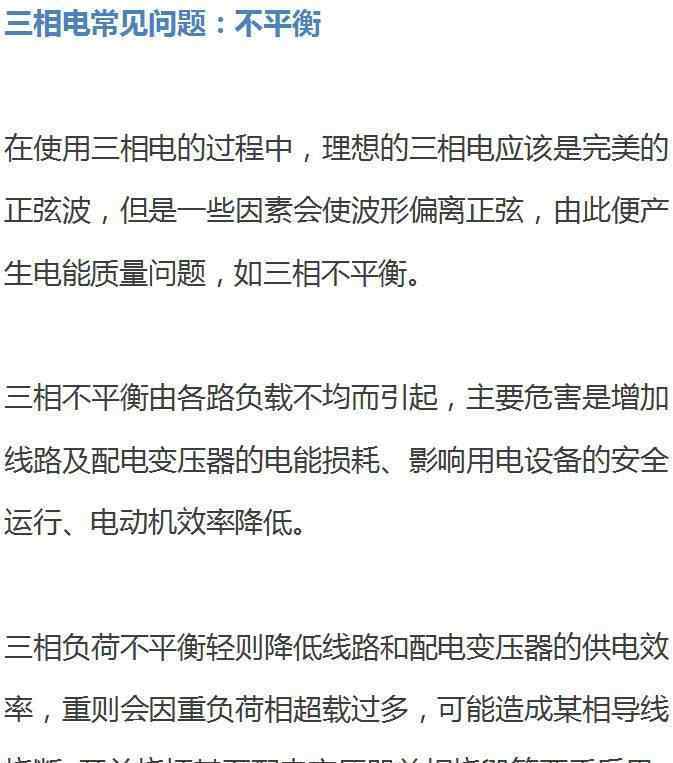

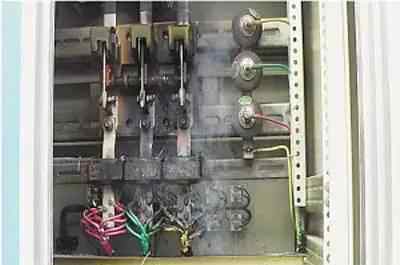

图4三相不平衡引起的事故现场

三相电的主要优点

三相电能不能普及，跟自身优势有很大关系。

第一，在发电方面，三相交流发电机的容量大于同尺寸的单相交流发电机；

其次，在传输方面，如果已经用同样的电压把同样的功率传输到同样的距离，三相传输线比单相传输线节省材料；

第三，在电气设备方面，三相交流电机比单相电机结构更简单，体积更小，运行特性更好，所以三相系统是目前各国的主要供电方式，我国三相线电压为380V V。
