首先要明确，防排烟系统不是一个单一的系统，而是①防排烟系统和②防排烟系统的总称。
防烟系统采用自然通风或机械加压送风，防止烟气进入疏散通道。
排烟系统采用自然通风或机械排烟方式将烟气排出建筑物外。
↓以下是这两个系统的图解分析↓
一、防烟系统
设置位置:
1.防烟楼梯间及前室(安全性高的安全出口)、消防电梯前室(消防及救援通道)；
2.避难楼层(楼内安全区域只有100米以上的公共建筑才有)。
作用:通过设置防烟措施，可以防止烟雾进入防烟部位，从而保证防烟部位的人员不受烟雾的攻击，为安全疏散和灭火创造条件。
方法:
1.自然通风
2.机械加压空气供应
自然通风模式

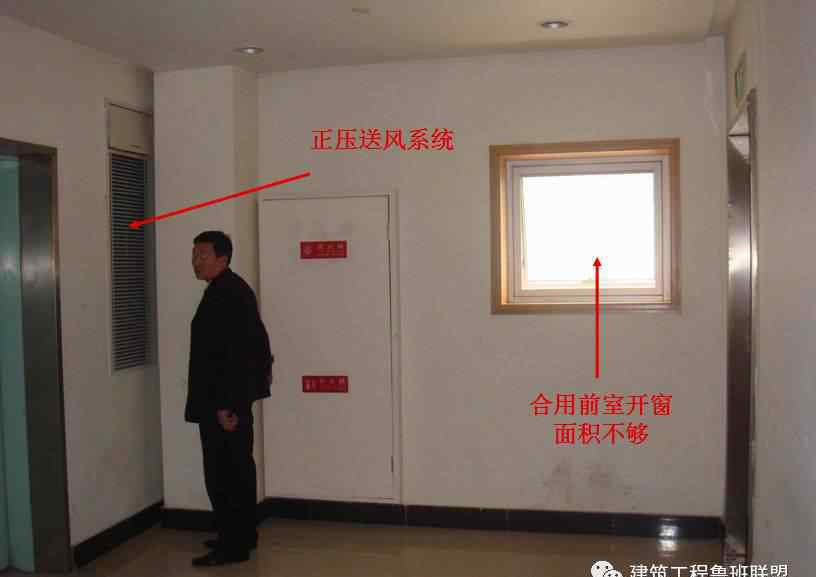

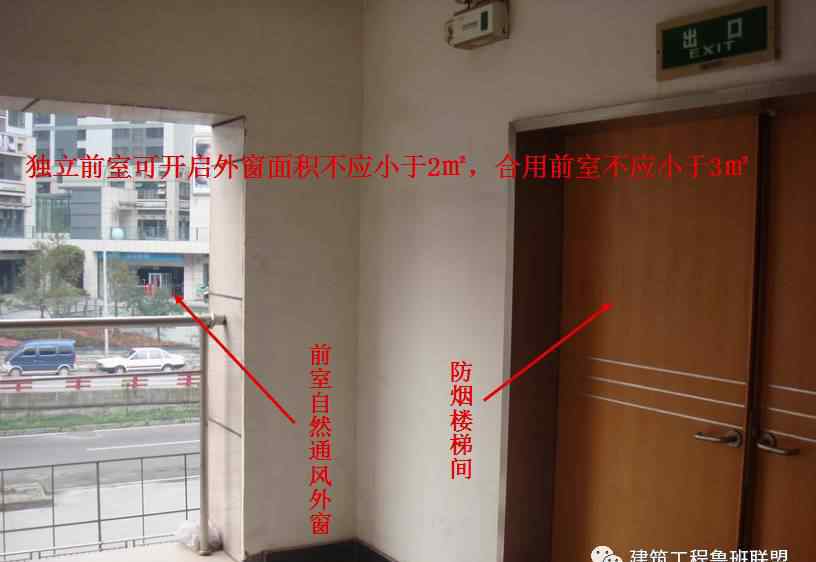

前室示例

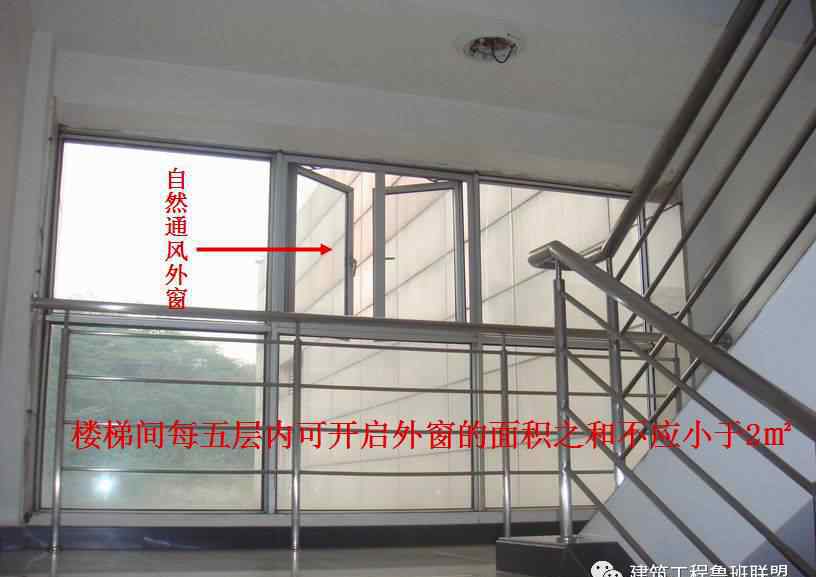

楼梯间的例子
机械加压供气模式
机械增压送风系统应设置在无自然通风条件的防烟部位。
例子

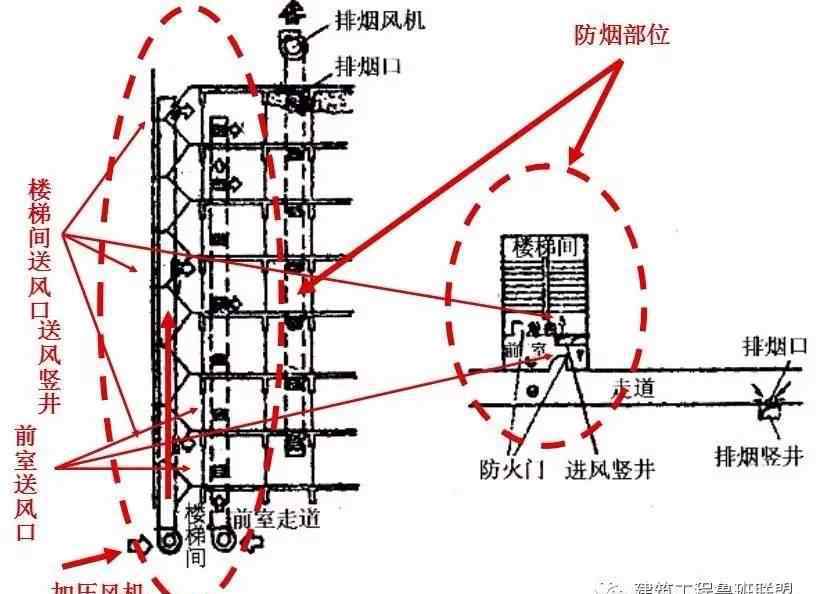

机械增压空气供应的立面图和平面图示例

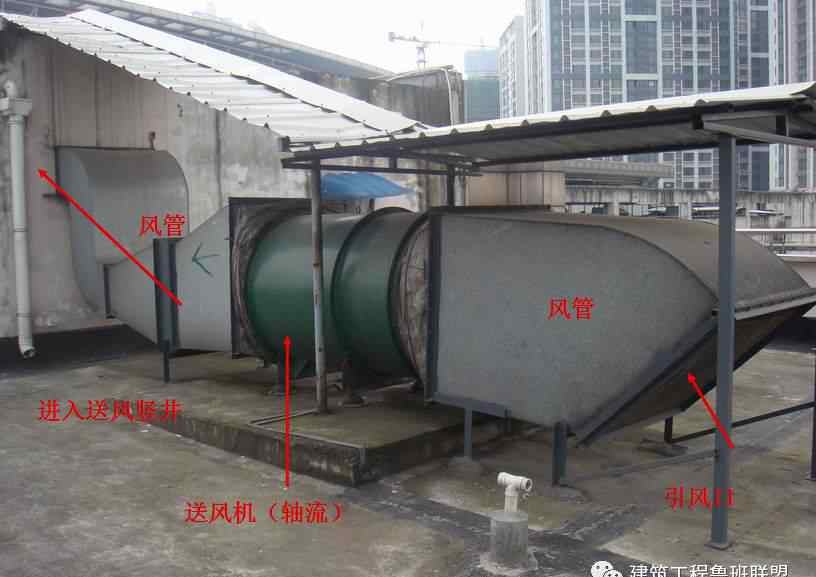

加压鼓风机和空气导管的示例

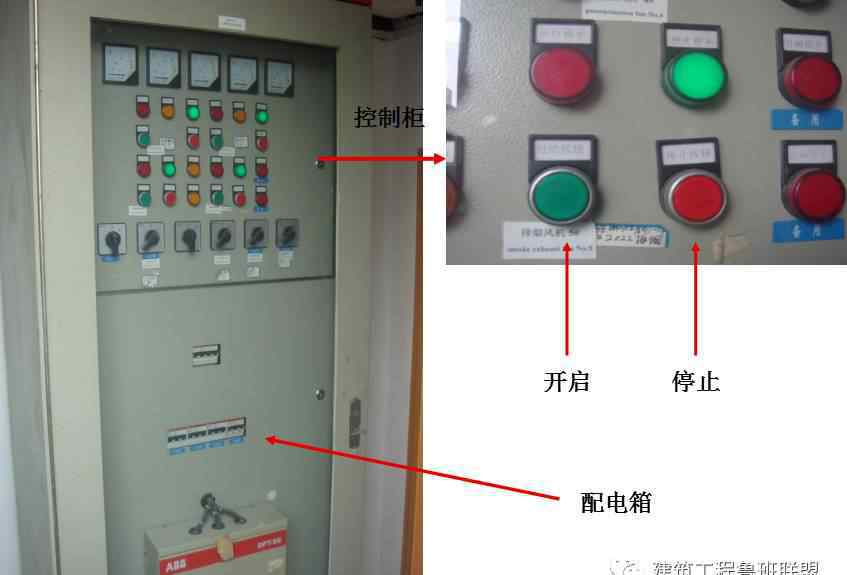

送风风扇房电气控制柜实例

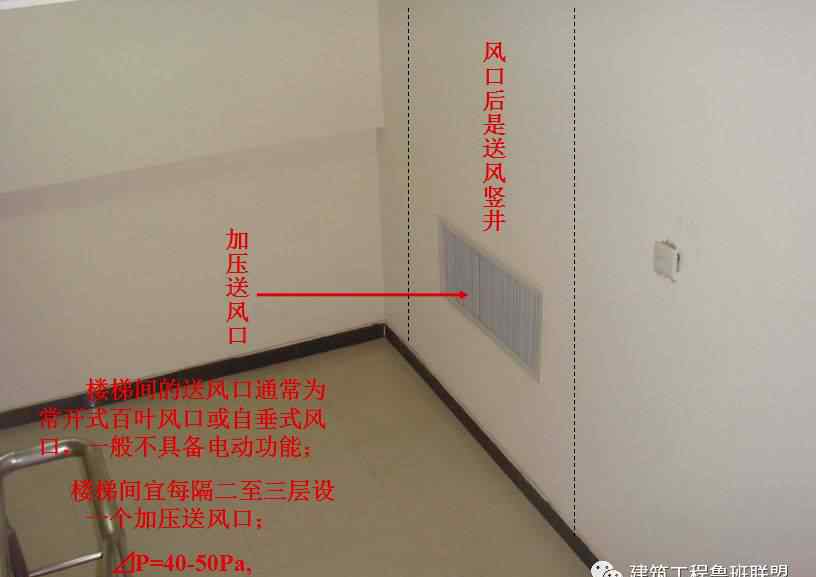

楼梯间加压空气出口和竖井示例

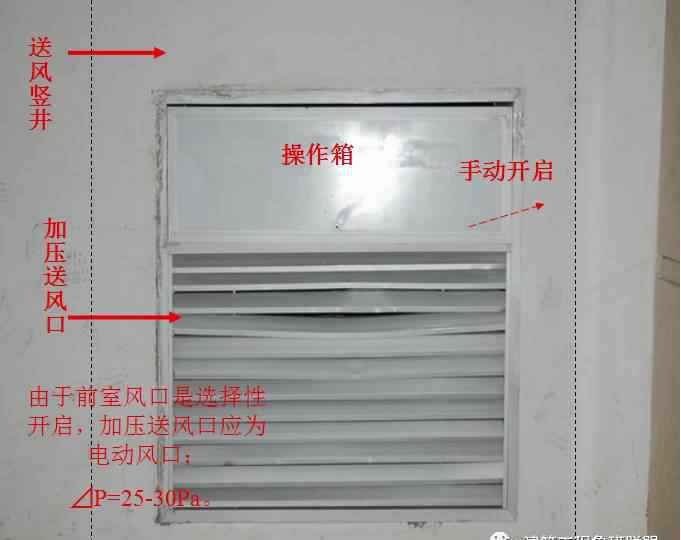

前室空气供应出口和轴的示例
二、排烟系统
设置位置:
1.长长的疏散走道；
2.有人居住或易燃物多、面积大的地上房间和地下室(这两项的具体标准因建筑物的性质特点而异，详见《建筑防火设计规范》)；
3.中庭。

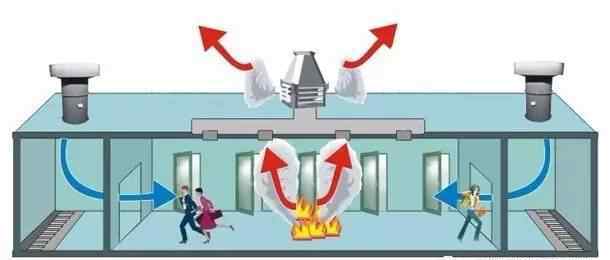

可见，排烟系统的作用是将进入疏散走道的烟气排到室外，为疏散创造必要的安全条件。
方法:
1.自然通风
2.机械排烟
自然通风模式
注:这里的自然通风(房间和走道)不同于楼梯间和前室的自然通风。虽然原理相同，但这里都是作为排烟措施，楼梯间和前室是作为防烟措施。

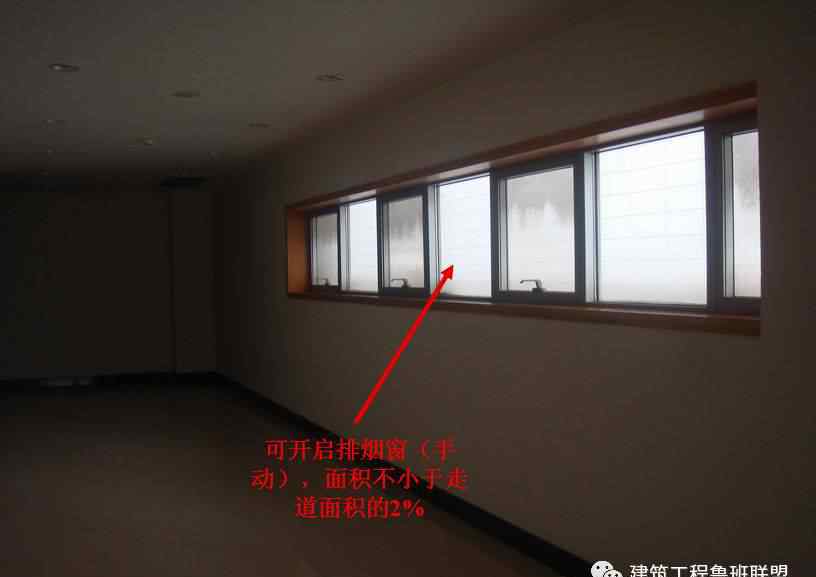

走道示例

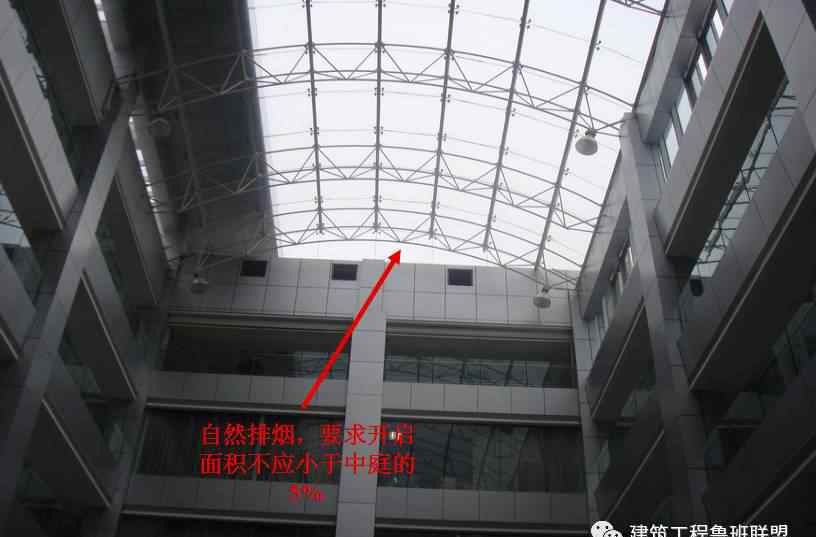

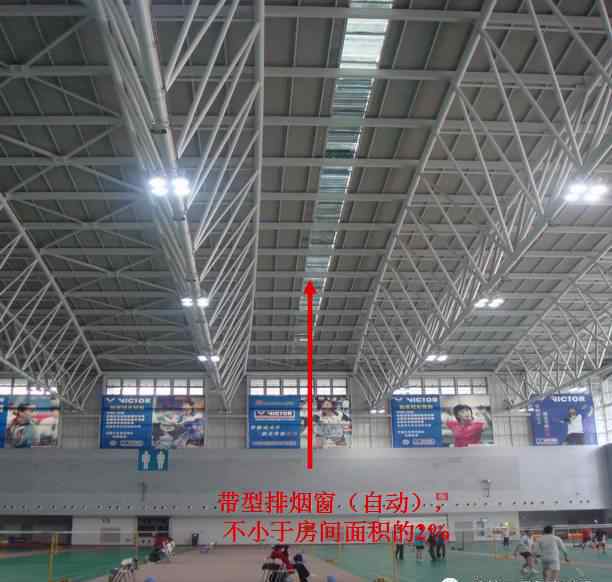

中庭示例
机械排烟模式
设置地点:按规范应设置排烟措施但不具备自然排烟条件的房间、走道、中庭。
主要示例

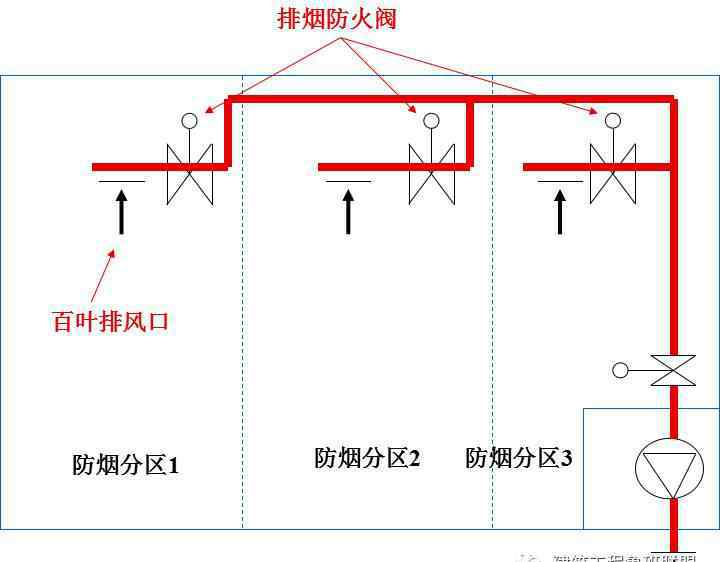

卧式机械排烟系统原理实例

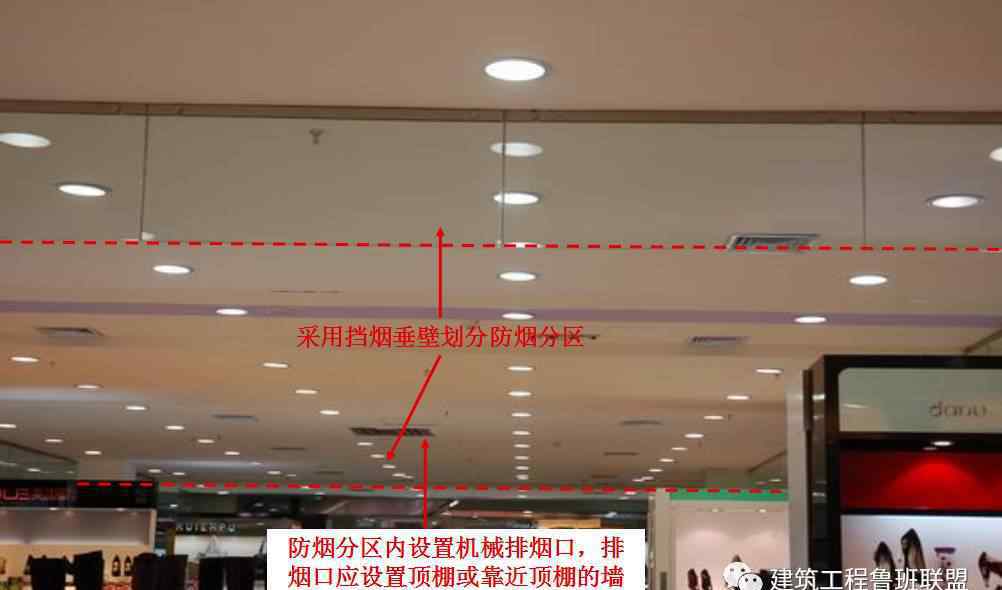

分区示例

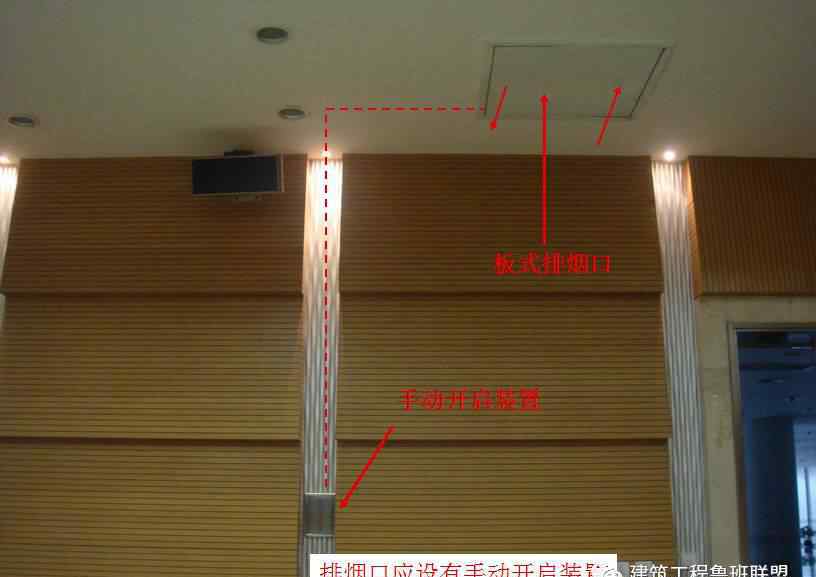

排烟口和手动开启装置的示例

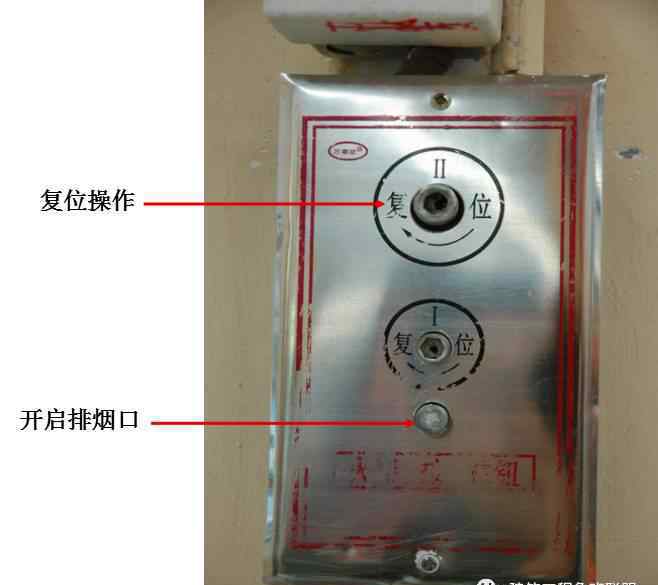

排烟口手动开启装置示例

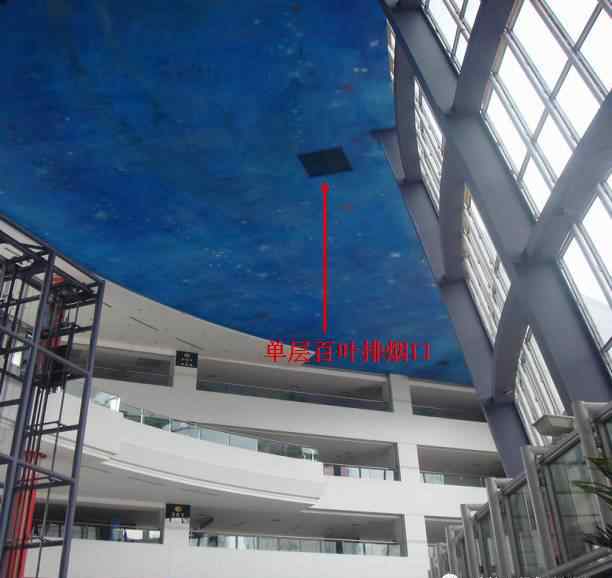

中庭机械排烟实例

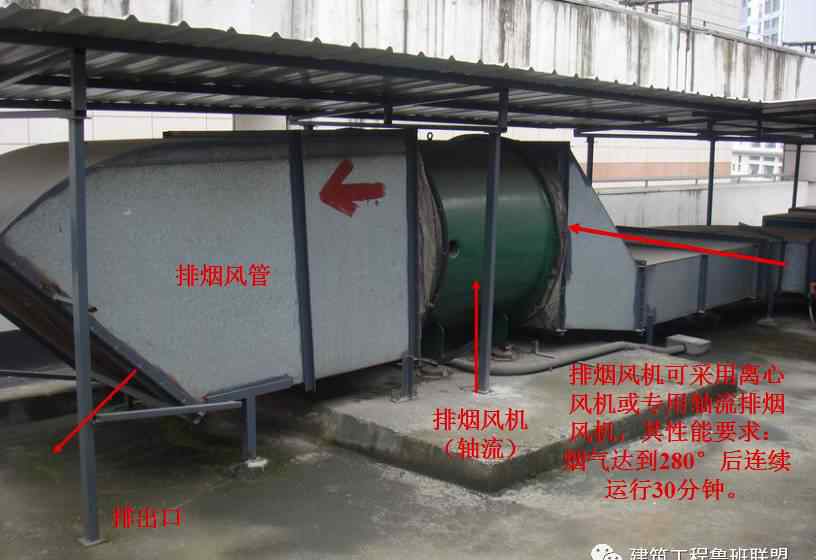

排气扇和风道示例

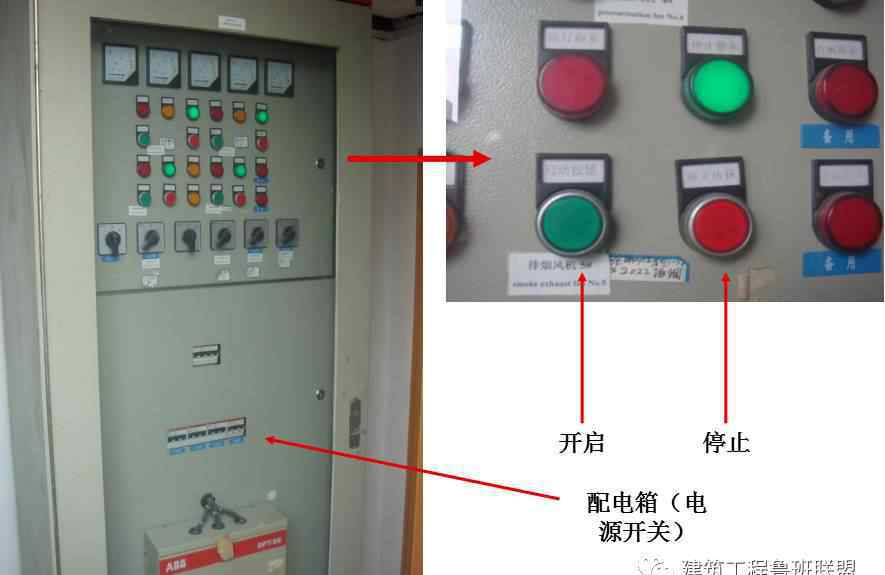

排气扇室电气控制柜实例

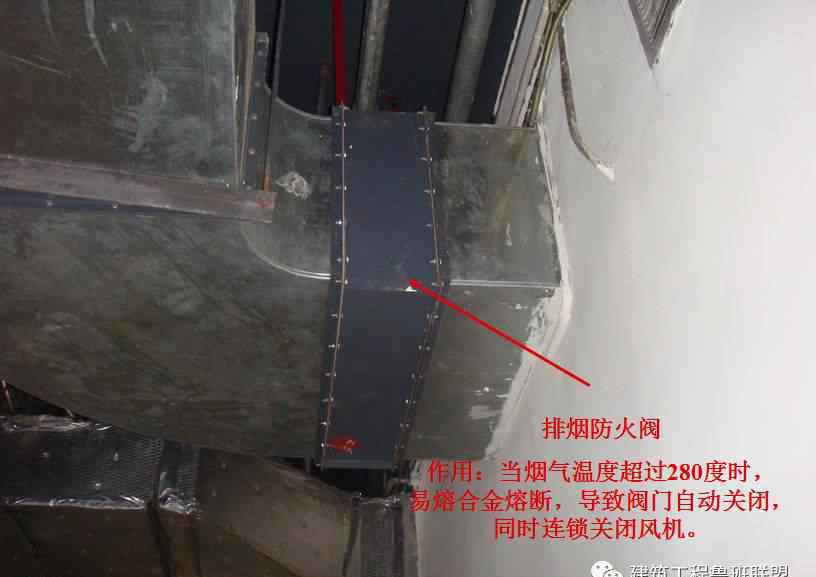

排烟防火阀示例

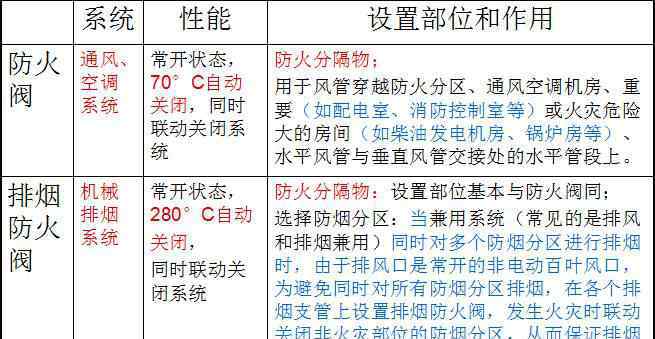

【附录】防火阀和排烟防火阀的区别
有机械排烟系统的封闭场所，如地下室，还应设置送风系统，以补充空气；

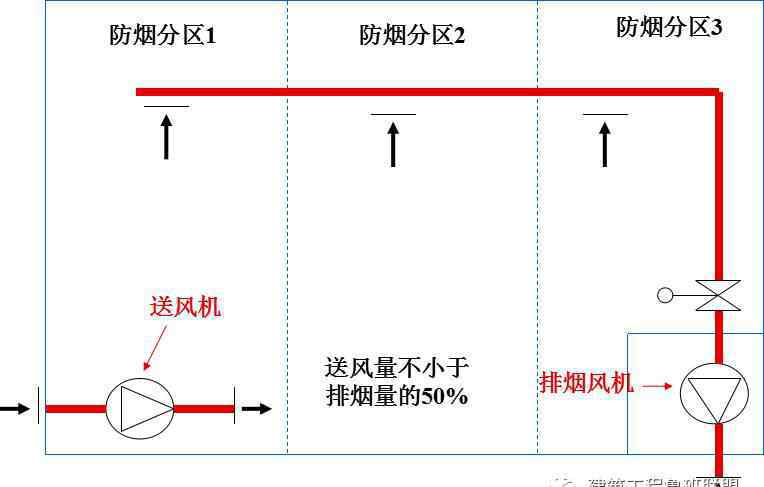

机械排烟补风系统原理

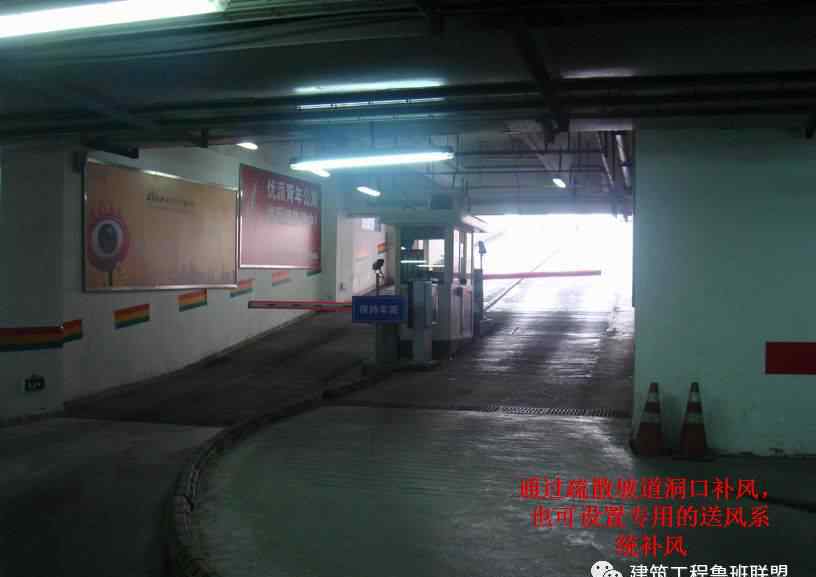

机械排烟系统的补充空气
如有困难，排烟系统可采用通风空调节系统，但应满足排烟系统的要求。

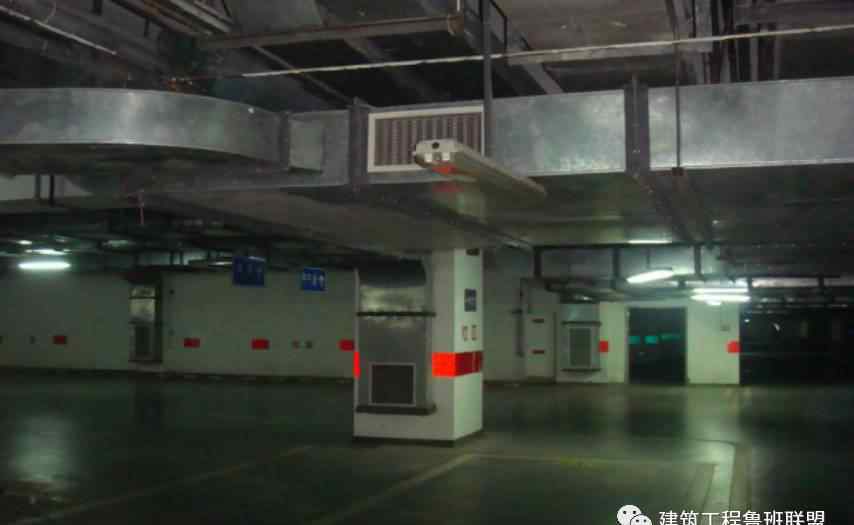

车库排气和排烟系统
