三相五线制是什么意思 三相四线制和三相五线制是什么意思？有什么区别？

[三相四线制]

在低压配电网中，输电线路一般采用三相四线制，其中三条线路代表A、B、C三相不分裂，另一条是零线N(与零线不同，在进入用户的单相输电线路中，有两条线路，一条叫火线，一条叫零线，零线在单相线路中正常通过电流形成电流回路，而在三相系统中，三相是自成回路。在380伏低压配电网中，设置N线，从380伏相间电压获得220伏线间电压。在某些情况下，还可以用于零序电流检测，从而监控三相电源的平衡。

迭代地球

无论是N线还是PE线，在用户端都要采用重复接地，提高可靠性。但是，重复接地只是重复接地。只能在接地点或接地点附近连在一起，但绝不意味着可以在任何位置连在一起，尤其是室内。这一点一定要牢记，你也要注意你的朋友有没有违反！！

a、b、c、n和PE线

在应用中，最好使用标准和标准导线颜色:A线为黄色，B线为绿色，C线为红色，N线为黑色/蓝色，PE线为黄绿色。

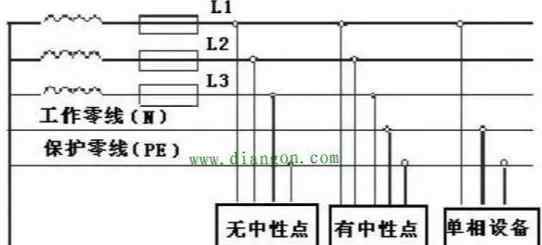

三相五线制是指A、B、C、N、PE线，其中PE线是保护地线，也叫安全线，专门用来与设备外壳等连接，保证用电安全。PE线与电源变压器侧的n线相连，但进入用户侧后一定不能作为零线，否则混乱后和三相四线制没什么区别。但由于这种困惑，很容易让人失去警惕，在实践中更容易发生触电事故。目前，住宅建筑的供电已经规定了三相五线制。如果你的不是，可以要求整改。为了安全，你必须明确要求！

[三相五线制]

三相五线制包括三相电的三相线(A、B、C线)和零线(N线)；和接地线(PE线)。

中性线(n线)是零线。三相负载对称时，流入三相线中线的电流矢量之和为零，但对于单相，电流不为零。三相负载不对称时，中性线电流矢量之和不为零，会产生对地电压。

三相五线制分为TT接地方式和总氮接地方式，总氮具体分为总氮-硫、总氮-碳和总氮-C-S..

TT接地方式:第一个字母t表示电源中性点接地，第二个字母t表示设备金属外壳接地。这种方法广泛应用于高压系统，在低压系统有大容量电器时不宜使用。

TN-S接地方式:字母S表示N与PE分开，设备金属外壳与PE连接，设备中性点与N连接..其优点是PE中没有电流，所以设备金属外壳对地电位为零。主要用于高层建筑的数据处理、精密检测和供电系统。

TN-C接地方式:字母C表示N和PE合并成PEN，实际上是四线供电方式。设备的中性点和金属外壳连接到n..由于三相不平衡电流和谐波电流在N正常时流动，所以设备的金属外壳对地正常有一定的电压，一般在一般供电场所使用。

TN-C-S接地方式:N的一部分与PE分开，是四线半系统供电方式。用在环境差的地方。N和PE分开后，不允许再合并。

根据中国的规定，民用供电线路相线之间的电压为380伏，相线与地或中性线之间的电压为220伏。进线一般采用单相两线制，即三相线和零线(作为零线)中的任意一条。如果是大功率电器，需要自行设置接地线。

三相五线制标准导线颜色有:A线黄色、B线蓝色、C线红色、N线棕色、PE线黄绿色或黑色。

n线是零线，有的做成蓝色。
