检测光幕传感器 光幕传感器原理接线图及应用

我国工业发展已经进入工业4.0阶段，工业自动化应用越来越广泛。要实现自动化，传感器技术必不可少。今天，边肖将介绍光幕传感器的工作原理、接线图和应用场景。

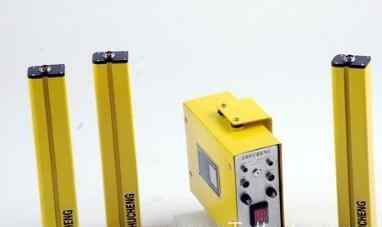

光幕传感器的工作原理

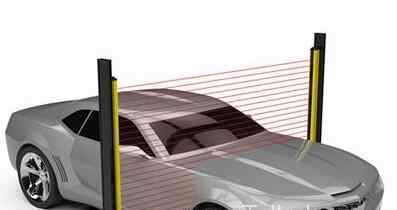

简单来说就是光电安全装置通过发射红外线产生保护光幕。当光幕被遮挡时，该装置发出遮光信号，控制有潜在危险的机械设备停止工作，避免安全事故。

具体来说，当红外发射管和红外接收管在同一直线上没有障碍物时，红外发射管发出的调制信号(光信号)可以顺利到达红外接收管。接收到调制信号后，相应的内部电路输出一个低电平。但在有障碍物的情况下，红外发射管发出的调制信号无法顺利到达红外接收管。此时红外接收管无法接收调制信号，相应的内部电路输出高电平。当没有物体通过光幕时，来自红外发射管的调制信号可以顺利到达另一侧相应的红外接收管，使内部所有电路输出低电平。这样，可以通过分析内部电路状态来检测对象是否存在的信息。

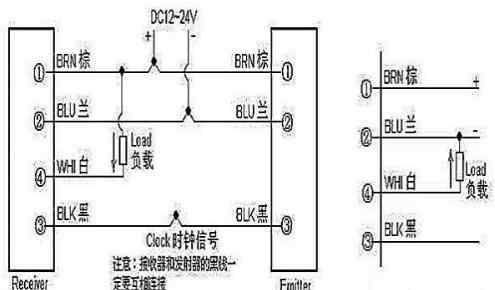

光幕传感器接线图

光幕传感器的接线分为两种，一种不接控制器，一种接外部控制器，非常严格，如下图所示:

光幕传感器的应用

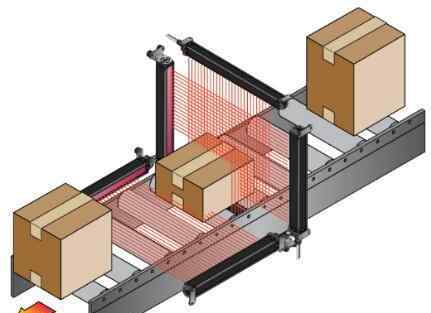

包装纸盒的全方位测量

它可以精确测量包装盒的尺寸，并可以很容易地完成全方位的测量，使用A-GAGE MINI-ARRAY测量光幕。安装三套A-GAGE MINI-ARRAY测量光幕，分别固定在侧面、底部和上层。用于测量光幕的控制器将纸箱的长度、宽度和高度数据发送到主控制器。主机处理所有包裹数据，并决定下一个处理站的包装动作，以优化包装箱空室的使用。

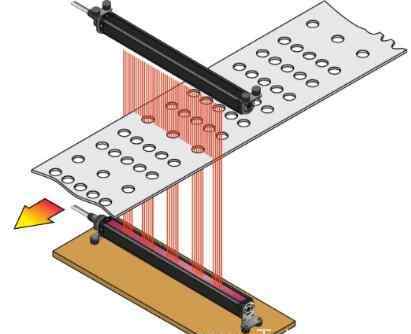

冲压金属孔检测

检查金属板是否没有冲孔。A-GAGE MINI-ARRAY控制器可以将其一个输出编程为CBB(连续阻挡光束数)测量模式，用于检测金属冲压板上是否缺少孔，另一个输出设置为TBM(所有未阻挡光束数)测量模式，用于确认孔的数量。

高速公路收费站车辆分离检测

近年来，高速公路收费道口频繁出现“离车太近”或“非ETC车辆误闯”导致交易失败的现象，给用户出行带来一定的困扰，降低了高速公路交通管理过程中时间浪费的效率。测量光幕可以快速有效地实现车辆分离，提高道路交通的畅通。通过在每条车道两侧安装测量光幕，可以正确区分交易成功与否、ETC车辆与非ETC车辆，准确判断车辆行驶方向(前进或后退)，形成正确的车辆行驶付费队列，控制车辆流量，大大提高车辆路口的通行速度和交易成功率。

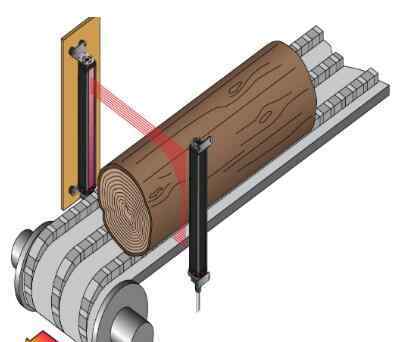

木材尺寸测量

检查木材表面处理的原木直径。MINI-ARRAY安装在原木传送带的侧面。系统将原木直径数据传输到过程控制器，过程控制器通过分析数据确定下一个过程。

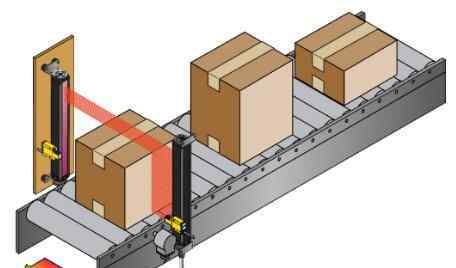

纸箱尺寸的自动测量

当包装纸箱通过传送带时，可以自动测量箱子的长度、宽度和高度。在传送带式生产线上，可以自动测量箱子的尺寸。可以用MINI-BEAM对比度传感器作为测量信号，然后用A-GAGE MINI-ARRAY光幕测量盒子的外部尺寸，用光学控制器测量盒子的长、宽、高数据。并将数据发送给控制器进行处理。

在现代工业生产中，特别是在自动控制生产过程中，应该使用各种传感器技术来监测和控制生产过程中的各种参数，使设备能够工作在正常状态或最佳状态，产品能够达到最佳质量。所以可以说，没有很多优秀的传感器，现代生产就失去了基础。
