休闲夹克男装 休闲风格的结构制图：大衣、衬衫、夹克（男装篇）

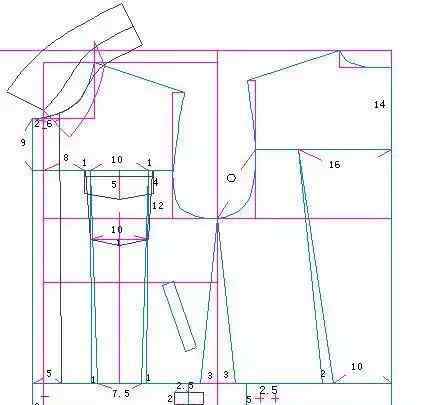

男式大衣(风衣)结构图

1、男士标准身材:

G=170，B*=88cm

2.规格设计:

前腰关节长度=人体腰关节+2 = 0.2g+9+2 = 0.2 * 170+11 = 45；

l = 0.6G+20 = 0.6 * 170+20 = 122；

B=(B*+内衣)+34 = 96+34 = 130；

袖窿深度= 0.2 * 130+3+> 4 = 26+4 = 30；

SH = 0.3 * 130+12 = 51；

n基数=0.25(B*+内衣)+18 = 0.25 * 96+18 = 42；

SL=0.3*G+9+1(垫肩)= 0.3 * 170+10 = 61；CW = 18

实际前浮动余量= b */40-0.7 * 1-0.05(42-16)= 2.2-0.7-1.3 = 0.2；

实际浮动余量=理论浮动-0.7 * 1-0.05(42-16)= b */40-0.5-0.7-1.3 = 0

3.绘画要领

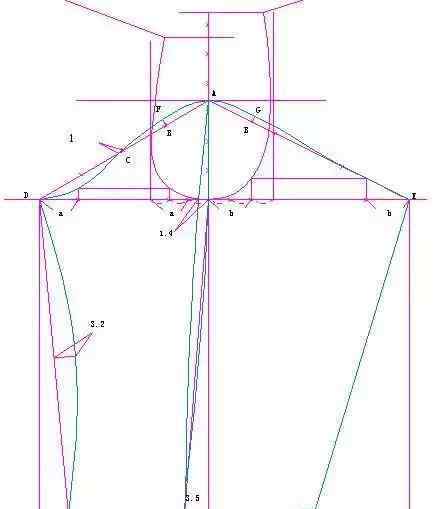

AB=AD/4，BF，BG为前后袖弧线变化，见表2。c指AD中点向下偏离1cm。

袖子袖膘减少1.4cm，前后袖侧缝有差异，需要退拉。

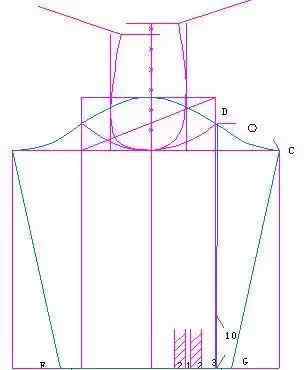

套筒结构图▲

衬衫结构图

1.规格设计

前腰关节长度=人体腰关节+1=0.2G=9=1=44

L=1.7前腰椎关节= 1.7 * 44 = 75；B = B *+> 25 = 88+28 = 116；

袖窿深度= 0.2 b+3 = 0.2 * 116+3 = 25.6；N=0.25*88+18=40

SH = 0.3 * 116+12 = 34.8+12 = 47；SL = 0.3 * 170+9 = 60；CW=11.5~12.5

Nb=3.5，nf=2.5，mb=4.2，mf=6，Kev宽度=6

实际向前浮动= 2.2-0.05(28-20)= 2.2-0.05 * 8 = 1.8

实际回浮= 1.6-0.05(28-20)= 1.6-0.05 * 8 = 1.2

2.结构制图要领

下摆= 90°(收到橡皮筋后)；112(打开后)

2.表面织物结构图

(2)BL=0.2*120+5=29(根据袖膘略作调整)

(3)下摆比胸围小20厘米，所以前片5厘米，后片5厘米。

(4)袖段根据后身分割线定位。

(5)衣领为折叠衣领，前高1cm的底领，折叠线平直。

(6)挂面顶部6厘米宽，底部5厘米宽。

(7)压线处的接缝面积为1.3厘米，其余为1厘米。

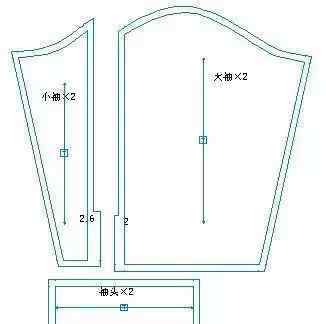

3.衬里结构图

衬布不需要分割，缝份1.2cm。

宽松夹克结构图

套筒结构图
