题目：
求用一个电磁阀控制一个气缸上下运动的原理图用脚踏开关控制通断 帮忙画出连接图!
解答：

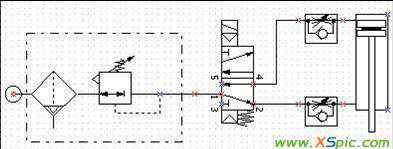

这个比较简单,详见图片,不过你要用脚踏开关,就需要电路上的设计了,这个图只是气路系统图.更多气动回路和气动问题,请参见“SMC气动服务网”
再问： 前面虚线部分是不是气源？ 还有线路图上用的是电磁阀还是气动阀？ 再答： 虚线是气动三联件，表示一个组件，里面有过滤器和减压阀。 图中是电磁阀——你问的就是电磁阀控制啊 气控阀的话，要在电磁阀线圈的地方引一路先导气，用脚踏阀控制即可。 更多问题，请参考“SMC气动服务网”再问： 我就是要用的电磁阀！ 但是220V电磁阀要如何连接脚踏开关控制呢？
